冷凝水收集排放凝结水泵结构设计

　　在商用中央空调末端、恒温恒湿机柜、食品加工冷链仓储这类长期存在冷凝水析出的场景里，冷凝水如果滞留在设备接水盘、风道夹层或者柜体底部，一方面会持续浸润周边保温材料导致保温失效，另一方面温湿度适宜的积水环境会快速滋生细菌、霉菌，随送风扩散到空间内直接影响空气质量，甚至会顺着结构缝隙渗漏到下方电气元件、装饰面层造成设备短路或者装修损坏，这类场景下的冷凝水抽吸排放，不能依赖常规重力自流排水——很多安装场景里接水盘位置低于排水立管接口，或者设备布局没有预留重力排水的坡度空间，必须依靠专用的凝结水泵来完成冷凝水的主动抽吸提升排放。

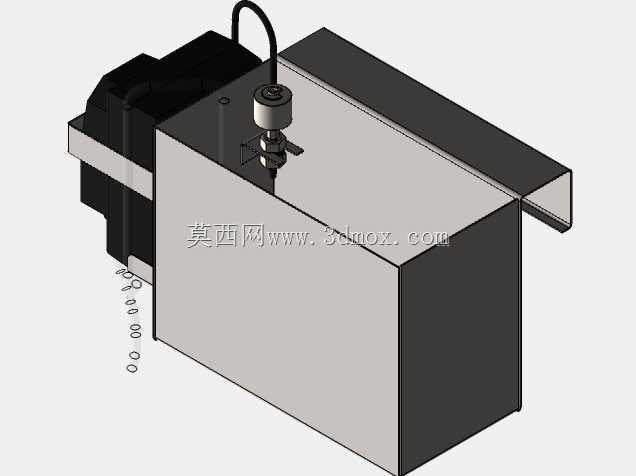

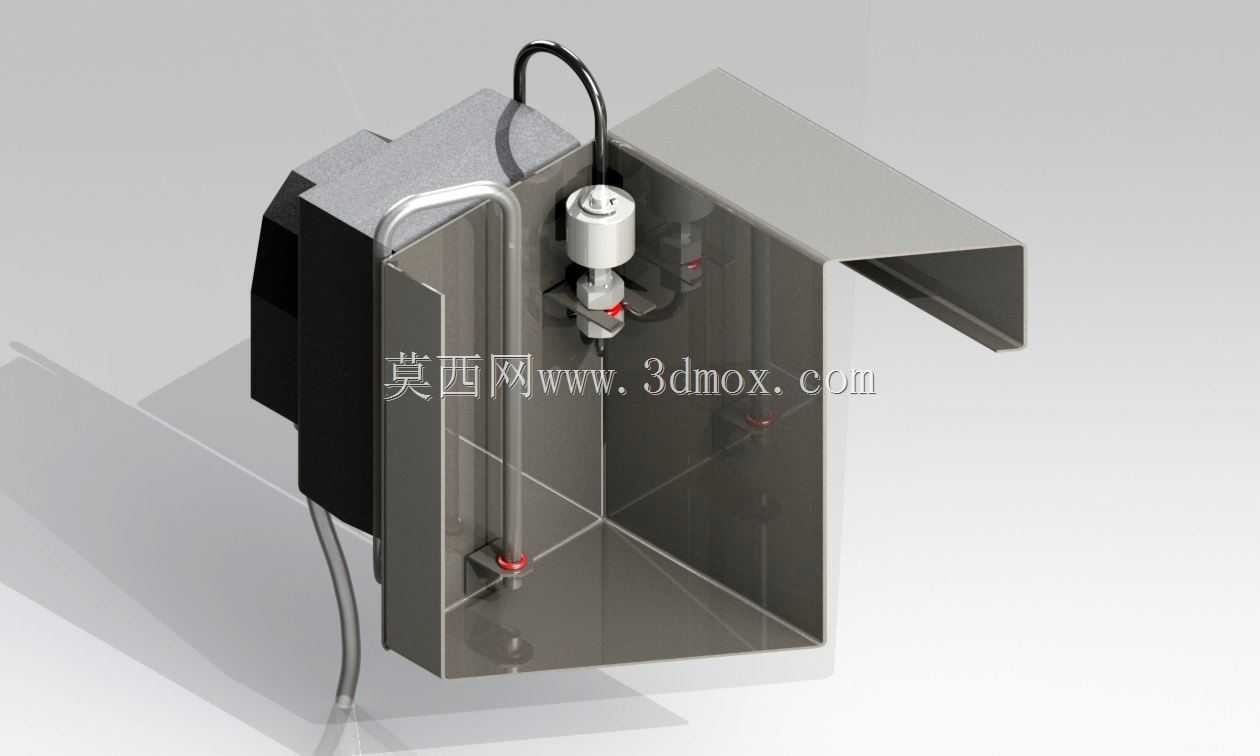

　　这款凝结水泵的整体结构采用集成式布局，将泵体、液位检测组件、进出水接口整合在一个紧凑型的安装壳体内，不需要额外拆分安装泵头和控制单元，适配狭小的设备夹层安装空间。从结构设计逻辑来看，泵的进水端直接对接接水盘的最低集水点位，进水口配置了初滤结构，能够拦截冷凝水里裹挟的保温棉碎屑、积尘团块，避免大颗粒杂质进入泵腔磨损叶轮或者堵塞出水软管；液位检测采用浮球式触发结构，当集水区域的冷凝水液位达到预设启动高度时，泵体自动启动抽吸，将冷凝水加压后通过出水软管输送到指定排水点位，当液位下降到停泵阈值时自动切断运行，不需要人工值守操作，完全适配无人值守的设备运行场景。

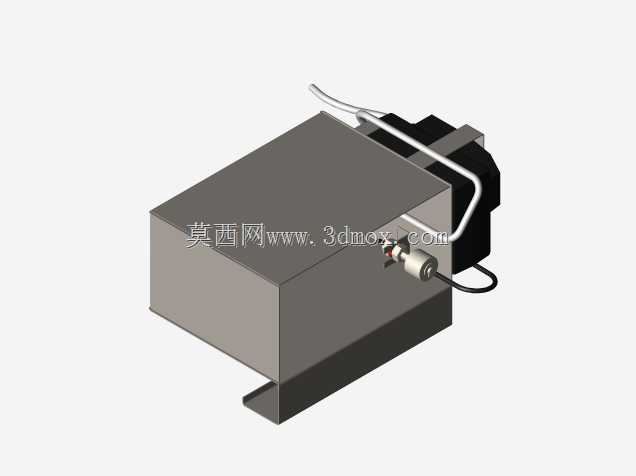

　　从安装边界来看，这款泵的整体外形做了直角贴合设计，其中一侧的安装面可以直接贴附在设备柜体侧壁或者接水盘侧边，不需要预留过大的操作检修空间，进出水接口采用快插式软管接头，适配常规内径的PVC或者硅胶排水软管，安装时不需要额外做螺纹密封处理，直接插装后配合管卡固定即可完成管路连接；电气接线部分做了隔水防护结构，接线端子区域高于泵体最高积水液位，即使出现少量冷凝水飞溅也不会造成电路短路问题。

　　在功能设计上，这款泵的流道做了防滞留优化，泵腔停机后不会残留大量积水，避免长期停机状态下泵腔内存水变质发臭；同时泵的运行噪音做了结构减震处理，泵体和安装壳体之间设置了减震缓冲垫，运行时的振动不会通过安装面传递到设备壳体产生共振噪音，适配对噪音控制有要求的办公场所、医疗配套空间的空调冷凝水排放场景。不同于大流量的给排水泵，凝结水泵不需要过高的扬程和流量参数，核心设计目标是可靠抽吸低液位的冷凝水，避免积水残留，因此叶轮采用了小直径半开式结构，既能够保证小流量下的出水稳定性，也能降低小颗粒杂质卡滞叶轮的概率，长期运行的可靠性更高。

　　实际选型适配时，需要根据接水盘的单位时间冷凝水析出量匹配对应抽吸能力的型号，同时要确认泵的提升高度能够满足排水点位的高度差要求，安装时要保证进水端始终处于集水区域的最低点，避免出现抽吸死角导致局部积水残留；出水软管的布置要避免出现下凹的存水弯，防止停机后软管内的存水倒流回集水盘，影响排水效果。这款结构的凝结水泵也可以适配小型制冷设备、新风除湿机组的冷凝水排放场景，整体结构紧凑，安装维护便捷，不需要复杂的管路改造就可以完成加装，解决无重力排水条件下的冷凝水排放痛点，从根源上避免冷凝水滞留带来的霉菌滋生、设备损坏等问题。
