钢丝绳radance双夹紧固绳夹结构模型

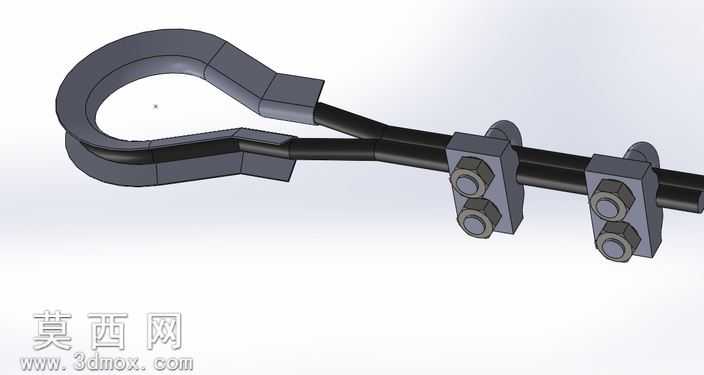

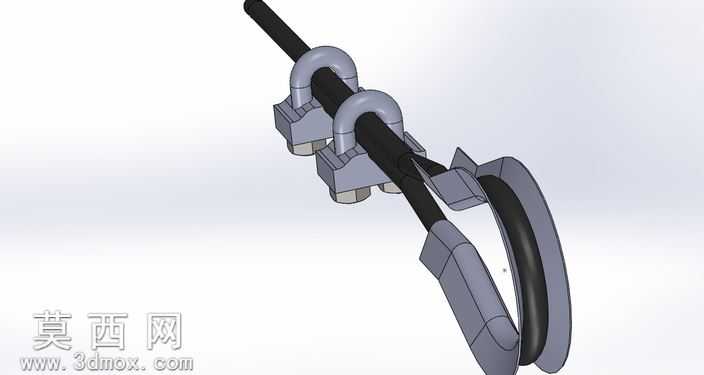

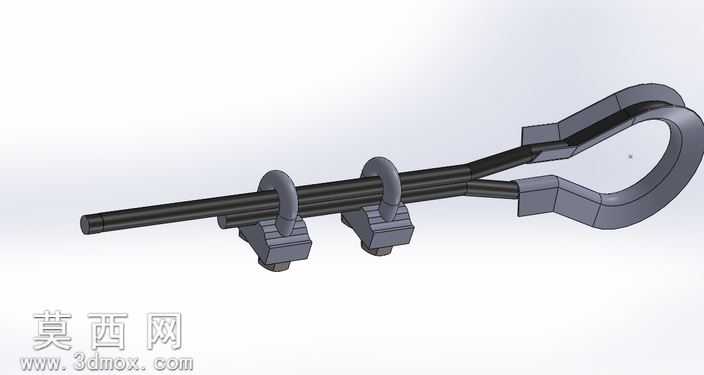

本模型为钢丝绳配套radance双绳夹紧固组件，采用三维参数化建模方式完成整体装配设计，建模过程中严格遵循五金索具的实际尺寸比例，对各部件的结构特征进行了精细化还原。模型包含钢丝绳主体、radance连接弯环以及两个独立的U型绳夹单元，各部件之间的装配关系完全匹配实际使用状态，可清晰展示绳夹夹紧钢丝绳的工作原理。建模阶段首先完成钢丝绳的实体构建，采用圆柱实体模拟多股钢丝拧合后的规整外形，对绳端弯折形成套环的部分做了平滑过渡处理，避免出现尖锐棱角；其次构建radance弯环结构，对弯环的弯折弧度、与钢丝绳贴合的接触面做了公差适配设计，保证弯环与钢丝绳套环部分能够紧密贴合无错位；最后完成两个绳夹的独立建模，每个绳夹包含U型螺栓、压块、锁紧螺母三个子零件，对U型螺栓的螺纹特征、压块的绳槽结构、螺母的六角外形都做了细节刻画，还原了绳夹通过螺母锁紧压块、将钢丝绳弯折段与主绳段压紧固定的结构逻辑。材质渲染方面，对钢丝绳部分赋予深灰色金属磨砂材质，模拟钢制钢丝绳的哑光金属质感；对radance弯环和绳夹的金属部件赋予略带反光的深灰金属材质，区分不同部件的材质差异，同时添加柔和的环境光效果，让各部件的结构轮廓清晰可见，装配间隙、贴合面都能直观呈现。设计思路围绕绳索固定场景的实际需求展开，双绳夹的排布间距符合索具使用的安全规范，弯环的结构设计可满足吊装、牵拉场景下的挂接需求，整体模型结构完整，各零件无干涉、无缺失，可用于五金索具的结构展示、安装教学演示，也可作为相关机械设计场景的配套组件调用，能够直观展现钢丝绳夹紧固组件的装配关系与工作形态。
