挖掘机连杆结构三维设计模型

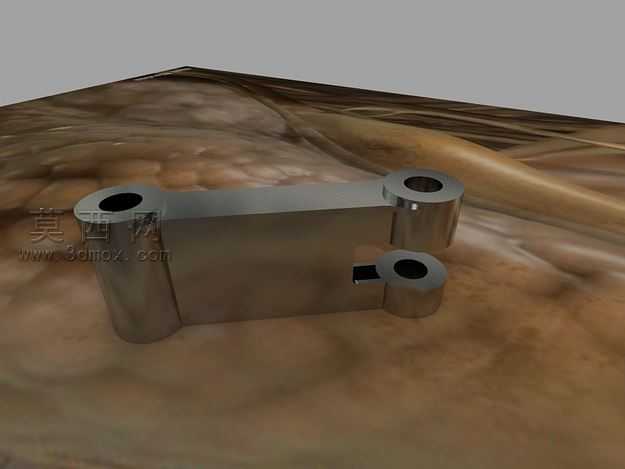

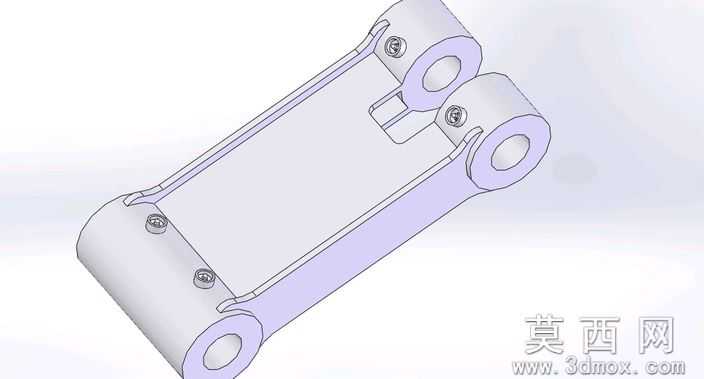

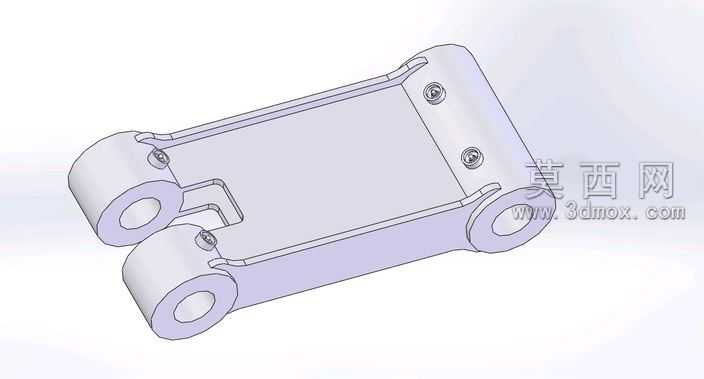

本模型为挖掘机工作装置中的连杆类结构件，采用三维参数化建模方式完成整体设计，建模过程中严格遵循工程机械铰接部件的设计规范，对零件的各段轮廓、铰接孔位、安装基准面都做了精准的尺寸约束。模型主体为长条形连杆基体，两端设置同轴度精准的铰接通孔，孔位周边做了加厚补强结构，避免工作过程中受交变载荷出现应力集中开裂的问题，杆身部分采用等强度设计思路，在保证整体结构刚度的前提下做了轻量化的壁厚优化，既满足挖掘作业时的受力承载要求，又能降低部件自身重量，减少工作装置的整体负载。模型上的紧固螺栓安装位做了沉孔设计，保证螺栓安装后端面与连杆表面齐平，避免作业过程中螺栓受到外物剐蹭出现松动，所有的安装孔位都设置了对应的定位基准，方便后续生产加工时的工装定位。渲染阶段采用金属哑光材质模拟实际工程机械的铸钢件质感，对铰接孔内壁做了高光处理体现机加工的表面精度，整体光影效果突出零件的结构轮廓与装配关系，清晰展示了各部分的连接逻辑。该连杆作为挖掘机斗杆与铲斗之间的传动连接件，建模时充分考虑了与相邻铰接部件的装配间隙，所有配合面都预留了合理的公差范围，既保证铰接转动的灵活性，又避免间隙过大导致作业过程中出现冲击晃动。整体模型结构完整，特征清晰，无冗余的几何元素，可直接用于后续的工程图导出、有限元受力分析以及运动仿真验证，能够直观展现该类工程机械传动部件的设计逻辑与结构特点，为同类型连杆部件的设计优化提供参考。
