管道用带凸缘三通法兰安装流形结构

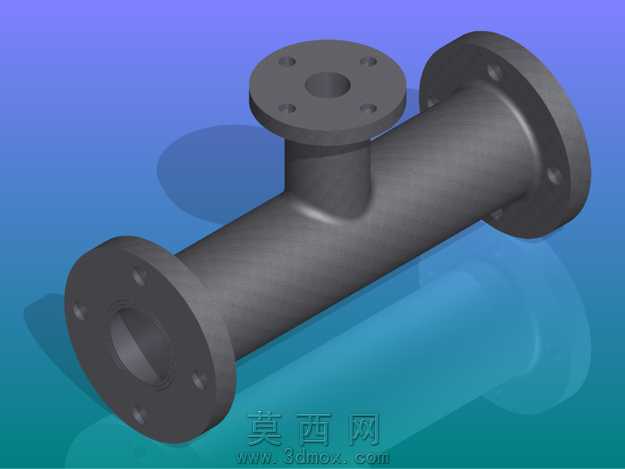

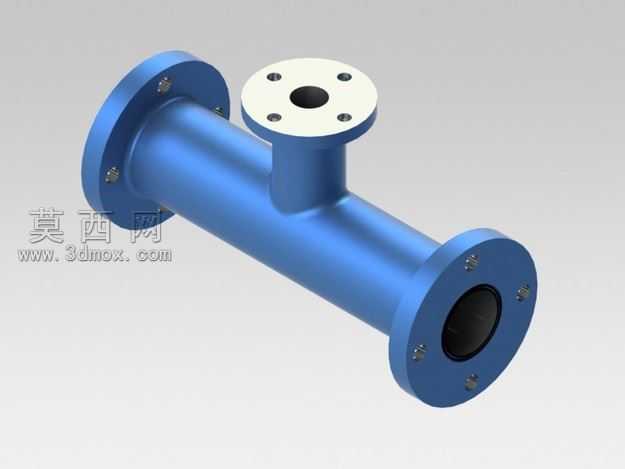

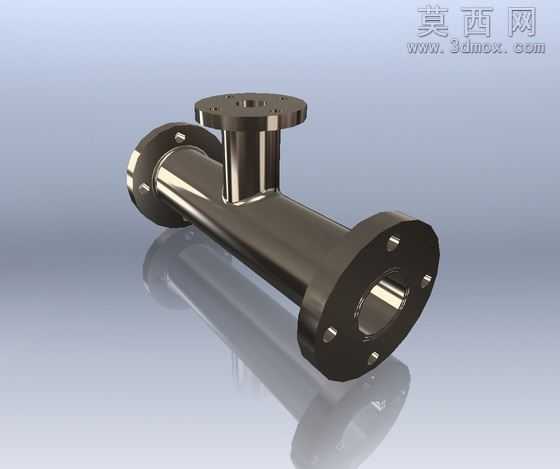

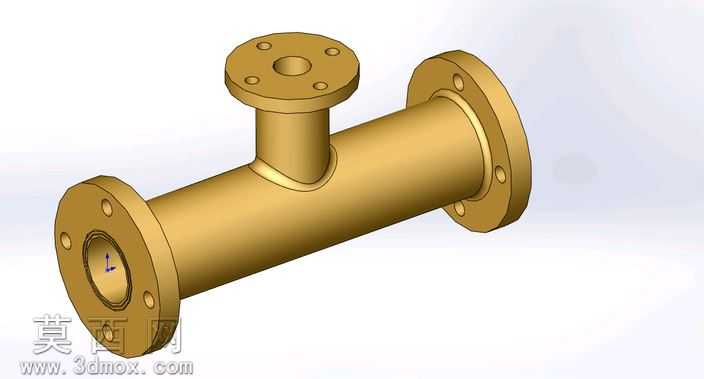

该模型为管道系统中使用的带凸缘三通法兰安装流形，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循管路连接件的通用尺寸规范，保证各接口法兰的螺栓孔位、密封面尺寸、通径参数完全匹配对应压力等级的管道连接标准。模型整体采用等径三通主体结构，主管两端设置标准凸面带颈法兰，法兰盘上均匀分布螺栓安装孔，密封面采用突面结构，可适配常规垫片完成管路密封；主管中部垂直引出支管，支管端部同样设置同规格凸面法兰，可实现主管路与分支管路的垂直连通，满足流体分流或合流的输送需求。建模阶段先绘制主管与支管的回转体轮廓，通过拉伸、切除特征完成管体基础造型，再分别构建两端及支管端部的法兰结构，对法兰与管体的连接位置做圆角过渡处理，避免应力集中问题，同时还原实际生产中的焊接过渡结构特征。材质渲染采用金属黄铜质感，调整材质的粗糙度、金属度参数，还原金属管件的哑光金属光泽，对法兰密封面、螺栓孔边缘做细微的高光处理，突出机加工面的质感差异。结构设计上充分考虑管路安装的实用性，三个法兰端面的平行度、垂直度公差均在建模时做约束控制，保证安装后管路的同轴度要求，管体内壁做光滑处理，减少流体输送过程中的阻力损失，整体结构无冗余设计，所有特征均对应实际工业生产中的加工工艺，可直接用于管路系统的装配干涉校验、流体仿真分析前置模型，也可作为管件类产品设计的参考模板，适配SolidWorks、Autodesk Inventor等主流三维软件的编辑需求，模型各特征参数可编辑，方便根据实际工况调整通径、法兰规格、压力等级等核心参数。
