弧形带槽块状工业零部件三维设计

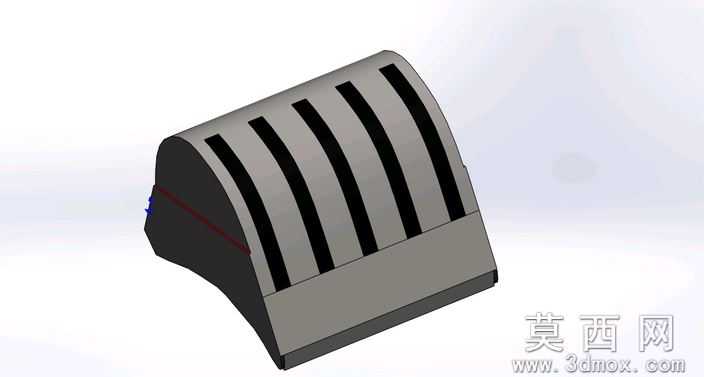

本作品为一款弧形带槽块状工业零部件的三维设计成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的建模思路，先勾勒零部件的基础轮廓基准，通过草图绘制确定零部件的底面矩形基准与顶部弧形轮廓的尺寸约束，保证弧形曲面的曲率符合工业装配的适配要求。建模阶段优先构建实体主体结构，通过拉伸、放样特征生成基础块状实体，再针对顶部弧形面的等距平行槽结构，采用阵列切除的方式完成槽体加工，每一处槽体的宽度、深度、间距都经过参数化约束，确保槽体之间的平行度与弧形面的贴合度一致，避免出现特征变形或尺寸偏差。材质设置上，主体结构采用哑光深灰色硬质合金材质，槽体部分采用哑光黑色耐磨涂层材质，通过材质编辑器调整表面粗糙度、反光度参数，还原工业金属构件的真实质感，渲染阶段采用环境光加定向补光的布光方案，突出弧形曲面的流畅过渡与槽体结构的层次感，清晰展现零部件的结构细节。结构设计上，零部件底部为平整安装面，可适配平面装配场景，侧面设置有定位基准边，便于装配过程中的对位校准，顶部弧形面的平行槽结构可用于安装缓冲条、密封件或导向构件，兼顾结构强度与功能拓展性。设计过程中重点校验了弧形面与槽体的衔接处应力分布，通过圆角过渡处理避免应力集中问题，同时对零部件的壁厚进行均匀化处理，保证实体结构的一致性，既满足工业使用的强度要求，也兼顾了后续加工生产的工艺可行性，整体模型特征完整，参数可编辑，可直接用于装配验证、工程图导出或加工模拟等场景。
