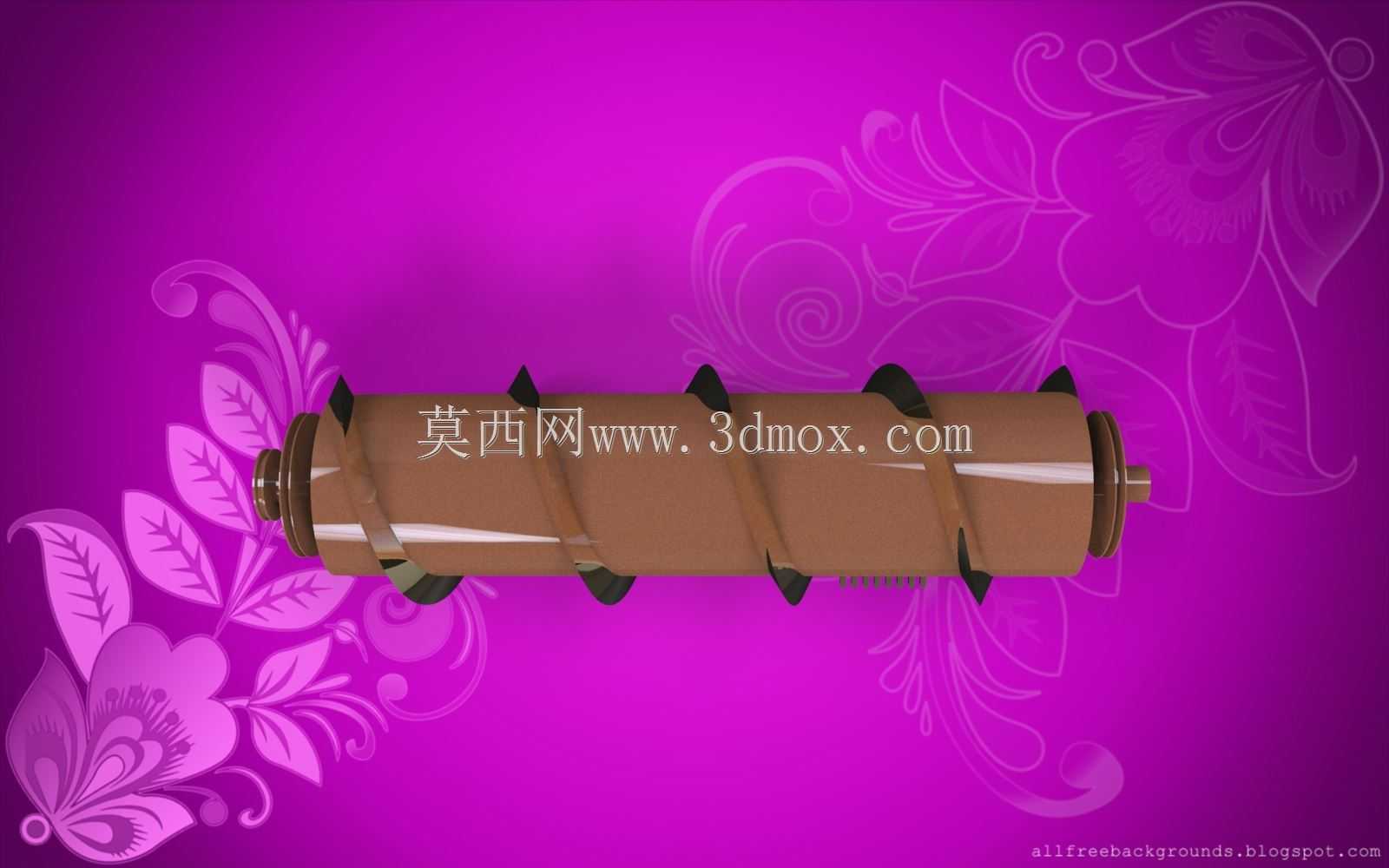

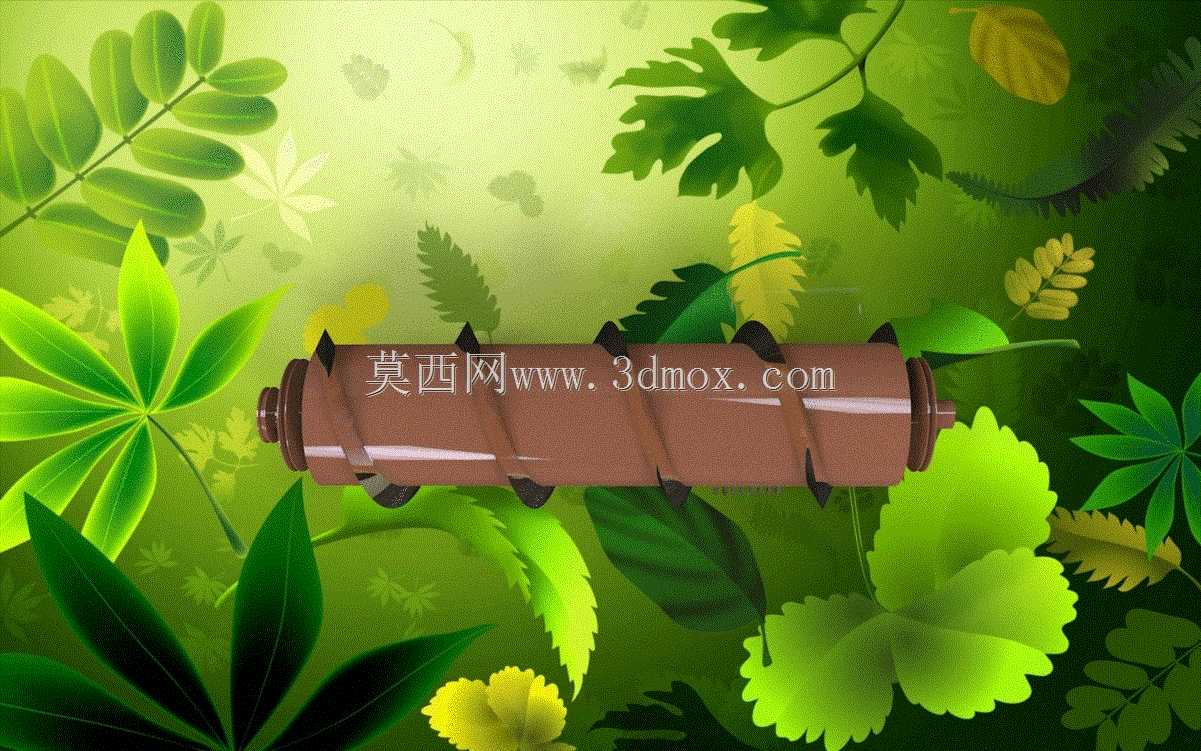

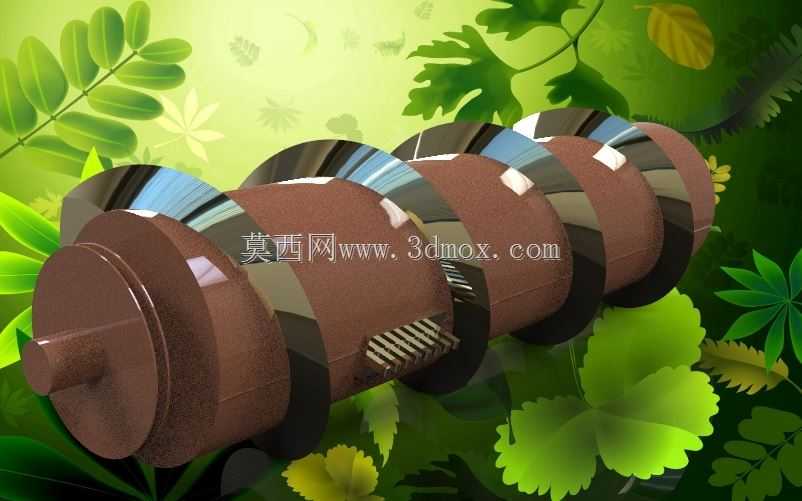

小型农用收获机花键辊轴结构设计

在丘陵山地小块农田的作物收获作业场景里，大型联合收获机的通过性与适配性往往难以满足作业需求，这类幅宽1.2-1.8米的小型收获设备，是散户种植、梯田作业场景下的核心作业机具，而花键连接的螺旋输送辊，是这类设备割台与输送段衔接位置的核心传动部件。不同于普通平键连接的辊轴结构，该部件采用矩形花键作为两端轴头的连接形式，在作业过程中可承受持续的交变扭矩与轴向窜动载荷——作物喂入量波动时，花键的多齿啮合特性可分散接触应力，避免单键受力过载出现滚键、轴头扭断的故障，这也是小型收获机在复杂田间作业时降低故障率的关键设计点。从实际作业工况来看，该辊轴安装在割台搅龙与升运器的衔接位置，辊体表面的螺旋叶片采用等螺距连续焊接结构，螺距控制在160-180mm区间，叶片外缘与壳体的安装间隙保持在8-12mm，间隙过小易在作业时夹带作物秸秆造成卡滞，间隙过大则会出现作物残留、输送效率下降的问题。两端花键轴头的同轴度公差控制在0.03mm以内，安装时需配合带内花键的轴承座与传动链轮，轴端预留的卡簧槽可限制辊轴的轴向窜动量，窜动量控制在0.5-1mm区间，既避免作业时辊轴轴向窜动碰撞壳体，也可补偿温度变化带来的轴体热胀冷缩变形。设计过程中优先考虑了田间作业的维护便捷性，花键齿面采用高频淬火处理，硬度达到HRC45-50，可承受砂石、作物秸秆摩擦带来的磨损，当花键出现正常磨损后，可直接拆卸轴端挡圈抽出辊轴更换，无需拆解整个割台壳体，大幅降低农忙时节的设备维修时长。辊体采用无缝钢管加工而成，相比实心轴结构可降低30%左右的自重，减少设备前端割台的配重压力，避免小型收获机在坡地作业时出现翘头风险。螺旋叶片的边缘做了3mm的倒角处理，避免作业时刃口挂住作物纤维造成缠绕，叶片与辊体的焊接采用断续焊结合满焊的工艺，在叶片受力较大的喂入侧采用满焊增强连接强度，在输送段采用断续焊减少焊接变形，保证辊体整体的动平衡精度，动平衡等级控制在G6.3级别，避免高速旋转时出现振动过大、轴承过早损坏的问题。实际选型适配时，该花键辊可匹配喂入量1-2kg/s的小型稻麦收获机、山地玉米收获机的果穗输送段，也可经尺寸调整后用于小型根茎类作物收获机的土块分离输送环节，安装时需保证两端花键的润滑脂填充量充足，每作业100小时补充一次锂基脂，减少花键齿面的干摩擦磨损。不同于工业输送场景的螺旋辊，农用收获机的该类部件需兼顾抗冲击、耐磨损、易更换的多重需求，花键连接的形式相比普通键连接，在频繁正反转、载荷波动大的田间工况下，连接可靠性提升40%以上，可有效减少农忙时节的设备停机时间。在三维建模过程中，花键齿形采用参数化建模方式，可根据不同机型的传动扭矩需求调整花键的齿数、模数与配合长度，辊体的螺旋叶片参数也可根据作物类型调整螺距与叶片高度，适配小麦、水稻、油菜籽等不同作物的输送需求，避免出现作物堵塞、输送不畅的问题。安装边界方面，该辊轴的两端支撑跨距控制在800-1200mm区间，根据不同机型的割台幅宽调整辊体长度，花键配合长度取轴径的1.2-1.5倍，保证足够的啮合接触面积，传动端的链轮安装位置距离轴承座的距离不超过150mm，减少轴头的悬臂弯矩，避免长期作业出现轴头弯曲变形。
