Bioloid机器人头部外壳结构设计

这款机器人头部壳体是面向小型教育类仿生机器人开发的外部防护结构件，主要适配Bioloid系列小型人形机器人的头部安装需求，在机器人整机系统中承担内部传感模块防护、外观仿生造型承载、顶部走线隐藏的核心作用。在实际教学场景、青少年机器人竞赛、小型仿生机器人展示场景中，该壳体既可以保护头部内置的视觉传感模块、舵机接线端不受外力磕碰与粉尘侵入，也能通过流畅的曲面造型还原仿生机器人的头部外观特征，避免内部线路与结构件外露带来的安全隐患与观感杂乱问题。

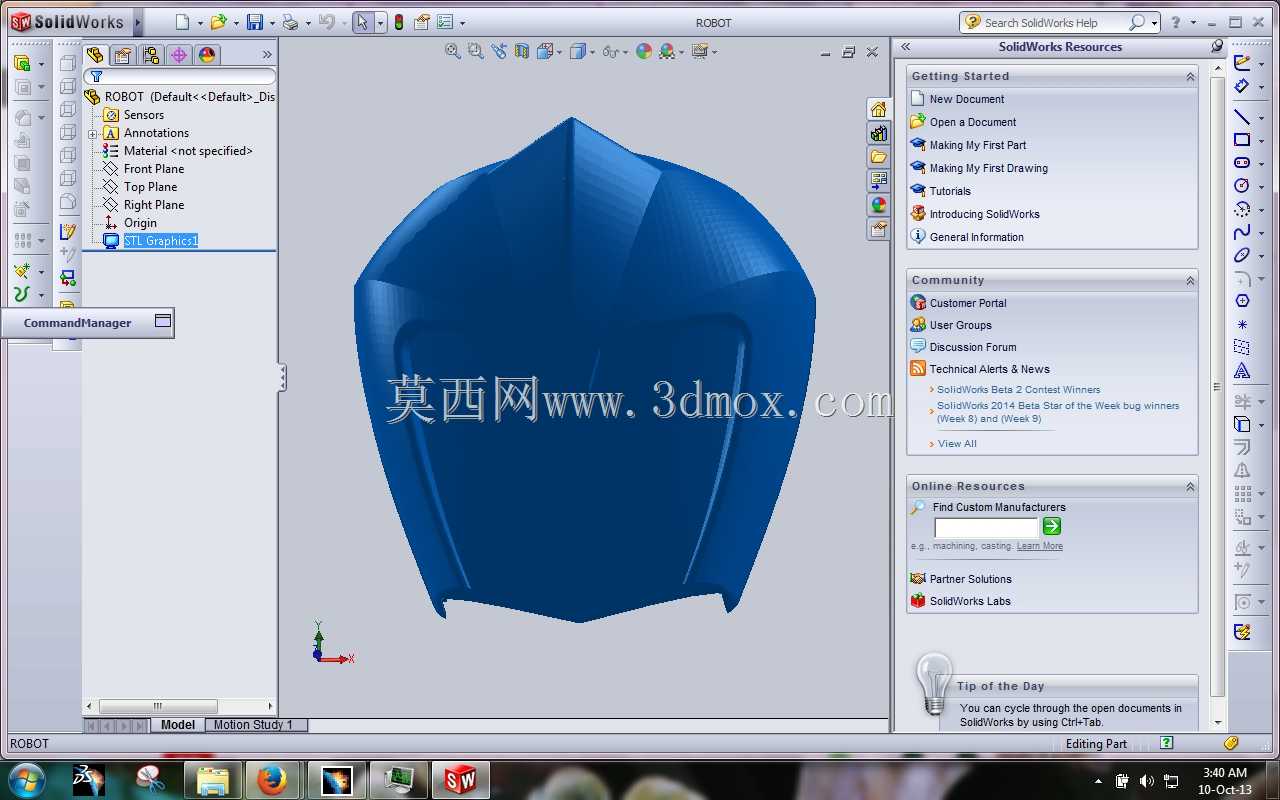

从结构设计思路来看，整个壳体采用一体化曲面注塑成型方案，整体外轮廓做了全圆角过渡处理，没有尖锐棱角，一方面是适配教育场景的使用安全要求，避免组装、调试过程中划伤操作人员，另一方面曲面造型也能降低壳体在机器人运动过程中的风阻，减少机器人快速转向、头部摆动时的气流扰动对整机平衡的影响。壳体顶部设置了内凹式的走线槽结构，内置的视觉模块、头部舵机的连接线可以顺着走线槽从壳体后侧的出线口延伸至躯干内部的控制板区域，走线槽的深度刚好可以容纳直径3mm以内的杜邦线与舵机线，装配完成后线材不会突出壳体外表面，避免头部转动过程中线材被壳体与颈部结构夹损。

在安装边界的设计上，壳体的下边缘做了一圈内收的定位止口，止口的内径与Bioloid标准头部舵机的安装转盘外径保持0.2mm的间隙配合，装配时可以直接将壳体扣在舵机转盘上，止口侧面预留了两个M2螺丝的安装孔位，不需要额外做定位治具就可以快速完成壳体与舵机输出端的固定，安装完成后壳体与舵机转盘的同轴度可以控制在0.1mm以内，头部转动时不会出现偏心晃动的问题。壳体的壁厚设计均匀控制在1.8mm，既可以满足ABS材质注塑成型的工艺要求，避免出现缩痕、填充不足的成型缺陷，也能将壳体整体重量控制在15g以内，不会给头部舵机带来额外的负载，保证舵机的转动精度与使用寿命。

壳体的内侧做了多道纵横交错的加强筋结构，加强筋的高度为3mm，厚度为1.2mm，分布在壳体的顶部与侧面受力区域，在不额外增加壁厚的前提下将壳体的结构强度提升了40%以上，即使受到1米高度的自由跌落冲击，壳体也不会出现开裂、变形的问题，完全满足教学场景下高频次拆装、调试的使用强度要求。壳体的前侧预留了矩形的视觉模块安装窗口，窗口边缘做了0.5mm的内凹定位台阶，可以直接卡装标准尺寸的单目视觉传感器模块，不需要额外打胶或者增加固定压片，装配效率更高，同时定位台阶可以保证视觉模块的光轴与壳体的中心轴线重合，避免视觉识别时出现视角偏移的问题。

在实际应用过程中，这款壳体除了适配标准Bioloid机器人的组装需求，也可以通过调整下侧止口的安装尺寸，适配其他采用9g微型舵机作为头部转动驱动的小型仿生机器人，比如小型四足机器人的头部视觉防护、桌面级交互机器人的头部外壳，只需要微调安装孔位的位置就可以快速适配，具备较强的结构通用性。壳体的外表面做了哑光蚀纹处理，既可以减少环境光线在壳体表面的反光对视觉模块成像的干扰，也能避免日常使用过程中指纹、划痕在壳体表面留下明显痕迹，降低后期维护的清洁成本。
