高精度工业传动齿轮链条组合结构

这套齿轮与链条组合结构，核心服务于各类需要精准同步动力传输的工业场景，从常规的输送线动力端、自动化设备的进给传动单元，到小型特种装备的动力分配机构，都能见到这类结构的实际应用。不同于单对齿轮的定比传动，搭配链条的多齿轮组可以实现跨轴距的动力传递，同时保证传动比的精准性，不会出现皮带传动常见的打滑丢转问题，在需要严格同步动作的工位上，这类结构的可靠性远高于其他柔性传动方案。

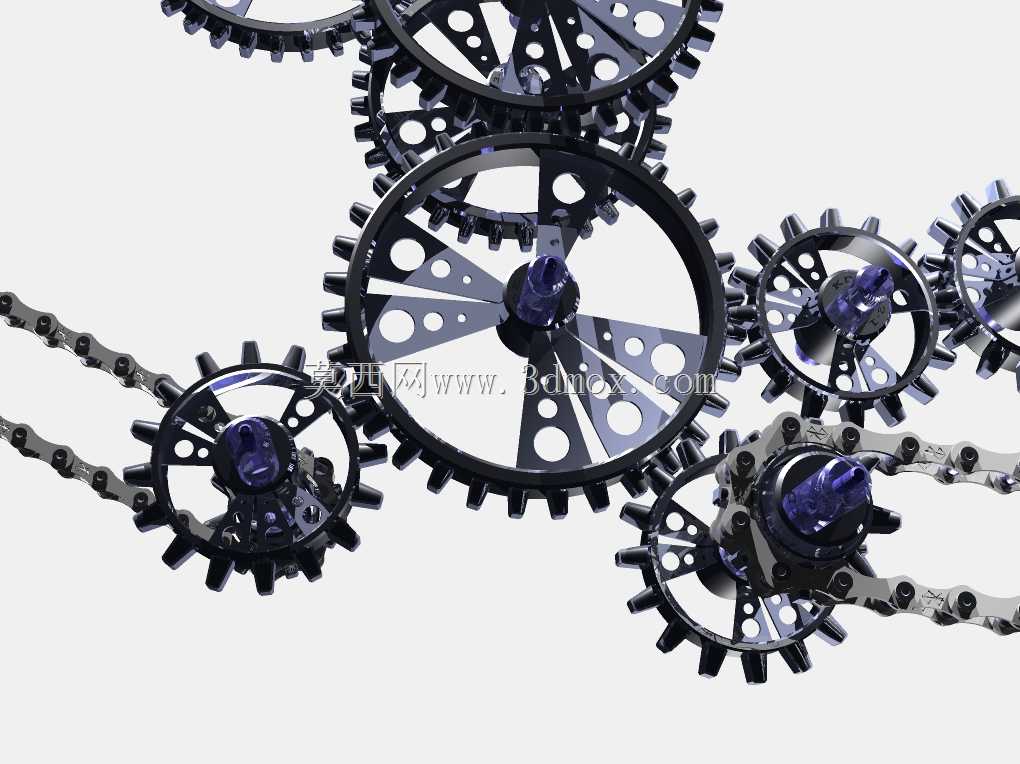

从设计思路来看，这套结构的齿轮采用了辐板式轻量化设计，轮辐上开设的减重孔并非随意排布，每一处开孔都经过受力校核，在保证轮齿根部抗弯强度、辐板抗扭刚度的前提下，尽可能降低旋转件的自身惯量，减少设备启停阶段的冲击载荷，这对于频繁正反转的传动工位来说尤为重要。轮齿的齿廓采用标准渐开线修形处理，齿顶与齿根都做了微小的修缘，能有效降低啮合瞬间的冲击噪音，同时避免轮齿受载变形后出现的卡滞、偏磨问题，延长整套传动结构的维护周期。

实际安装时需要注意，这套齿轮组的中心距公差需要控制在IT7级精度范围内，相邻啮合齿轮的轴线平行度偏差不能超过0.02mm/100mm，否则会出现轮齿偏载、链条跳齿的问题。配套的链条采用精密滚子链结构，链节与链轮齿的啮合间隙经过优化，既不会因为间隙过大产生传动反向间隙，也不会因为间隙过小导致卡滞磨损。安装时链条的松边垂度需要控制在中心距的1%-2%，垂度过大会导致运行时链条抖动，垂度过小则会增大轴承受力，加剧零件磨损。

在功能特性上，这套多齿轮联动的结构可以实现单动力输入下的多轴同步输出，不同齿数的齿轮搭配可以在同一输入转速下，为不同执行端提供差异化的输出转速，不需要额外增设减速箱就能实现简单的动力分配，非常适合结构紧凑的小型自动化设备。齿轮与链条的材质搭配也经过考量，齿轮采用中碳钢调质后齿面高频淬火，表面硬度达到HRC45-50，兼顾芯部韧性与齿面耐磨性，链条滚子采用渗碳处理，表面硬度更高，能承受啮合时的接触冲击，两者的硬度差控制在合理范围，避免出现同硬度对磨导致的快速磨损问题。

从应用场景的适配性来说，这类结构不仅可以用于常规的工业传动，在一些需要可视化展示机械原理的科普展项、工业设计的动态展示装置中，这种外露的齿轮链条结构也能直观展现机械传动的美感，同时保证长时间稳定运行。设计时还考虑了润滑维护的便利性，齿轮的啮合位置、链条的链节间隙都预留了润滑脂的留存空间，日常维护时不需要完全拆解结构，就能在停机状态下完成润滑脂的补充，降低运维的时间成本。

需要注意的是，这类开式传动结构在粉尘较多的工况下使用时，需要加装透明防护外罩，既可以观察传动件的运行状态，也能避免粉尘进入啮合面加剧磨粒磨损，同时防止操作人员误触旋转件引发安全事故。如果用于高速传动场景，还需要对整套齿轮组做动平衡校正，将动平衡等级控制在G6.3以上，避免高速旋转时产生过大振动，影响整套设备的运行精度。
