自行车后拨变速器三维结构设计模型

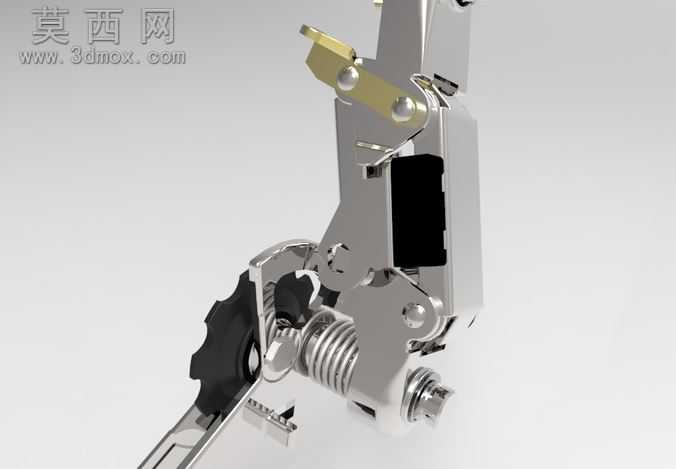

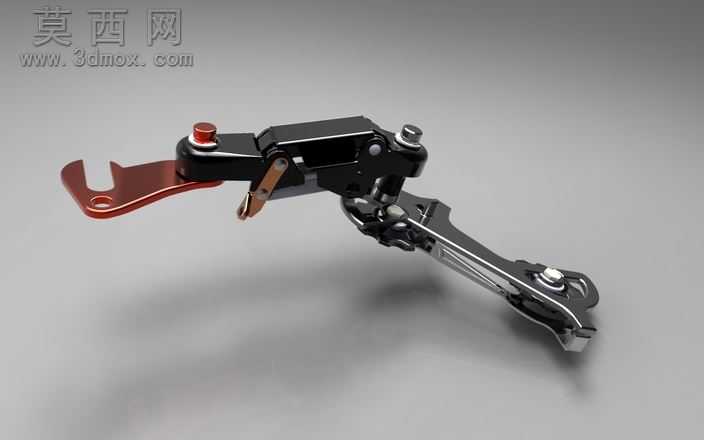

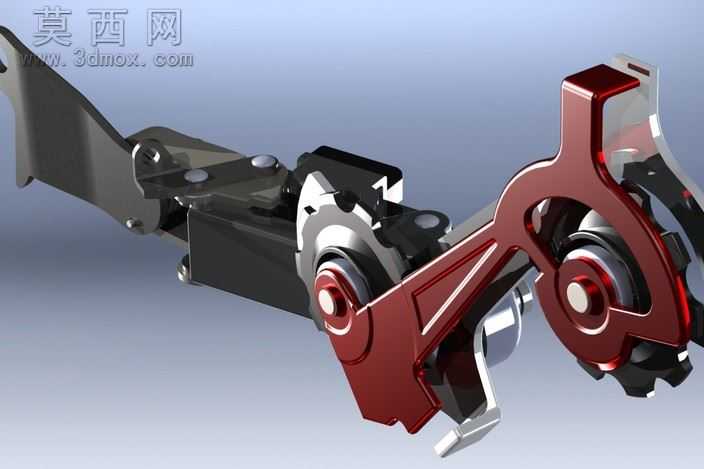

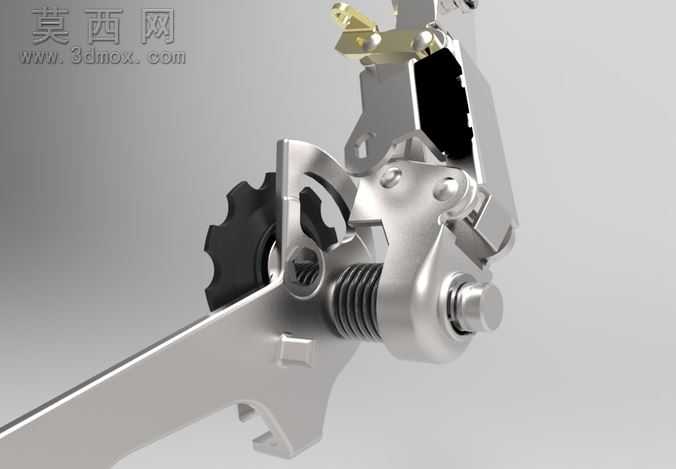

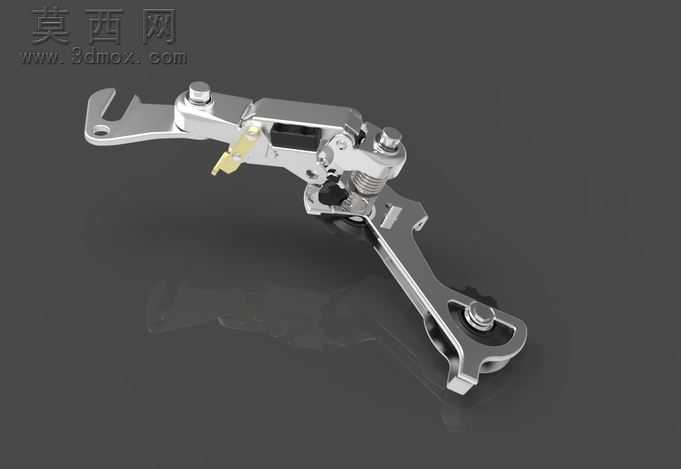

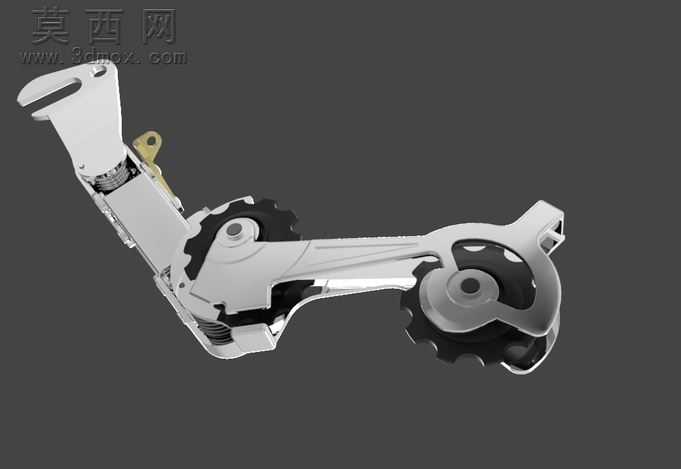

本模型为自行车后拨变速器的完整三维结构设计，建模过程严格遵循自行车变速系统的实际工作逻辑与装配公差要求，对每一处结构细节都做了精准还原。建模阶段从安装基座开始绘制，首先完成尾勾安装位的轮廓构建，保证安装孔位的尺寸精度与实车安装标准完全匹配，随后依次搭建平行四边形连杆机构的四个铰接点位，对铰接处的销轴、衬套结构做了独立建模，还原连杆摆动时的活动间隙与运动限位结构。针对变速导臂部分，建模时区分了上导轮与下导轮的安装位，对导轮的齿形轮廓、轴承安装槽做了细节刻画，同时还原了张紧弹簧的螺旋结构与预紧安装位，清晰展示弹簧为导臂提供链条张紧力的作用原理。模型中对变速拉线的固定座、微调螺丝结构也做了完整呈现，包括微调螺丝的螺纹结构、拉线压紧块的卡槽造型，完整还原拉线拉动连杆摆动、实现链条在不同飞轮片间切换的动作逻辑。材质渲染阶段，对主体金属结构件赋予了哑光镀铬的金属材质，还原钢制零件表面的细腻金属质感，对弹簧、销轴等小零件做了镀锌亮面材质区分，对导轮的塑料导片、密封胶圈赋予了对应的工程塑料与橡胶材质，不同材质的反光度、粗糙度参数都经过反复调试，渲染效果贴近真实零件的视觉质感。结构设计上充分考虑了变速器的实际使用场景，平行四边形连杆的摆动角度经过参数化校准，能够匹配多片飞轮的横向位移距离，导臂的摆动行程预留了足够的链条张紧调节空间，各铰接处的限位结构可以避免变速过程中出现超程脱链的问题，整体装配关系完整，可直接用于变速原理演示、自行车配件设计参考等场景，能够帮助设计者直观理解后拨变速器的工作逻辑与结构组成。
