手动旋转式管道切割工具三维结构设计

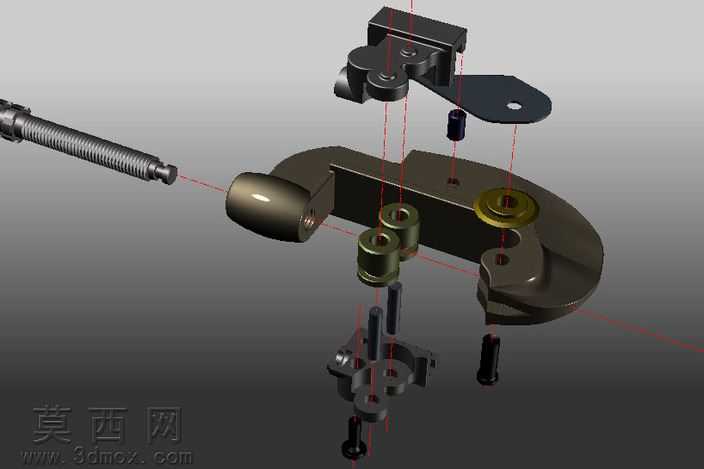

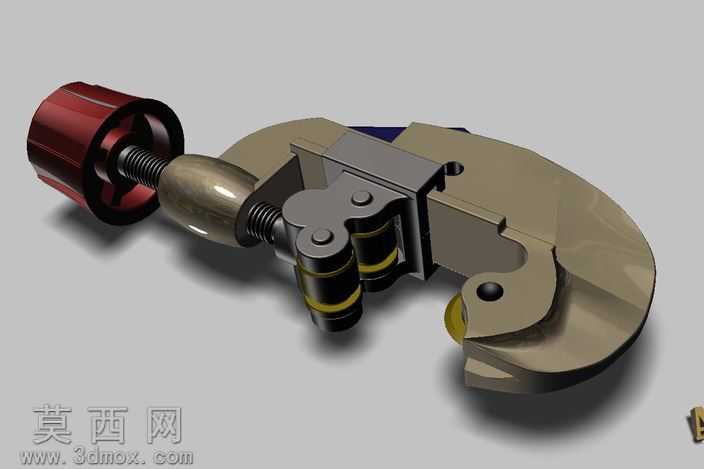

本作品为手动旋转式管道切割工具的三维建模成果，建模过程中严格遵循机械加工类手动工具的实际尺寸比例与装配逻辑，对每一处结构细节都做了精准还原。模型整体采用自上而下的装配设计思路，首先搭建整体功能框架，再逐步拆分细化各个功能部件，确保各零件之间的装配公差符合实际生产装配要求，不存在干涉错位问题。渲染阶段针对不同部件的材质特性做了差异化的材质参数调整：尾部的旋转调节旋钮采用深红色哑光工程塑料材质，添加细微的磨砂纹理与边缘倒角反光效果，还原手动工具握持部位的防滑质感；调节螺杆采用高强度合金钢材质，表面做镀锌钝化处理，呈现出冷调金属光泽，螺纹部分做了精细化的牙型建模，清晰展现梯形传动螺纹的啮合结构；中部的握持手柄采用金属包胶设计，外层为哑光金属质感的合金壳体，握持区域添加细腻的橡胶纹理，兼顾视觉质感与实际使用的握持舒适度；前端的切割执行机构包含夹紧滚轮与切割刀片组件，三个夹紧滚轮做了分层材质处理，滚轮外圈为高硬度耐磨合金钢，呈现亮面金属切削质感，滚轮内部的缓冲密封圈采用黑色丁腈橡胶材质，添加细微的橡胶颗粒纹理提升真实感；C型切割架主体采用铸钢材质，表面做喷砂氧化处理，呈现出低饱和度的金属灰质感，边缘的安装孔、定位销孔都做了精准的孔位建模，还原实际零件的加工特征。结构设计上，该工具通过尾部旋钮旋转带动螺杆进给，推动中部的滚轮夹紧组件向切割刀片方向移动，将待切割管道牢牢固定在滚轮与刀片之间，使用时绕管道旋转工具同时持续进给旋钮，即可通过刀片的滚压作用实现管道的整齐切断，模型完整还原了螺杆传动的进给行程、滚轮的转动自由度、刀片的安装定位结构，所有活动部件的运动逻辑都符合实际工具的操作原理，既可以作为手动工具结构设计的参考案例，也可用于五金工具产品的展示演示场景。
