重力式弹珠移位大理石玩具结构

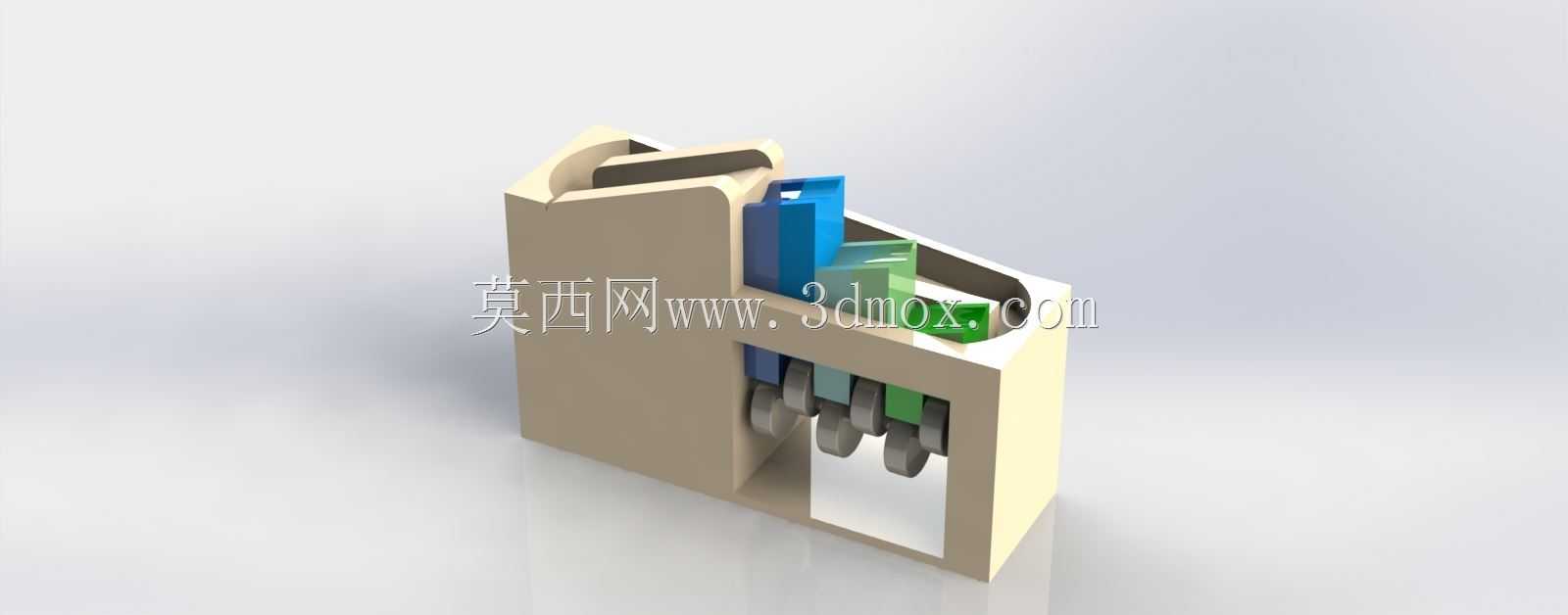

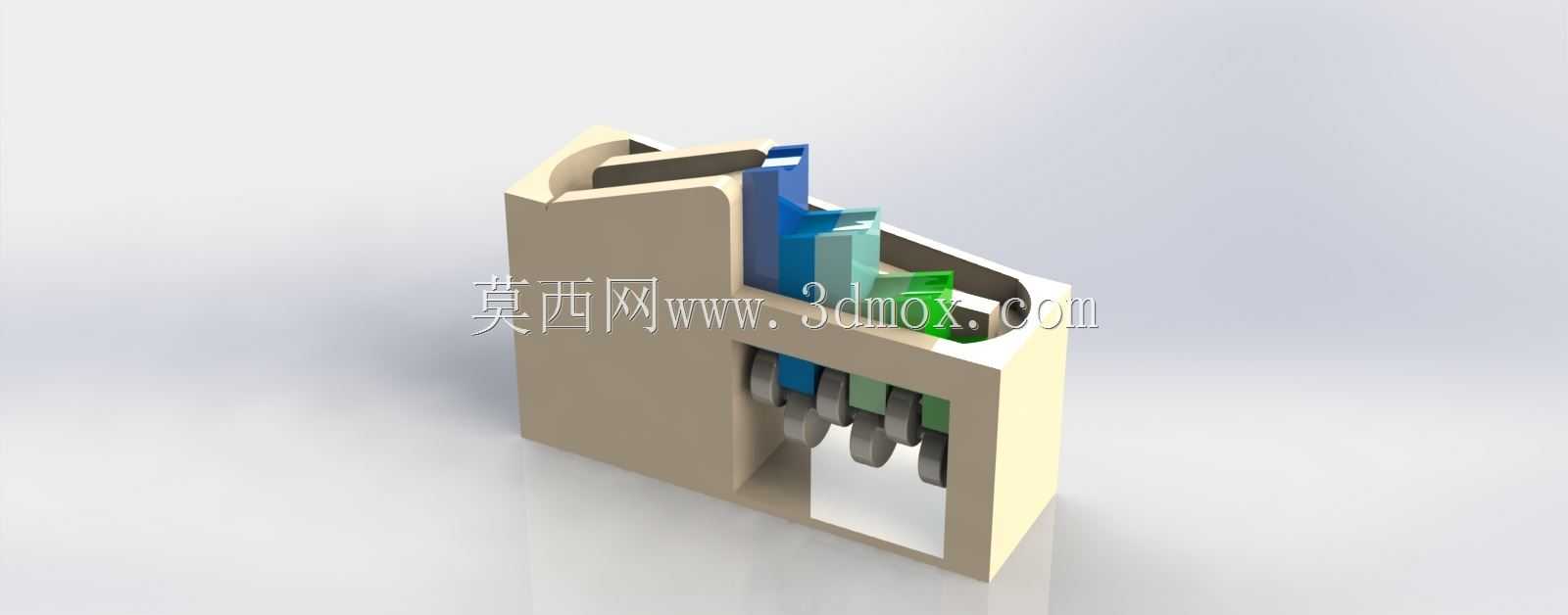

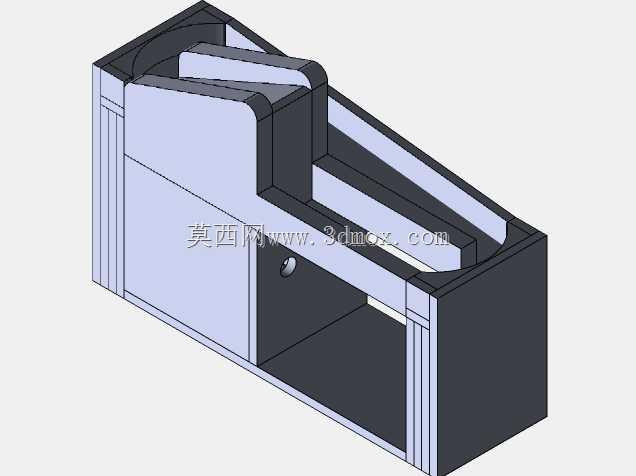

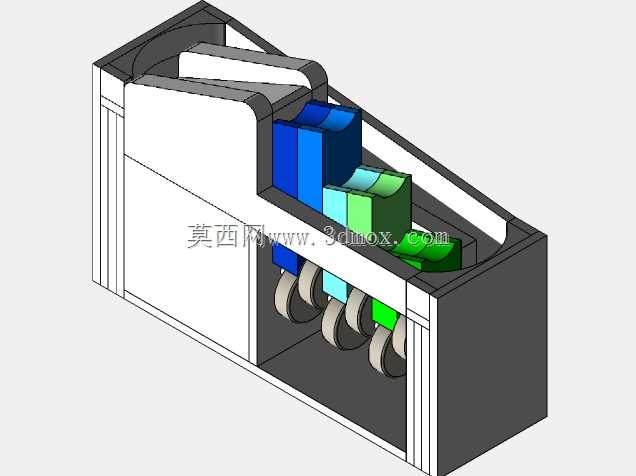

这款重力驱动的弹珠移位装置，核心功能是依托重力势能完成弹珠在不同层级平台间的自动转移，常作为益智拼装玩具的核心结构使用，也可作为机械原理演示教具，用于直观展示重力传动、路径导向类结构的运行逻辑，适配桌面摆放的休闲益智场景，也能用于青少年科创教育的结构原理展示环节。装置的杆体部分设置了6个不同高度位置的环形导向结构，弹珠进入导向通道后，会顺着环形结构的坡度缓慢向下滑动，不会出现直接坠落的卡滞或弹跳问题，整个运行过程平缓可控，能清晰观察弹珠的移动轨迹。很多人初次观察会误以为底座是一体化成型结构，实际上整个底座由27个独立的拼接单元组合而成，这种拆分式设计一方面适配3D打印的成型边界，单个打印单元的尺寸控制在常规桌面级3D打印机的成型幅面内，不需要大尺寸打印设备就能完成所有零件的制作，另一方面拆分式结构也降低了装配难度，每个拼接单元都设置了对应的定位卡扣结构，装配时不需要额外的粘接剂就能完成组合，后期如果某个单元出现磨损，也可以单独替换对应的零件，不需要整体更换整个底座。设计过程中首先确定了弹珠的运行路径逻辑，以重力作为唯一动力来源，不需要额外加装电机、弹簧等动力部件，整个装置无外接动力输入，完全依靠弹珠自身重力完成整个移位流程，为了避免弹珠在滑动过程中出现脱轨问题，每个环形导向结构的内侧都设置了1.2mm高的挡边，挡边的弧度经过反复调整，刚好贴合常用规格玻璃弹珠的球面弧度，既不会因为挡边过高增加不必要的结构重量，也不会因为挡边过低导致弹珠在滑动过程中脱出轨道。整个装置的外部轮廓尺寸控制在150mm×80mm×120mm范围内，属于小型桌面级装置，安装摆放时只需要保证放置平面的水平度误差不超过2°，就能保证弹珠的滑动顺畅，不需要额外的固定安装结构，直接放置在平整桌面即可正常运行。装置的外侧壳体采用半包围式结构，既可以观察内部弹珠的运行状态，也能避免外界杂物进入轨道缝隙造成卡滞，壳体与内部导向杆、底座拼接单元的连接采用插槽式定位，装配时对准插槽推入即可完成固定，拆卸时也可以直接拆分，方便清理轨道内部积累的灰尘或者卡滞的异物。导向杆上的6个环形结构采用错位排布的方式，每个环形结构的出口刚好对准下一级环形结构的入口位置，弹珠从最上方的入口进入后，会依次经过6个环形结构的导向，最终滑入底座下方的收集区域，整个运行过程不需要人工干预，放入弹珠后即可自动完成整个移位流程。拆分式底座的每个单元之间采用凹凸榫卯结构定位，拼接完成后整体的结构强度可以满足日常把玩的需求，不会因为轻微的挪动或者碰撞出现散架的问题，每个拼接单元的壁厚设置为2mm，既保证了足够的结构强度，也不会因为壁厚过大增加不必要的材料消耗，适配3D打印的耗材使用效率要求。
