工业减速机用双排滚子链条联轴器

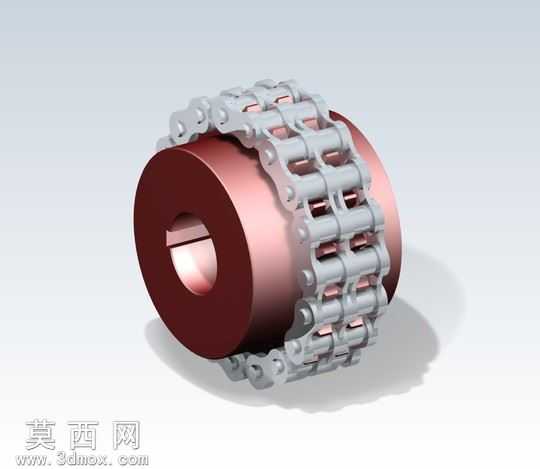

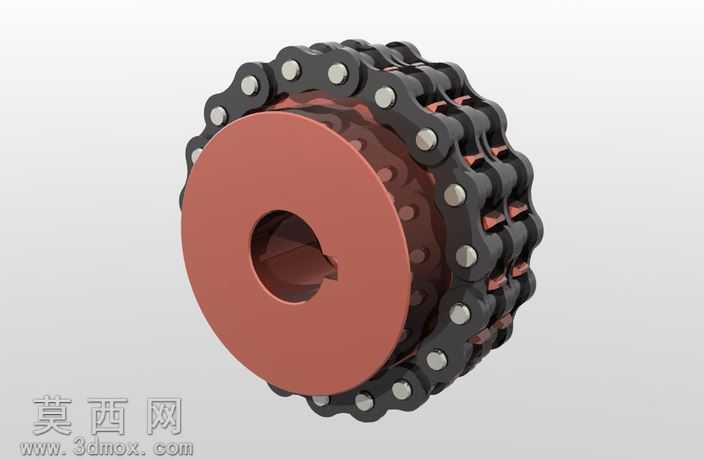

本模型为工业减速机配套使用的双排滚子链条联轴器，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计手册中链条联轴器的尺寸规范，对每一处结构细节进行精准还原。模型主体分为两个带键槽的半联轴器轮毂与环绕在轮毂外侧的双排滚子链条三部分，两个半轮毂采用对称式结构设计，轮毂外圆周加工有与链条滚子精准啮合的齿形结构，中心通孔处开设标准平键键槽，用于与输入、输出轴实现周向固定，传递工作扭矩。建模阶段先通过草图绘制轮毂的截面轮廓，经旋转凸台命令生成轮毂基体，再通过拉伸切除完成键槽、齿形的细节构建，齿形部分通过阵列命令保证齿距均匀一致，啮合精度符合传动要求。双排滚子链条部分采用逐节建模后装配的方式完成，每一节链节包含外链板、内链板、销轴、套筒、滚子五个独立零件，建模时对各零件的配合间隙进行合理预留，还原链条可灵活弯折的活动特性，完成单节链节建模后通过曲线驱动阵列命令，沿轮毂齿圈的圆周路径完成整圈链条的装配，保证每一个滚子都能准确嵌入轮毂齿槽内。材质与渲染阶段，为半联轴器轮毂赋予金属铜材质，调整材质的粗糙度与反射参数，还原铜质零件表面温润的金属光泽与轻微的机加工纹理；为链条零件赋予镀锌钢材质，调高材质的高光强度与反射率，模拟镀锌链条表面光亮的金属质感，同时为销轴与滚子的配合边缘添加轻微的磨损质感，提升模型的真实感。场景搭建采用浅灰色渐变背景，添加柔和的环境漫反射光与主方向光，通过光影效果突出联轴器的结构层次，让链条与轮毂的配合关系清晰可见，同时在模型下方添加柔和的投影，增强模型的立体感。该联轴器依靠双排链条与两个半轮毂的啮合实现扭矩传递，具备一定的补偿两轴相对偏移的能力，同时具备一定的缓冲减震性能，结构简单装拆方便，适用于工业减速机等通用机械的传动场景，建模过程中对零件间的装配关系进行了合理校验，保证各部件无干涉，可直接用于装配演示、结构教学等场景。
