棉籽预净化处理设备结构设计

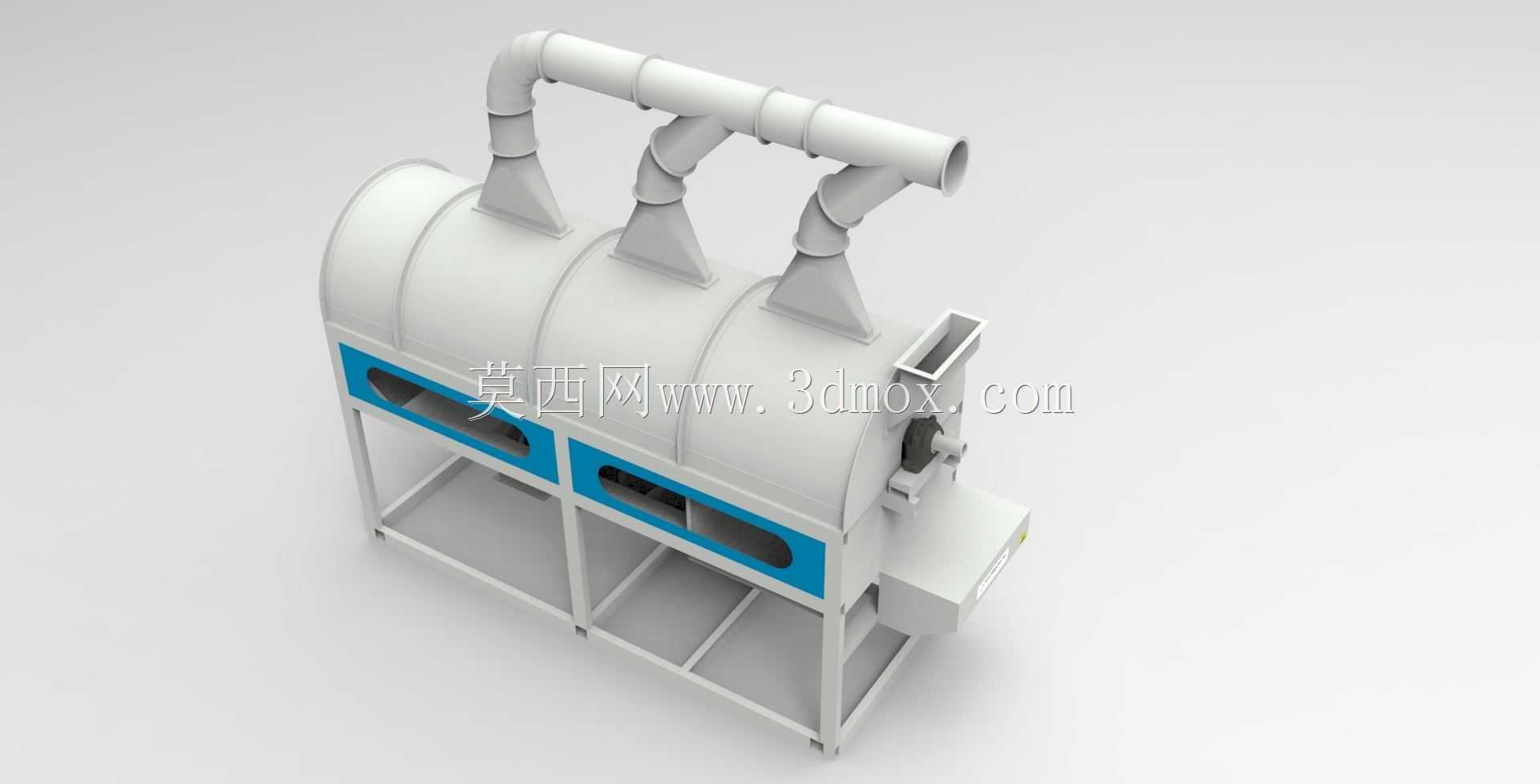

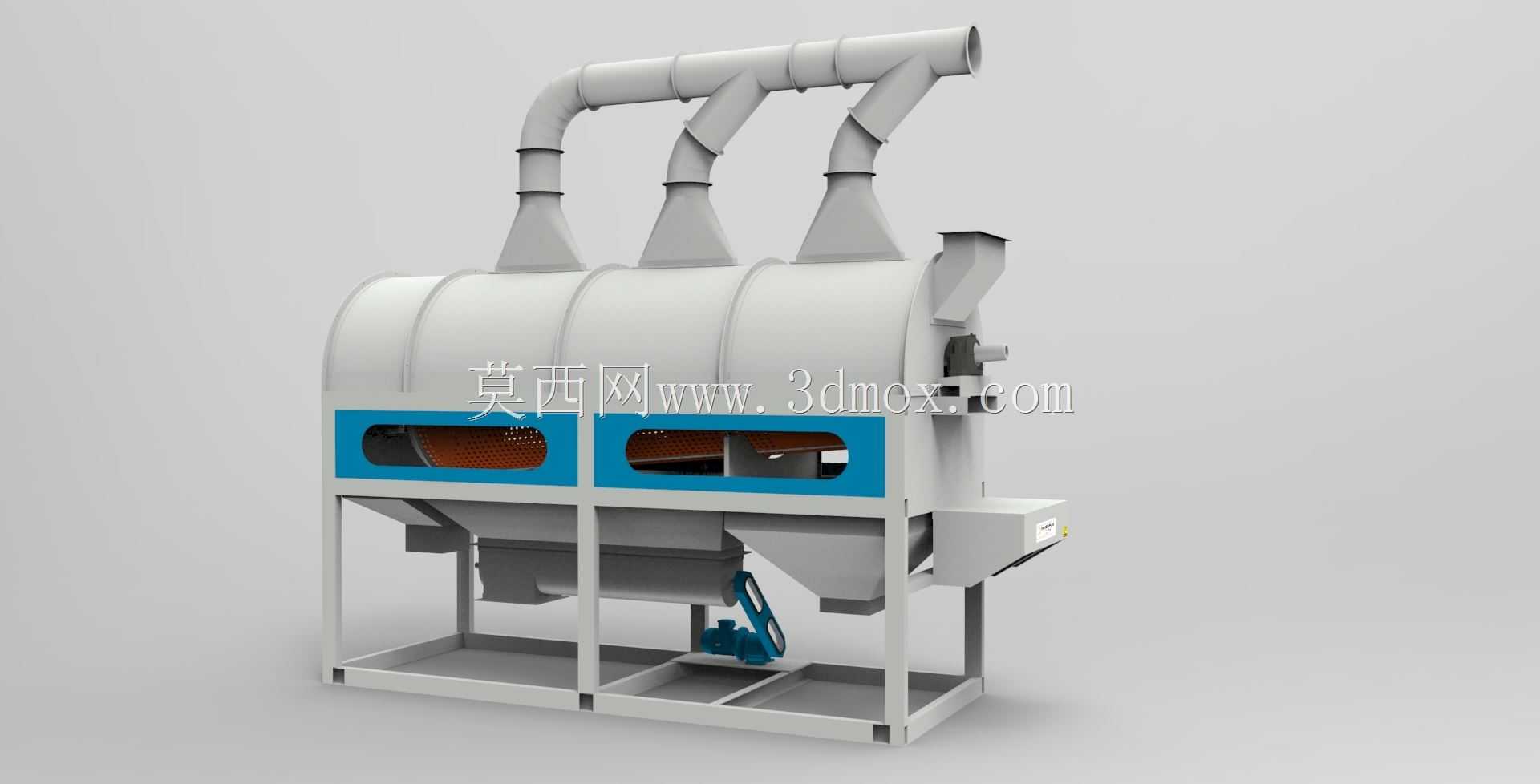

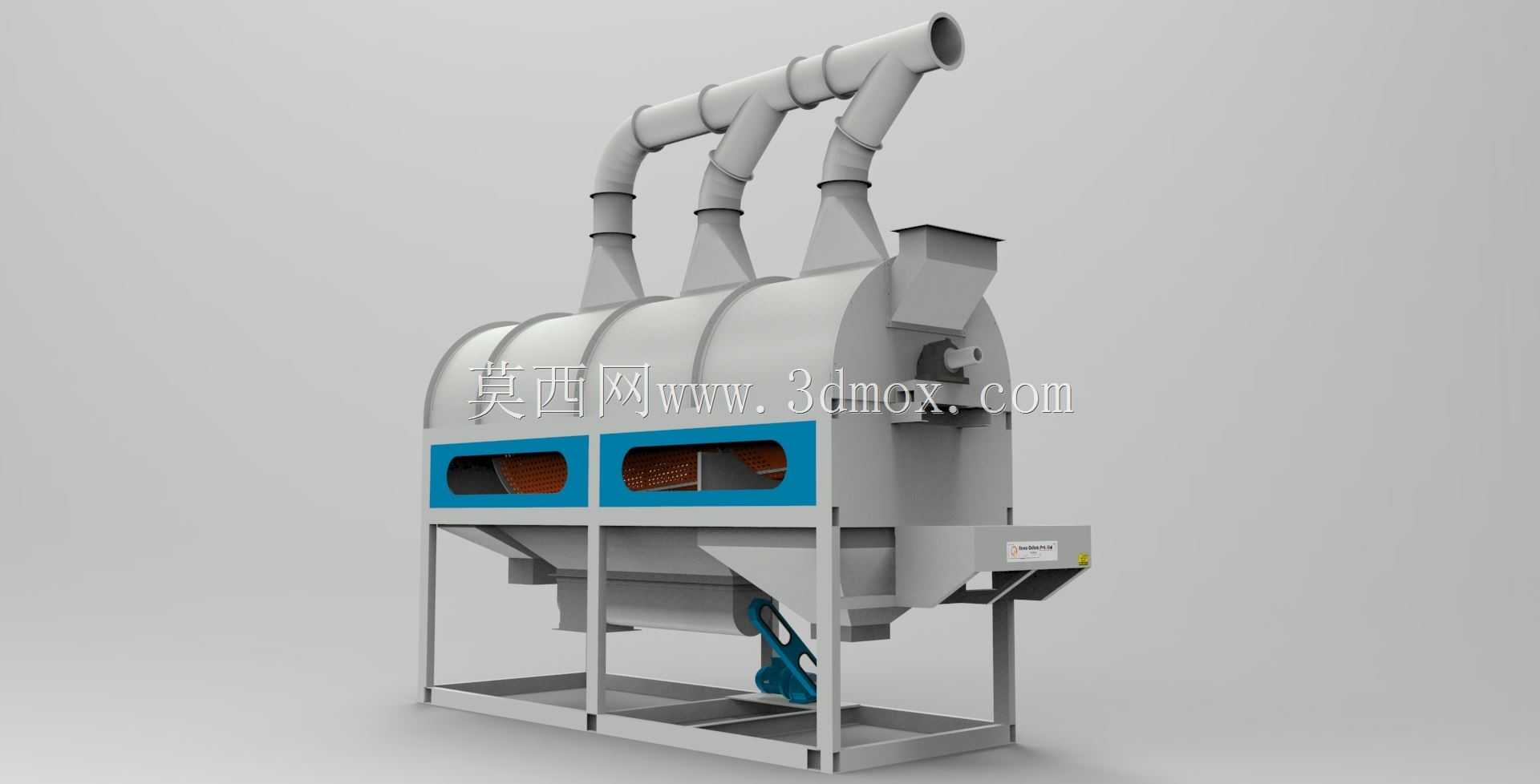

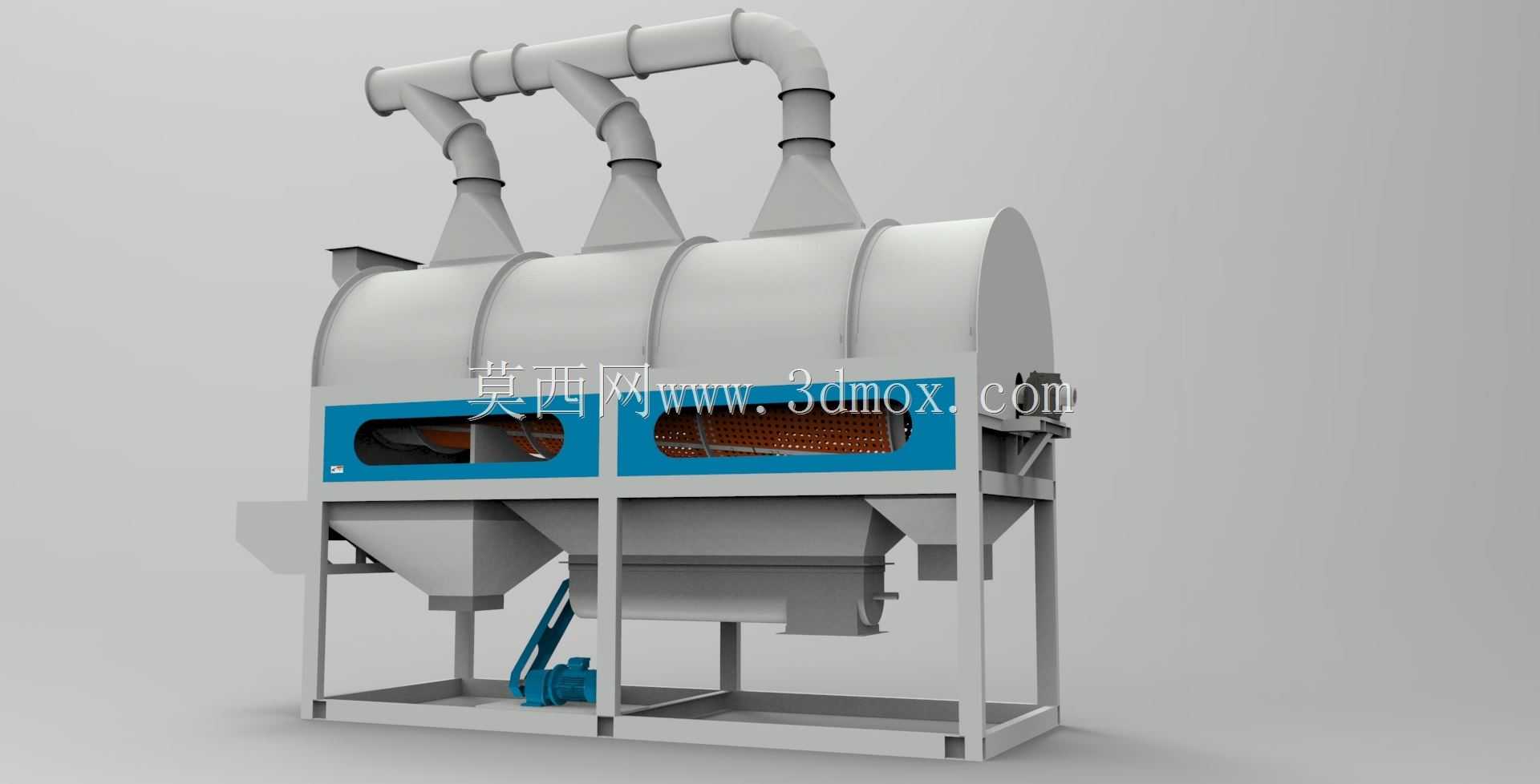

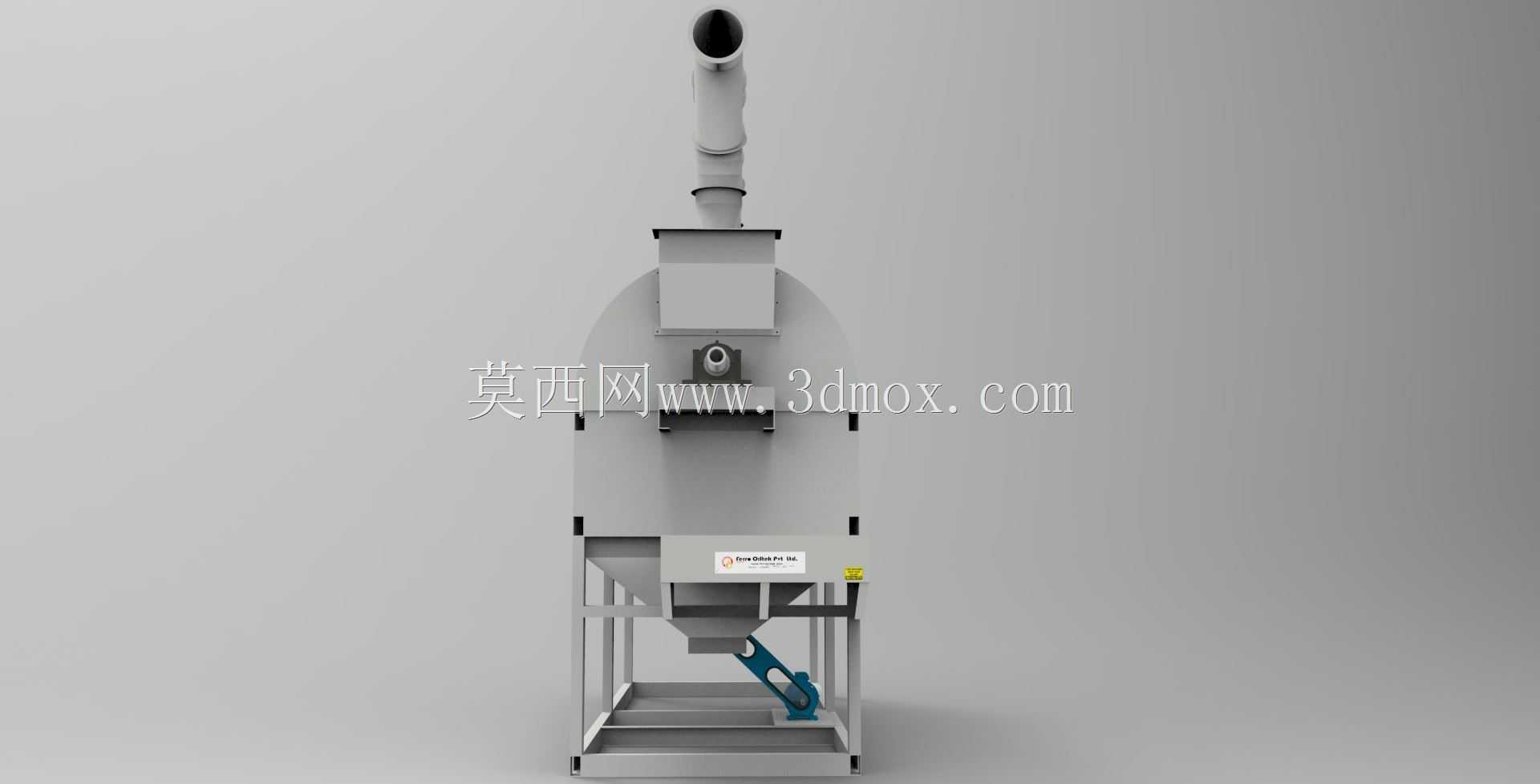

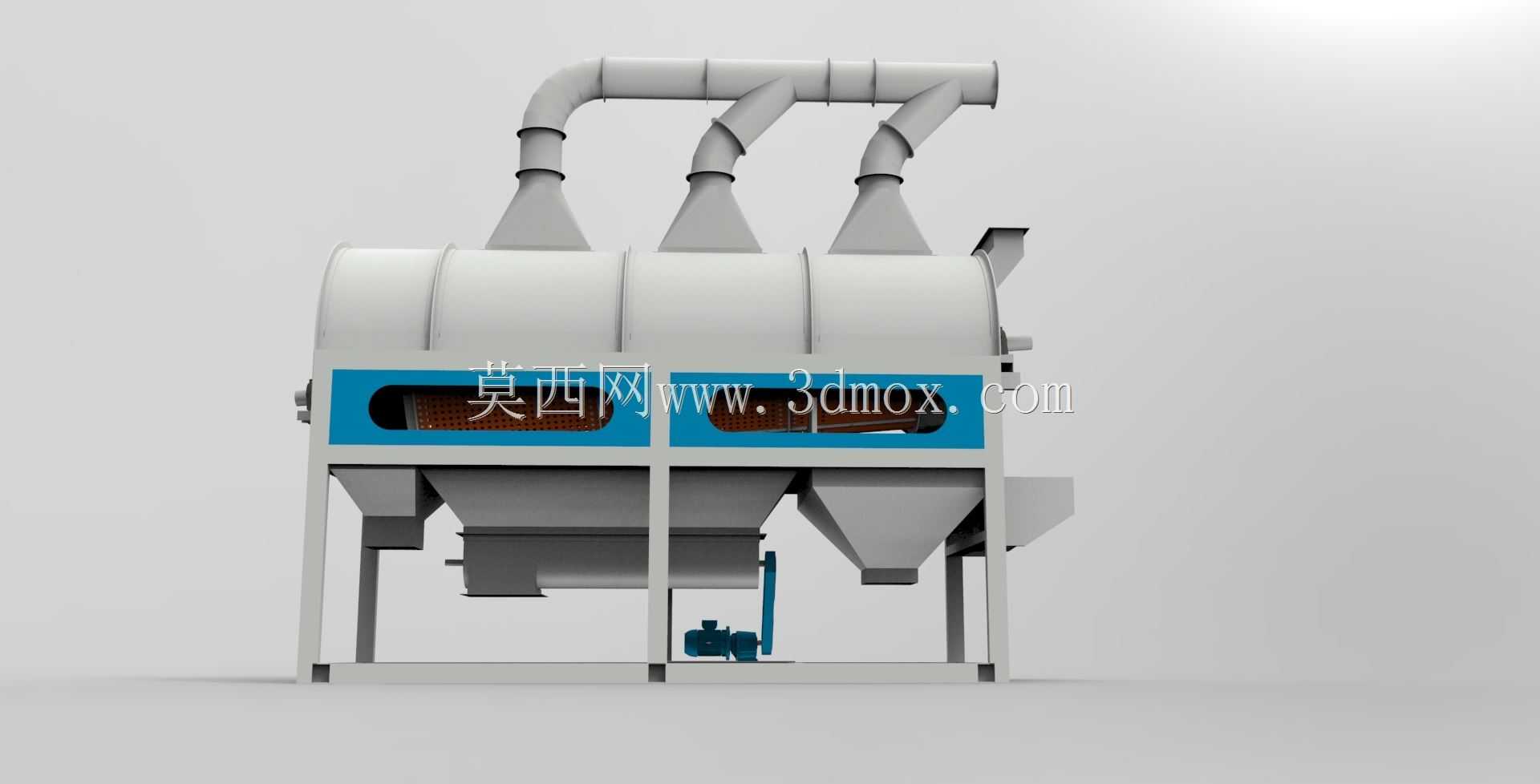

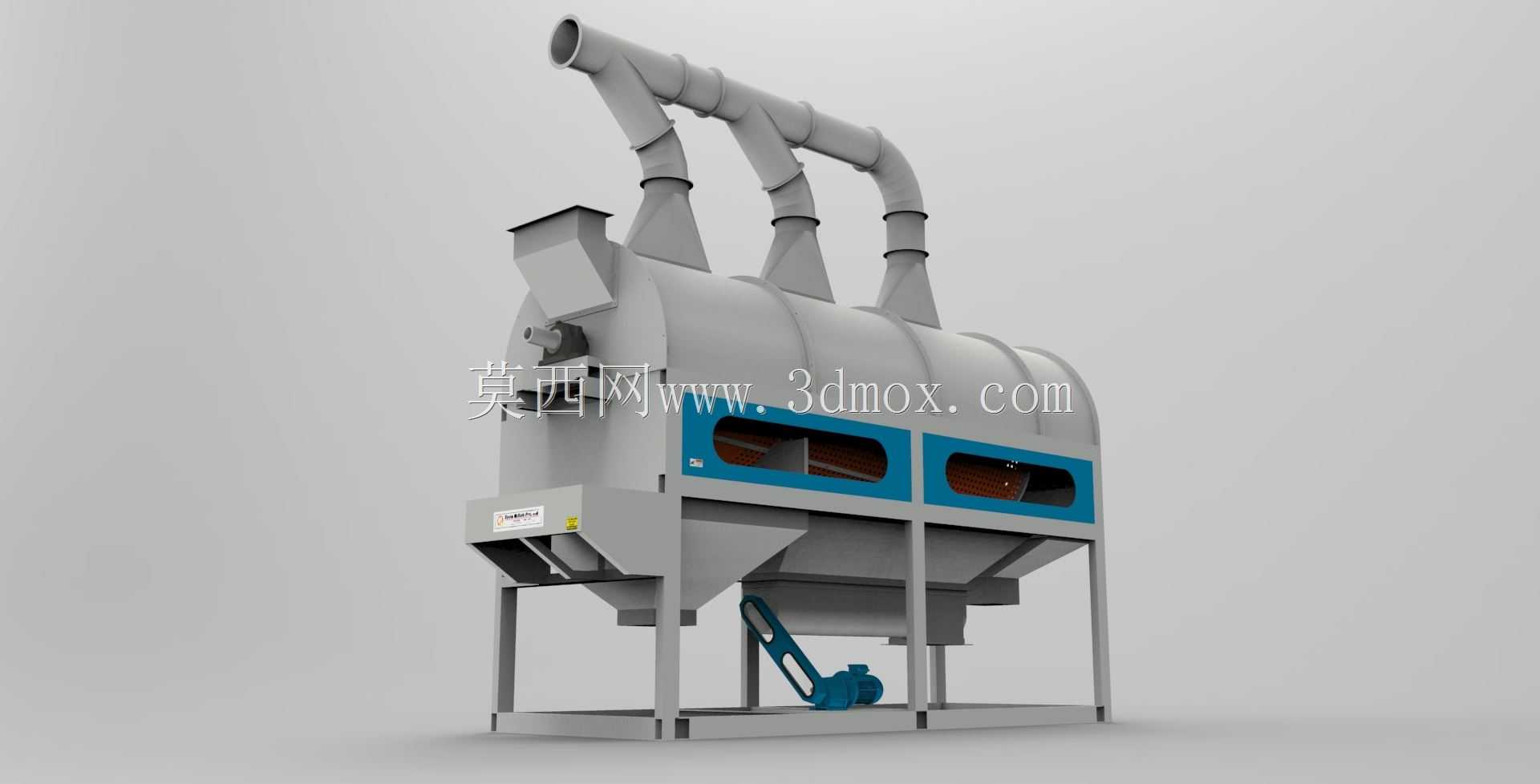

在油料加工生产线的前端预处理工段，棉籽预净化设备是承接原料来料与后续轧胚、蒸炒工序的核心前置单元，主要用于去除棉籽原料中夹带的棉叶、棉秆、尘土、瘪粒及重质杂质，避免硬质杂质进入后续加工设备造成轧辊磨损、输送管路卡堵，同时降低后续工段的除尘负荷，保障整条油料加工线的连续稳定运行。该设备采用卧式回转滚筒筛配合多道风选管路的组合结构，主体卧式滚筒筛沿机架长度方向布置，外部设置密封罩壳减少作业过程中的粉尘外溢，罩壳顶部沿滚筒轴向排布三根独立的风选支管，统一汇入主风路连接外部除尘风网，可在筛筒转动过程中及时抽走筛面扬起的轻质杂质，避免轻质杂随筛下物料进入下一工序。设备进料端设置顶部进料斗，来料经进料斗缓冲后均匀进入回转筛筒内部，筛筒内壁设置导料螺旋与扬料板，随筛筒转动过程中将棉籽不断向前输送同时将物料抛散，让物料充分与筛面接触，不同粒径的杂质通过对应筛孔落入筛下集料斗，经底部的螺旋输送结构统一排出，筛筒末端设置出料口，完成预净化的棉籽经出料口落入后续输送设备。机架采用型钢焊接框架结构，底部设置可调式支撑脚，可根据现场安装地面的平整度调整设备水平度，驱动单元布置在设备侧下方，通过链传动带动筛筒转动，传动部位设置安全防护罩避免作业触碰风险，罩壳侧面开设带透明视窗的检修门，可在设备运行过程中观察内部筛面的物料流动状态，停机时可打开检修门完成筛面清理、筛网更换等维护作业。从安装边界来看，设备整体沿长度方向预留传动侧与非传动侧的检修空间，顶部风路支管需对接车间除尘风网，安装时需保证进料口与上游来料输送设备出料口的密封衔接，出料口与下游输送设备的落差需满足物料自流角度要求，避免物料堆积堵料。设计过程中重点考虑了筛筒的转速匹配，转速过高会导致物料贴附筛面无法有效抛散，降低筛分效率，转速过低则会导致物料在筛面停留时间不足，杂质去除率达不到工艺要求，同时风选支管的风速控制也经过匹配，既要保证轻质杂质能被有效吸走，也要避免完整饱满棉籽被风路带走造成原料损耗，设备底部的集料斗采用大倾角溜槽设计，避免筛下杂质在斗内积料搭桥，保障排杂顺畅。
