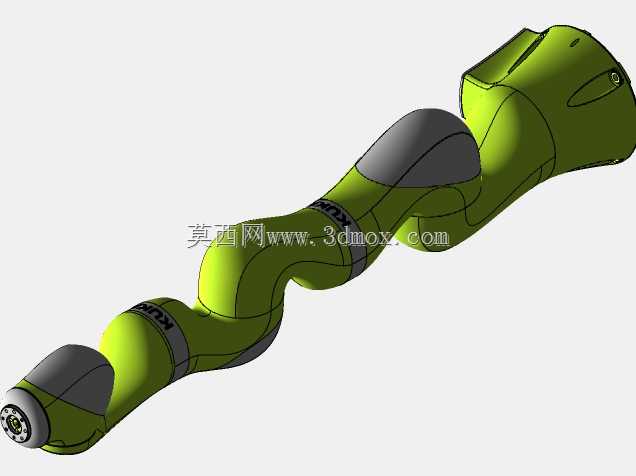

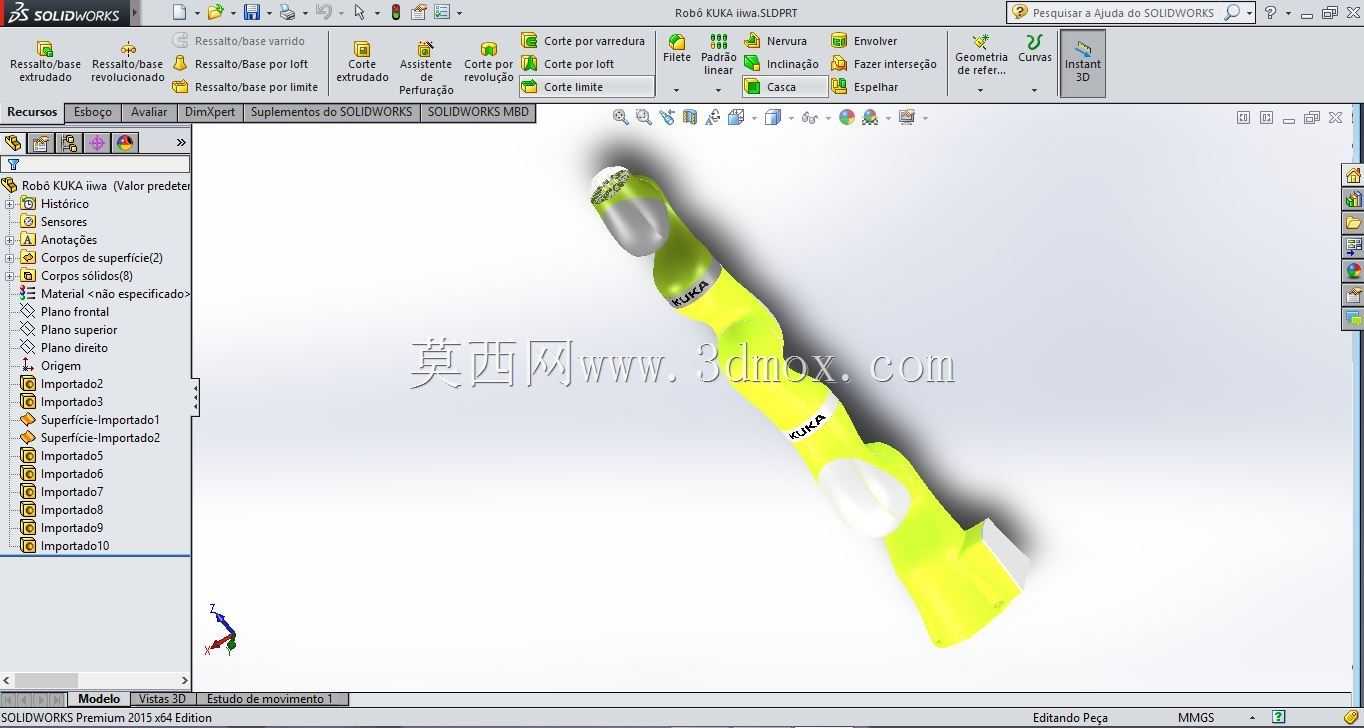

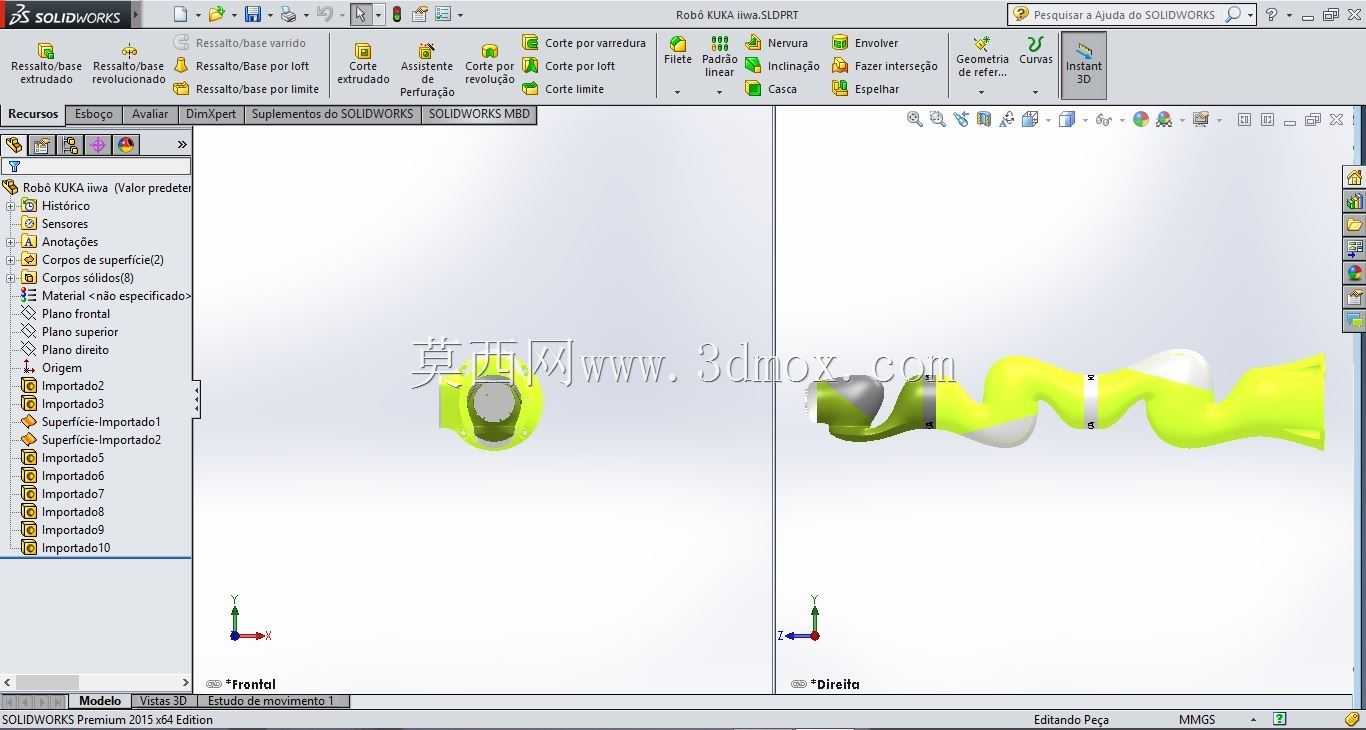

库卡iiwa协作型工业机器人结构设计

在3C电子精密装配、汽车零部件柔性上下料、实验室样本自动化转运这类对人机共融安全性要求极高的作业场景里，传统重载工业机器人受限于安全围栏的部署约束，很难适配产线灵活换型、小批量多批次的生产需求，库卡iiwa这类轻量化协作机械臂的三维结构设计，刚好填补了这一细分场景的设备选型空白。从结构设计逻辑来看，这款机械臂采用七自由度冗余构型，区别于常规六轴工业机器人的运动解算逻辑，额外的冗余关节让机械臂在狭窄工位内可以实现更灵活的姿态调整，哪怕是在设备排布密集的装配工位，也能绕过周边工装夹具的干涉区域，抵达传统六轴臂无法覆盖的作业点位，适配复杂工位的作业需求。各关节模组采用一体化集成设计，将伺服驱动单元、谐波减速组件、扭矩反馈传感器全部整合在关节壳体内，没有外露的走线管线，既降低了车间粉尘、切削液对线路的侵蚀风险，也避免了机械臂运动过程中管线剐蹭周边设备的隐患。关节内置的扭矩传感器可以实时检测各轴的受力变化，当机械臂运行过程中碰到人体或者周边障碍物时，能在毫秒级时间内触发停止动作，不需要额外加装安全围栏就可以实现人机协同作业，大幅缩减产线的部署占地面积。从安装边界来看，这款机械臂的基座采用标准法兰接口设计，可以直接适配市面主流的工装台、AGV移动底盘、立式安装支架的安装孔位，不需要额外设计定制转接板，安装面的平面度公差要求控制在0.1mm以内，固定螺栓的预紧力矩按照对应规格的标准值施加，就能保证机械臂高速运行时的基座稳定性，不会出现共振偏移的问题。机械臂的臂展覆盖范围适配常见的工位作业半径，末端负载可以满足轻型工件抓取、精密螺丝锁付、视觉检测点位移动这类常规作业的载荷需求，各关节的运动速度参数经过匹配调校，在保证作业节拍的同时，也能兼顾运动过程的平顺性，不会因为启停加速度过大导致末端工件出现甩动偏移的问题。从结构细节来看，臂体采用高强度铝合金材质做轻量化处理，在保证整体结构刚性的前提下，尽可能降低自身运动惯量，让机械臂在高速往复运动过程中可以更快达到稳定状态，提升重复定位精度。各关节的密封结构采用多重密封圈设计，防护等级可以适配普通工业车间的作业环境，哪怕是有少量粉尘、轻微油雾的生产场景，也不会轻易出现关节进尘导致的卡滞、磨损问题。末端执行器的安装接口采用标准快换结构设计，可以根据不同的作业需求快速更换夹爪、吸盘、焊枪、螺丝批头等作业工具，换型过程不需要重新拆解机械臂主体结构，只需要对接快换接口的气路、电路触点就能完成工具切换，适配柔性产线快速换产的需求。在做产线布局规划的时候，需要提前核算机械臂的运动包络范围，在包络区域内避免布置固定的刚性障碍物，虽然机械臂带碰撞检测功能，但长期无意义的碰撞触发还是会对关节减速组件造成不必要的冲击损耗，合理预留安全运动间隙，既能保证作业安全，也能延长设备的使用寿命。另外这款机械臂的走线全部从臂体内部穿过，在做三维仿真的时候，可以完全不用考虑外部管线的运动干涉问题，大幅缩短产线仿真的调试周期，结构设计的时候也不用额外预留管线的弯折空间，让整体工位布局可以更加紧凑。
