分布式力有限元分析教学用机械构件

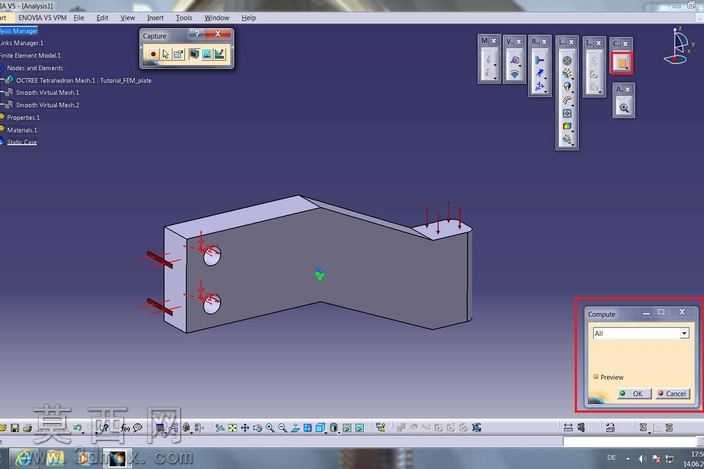

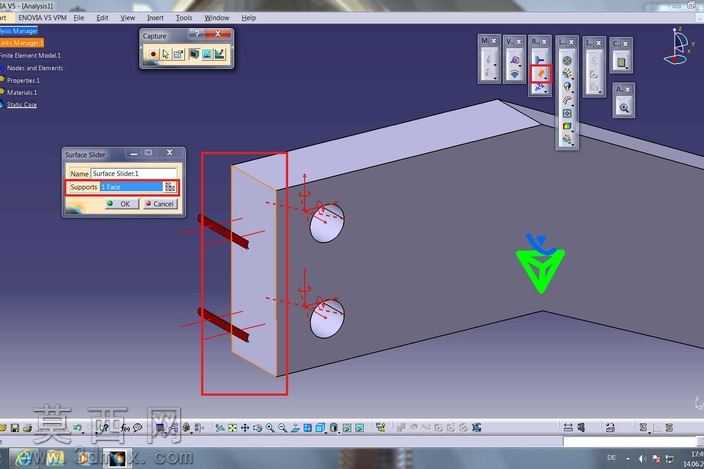

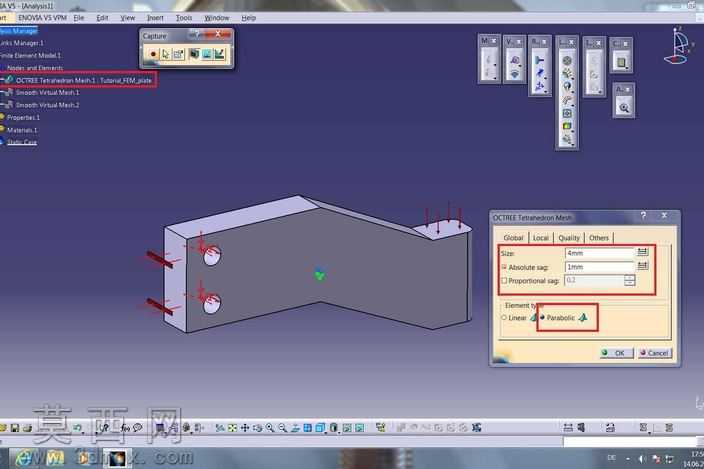

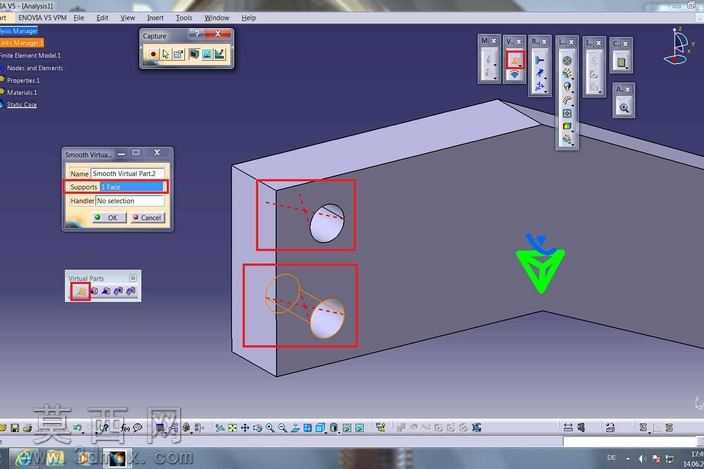

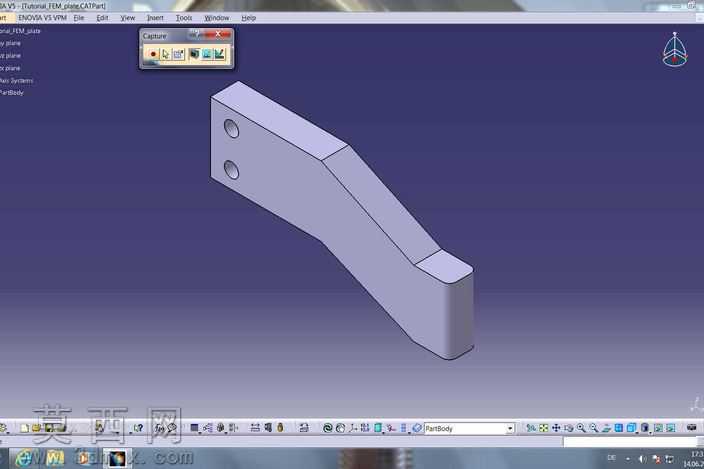

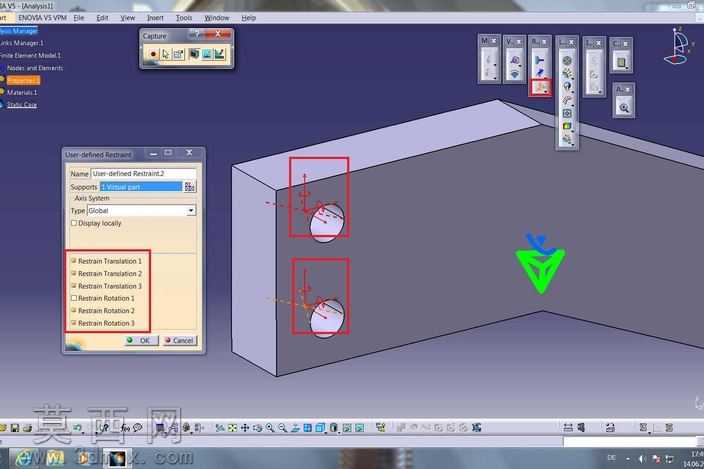

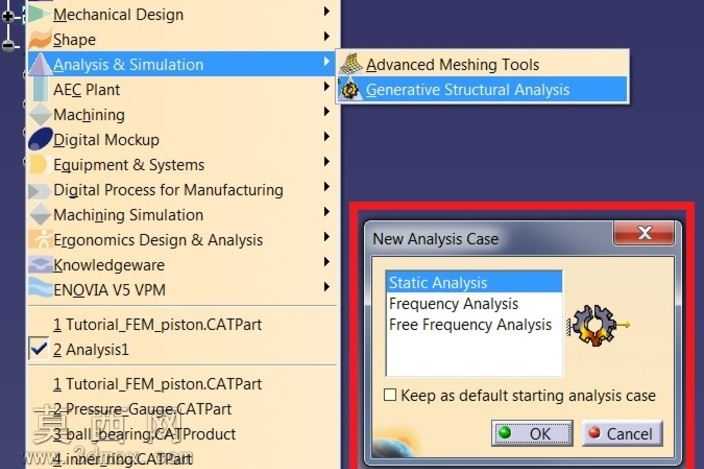

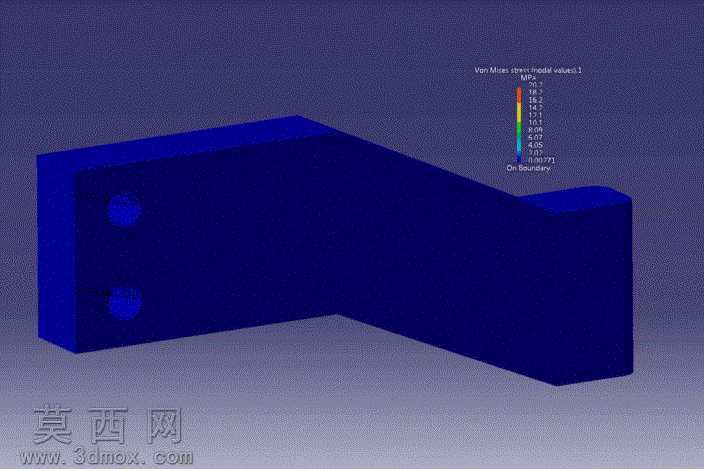

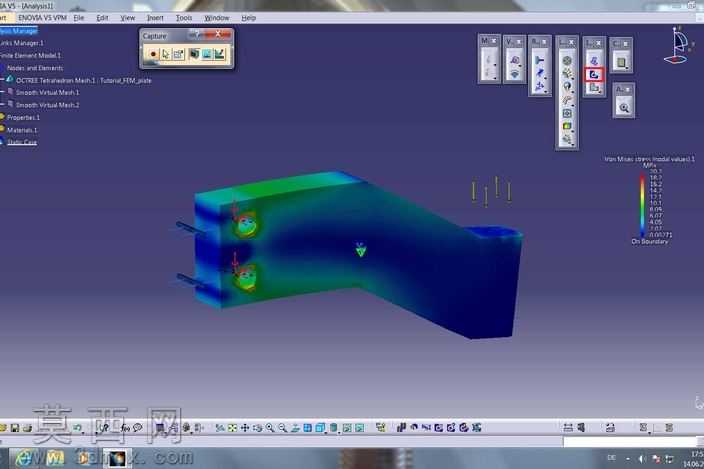

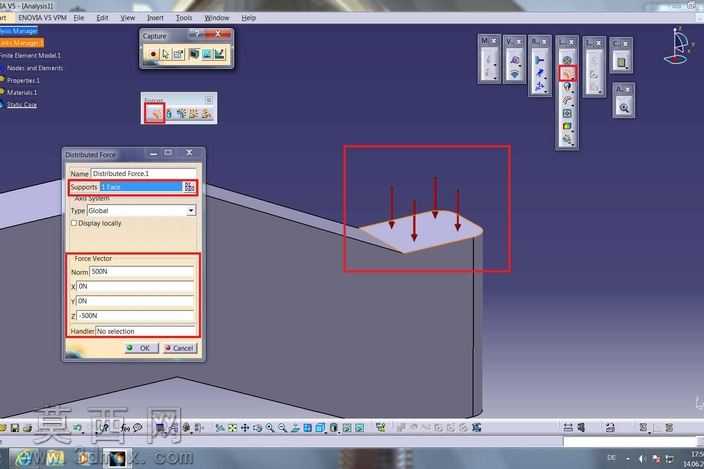

本作品为面向CatiaV5有限元分析教学打造的机械受力构件模型，整体采用L型块状结构设计，构件左侧立面设置两个同轴圆形安装孔位，用于模拟实际工况下的螺栓固定约束场景，右侧延伸段为受力承载区域，整体结构简洁规整，能够清晰呈现分布式载荷作用下的力学传递路径，适合作为有限元入门教学的典型案例。建模阶段采用实体拉伸特征完成主体轮廓构建，通过孔特征精准定位安装孔位置，对构件棱边做微小圆角过渡处理，避免有限元计算过程中出现应力奇异问题，模型几何特征完整无破面，能够直接导入仿真模块完成网格划分。材质设定选用常用工程结构钢参数，赋予模型均匀的各向同性材料属性，匹配实际机械构件的材料力学性能，确保仿真计算结果具备工程参考价值。有限元分析流程中，首先对两个安装孔施加全固定约束，模拟构件通过螺栓紧固在基座上的实际安装状态，随后在构件右侧承载面施加均匀分布的垂直向下载荷，还原实际工况中分布式外力的作用形式；网格划分采用二阶四面体单元，对应力集中潜在区域做网格加密处理，平衡计算精度与求解效率。后处理阶段通过云图直观展示构件整体的应力分布梯度，能够清晰观察到安装孔周边、构件转角位置的应力集中现象，同时输出位移变形云图呈现载荷作用下的构件形变趋势，配套教学内容完整覆盖从模型导入、材料赋予、约束加载、网格划分到结果后处理的全流程操作，帮助学习者快速掌握CatiaV5环境下分布式载荷的有限元分析方法，理解结构受力分析的核心逻辑，学会识别构件应力集中风险区域，为后续实际机械结构的强度校核、优化设计打下扎实基础。
