入门级FDM可打印四旋翼飞行器结构设计

这款四旋翼飞行器的结构设计从落地制造的角度出发，优先适配熔融沉积成型的3D打印工艺特性，在结构简化与功能完整性之间做了针对性平衡，没有为了追求外观复杂度增加无必要的支撑结构，也没有过度削减受力部位的结构强度，能够满足入门级航模爱好者自行打印组装、开展低空飞行测试的实际需求。从实际应用场景来看，这类轻量化四旋翼结构既可以作为青少年航空科普教学的实操载体，让学习者在组装调试过程中理解旋翼升力配比、飞控安装逻辑、重心配平等基础航空知识，也可以作为小型航拍、室内环境巡检的搭载平台，在预留的机身中部舱体内可以放置轻量化的飞控板、微型电池与小型摄像模块，满足短距离、低载荷的作业需求。

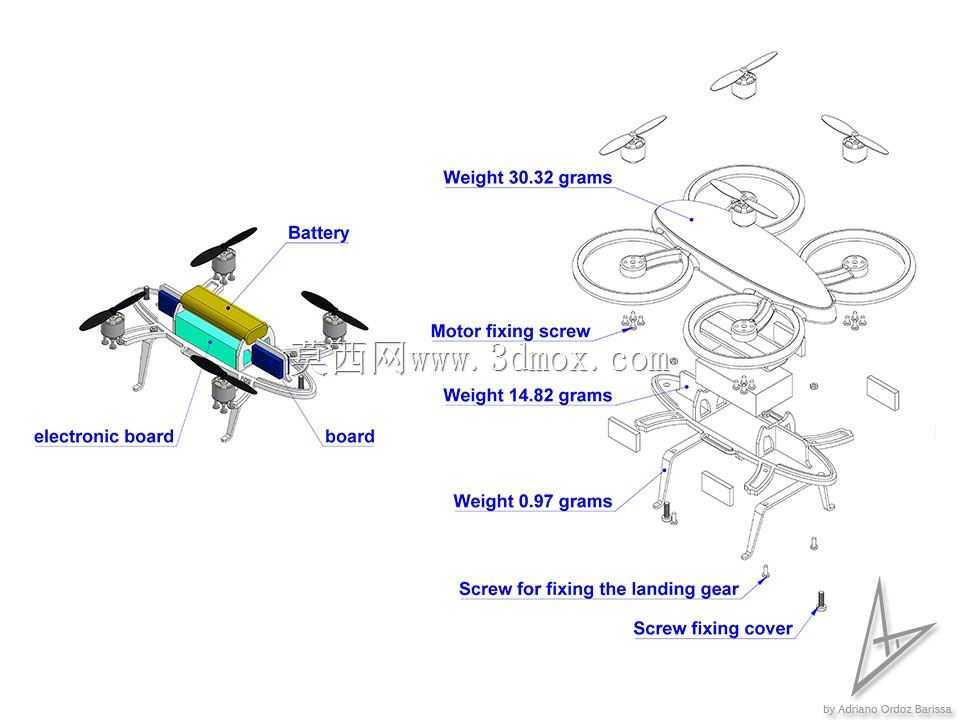

设计过程中首先考虑的是FDM打印工艺的成型限制，所有外露的结构件都做了最小壁厚校核，受力集中的机臂与机身连接位置做了圆弧过渡处理，避免直角结构在打印过程中出现层间结合力不足、受力易断裂的问题；旋翼外围的保护圈采用一体化弧形结构，不需要额外添加打印支撑，打印完成后去除底部 raft 即可直接使用，既能够在飞行碰撞时缓冲冲击力保护旋翼桨叶，也能避免高速旋转的桨叶触碰操作人员造成划伤，适配室内飞行、新手练习的使用场景。机身主体采用上下分舱的结构布局，下部舱体预留了标准的电池安装槽位，能够适配常规容量的2S航模锂电池，安装时不需要额外做结构修改，电池装入后可以通过卡扣结构固定，避免飞行过程中电池移位导致重心偏移；上部舱体预留了飞控板与电调的安装孔位，孔位间距匹配市面上主流的微型飞控安装尺寸，电子元件的走线槽沿着机臂内侧布置，既可以避免走线外露影响气动外形，也能防止飞行过程中走线被旋翼剐蹭造成短路故障。

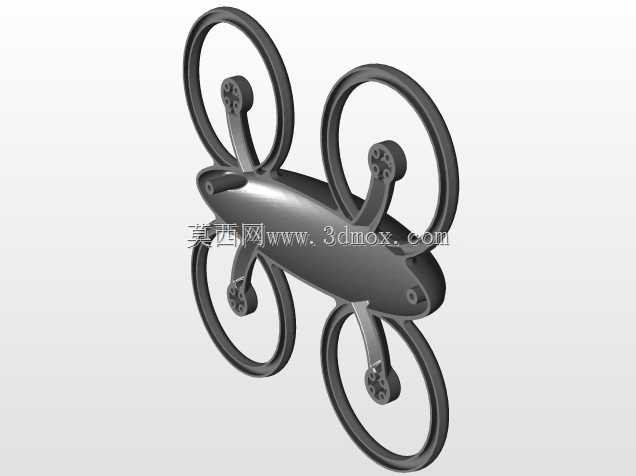

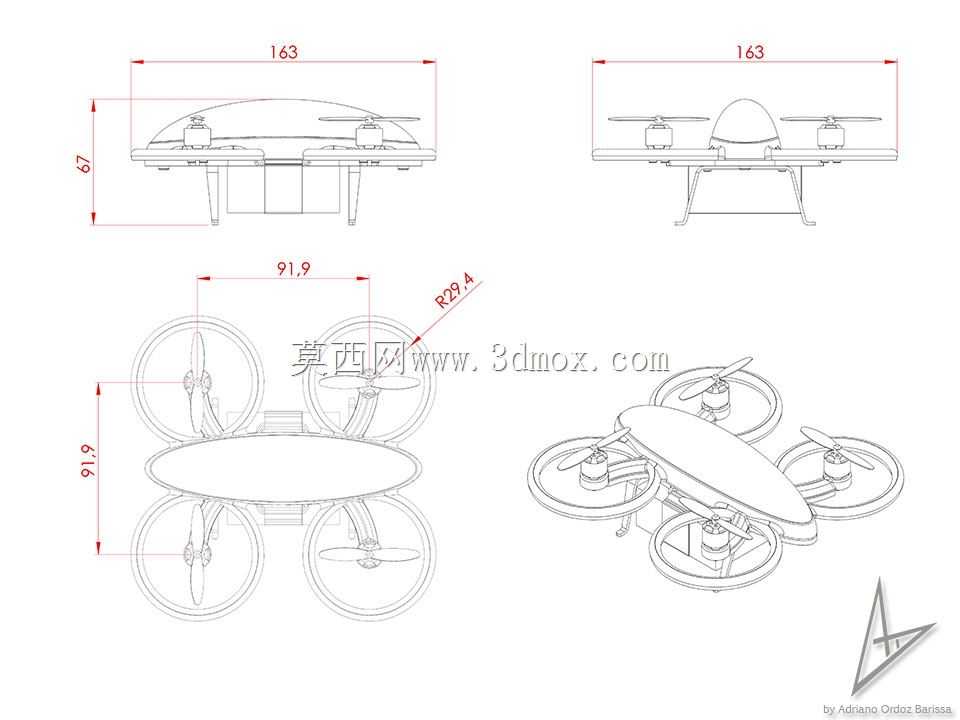

从安装边界来看，四个机臂的长度经过反复校核，在搭配指定尺寸的正反桨时，相邻旋翼的旋转平面不会出现重叠干涉，机臂末端的电机安装座适配常规规格的微型有刷/无刷电机，安装孔位做了沉头处理，电机固定后螺丝不会突出机臂表面，减少飞行过程中的空气阻力；起落架采用一体化的支脚结构，与机身下部直接连接，支脚的高度经过测算，能够保证机身下部搭载的摄像模块不会在降落时触碰地面，同时支脚的倾斜角度做了优化，降落时可以分散冲击力，避免硬着陆导致机臂断裂。结构设计过程中没有采用需要粘接、拼接的复杂分体结构，除了电子元件与标准紧固件之外，所有结构件都可以通过单次打印完成，不需要后期做大量的打磨、修配工作，降低了普通爱好者的制作门槛；旋翼保护圈与机臂采用一体化连接设计，不需要额外安装固定件，整体结构的连接刚性更好，飞行过程中不会出现保护圈松动移位的问题。针对FDM打印常见的翘曲问题，所有结构件的底部都做了加宽的底边设计，打印时能够更好地附着在打印平台上，减少打印失败的概率；结构的壁厚统一设置为适配常规0.4mm喷嘴的打印尺寸，不需要调整特殊的打印参数，使用常规的PLA耗材即可完成打印，打印完成后的结构强度能够满足日常飞行的受力需求，即使出现轻微的碰撞损坏，也可以直接重新打印单个部件替换，不需要整体更换整机结构。在重心配平的设计上，电池舱、飞控安装位都设置在机身的几何中心位置，组装完成后只需要微调电池位置即可完成重心配平，不需要额外增加配重块，能够有效降低整机重量，提升续航时间；机臂的倾斜角度经过优化，旋翼产生的下洗气流不会直接冲击机身主体，减少了气动干扰对飞行稳定性的影响，即使是入门级的飞控也能实现稳定的悬停与基础飞行动作。
