FDM工艺可打印四旋翼小型飞行器结构

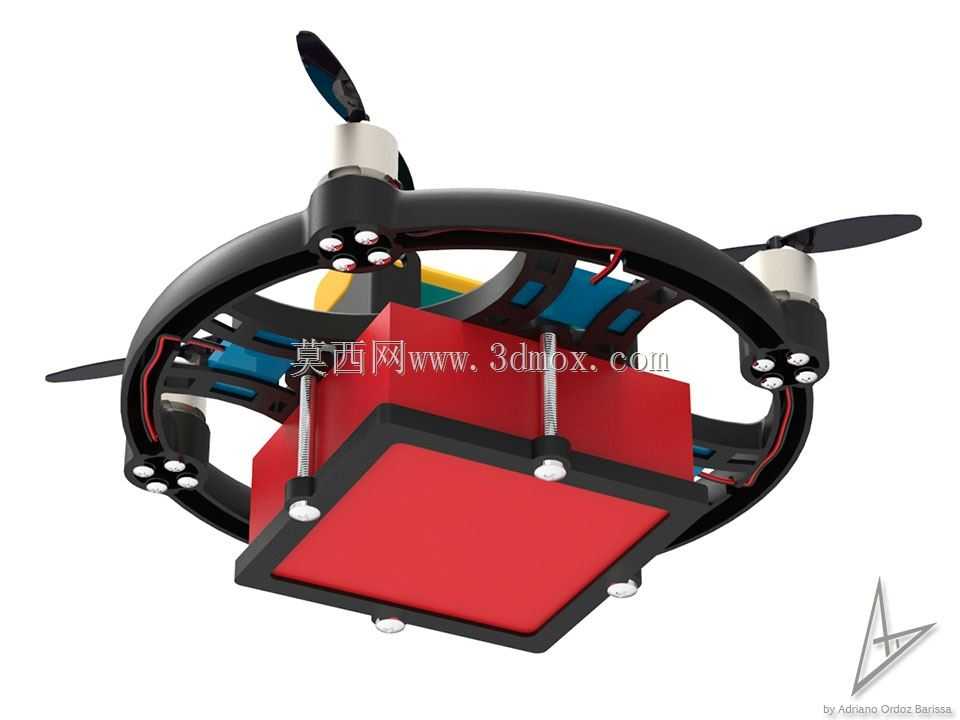

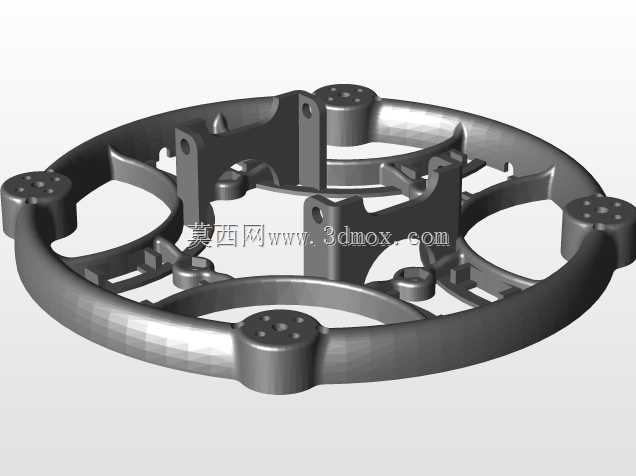

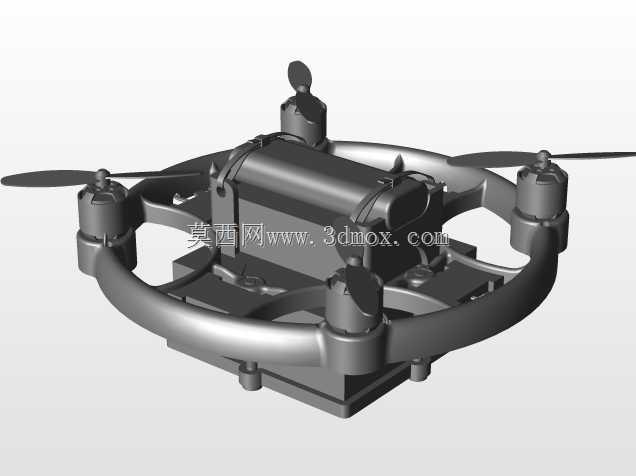

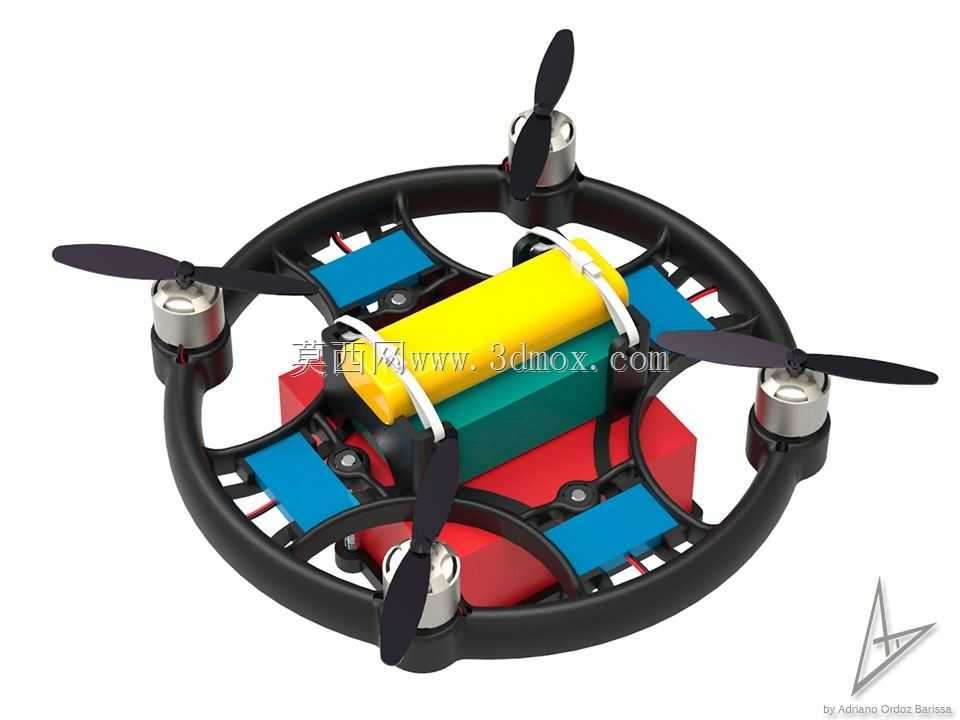

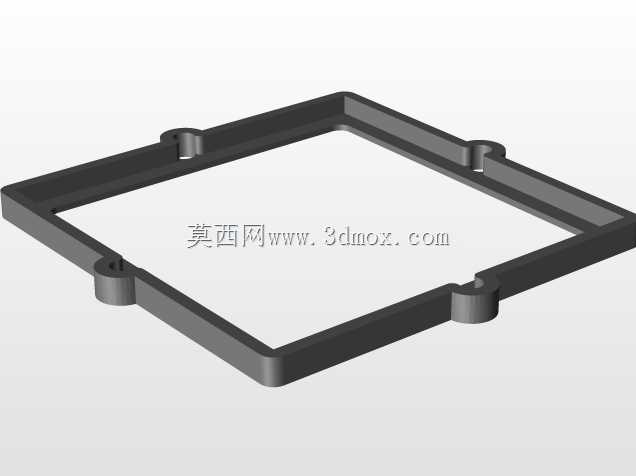

这套可通过FDM工艺制作的小型四旋翼结构，核心定位是面向入门级航模爱好者、青少年科创实践场景的轻量化飞行载体，可用于室内短距飞行体验、基础飞控算法验证、科创教学演示等场景，不需要复杂的工业级加工设备，普通桌面级FDM打印机即可完成全部结构件的制作，大幅降低了小型四旋翼飞行器的制作门槛。从结构设计思路来看，整体采用环形全包络机架布局，区别于传统外露机臂的四旋翼结构，环形外框将四个旋翼的旋转范围完全包裹在内，一方面可以避免飞行过程中旋翼碰撞障碍物造成炸机损坏，另一方面也能在新手操作失误坠机时，通过外框的形变吸收大部分冲击能量，保护内部的动力组件、电池与飞控板不受损伤。机架的主体结构采用分体拼接设计，所有打印件均无大角度悬空结构，打印时不需要添加大面积支撑，既减少了打印耗材的浪费，也避免了支撑拆除后留下的表面瑕疵影响装配精度，各拼接部位采用定位卡槽加少量胶水粘接的固定方式，不需要额外的金属紧固件，进一步降低了装配难度与整体重量。动力组件的安装位采用标准化卡槽设计，适配常用的8520空心杯电机，电机安装座预留了走线槽，电机的供电线可以直接嵌入机架的走线槽内，避免飞行过程中电线被旋翼打到造成短路，四个电机安装位的中心距经过反复调校，保证相邻旋翼的气流不会产生过度干扰，提升飞行时的姿态稳定性。电池安装位位于机架中心区域，采用弹性绑带固定的方式，可以适配不同容量的小型锂电池，用户可以根据自身对续航时间与飞行重量的需求，灵活选择不同规格的电池，中心区域同时预留了飞控板与电调的安装空间，安装平面做了平整化处理，保证飞控板安装时处于水平状态，避免安装倾斜导致的姿态解算误差。从安装边界尺寸来看，整体机架的外圆直径控制在120mm以内，属于典型的微型四旋翼尺寸，旋翼采用65mm规格的正反桨，安装后整机高度不超过35mm，非常适合在室内狭小空间内飞行，不会因为尺寸过大碰到室内的家具或者其他物品。机架的各个功能模块采用分区布局，环形外框内侧均匀分布了四个电机安装臂，臂厚经过受力仿真优化，在保证足够结构强度的前提下尽可能做薄，减少不必要的重量，中心承载区域做了局部加厚处理，用来承受电池与飞控板的重量，同时在坠机时可以将冲击力分散到整个环形外框上，避免中心区域直接受力损坏。考虑到FDM打印件的层间结合强度特性，机架的受力方向均沿着打印层的走线方向布置，避免层间受力导致的结构断裂，所有转角位置都做了圆角过渡，减少应力集中的问题，即使发生轻微碰撞也不会出现直角处开裂的情况。这套结构在实际使用时，用户只需要打印完所有结构件，将电机、飞控、电池等标准配件按照卡槽位置安装固定，完成简单的接线与飞控校准即可实现飞行，不需要复杂的机械加工或者定制零件，非常适合作为3D打印实践与航模入门的结合项目，既可以让使用者熟悉FDM打印的工艺特点与结构设计要点，也能通过组装调试的过程了解四旋翼飞行器的基本工作原理。机架的环形外框还预留了拓展安装位，用户可以根据自身需求加装小型摄像头、LED灯带等拓展配件，满足不同场景下的使用需求，比如加装微型摄像头后可以实现第一视角飞行体验，加装LED灯带后可以在光线较暗的环境下飞行，提升飞行的趣味性。
