可3D打印四旋翼飞行器结构设计

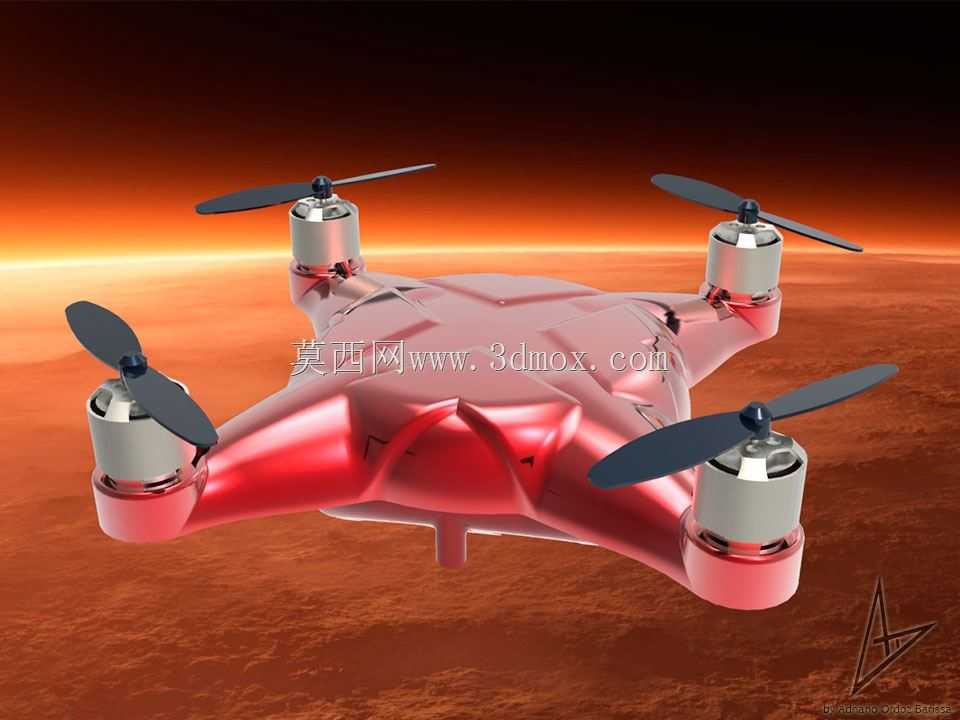

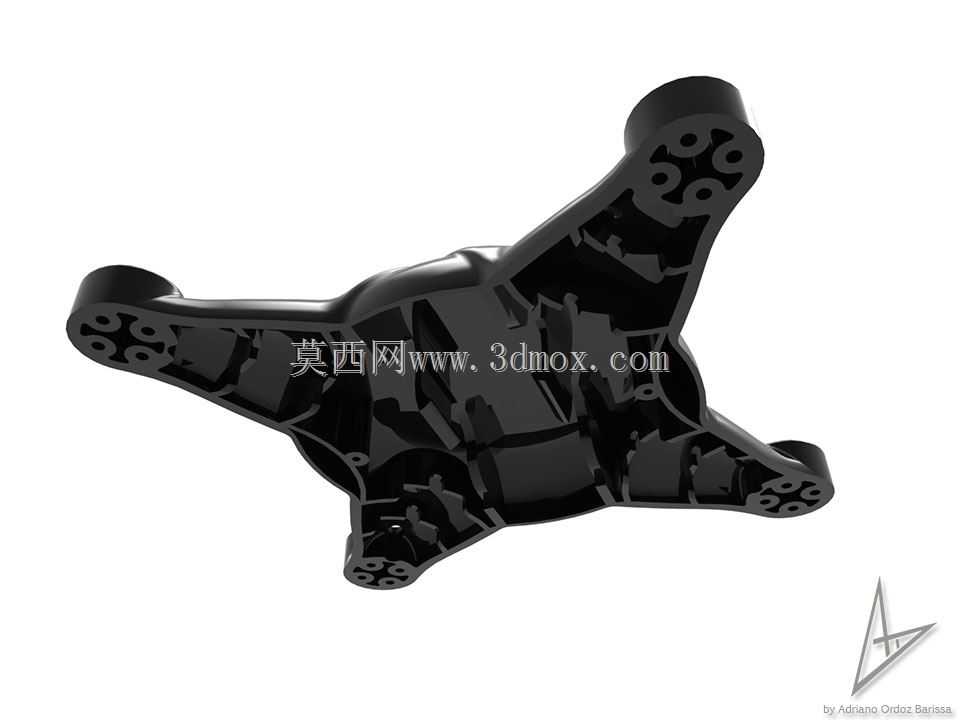

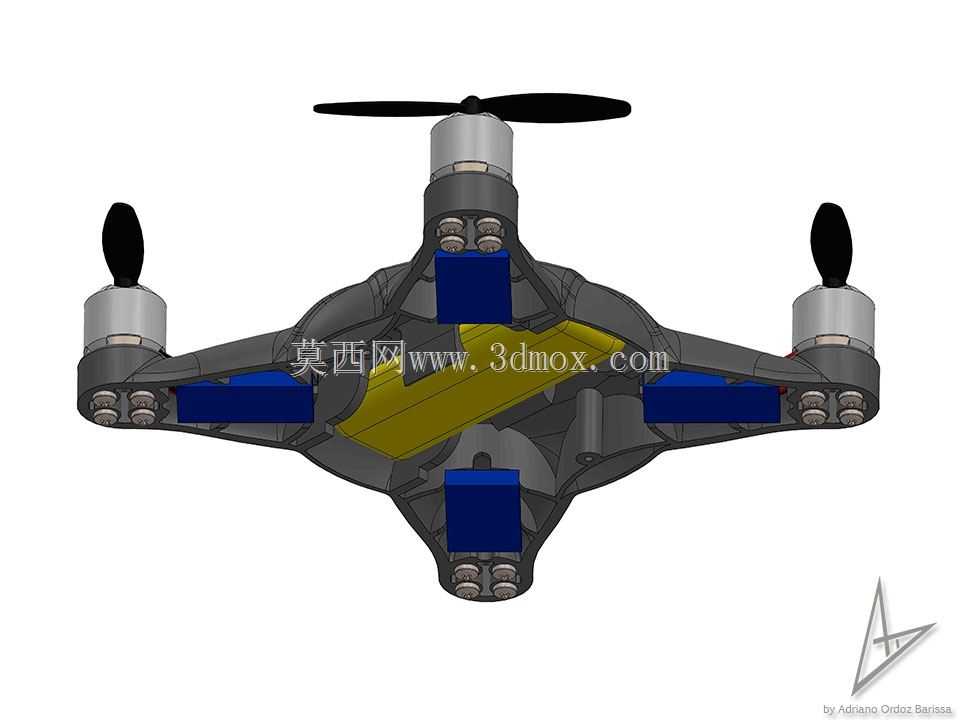

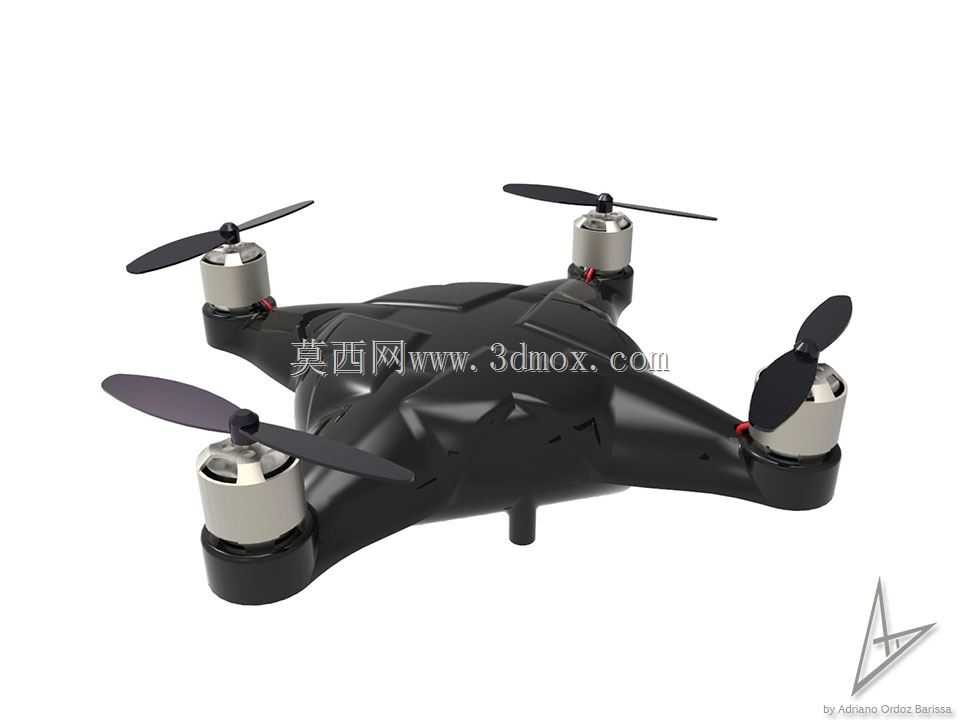

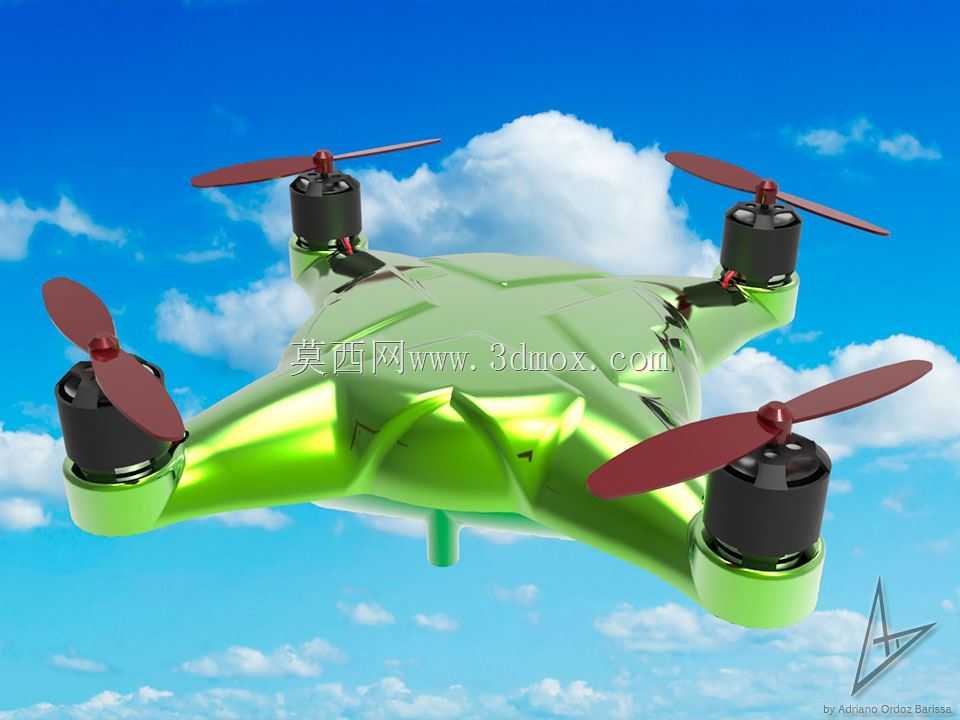

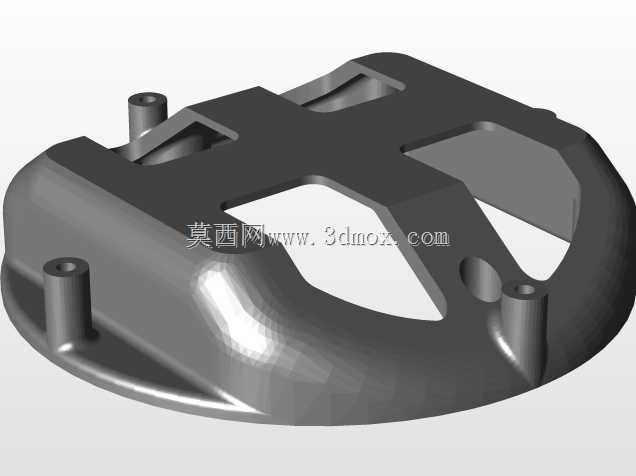

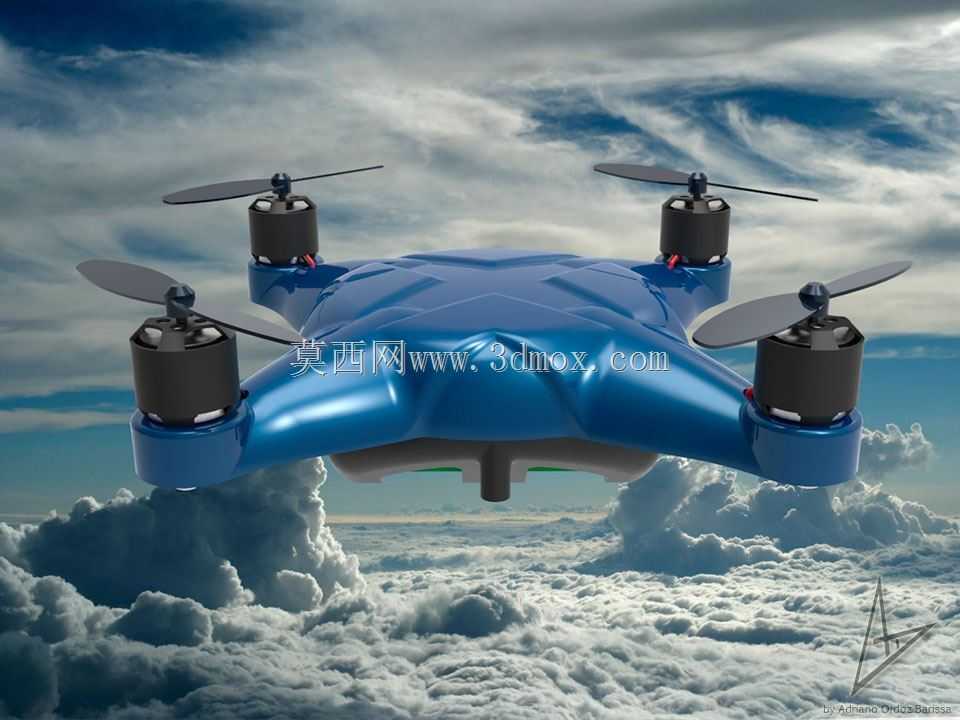

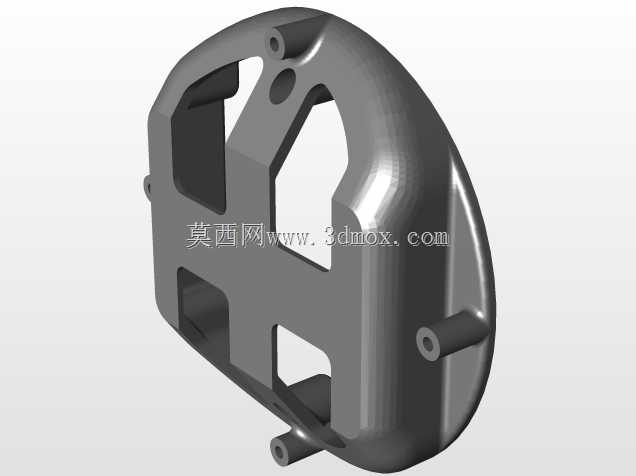

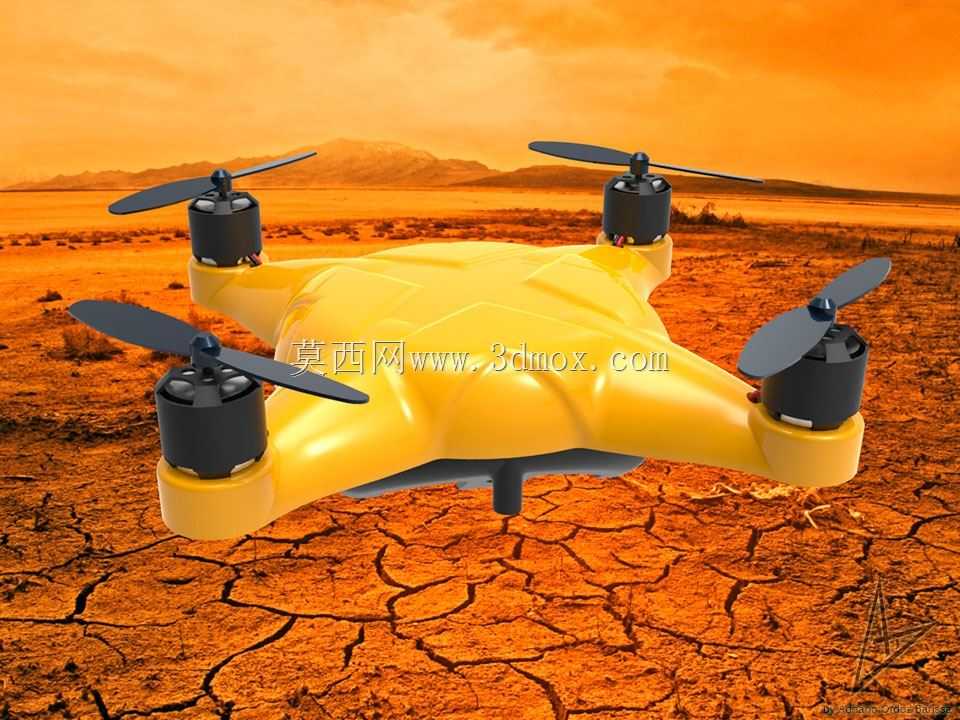

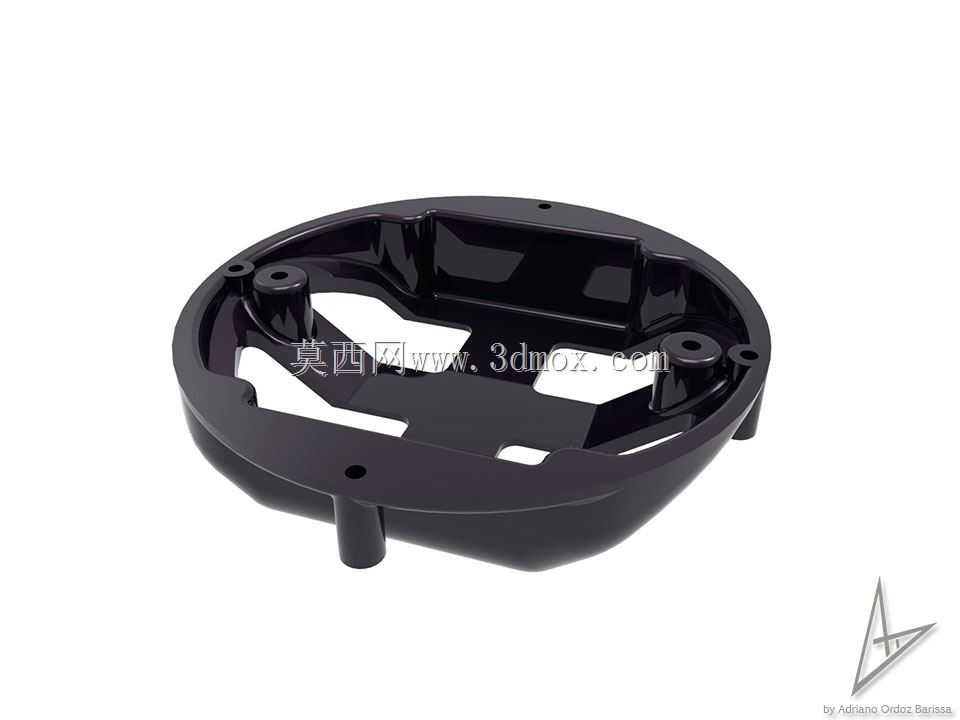

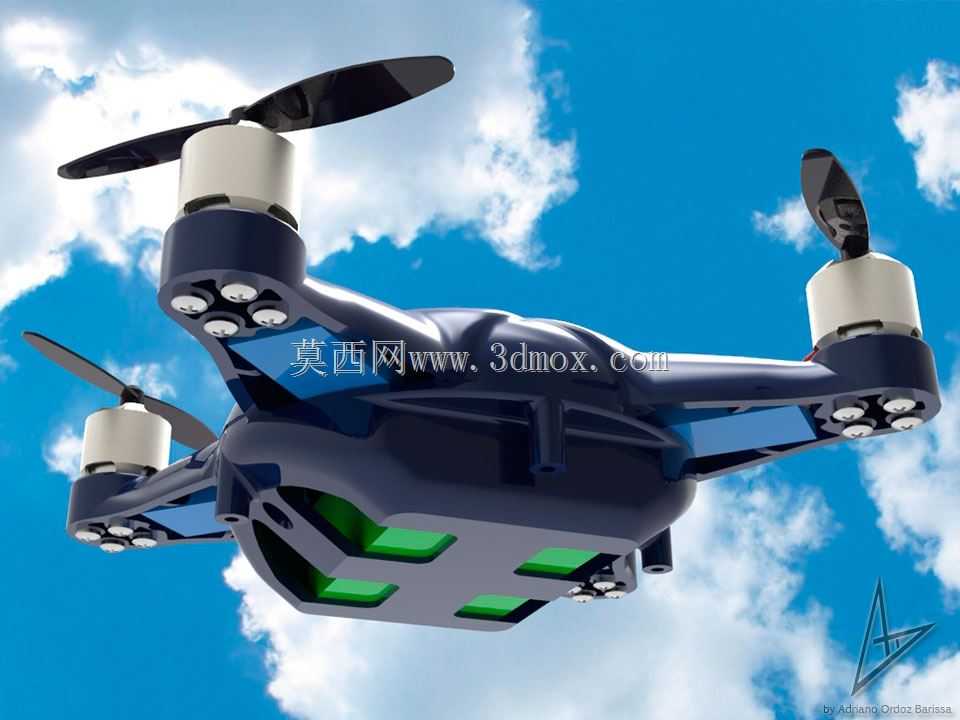

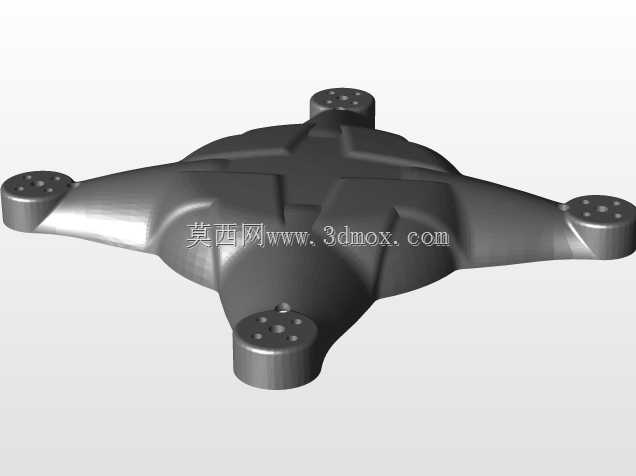

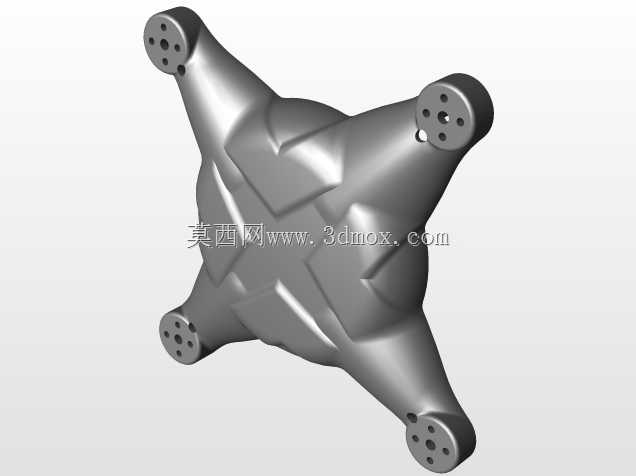

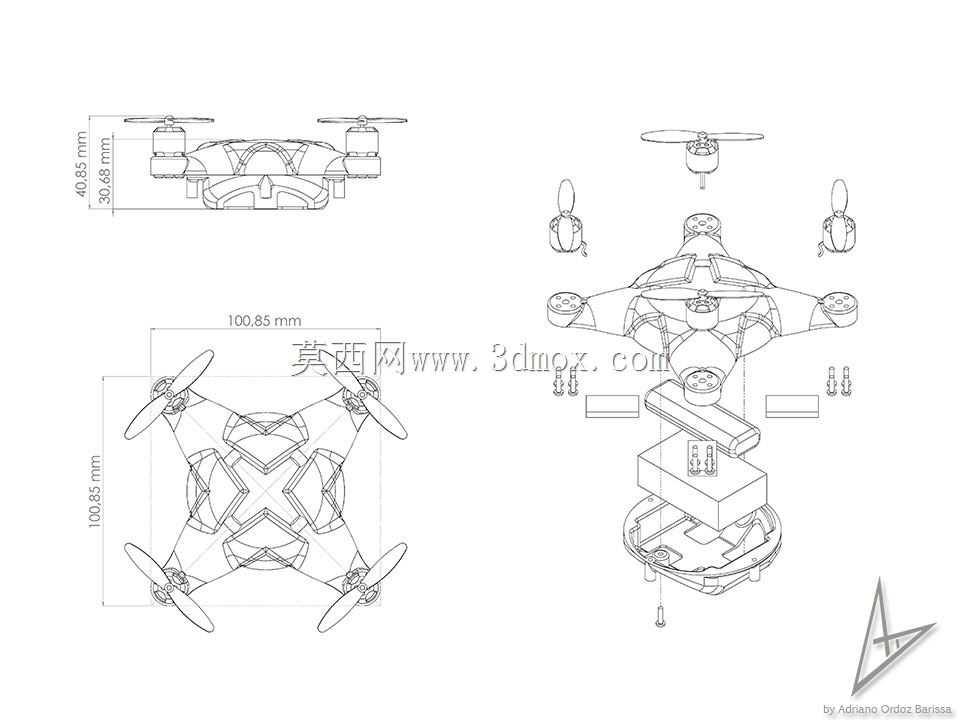

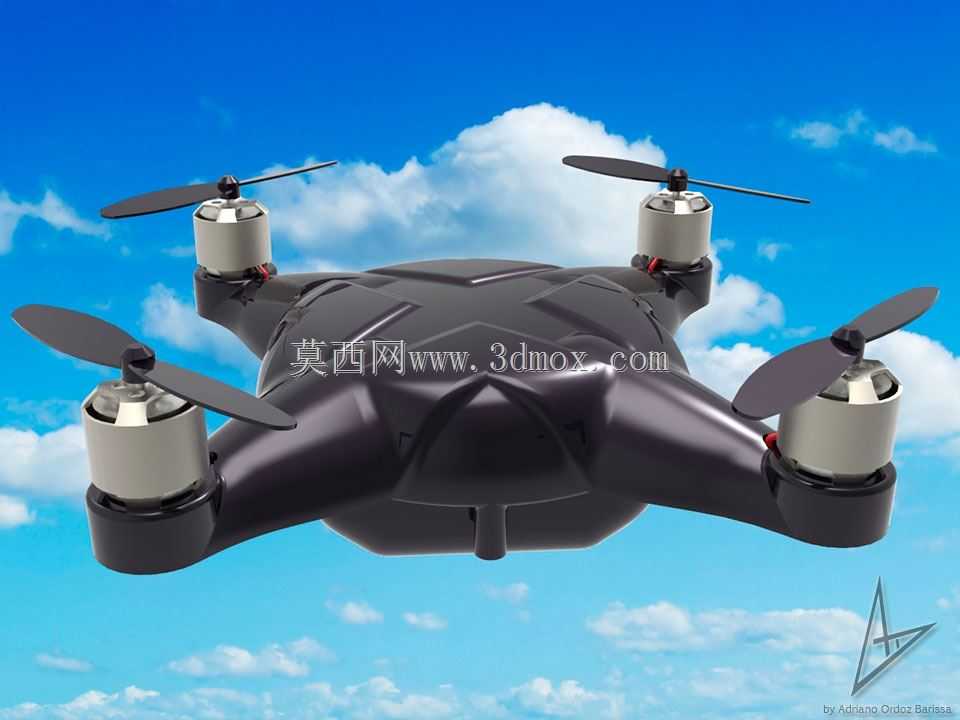

这款四旋翼飞行器的结构设计完全围绕桌面级FDM3D打印的工艺特性展开，主体外壳采用ABS材质成型，上盖主体部分成型后重量控制在23克，下盖作为电子元器件的承载防护结构，成型重量仅9克，整体机架自重控制在消费级小四轴的合理区间，能够适配常规1S到2S的动力套装，预留了8520空心杯电机的安装位，桨叶适配65mm规格的正反螺旋桨，整机对角电机轴距控制在120mm左右，属于微型室内穿越机与入门级航拍小四轴的尺寸范畴。从实际应用场景来看，这类轻量化小四轴既可以作为青少年科创教育的组装实训载体，也能搭载微型摄像头完成室内狭小空间的巡检作业，还能作为3D打印爱好者的自制航模配件，替代市面上量产的同规格塑料机架，用户可以根据自身需求调整外壳的壁厚、走线槽位置，甚至加装LED灯座、摄像头固定座等扩展结构。设计思路上完全规避了3D打印的工艺短板，所有外露结构均做了R2以上的圆角过渡，没有小于45度的悬空面，打印时无需添加额外支撑结构，仅在电机安装座的位置预留了四个支撑定位孔，打印完成后可以直接手动去除支撑残留，不需要二次打磨修整。上下盖的连接采用M2规格的自攻螺钉固定，下盖内侧预留了飞控板、电池、电调的安装卡槽，常规20mm*20mm安装孔距的微型飞控可以直接卡入卡槽定位，不需要额外打胶或者加装固定柱，电池仓适配300mAh到500mAh的1S锂电池，仓盖做了卡扣式设计，更换电池时不需要拆卸整机螺丝，日常维护的便捷性远高于同尺寸的螺丝固定机架。结构强度方面，机臂部分做了渐变壁厚设计，靠近中心壳体的位置壁厚为2.5mm，向电机安装座方向逐渐过渡到1.8mm，既保证了炸机时机臂有足够的韧性吸收冲击能量，不会出现直接断裂的情况，又尽可能控制了不必要的重量冗余，电机安装座内嵌了1.5mm厚的加强筋，能够抵消电机高速转动时产生的振动，避免长时间飞行后机臂出现共振裂纹。安装边界上，整机外壳的最大外轮廓尺寸为130mm*130mm*35mm，常规打印尺寸在150mm以上的桌面级3D打印机都可以一次成型打印上下盖，不需要拆分零件，打印时层厚设置为0.2mm，填充率设置为20%就可以达到足够的结构强度，不需要使用高填充率浪费耗材。下盖的底部预留了2mm高度的起落架凸台，降落时可以直接接触平面，不需要额外加装起落架配件，凸台位置做了耐磨加厚处理，多次降落后的磨损不会影响壳体的整体结构。走线设计上，上盖和下盖的贴合面预留了1mm深的走线槽，电机线、电源线、摄像头信号线都可以埋入槽内，不会出现夹线、压线的情况，合盖后线材完全隐藏在壳体内部，既减少了飞行时的风阻，也避免了线材外露被桨叶打到的风险。从结构设计的合理性来看，这款机架没有追求过度的外观流线型，而是把工艺适配性、维护便捷性、结构强度放在了设计优先级的最前端，所有的安装孔位都做了0.2mm的公差补偿，3D打印成型后不需要扩孔就可以直接拧入M2螺丝，电机安装孔的位置精度控制在0.1mm以内，四个电机的同轴度偏差不会影响飞行时的动力平衡，飞控安装位处于整机的重心正中心，安装飞控后不需要额外调整重心位置，组装完成后只需要做简单的遥控器校准就可以完成首飞准备。针对日常使用中的常见损耗，机臂的最外侧做了加厚的防撞凸缘，轻微碰撞时凸缘先接触障碍物，不会直接损伤电机座或者桨叶，凸缘部分如果出现撞损，用户可以单独打印凸缘的替换件用胶水粘接修复，不需要重新打印整个上盖，大幅降低了使用过程中的耗材成本。
