四旋翼小型航拍飞行器结构设计方案

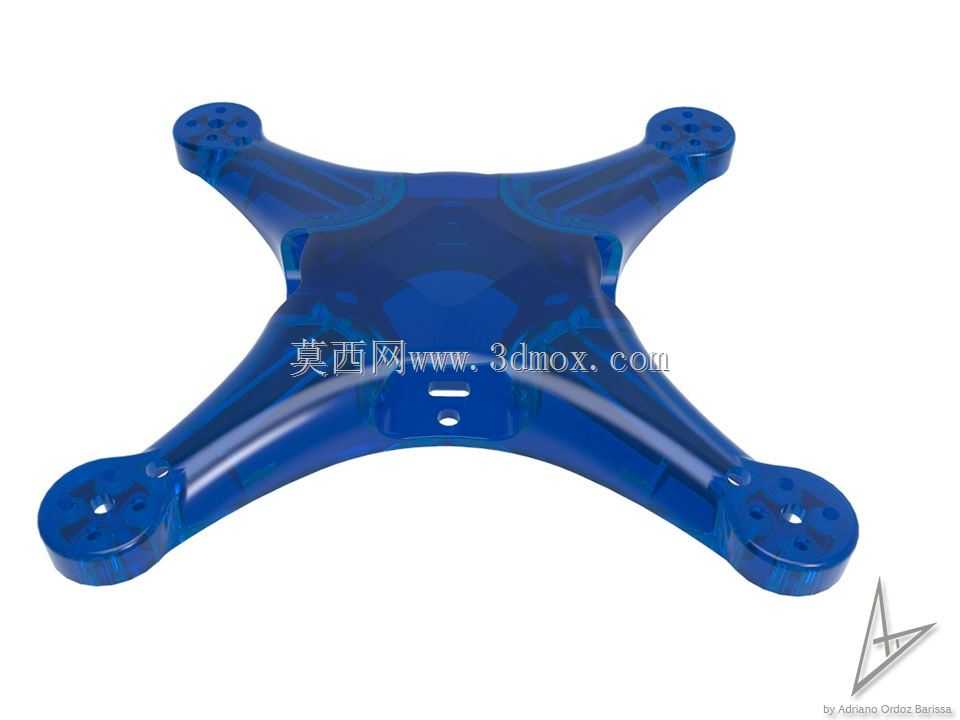

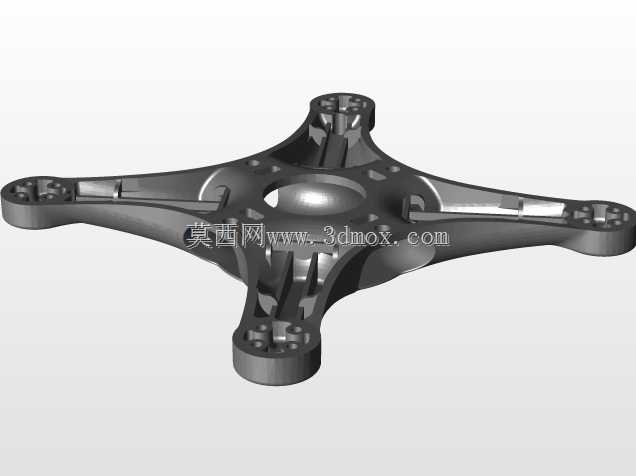

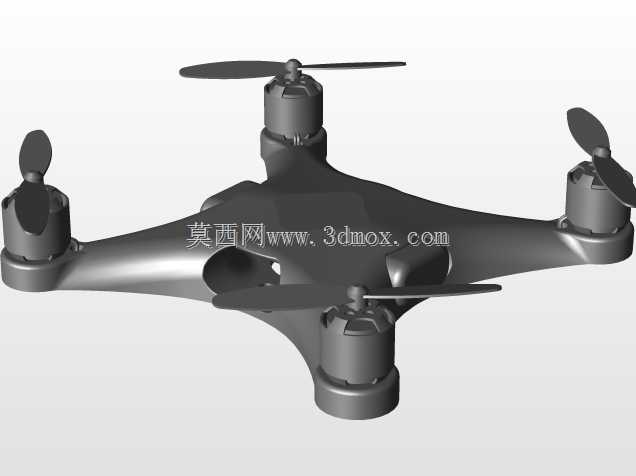

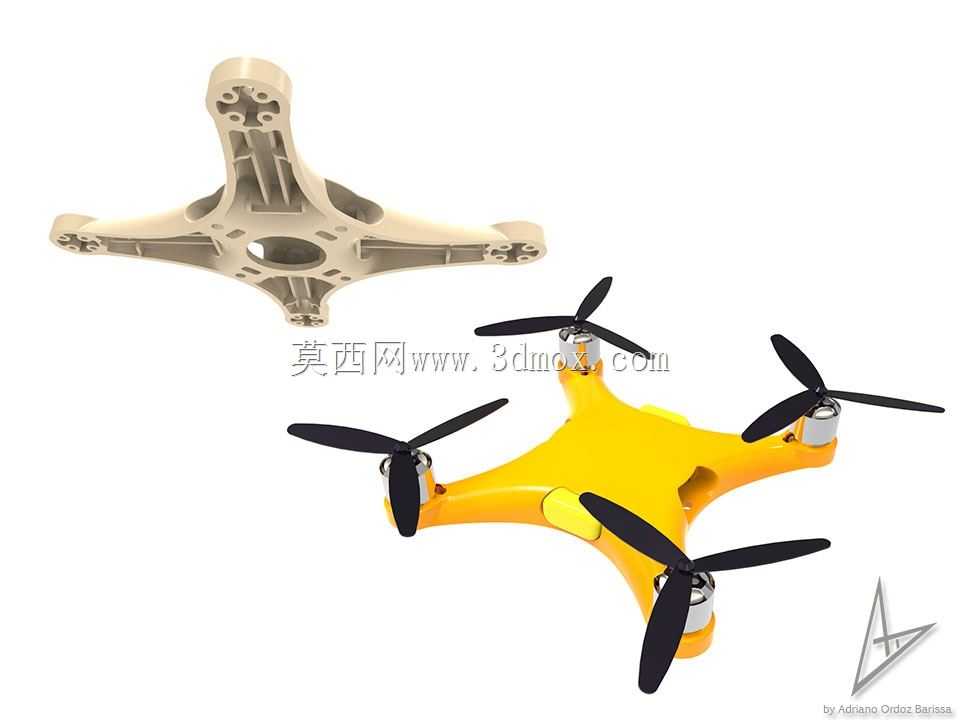

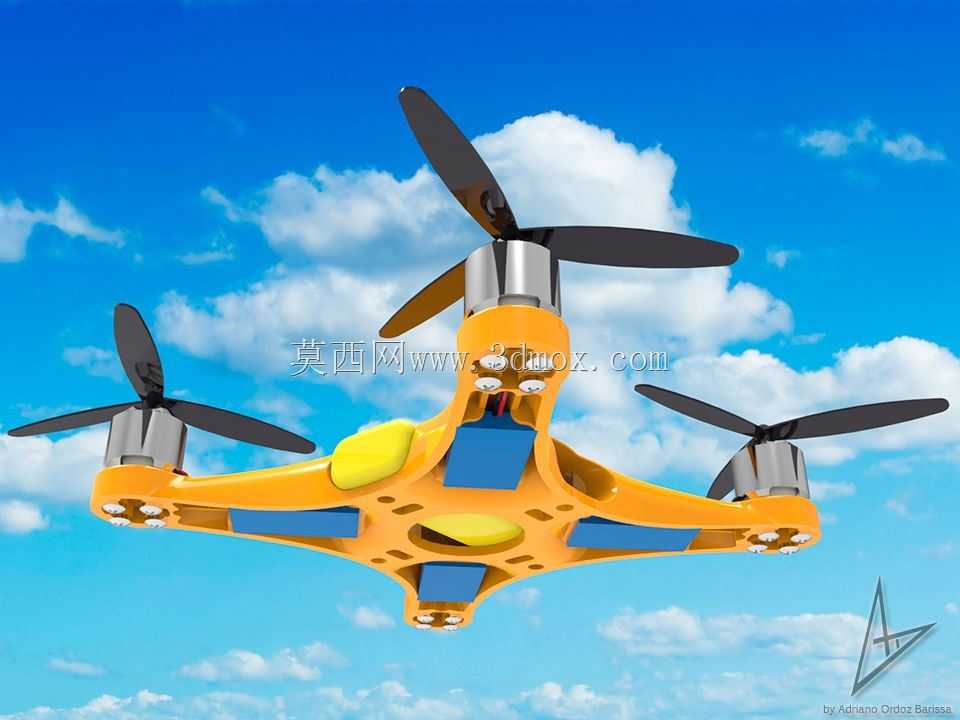

这款四旋翼飞行器的结构设计，首先围绕低空近距航拍、小型场地巡检这类实际作业场景展开，日常作业中需要在楼宇间隙、林间窄道这类空间有限的区域灵活穿行，同时还要兼顾便携性，方便作业人员单人携带转场，因此整体机架采用X型对称布局，机臂从中心舱体向外延伸的长度经过反复校核，既保证相邻旋翼的桨盘平面不会产生气动干涉，又尽可能压缩整机横向尺寸，避免穿行时剐蹭障碍物。中心舱体作为整机的承载核心，上层预留了飞控板、GPS模块、图像传输模块的安装位，安装孔位按照通用航模配件的标准间距设计，不同品牌的主流飞控硬件都可以直接固定，不需要额外打孔改位；下层设计了快拆式电池仓，仓体两侧设置弹性卡扣，电池装入后可以自动锁止，更换时按压卡扣即可抽出，单块电池的安装间隙控制在0.2mm以内，既不会因为间隙过大飞行时产生晃动，也不会因为间隙过小导致插拔卡滞。机臂与中心舱体的连接采用嵌套式插接结构，插接面设计了定位止口，安装时对准止口推入即可保证机臂角度准确，不需要反复校准对称度，连接部位采用碳纤维增强塑料材质，兼顾连接强度与轻量化需求，日常作业中如果出现机臂磕碰损坏，可以单独拆卸更换，不需要更换整个机架，降低后期维护成本。旋翼动力座安装在机臂末端，座体上设计了电机安装定位台，电机固定孔位适配22系列外转子无刷电机，定位台的平面度控制在0.05mm以内，保证电机安装后转轴与机臂平面垂直，避免旋翼旋转时产生不必要的振动。旋翼采用两叶快拆式螺旋桨，桨根与电机输出轴的连接采用卡扣式结构，对准卡槽按压即可锁定，拆卸时向外拉动锁环就能取下桨叶，不需要额外工具，方便日常收纳时拆分桨叶减少占用空间。整机的气动外形设计上，机臂上表面做了弧面过渡处理，飞行时机臂表面的气流可以顺畅流过，减少不必要的气动阻力，中心舱体的边角全部做圆角处理，既可以降低飞行时的风阻，也能避免尖锐边角在搬运、作业时剐蹭操作人员或周边物体。整机重量控制在18.5克的模拟验证阶段采用ABS材质做结构强度验证，实际量产时机臂可替换为碳纤维管材，进一步降低整机重量同时提升结构刚度，机架的所有受力部位都做了加厚处理，尤其是机臂与中心舱的连接位置、电机座的安装位置，通过有限元分析校核，在1.5倍最大起飞重量的载荷下，结构变形量小于0.1mm，不会因为飞行中的振动、机动动作导致结构形变影响飞行稳定性。起落架部分采用一体化弧形支脚设计，支脚从中心舱体底部向下延伸，末端做圆弧过渡，降落时可以起到缓冲作用，支脚的高度经过计算，保证搭载的相机镜头最低点距离地面有足够的安全距离，降落时不会剐蹭镜头，同时支脚的宽度足够，在平整地面降落时可以保证整机直立不侧翻。布线通道设计在机臂内部，电机的动力线、电调的信号线都可以从机臂内部的空腔穿入中心舱体，避免线缆外露在飞行中被气流吹动产生晃动，也减少线缆对气动外形的干扰，中心舱体内部设计了理线卡槽，线缆可以沿着卡槽排布固定，避免飞行中线缆晃动干扰飞控的传感器工作。这款飞行器的设计没有追求过大的载重能力，而是聚焦在小型作业场景的实用性，比如室内场馆的巡检、小型活动的近距航拍、农业小地块的苗情巡查这类场景，不需要大载重长航时的重型设备，这种轻量化的小型四旋翼反而更灵活，转场和操作的门槛更低，结构上的快拆设计也让日常维护、配件更换的效率更高，适合高频次的日常作业使用。在结构校核过程中，针对旋翼旋转时产生的振动，在电机座与机臂的连接位置预留了减震垫安装槽，可以安装橡胶减震垫，过滤电机运转产生的高频振动，避免振动传递到中心舱的飞控和相机模块，保证飞行姿态稳定和拍摄画面清晰。整机的对称度误差控制在0.1mm以内，四个机臂的长度差、电机座的高度差都经过严格校核，保证飞行时四个旋翼的拉力中心与整机重心重合，减少飞控的修正负担，提升飞行的稳定性和续航表现。
