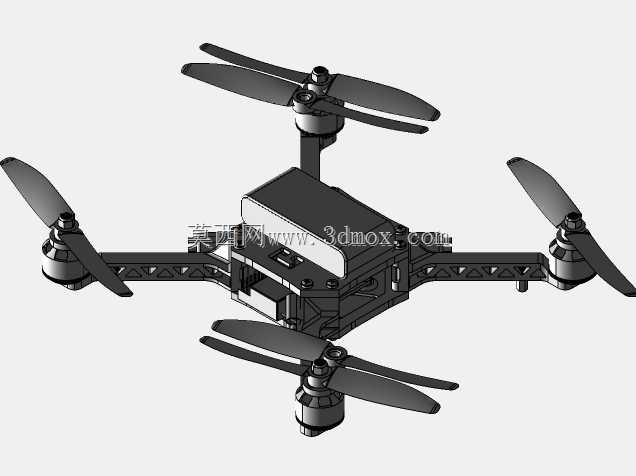

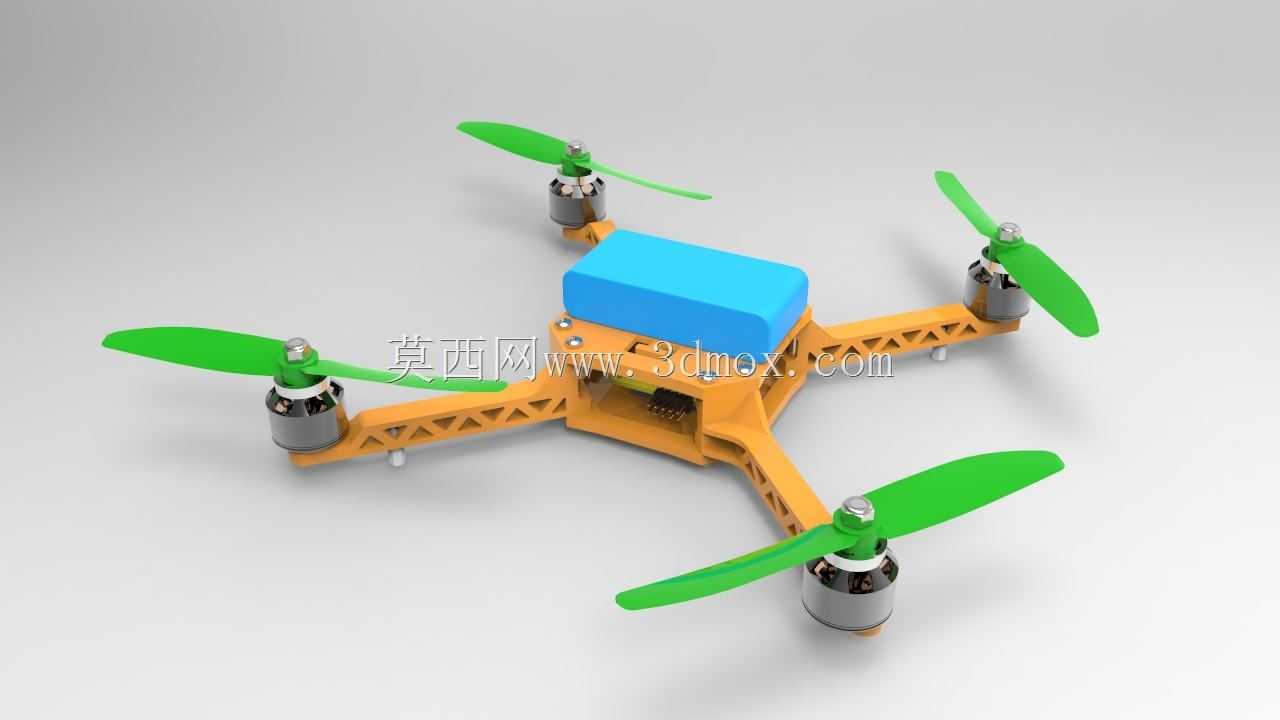

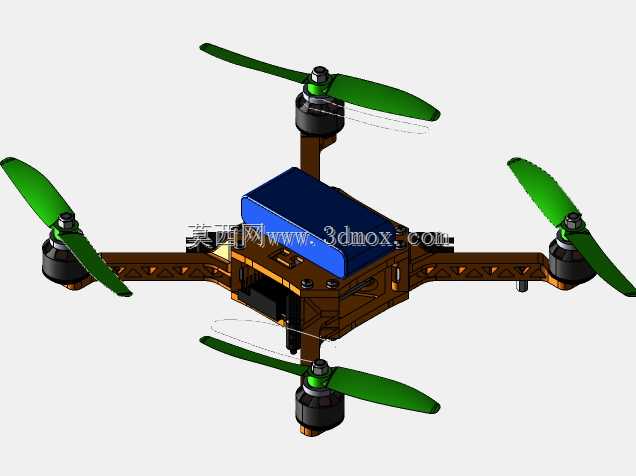

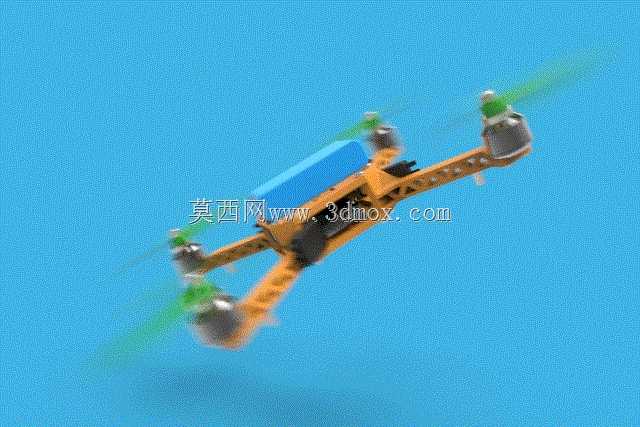

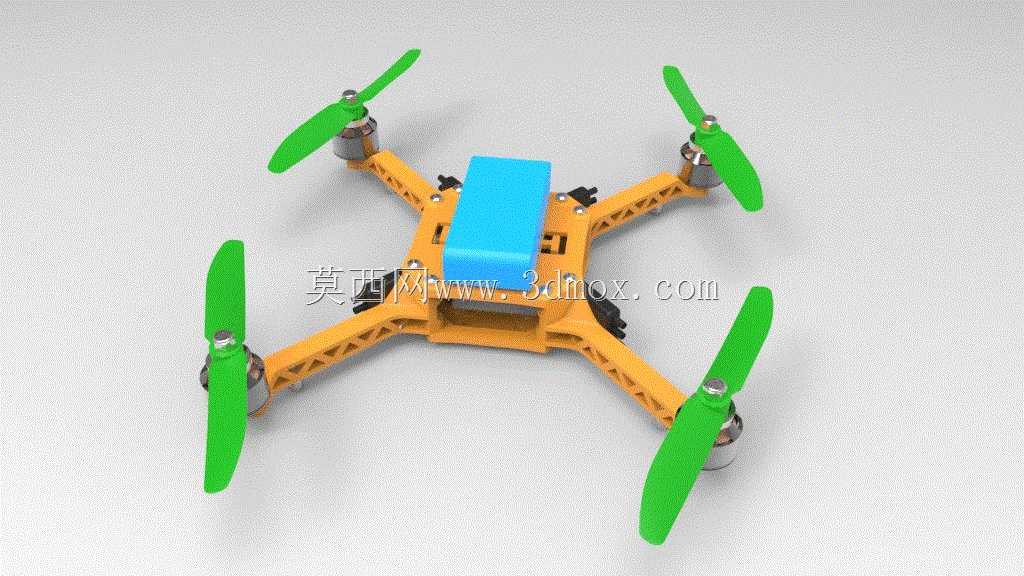

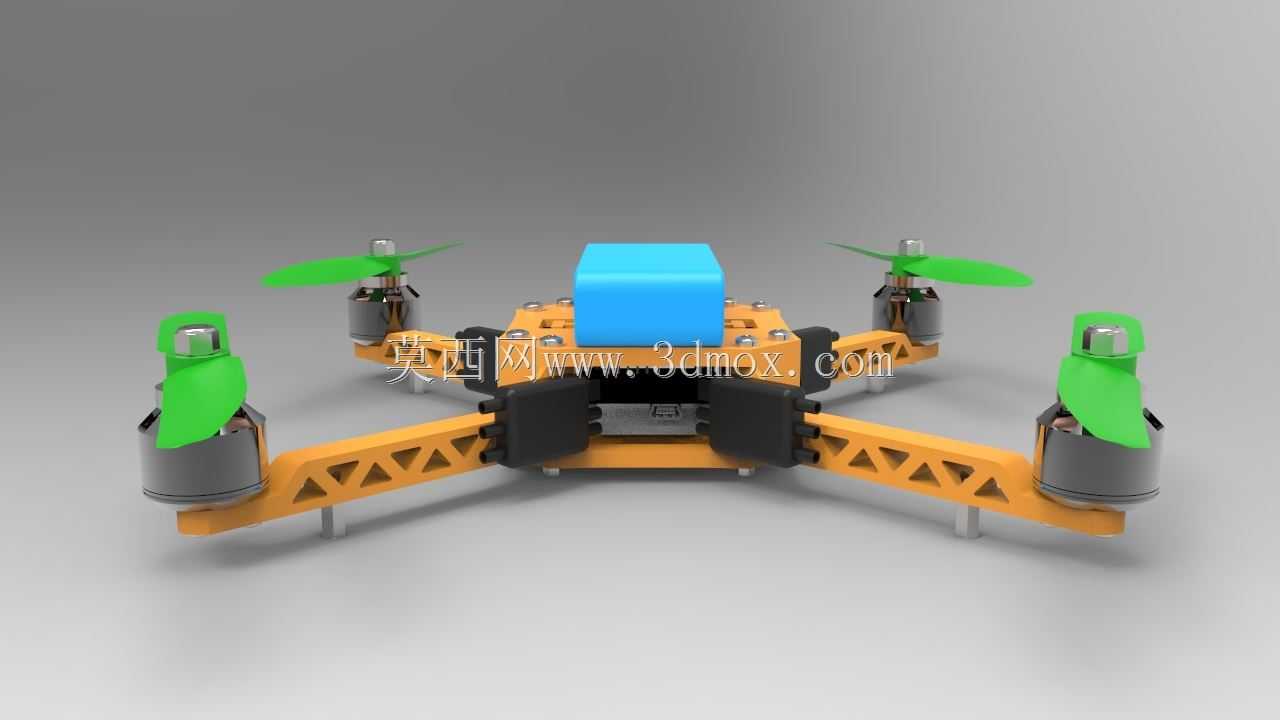

这款迷你四旋翼飞行器的结构设计,核心面向个人航模爱好者的自制、试飞与迭代需求,适配桌面级FDM3D打印工艺制作,无需复杂的机加工工序即可完成机架主体的生产,大幅降低了小型四轴航模的制作门槛。从实际应用场景来看,这类小型四旋翼既可以作为室内微航模完成基础飞行动作练习,也可搭载微型摄像头完成狭小空间的近距离影像采集,或是作为飞控算法验证的小型载具,适配高校、创客团队的小型飞控项目调试需求,避免大尺寸载具调试过程中的碰撞损坏风险。

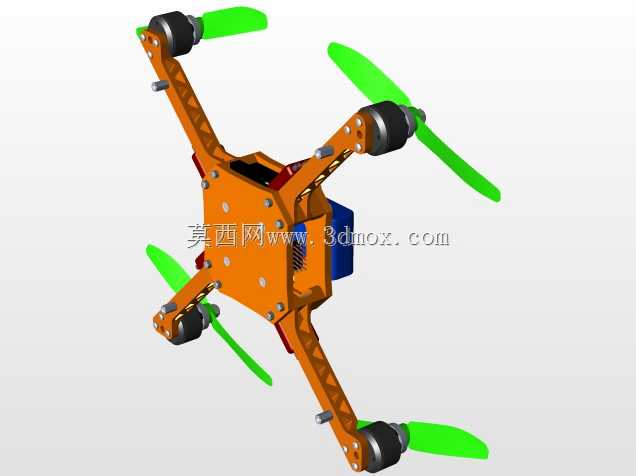

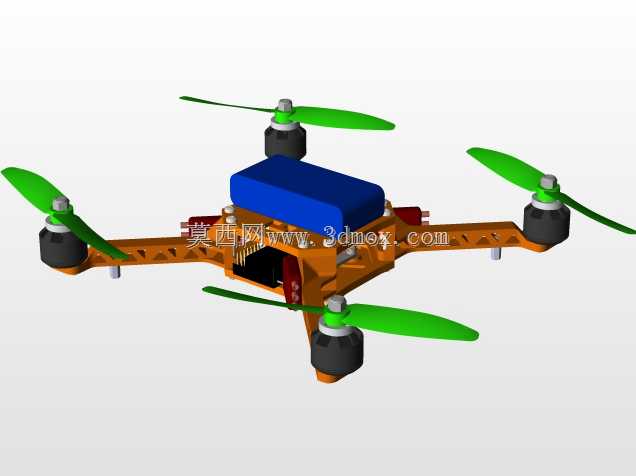

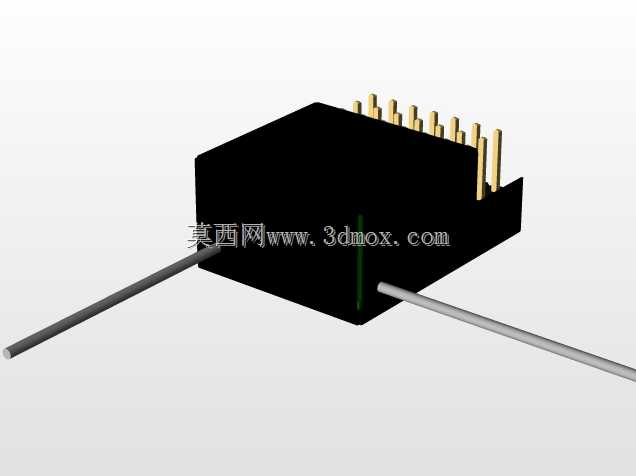

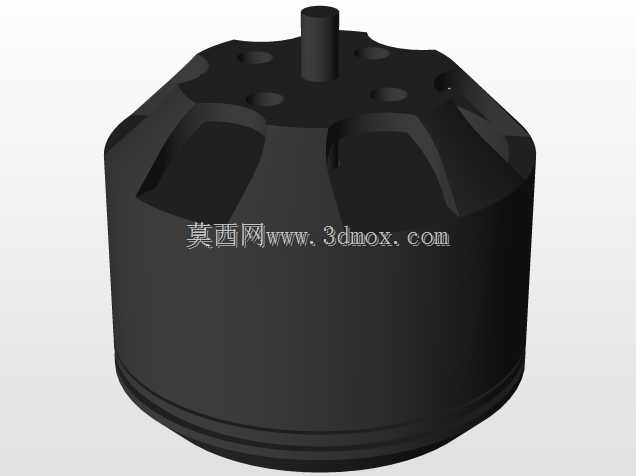

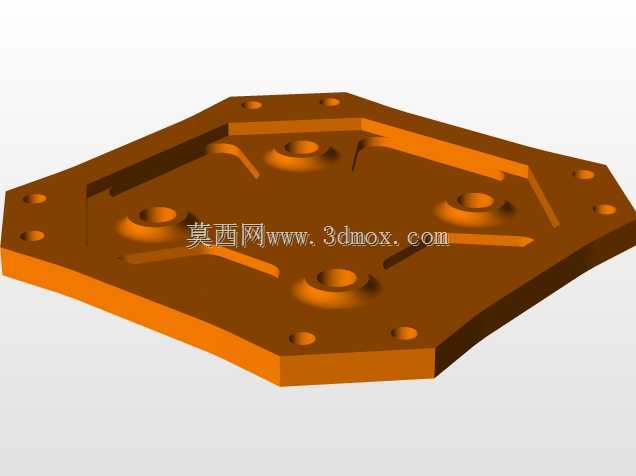

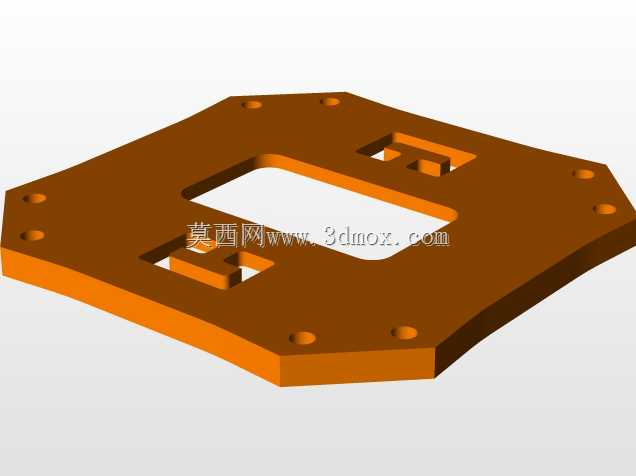

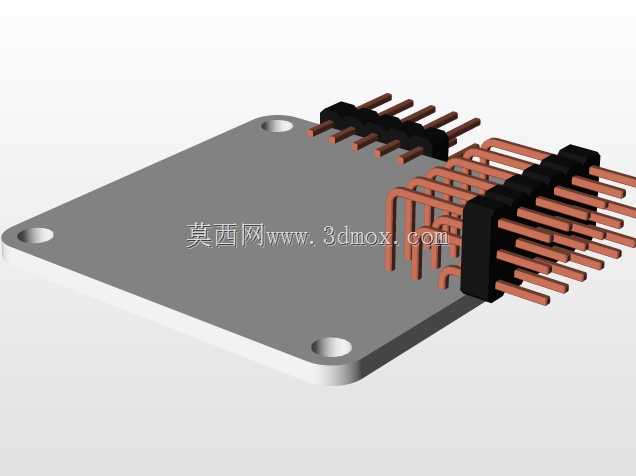

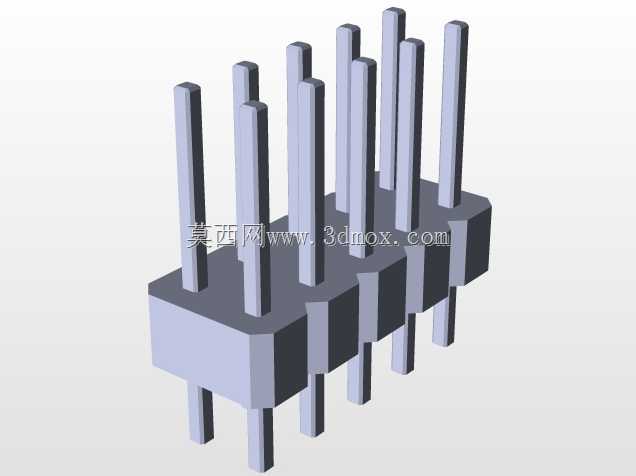

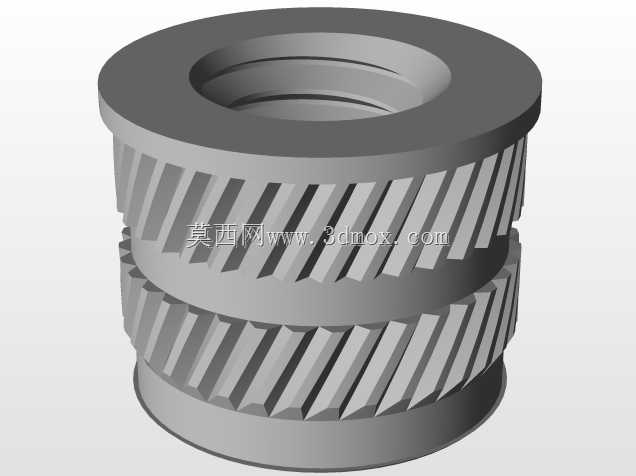

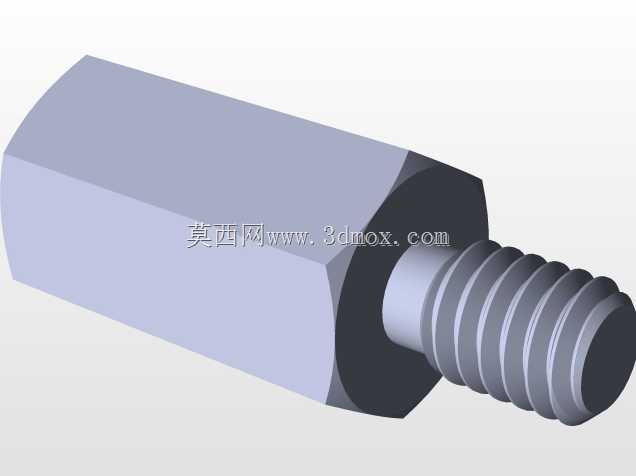

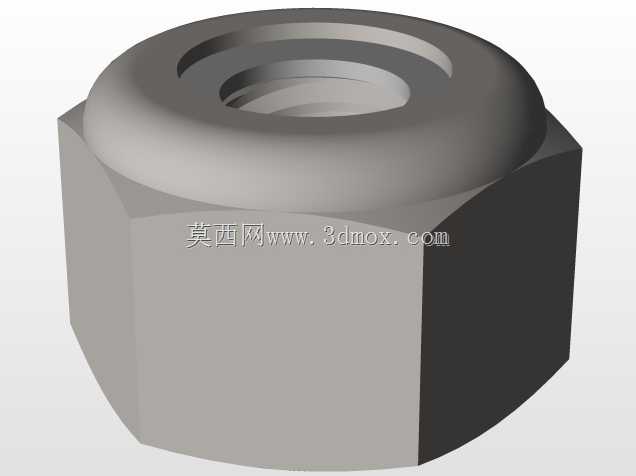

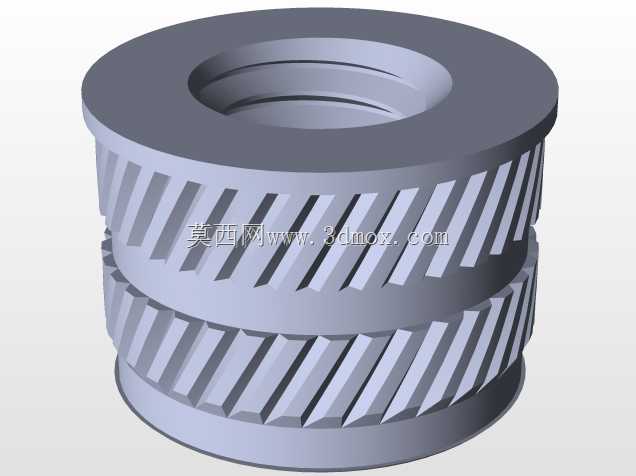

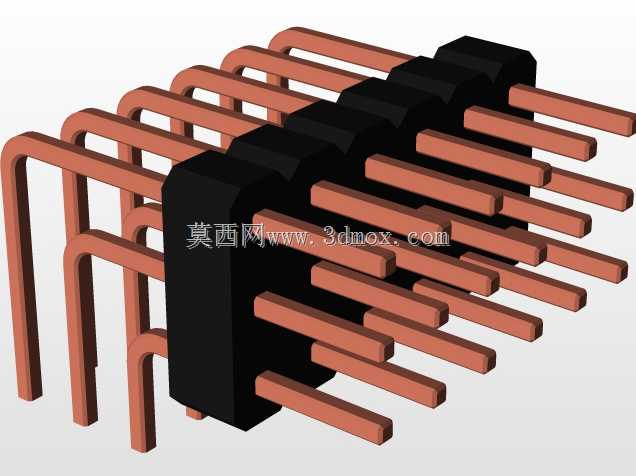

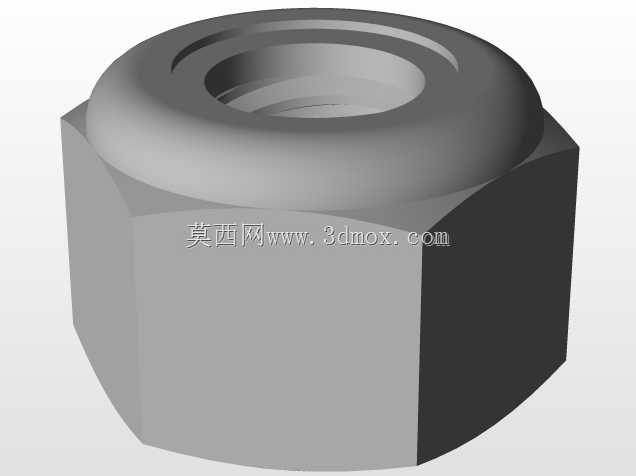

设计过程中优先考虑了打印件的结构强度与安装兼容性,机臂采用一体化延伸的结构设计,四个电机安装座预留了标准12mm与16mm两种规格的电机安装孔位,可直接适配市面上常见的1806规格微型无刷电机,无需额外设计转接件,安装时仅需通过常规M2螺丝即可完成电机与机架的固定,安装公差控制在0.2mm以内,避免打印件收缩导致的孔位错位问题。机臂的中心距设置为10英寸,也就是相邻两个电机轴的直线距离为254mm,这个尺寸既能够保证5x3规格螺旋桨转动时不会出现桨叶打桨的问题,同时也能控制整机的整体尺寸,方便室内飞行携带。机架中心的飞控安装区域预留了Naze32飞控的标准安装孔位,可直接固定32位处理器的飞控板,板载的6自由度MPU6050传感器、气压计、磁力计都不会与机架结构产生干涉,飞控安装位下方预留了接收机的布线空间,可适配Spektrum AR6110型号接收机的安装,布线槽沿机臂内侧延伸,可将电调信号线、电源线规整收纳在槽内,避免飞行过程中线材晃动影响动平衡。

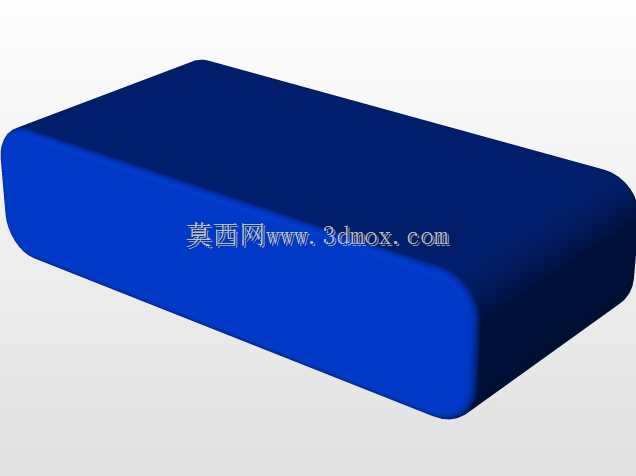

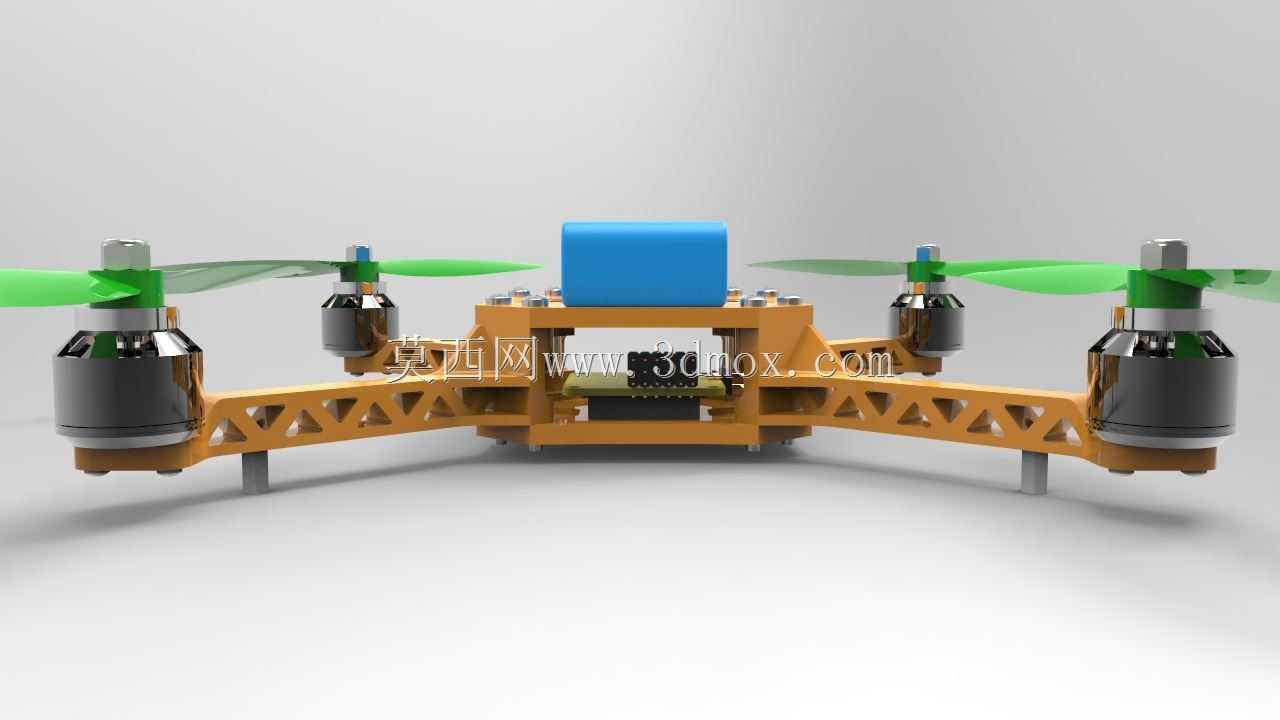

机架顶部预留了电池安装位,可适配2S-3S规格的微型锂聚合物电池,电池通过魔术贴即可完成固定,安装位置靠近整机重心点,避免电池重量偏移导致的飞行姿态调整难度提升。机臂的截面采用梯形加强结构,在降低打印耗材用量的同时,保证机臂在飞行碰撞时不会出现轻易断裂的问题,打印时无需添加支撑结构,所有安装孔位均为垂直打印方向设计,避免支撑拆除后孔位内壁粗糙导致的安装卡顿。从结构受力角度来看,四个机臂与中心底板采用圆弧过渡连接,避免直角位置的应力集中,在发生轻微碰撞时,应力可沿圆弧面分散到整个中心底板区域,减少机臂根部断裂的概率。螺旋桨安装位的电机座高度经过反复调试,保证5寸螺旋桨转动时,桨叶下沿与机臂上表面保留3mm以上的安全间隙,避免大油门状态下桨叶形变剐蹭机臂导致的射桨风险。整机的重心设计落在飞控安装位的几何中心,电池、电调、接收机的重量分布均围绕该中心点对称布置,减少飞控的姿态补偿压力,提升飞行稳定性。
针对3D打印的工艺特性,所有结构件的壁厚均设置为1.5mm,既能够满足PLA、PETG等常见打印耗材的强度要求,也能控制单块打印件的重量,整套机架打印完成后的总重量可控制在30g以内,搭配1806电机、5030螺旋桨与2S电池,整机起飞重量可控制在120g左右,推重比可达到3以上,能够完成基础的特技飞行动作。机架底部预留了可选的起落架安装孔位,用户可根据自身需求选择打印微型起落架,减少降落时对飞控、电池的冲击,也可直接拆除起落架进一步降低整机重量,适配室内穿越飞行的需求。布线时所有线材均可隐藏在机臂内侧的走线槽内,通过少量热缩管即可固定,不会出现线材外露影响气动外形的问题,同时也能减少飞行过程中的风阻。
