管道式火花熄灭阻火装置结构设计

在工业排气系统、内燃机尾气排放、粉尘处理通风管路的工程设计场景中，火花熄灭装置是阻断明火蔓延、防范火灾爆炸风险的核心安全部件，这款管道直通式火花熄灭器的结构设计，完全围绕管路串接安装的实际工况展开，适配各类需要阻火隔燃的气体输送场景。从实际使用逻辑来看，当夹带高温火花、未完全燃尽颗粒的气流从设备端进入管路后，会直接通入该装置的腔体内，装置通过内部流道的截面突变设计，让高速气流进入扩容腔后流速快速降低，夹带的高温火星在腔体内通过碰撞、折返、沉降的过程完成温度骤降，失去引燃能力，最终经过阻火处理的气流从另一端排出，从根源上避免火星进入后续除尘、排气环节引发燃爆风险，这类装置常配套在柴油发电机组排气口、木材加工除尘管路、焊接烟尘收集系统、锅炉尾气排放段等场景，是工业通风排气系统中不可缺少的安全防护部件。

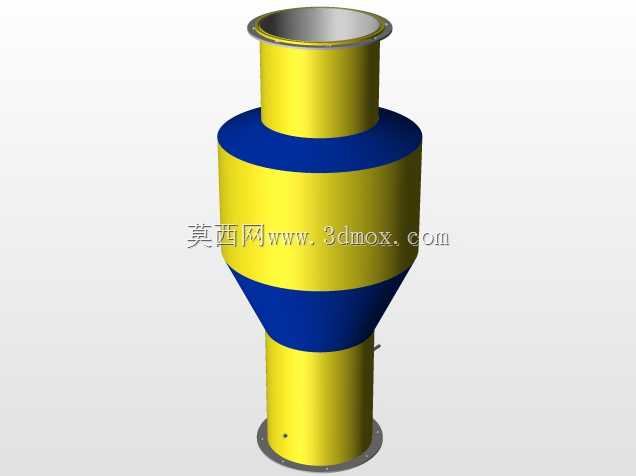

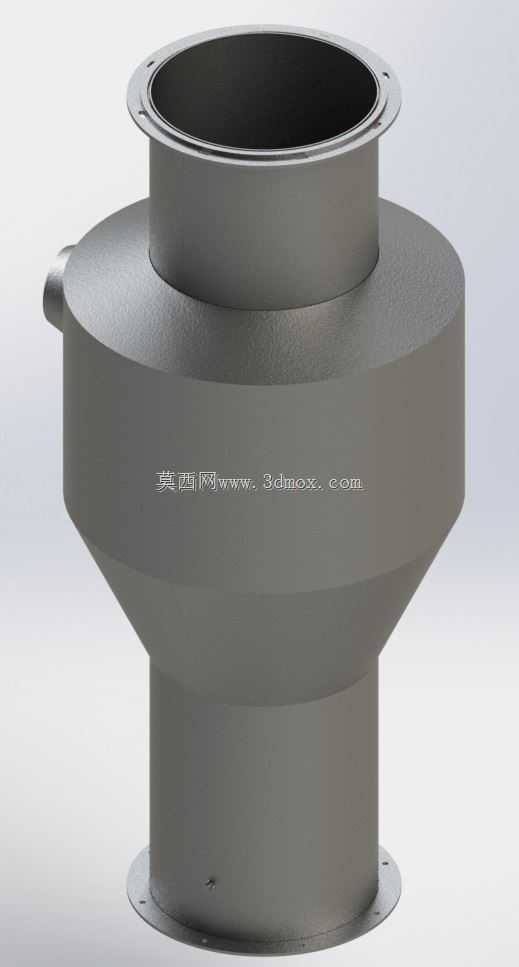

从结构设计思路上看，这款装置采用上下同轴直通的管道对接形式，整体为回转体对称结构，中间段为扩容沉降腔，相比同通径的管路，腔体直径放大1.5-2倍，目的就是为进入的气流提供足够的扩容减速空间，避免气流直通过程中火星未完成降温就被带出装置。上下两端的连接段采用标准法兰对接结构，法兰端面预留均匀分布的螺栓安装孔，安装时可直接与同通径的管路法兰配对，通过螺栓紧固加密封垫即可完成串接，不需要额外改造管路走向，安装边界完全匹配常规工业通风管道的安装尺寸，不需要额外预留侧向操作空间，仅需保证管路轴向的安装长度即可完成布设。装置侧面预留的小口径接口，可根据实际工况选配温度检测、压差检测或者排污卸灰接口，日常维护时可通过该接口清理腔体内沉降的积碳、粉尘颗粒，不需要整体拆卸装置即可完成常规运维，大幅降低后期维护的工作量。

外形设计上，中间腔体采用上窄下宽的锥度过渡结构，既可以保证气流在腔体内的折返路径足够长，让火星与腔体内壁充分接触换热，又能让沉降下来的颗粒沿着锥面滑落至腔体下部，避免积料堵塞流道。整体壳体采用等壁厚设计，可根据使用场景的防腐、耐温需求选用碳钢、不锈钢等不同材质加工，所有焊接位置采用连续满焊工艺，保证腔体的密封性，避免可燃气体从焊缝位置泄漏。在建模过程中，需要重点关注法兰连接面的平面度公差，保证安装后密封面无间隙，同时要校核腔体扩容段的通流面积，确保装置接入后管路的整体压损在系统允许范围内，不会因为加装阻火装置导致排气系统背压过高，影响前端设备的正常运行。另外，上下连接段的同轴度公差需要严格控制，避免安装后出现管路错位、密封垫压合不均的问题，侧面接口的位置设计要避开法兰螺栓的操作空间，保证安装螺栓时工具不会与侧口发生干涉。

针对不同的工况需求，该结构可通过调整腔体扩容比、内部阻火格栅的密度来适配不同的气流流速、火星粒径场景，比如用于大排量内燃机排气场景时，可适当加大腔体直径，降低气流流速，提升火星熄灭效率；用于粉尘浓度较高的除尘管路时，可加大下部锥段的角度，避免粉尘在腔体内搭桥堵塞。整个装置没有复杂的活动部件，依靠纯物理结构实现阻火功能，运行过程中无额外能耗，可靠性远高于电子式阻火检测装置，适合长期在高温、多尘的恶劣工况下稳定工作。
