差压式气压感测组件结构设计方案

这款气压感测组件的设计，最初是面向小型气动系统、医疗呼吸回路、家用制氧设备这类需要精准采集正负压差值的场景做的适配，在实际选型过程中，不少做小型负压吸附工装、汽车进气歧管压力采集的工程师也会参考这类结构做二次适配。从功能实现逻辑上看，它延续了同系列前序型号的气路输入逻辑，没有做多余的气路分支设计，单通道的气路结构可以同时覆盖正压输入与负压采集的需求，气嘴入口直接连通传感芯体的受压面，减少了气路冗余带来的压力损失，在小量程压力采集场景下，这种短气路结构能有效降低迟滞误差，提升响应速度。

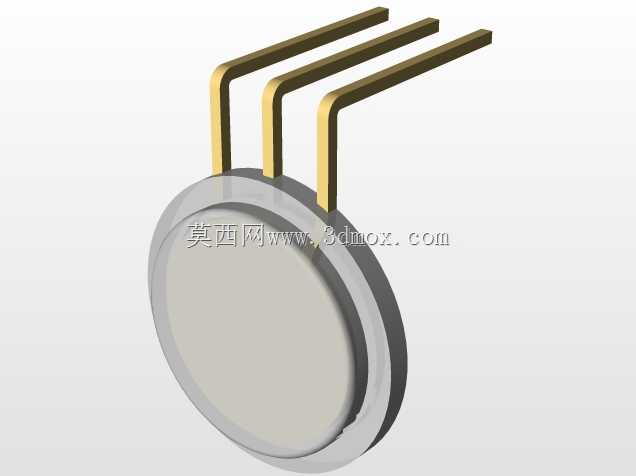

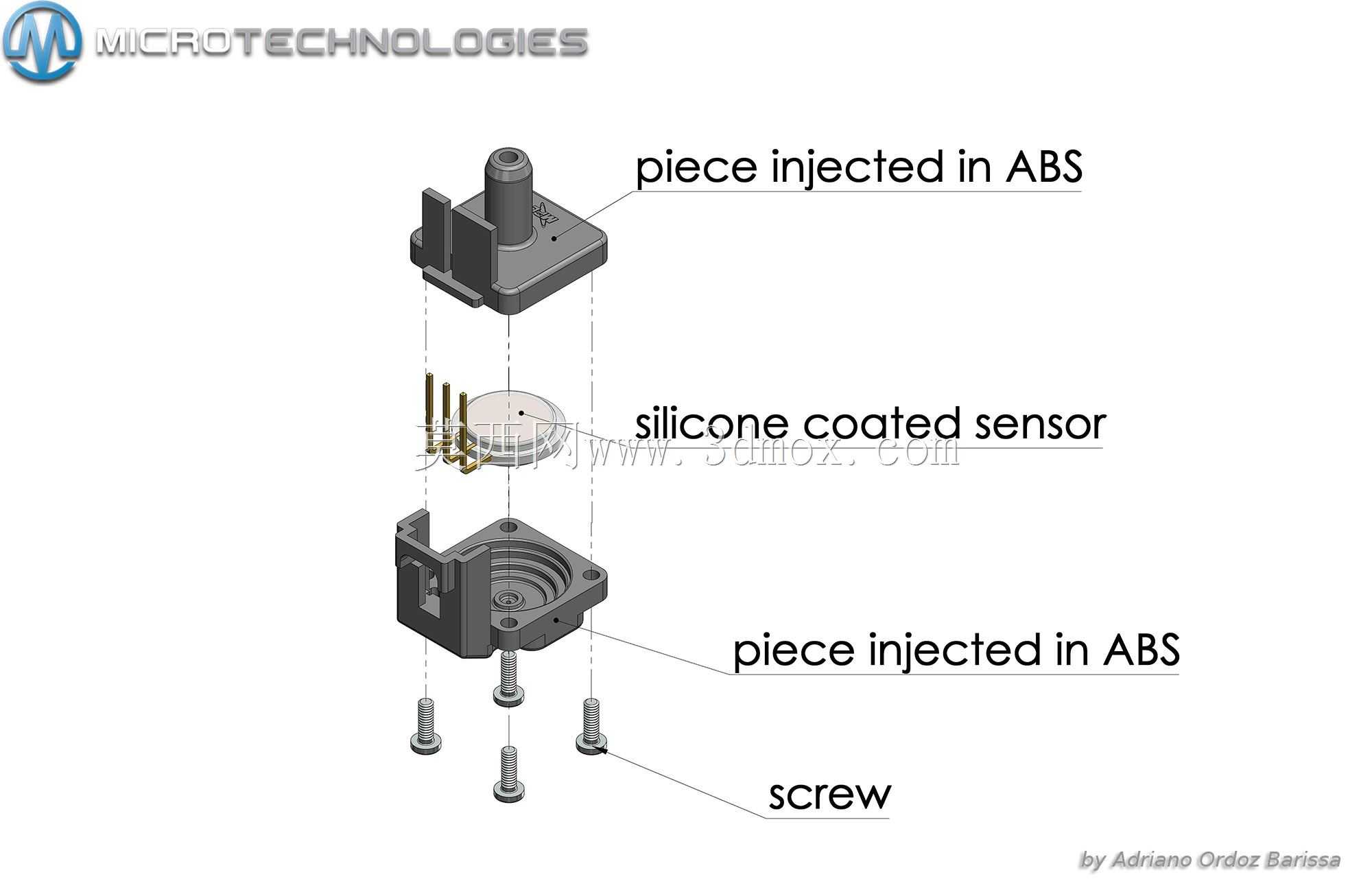

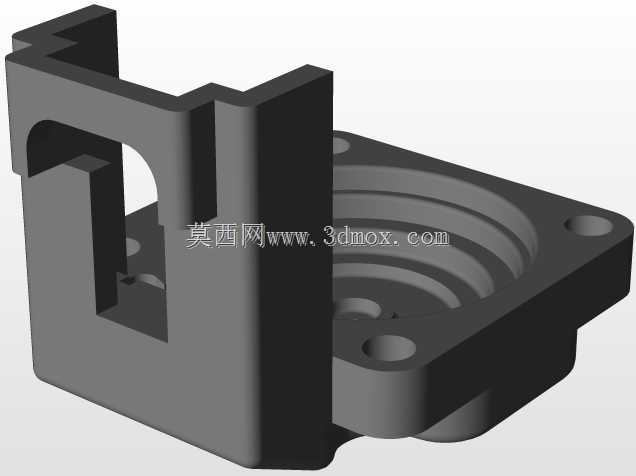

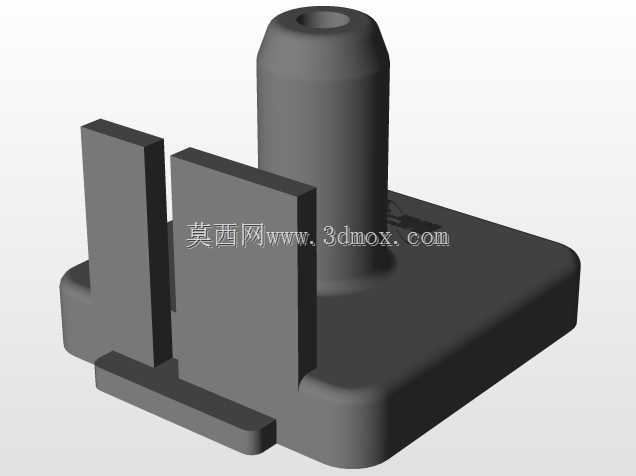

结构设计层面，整个壳体采用注塑成型工艺做拆分设计，上下壳体的连接预留了多种工艺适配空间，既可以用自攻螺钉做可拆卸的装配固定，方便前期样机调试阶段更换内部传感芯体，也可以直接采用超声波焊接、环己酮溶剂粘接的方式做永久性密封，适配量产阶段的低成本快速装配需求，甚至在小批量试制场景下，也能通过柳接结构做简易固定，不需要额外开焊接工装，给不同产能阶段的生产都留足了调整空间。内部的传感芯体可以根据成本与精度需求灵活选型，既可以搭载压电晶体式传感元件做高精度的动态压力采集，也可以替换为电容式传感元件做低成本的静态压力监测，芯体安装位置预留了硅树脂灌封的槽位，灌封层可以在不影响压力传递的前提下，隔绝外界水汽、粉尘对芯体电路的侵蚀，提升组件在复杂工况下的使用寿命。

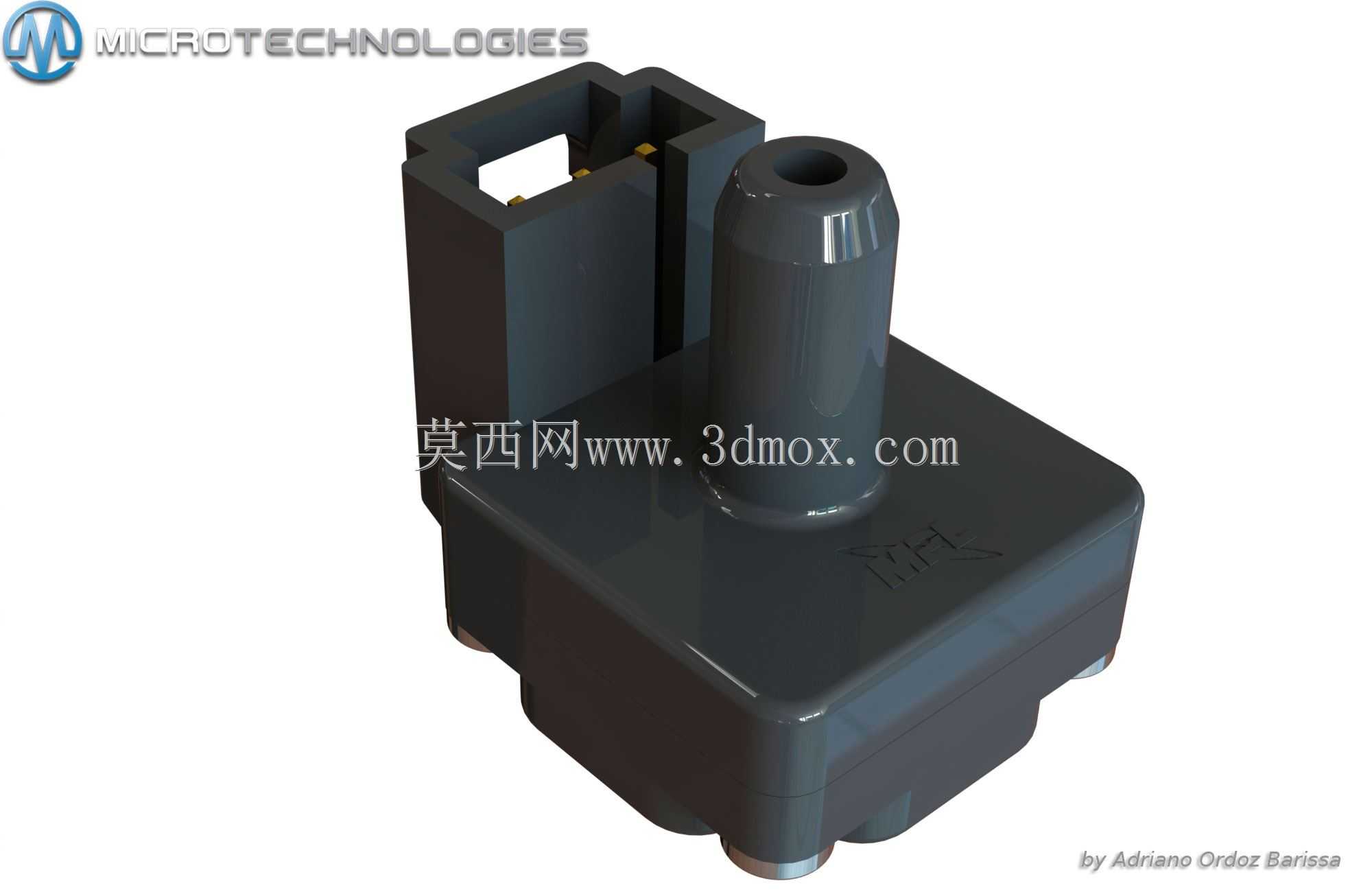

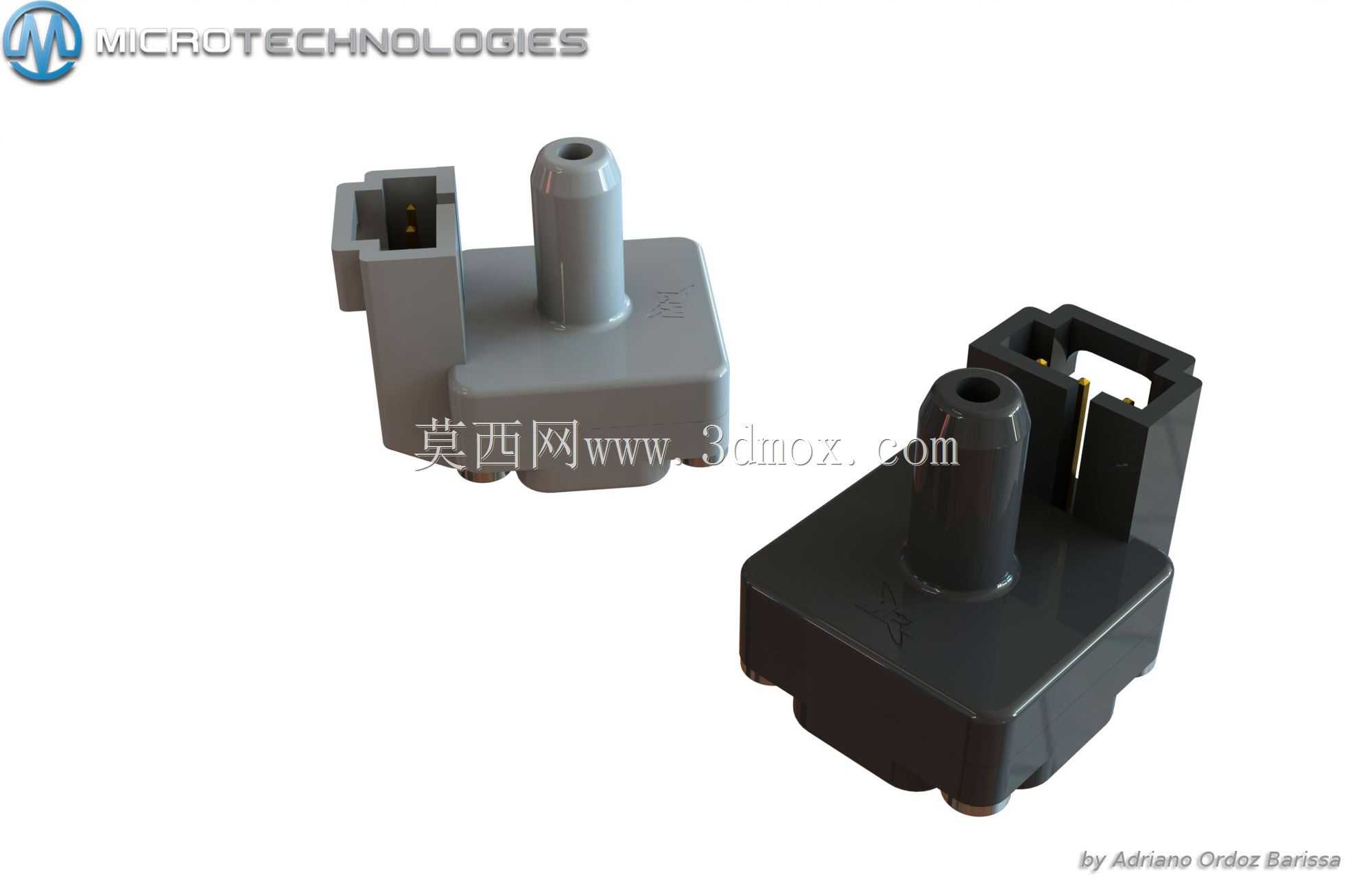

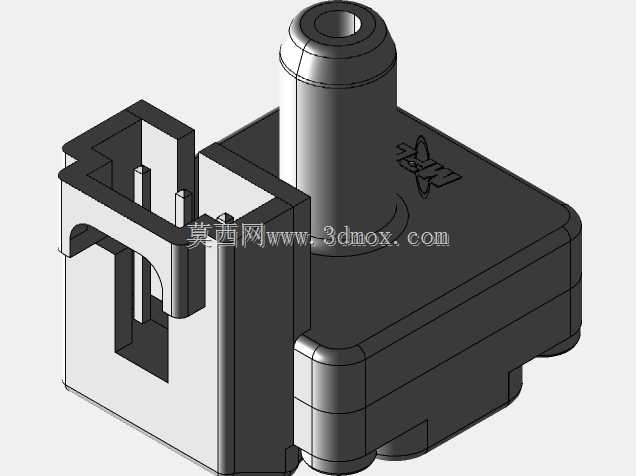

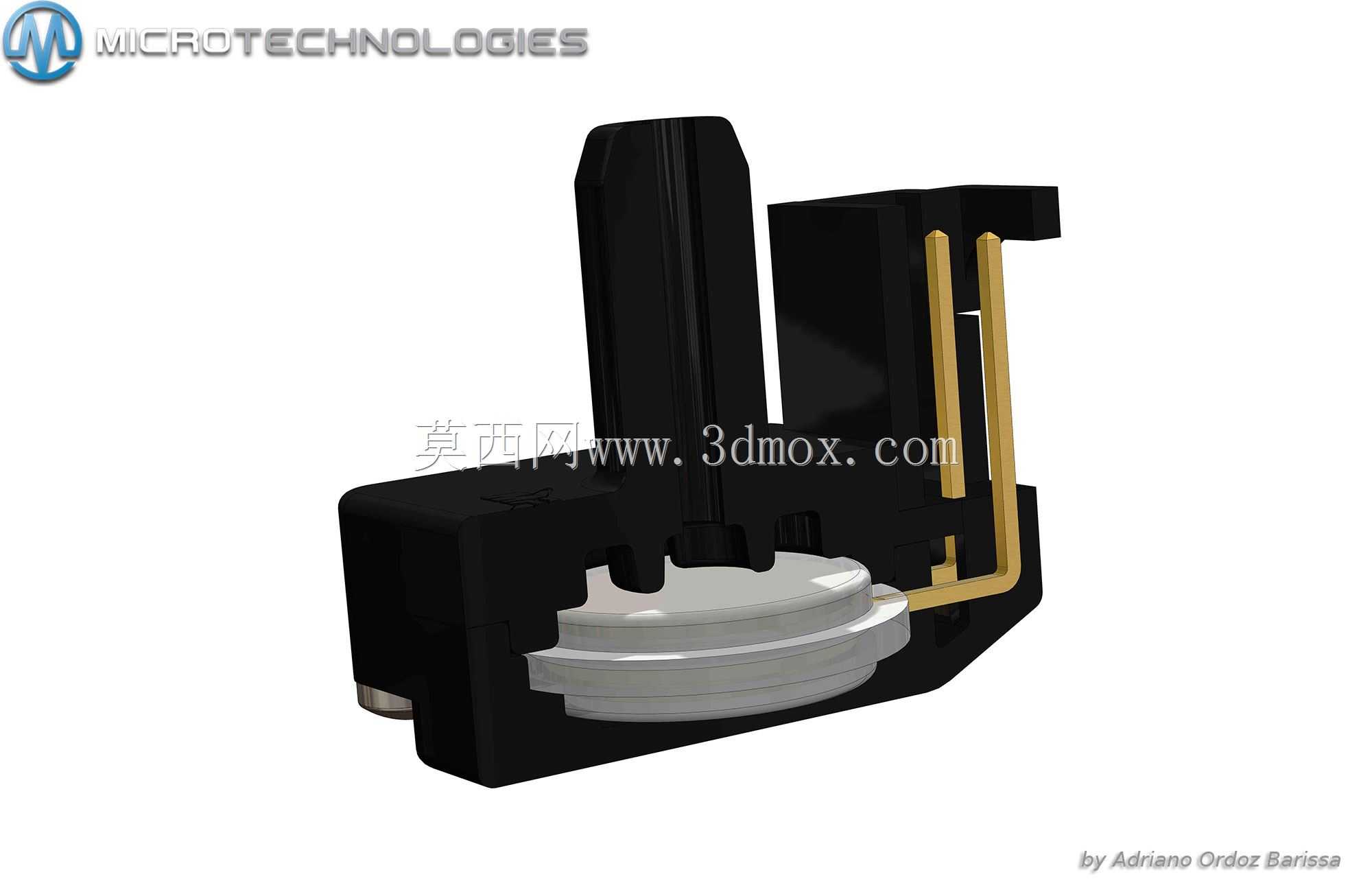

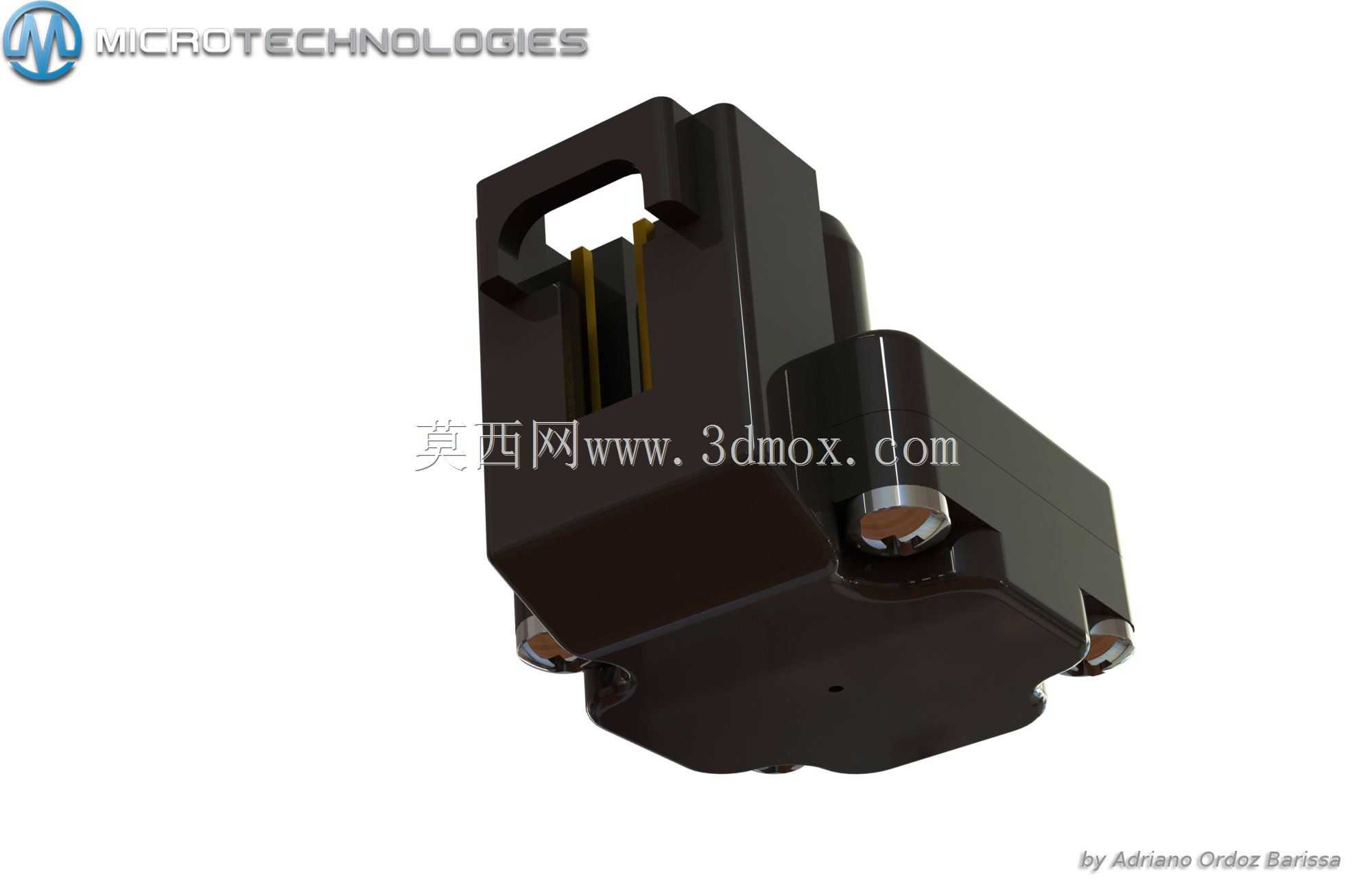

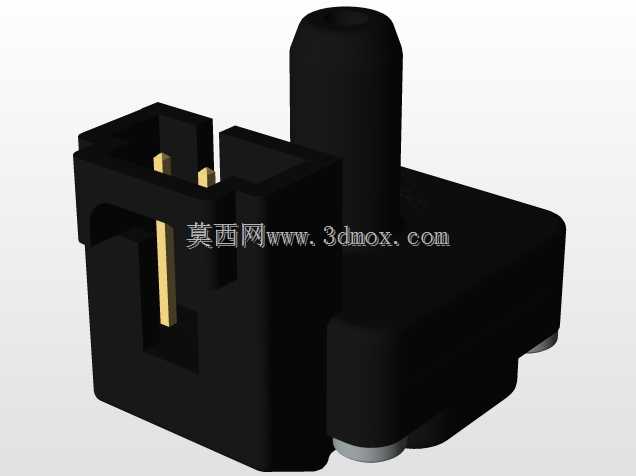

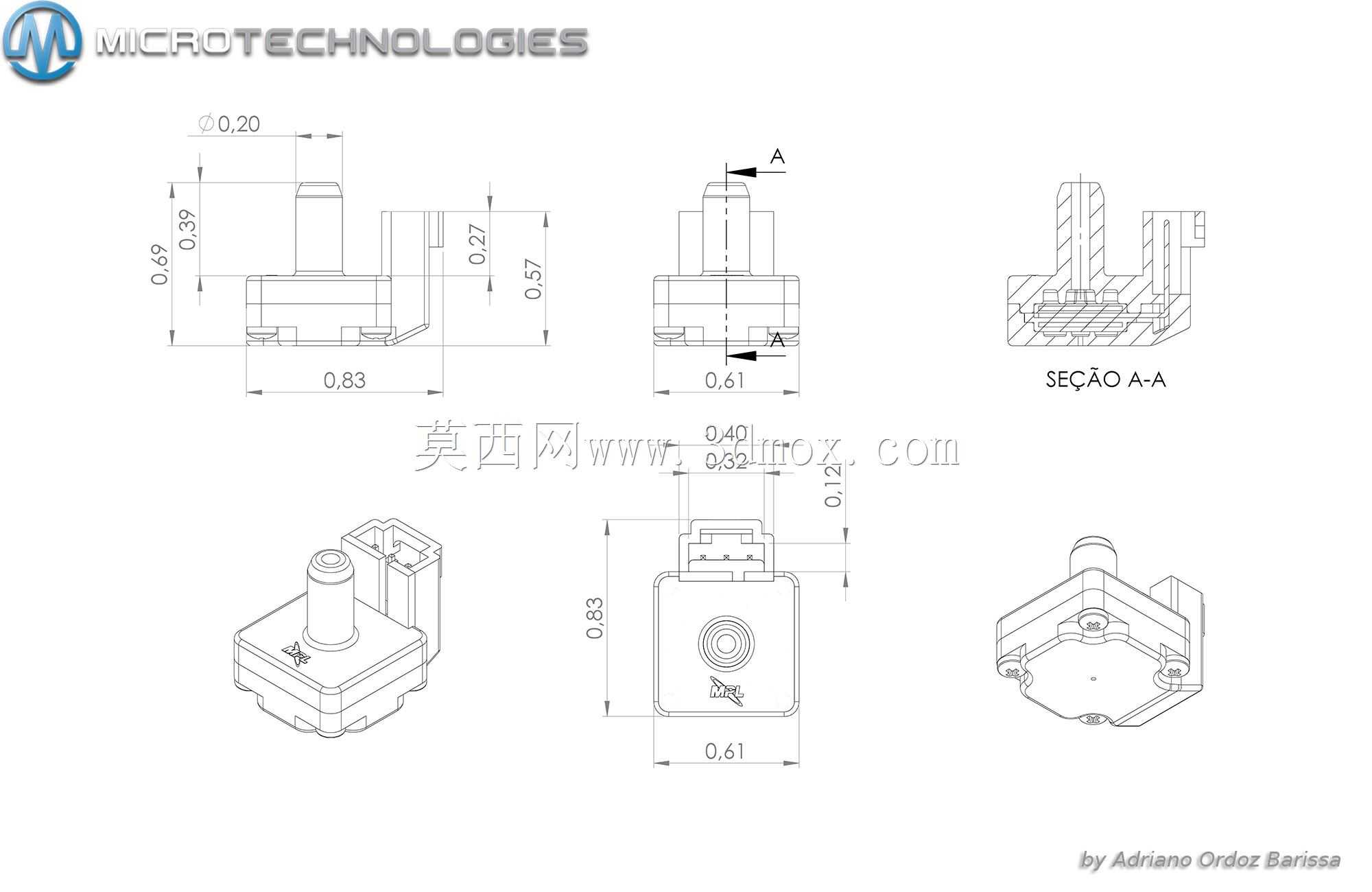

从安装边界来看，整个组件的主体为方形块状结构，底部预留了平整的安装基准面，侧面的电气接插件采用侧出式设计，接插件的插针位置做了防呆结构，避免装配过程中插反导致的电路损坏，顶部的气嘴采用标准的快插接口尺寸，可以直接适配常规的气动软管，不需要额外做转接头。正压工况下，进入气嘴的气压会直接作用在硅树脂保护层上，将压力均匀传递到内部的传感芯体受压面；负压工况下，外部大气压会反向推动硅树脂层，同样能被芯体准确采集，两种工况下的压力传递路径完全一致，不需要额外做正负压力区的结构分隔，简化了内部密封结构的设计难度，也减少了密封失效的风险点。

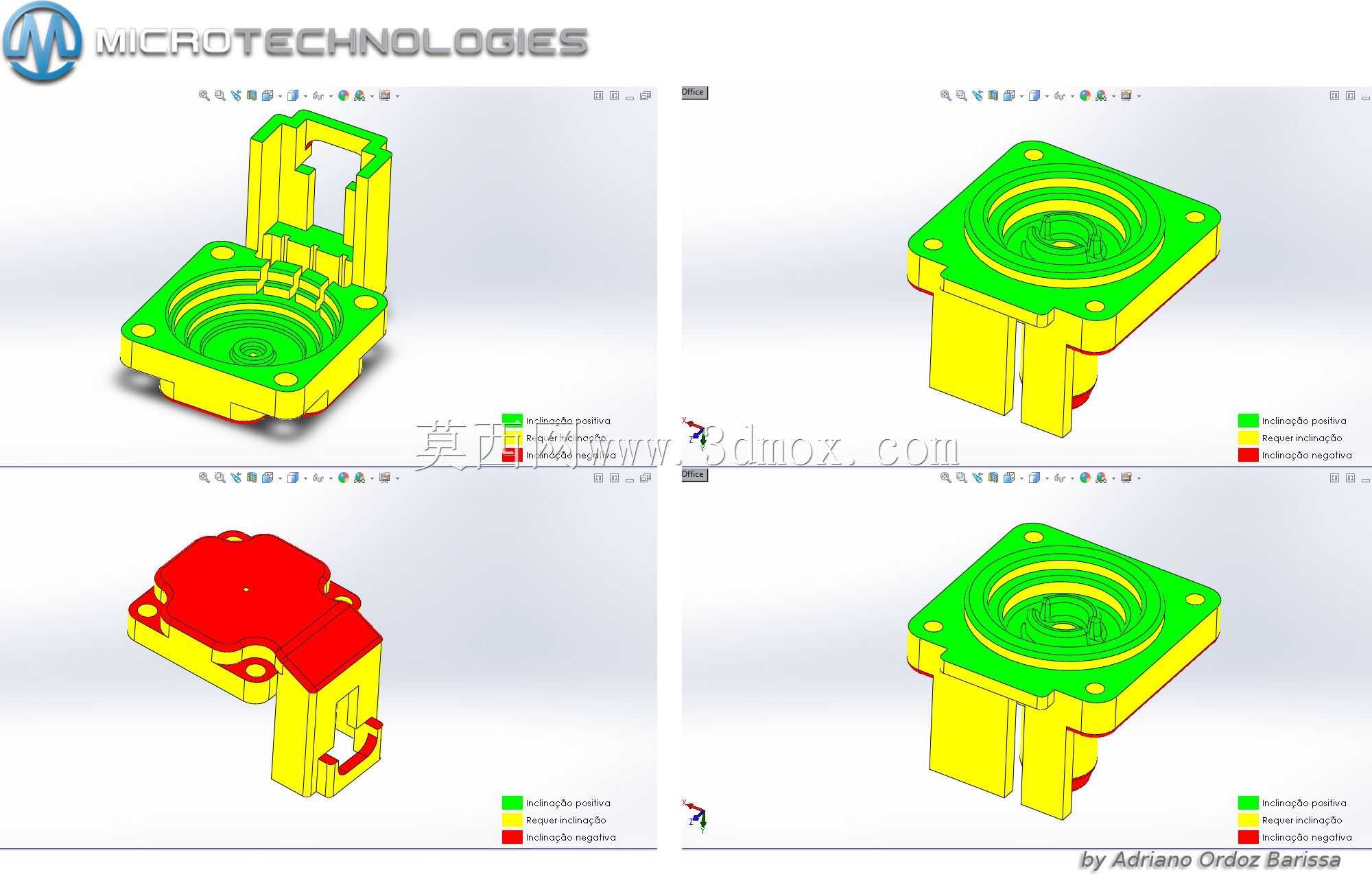

在注塑模具的设计考量上，整个壳体的脱模斜度做了统一适配，没有出现倒扣结构需要额外做滑块抽芯的位置，上下壳体的分型面选在壳体侧面的中心位置，浇口位置预留了在壳体侧面非外观面的区域，注塑成型后不需要做复杂的浇口修整，能有效降低单件的注塑加工成本。壳体的壁厚做了均匀化处理，避免注塑过程中出现缩痕、翘曲的问题，安装孔位的周边做了局部加厚处理，防止螺钉锁附时出现柱位开裂的情况。气嘴的内孔做了高精度的尺寸公差控制，保证和软管连接后的密封性，不会出现漏气导致的压力采集偏差。电气接插件的插针采用嵌件注塑的方式固定在壳体上，插针和塑料壳体的结合位置做了滚花处理，提升结合力，避免长期使用后插针出现松动、漏气的问题。

实际应用中，这类感测组件不需要额外做外围的气路转接结构，可以直接集成在设备的气路板上，占用的安装空间很小，方形的主体结构也方便在密集的设备内部做布局，不会和周边的管路、电路元件产生干涉。内部的电路走线空间做了预留，除了传感芯体之外，还可以搭载简单的信号调理电路，直接输出标准的电压信号，减少外围电路的设计工作量。硅树脂保护层的硬度做了适配，既不会因为硬度过高影响压力传递的灵敏度，也不会因为硬度过低在长期压力循环下出现破损、疲劳失效的问题，在-20℃到85℃的常规工作温度区间内，硅树脂的性能不会出现明显变化，能保证压力采集的稳定性。
