注入式差压感测组件结构设计方案

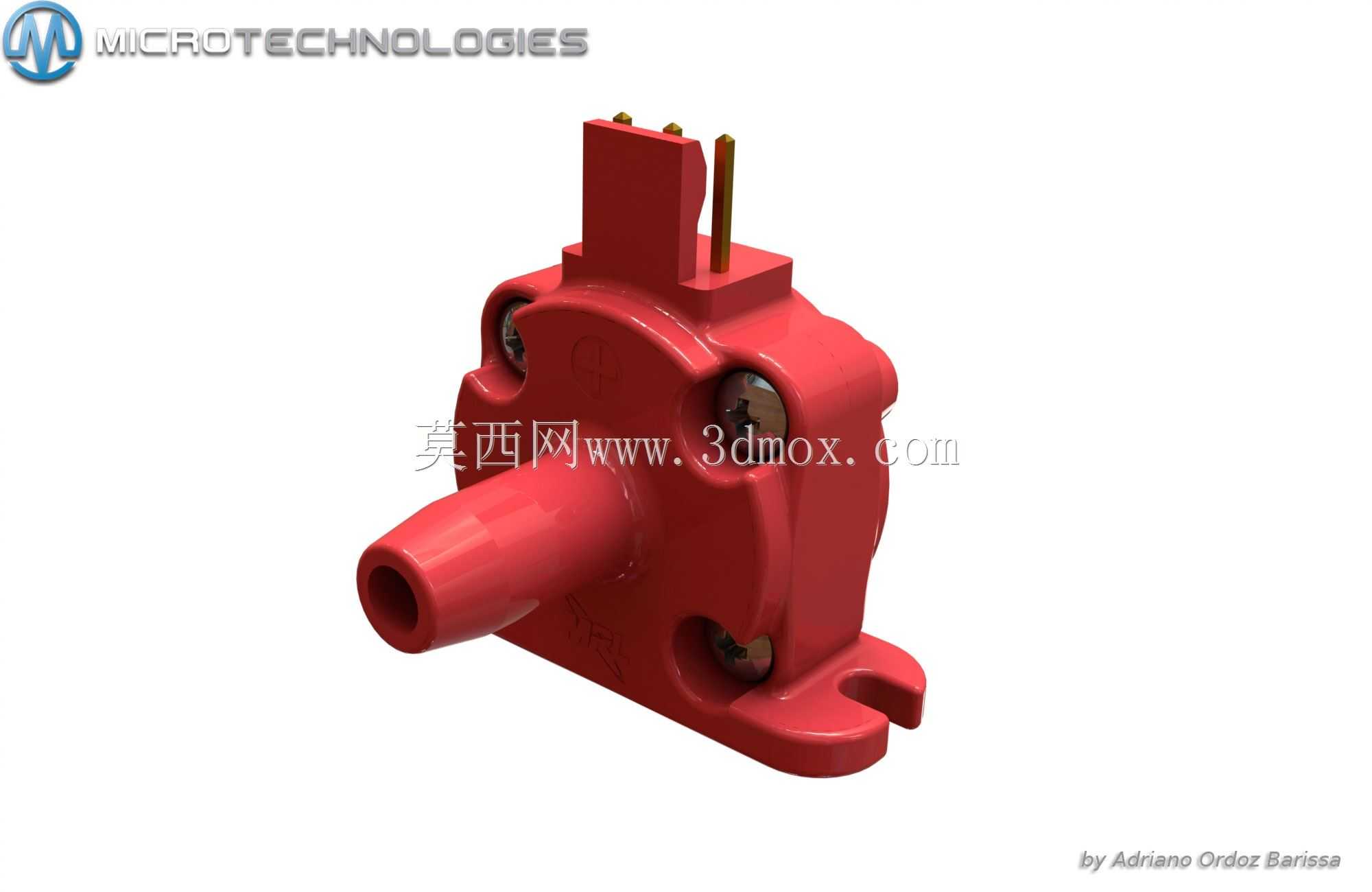

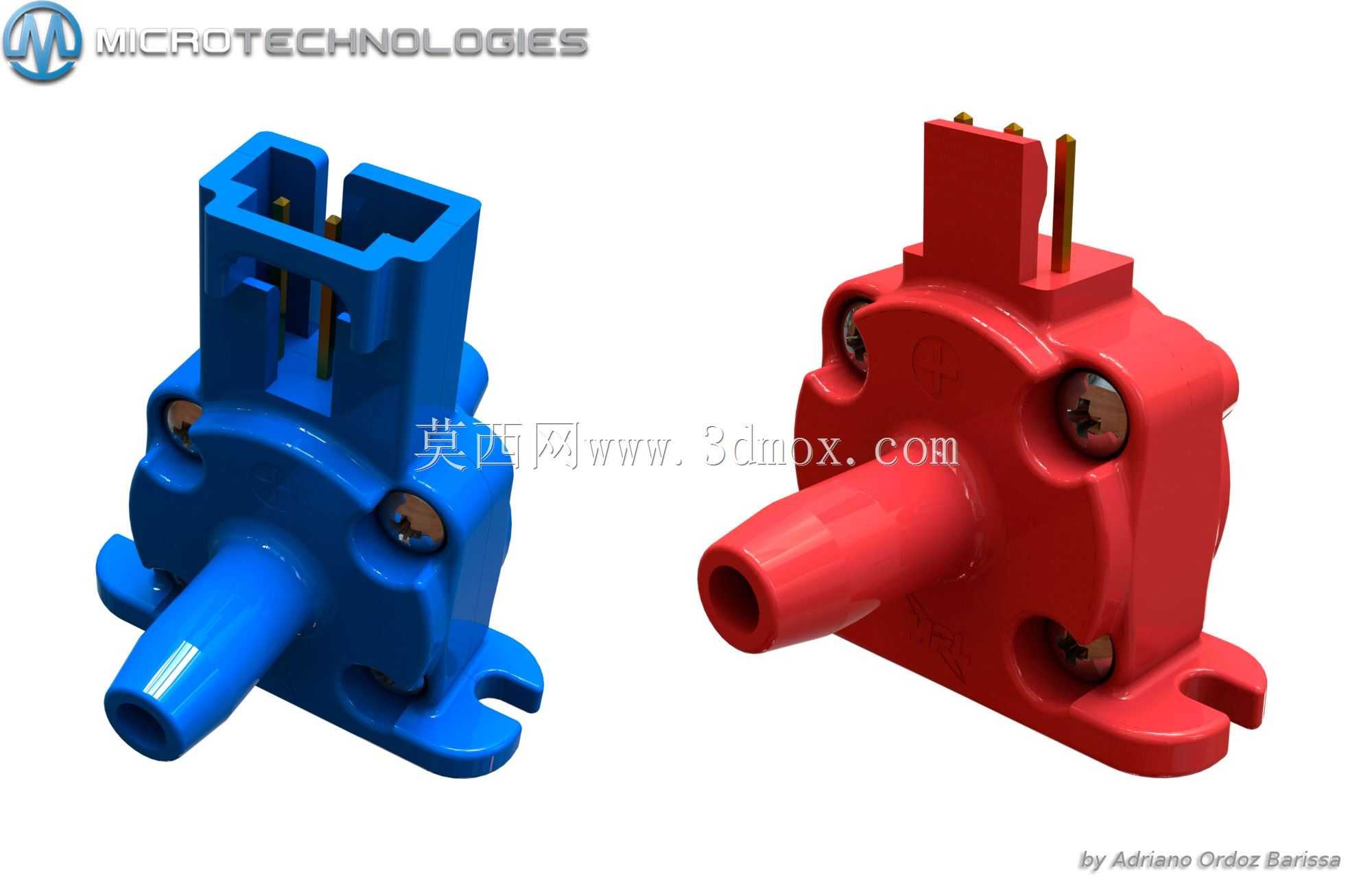

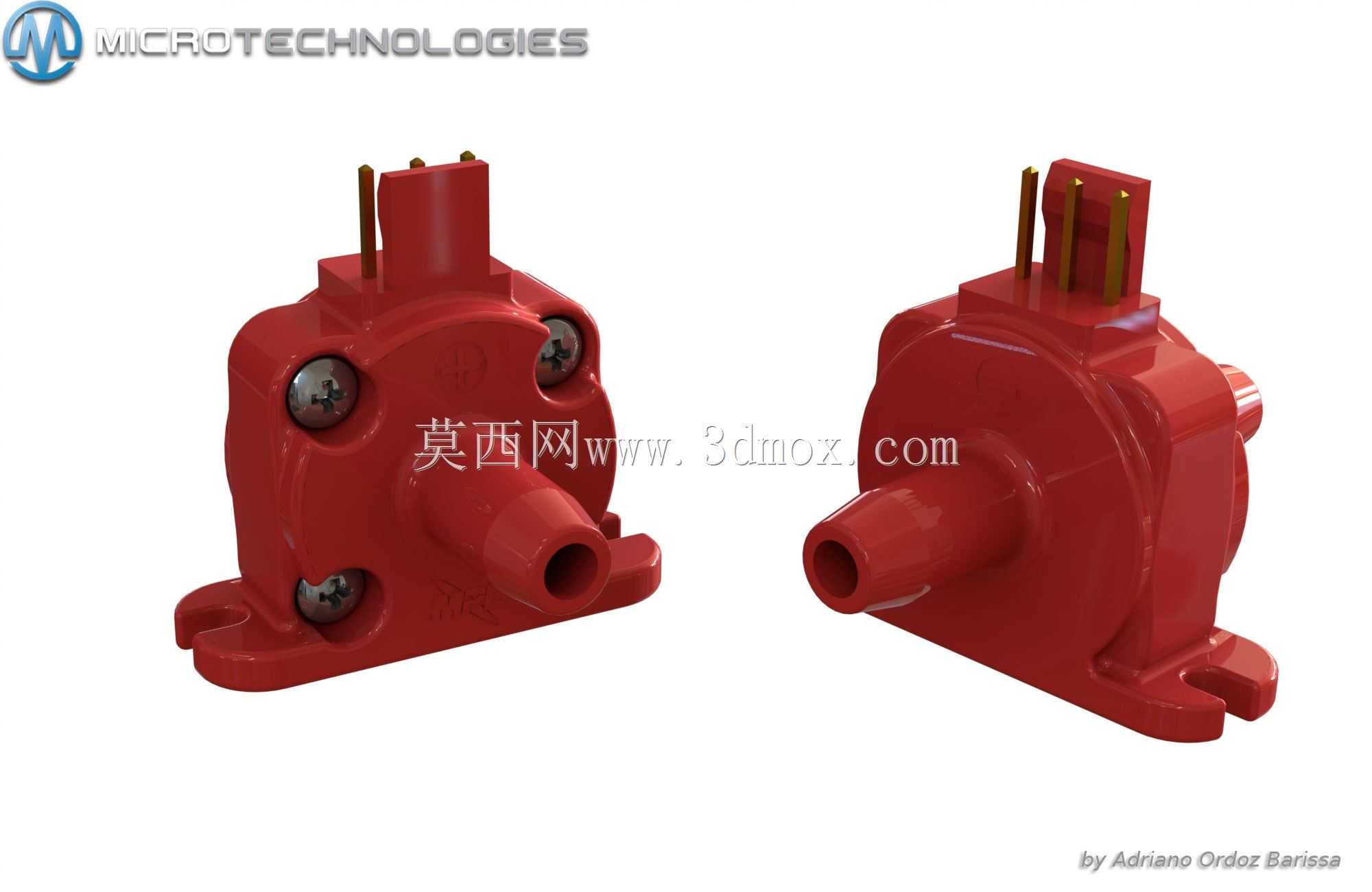

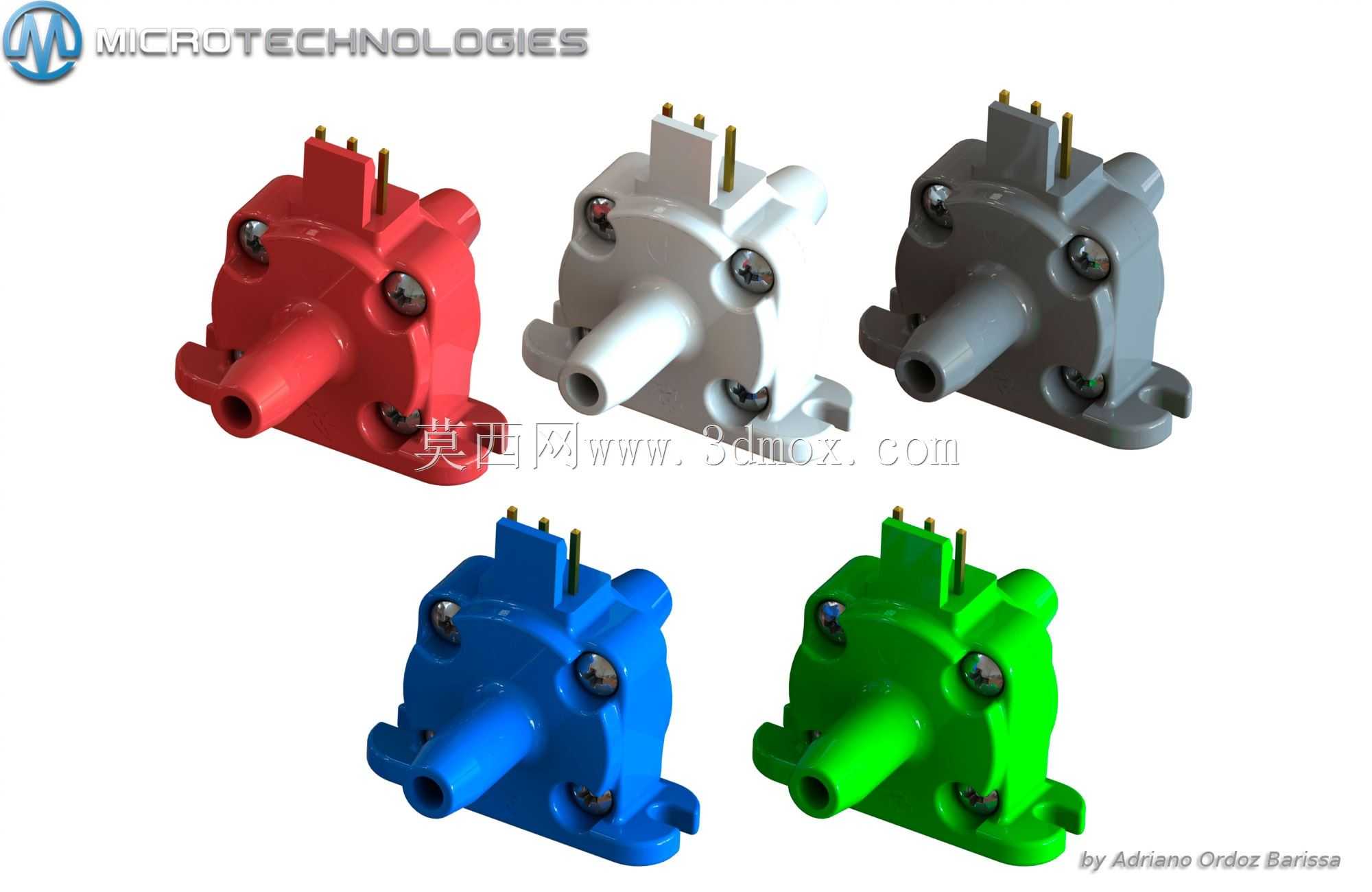

在医用呼吸支持设备、家用制氧机、小型气动控制回路这类对气路压力差检测有紧凑安装需求的场景里，这类注入式差压感测组件的应用占比正在逐年提升。不同于传统外置安装的大体积压差传感器，这款组件从设计之初就瞄准了设备内部狭小空间的集成需求，把传感核心、气路接口、安装固定结构全部整合在单块注塑壳体内部，不需要额外设计转接安装板，直接卡在设备预设的卡槽里就能完成固定，大幅压缩了气路检测单元的占用空间。

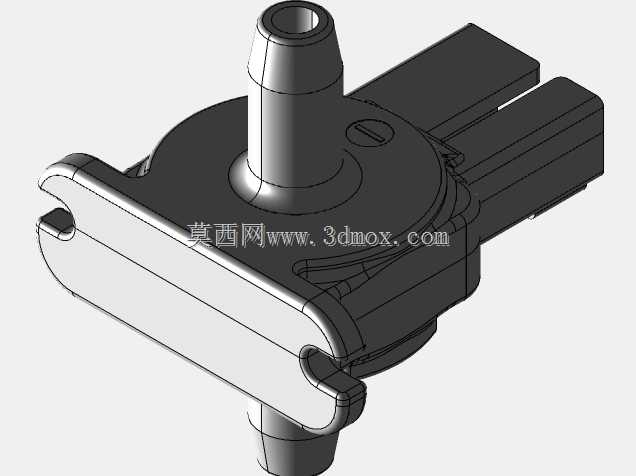

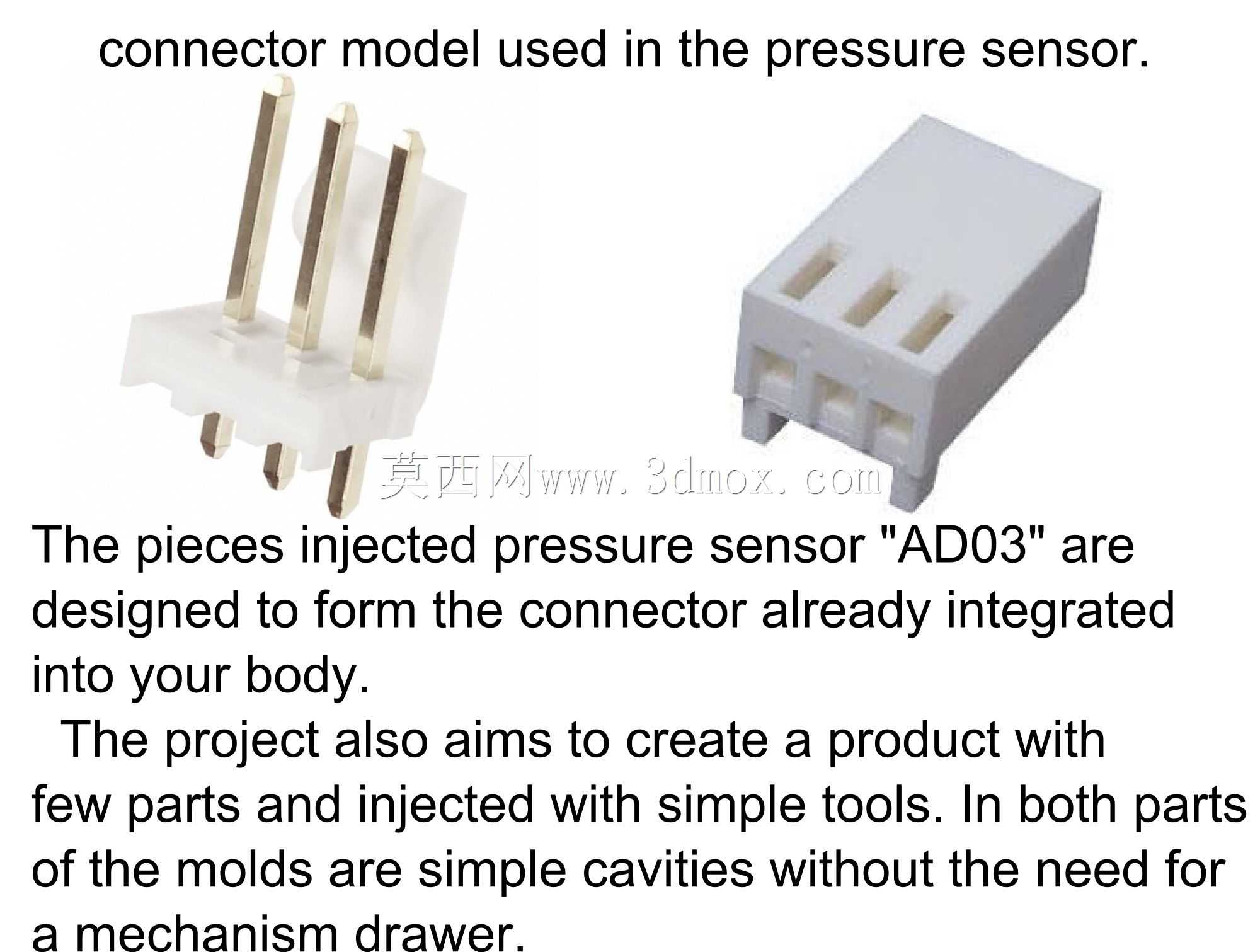

从实际功能层面看，这款组件同时具备正压侧与负压侧的压力采集能力，侧底片位置设计的泄压结构，能够避免气路瞬时压力冲击对传感核心造成的过载损伤，当气路压力超出正常检测区间时，多余的气压会从泄压缝隙缓慢泄出，不会出现压力骤升击穿传感膜片的问题。组件的气路接口采用了类Molex连接端口的尺寸标准，和常规的医用级软质气管、气动PU管都能实现免卡箍快插，插装后接口处的密封完全依靠壳体注塑成型时预留的锥面过盈结构实现，不需要额外加装密封圈，既减少了装配工序，也避免了橡胶密封圈长期使用老化带来的漏气隐患。

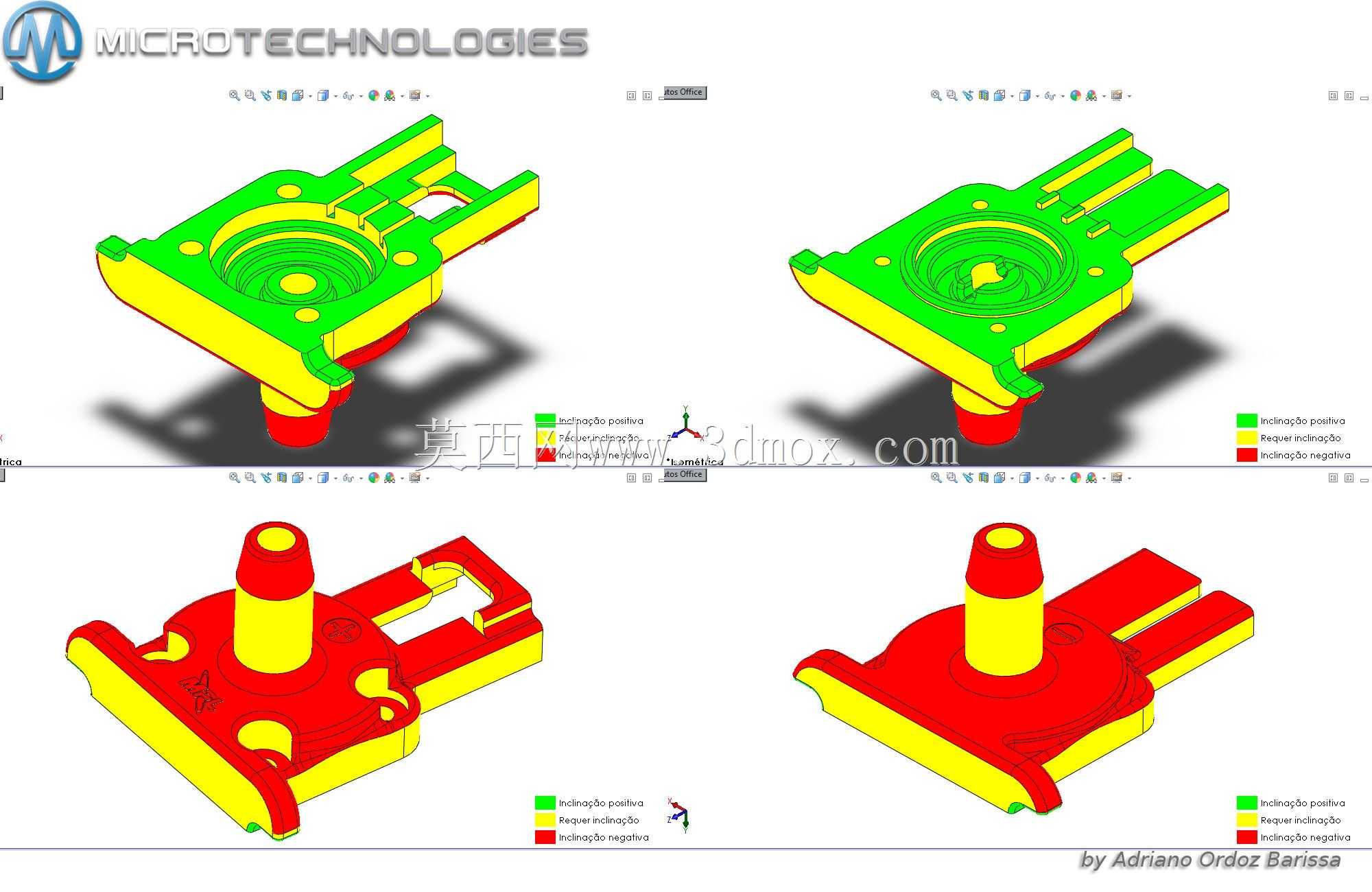

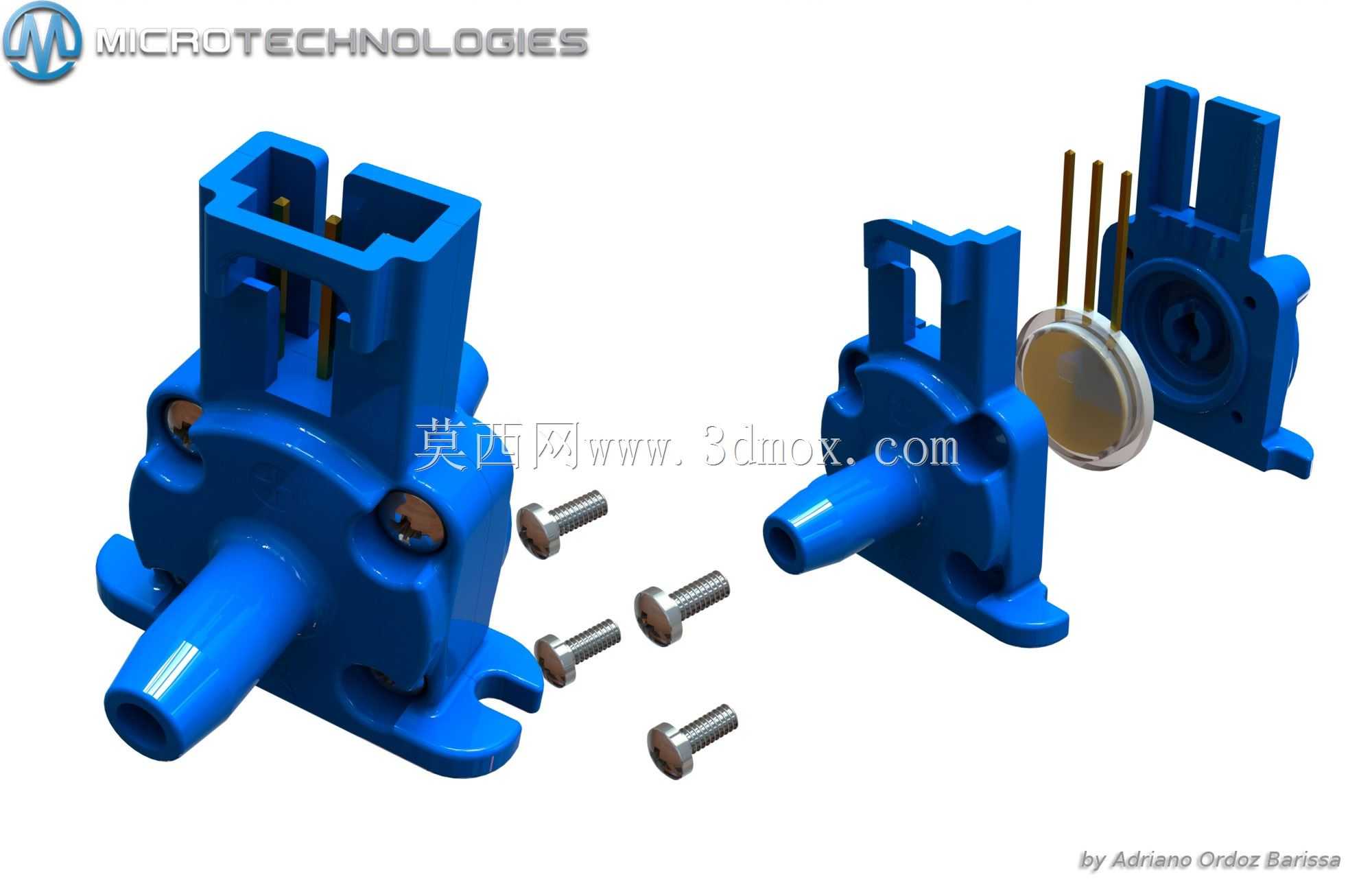

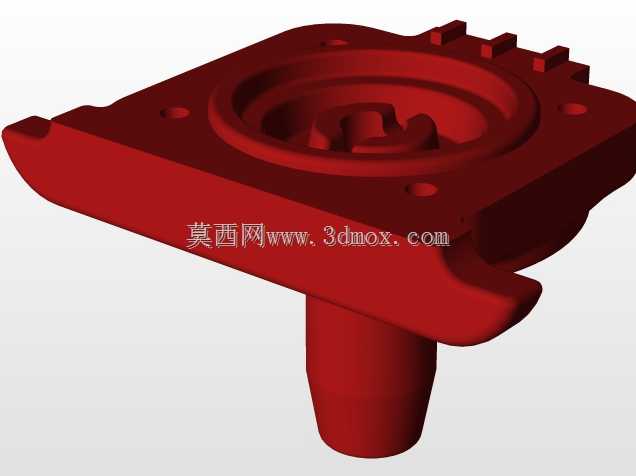

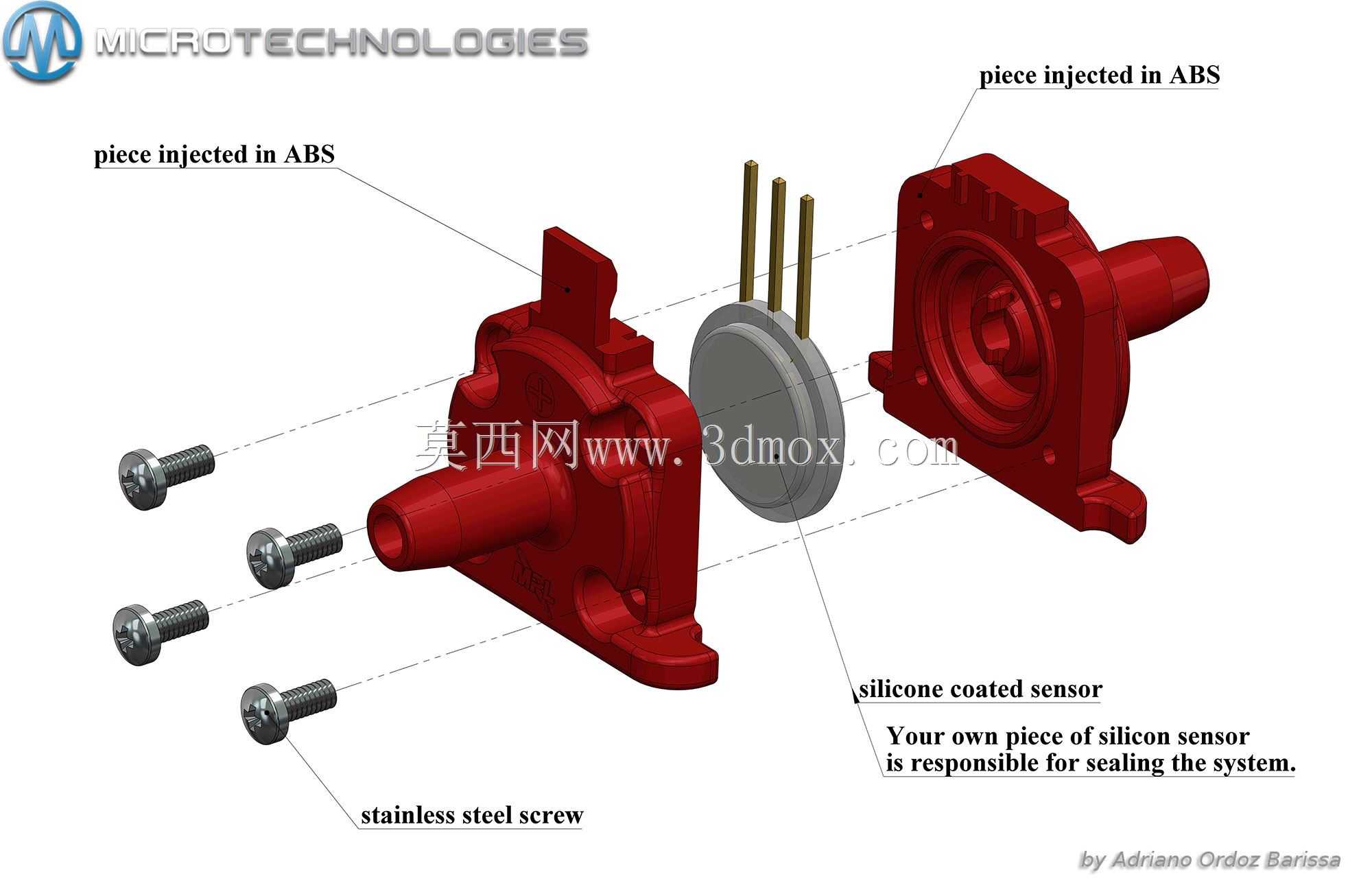

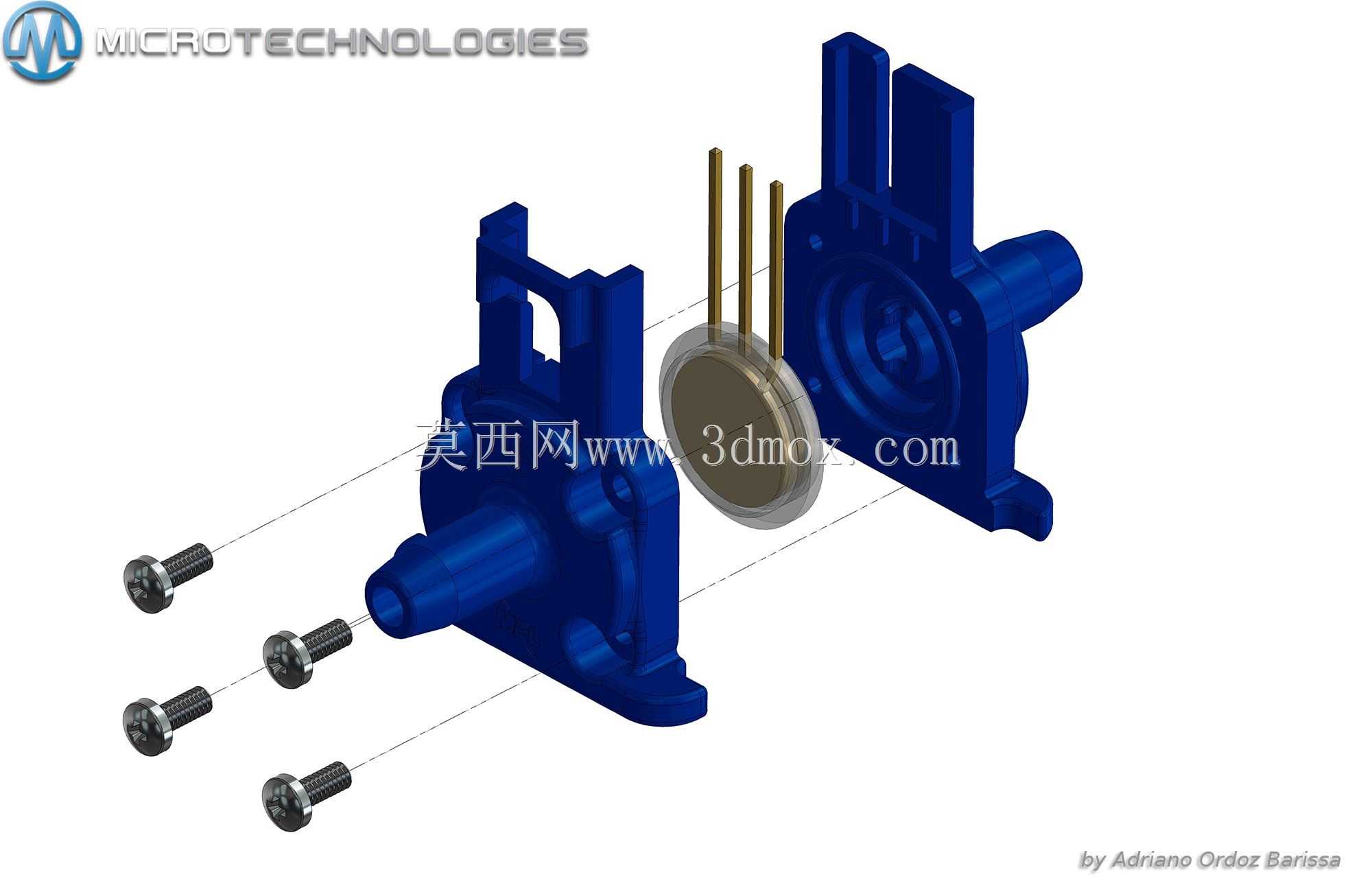

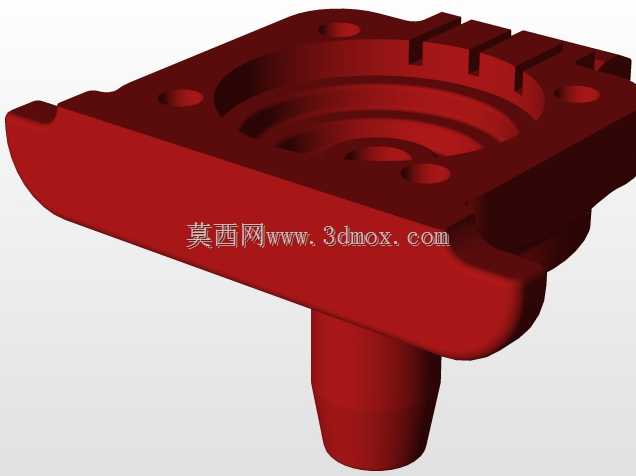

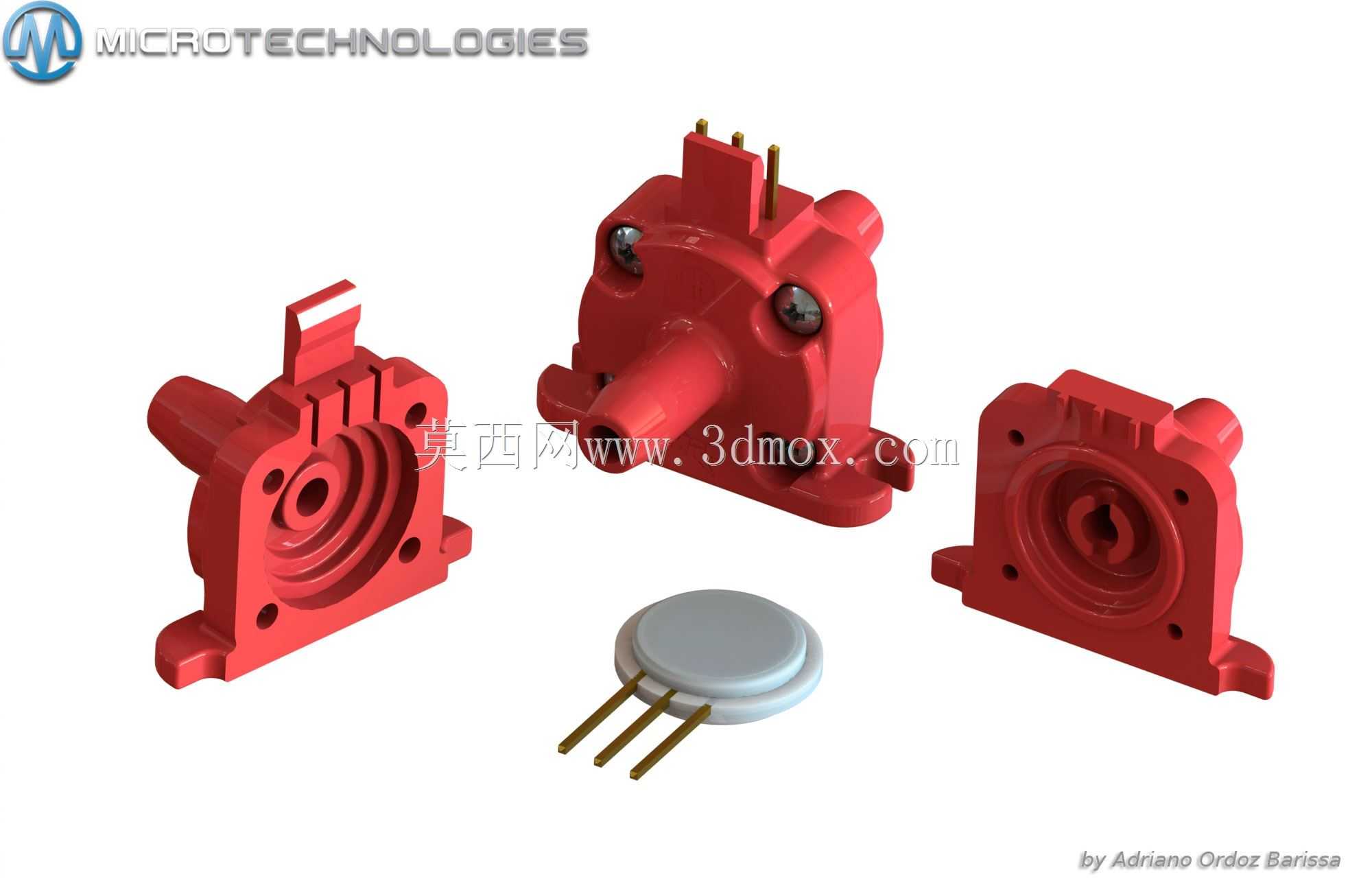

设计思路上，整个组件的壳体拆分完全适配量产注塑工艺的要求，上下两个壳体合模后形成的空腔刚好容纳电子压电传感核心，合模面没有复杂的倒扣结构，不需要设计机械抽芯滑块，模具加工成本比带侧抽结构的同类产品低近三成，量产时的成型周期也更短。传感核心在装入壳体空腔的同时，合模过程就会完成气路的密封，不需要额外点胶或者加装密封垫，装配工序只需要完成插针预装、传感核心放置、上下壳超声压合三个步骤，非常适合自动化产线批量组装。

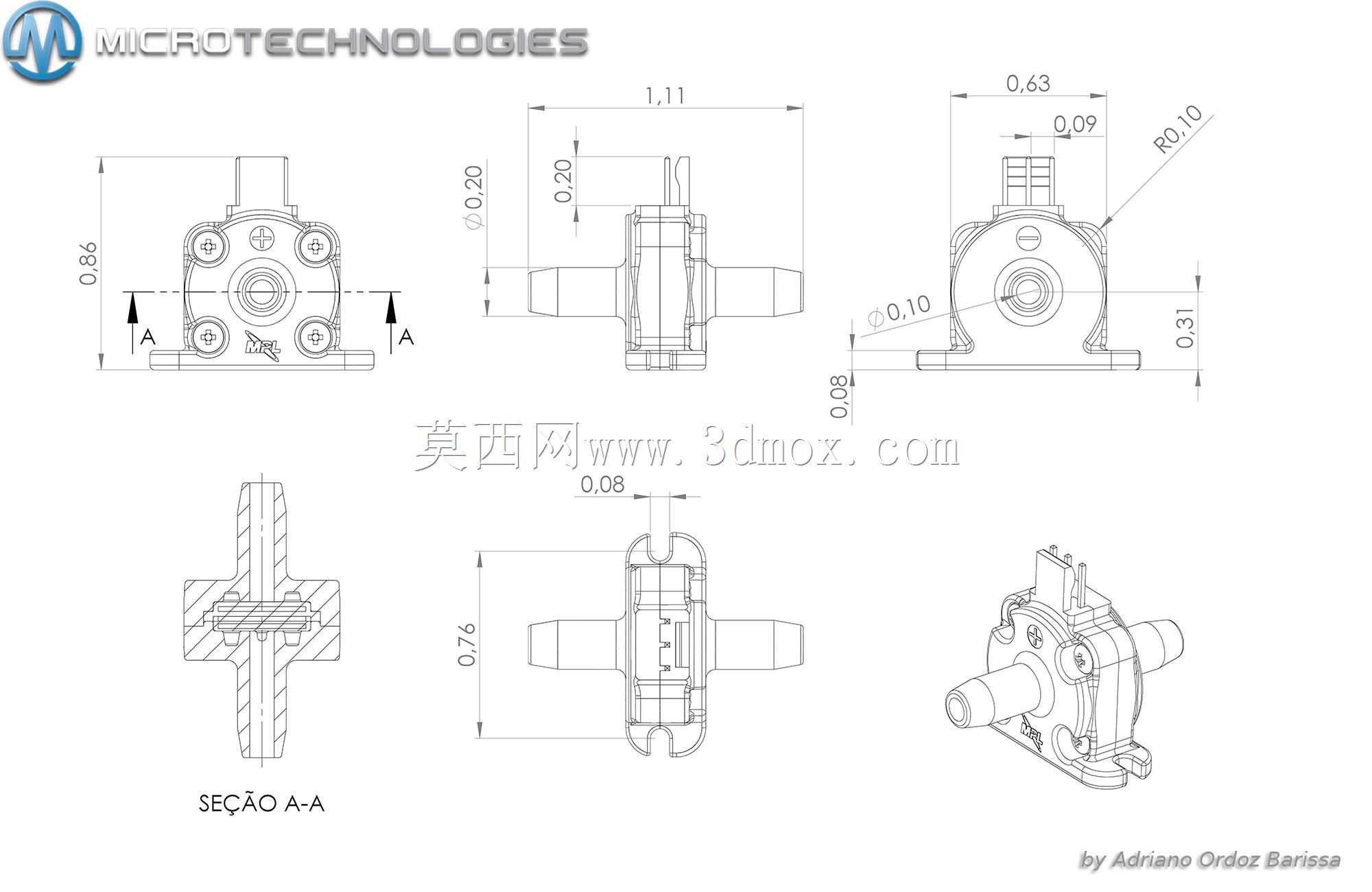

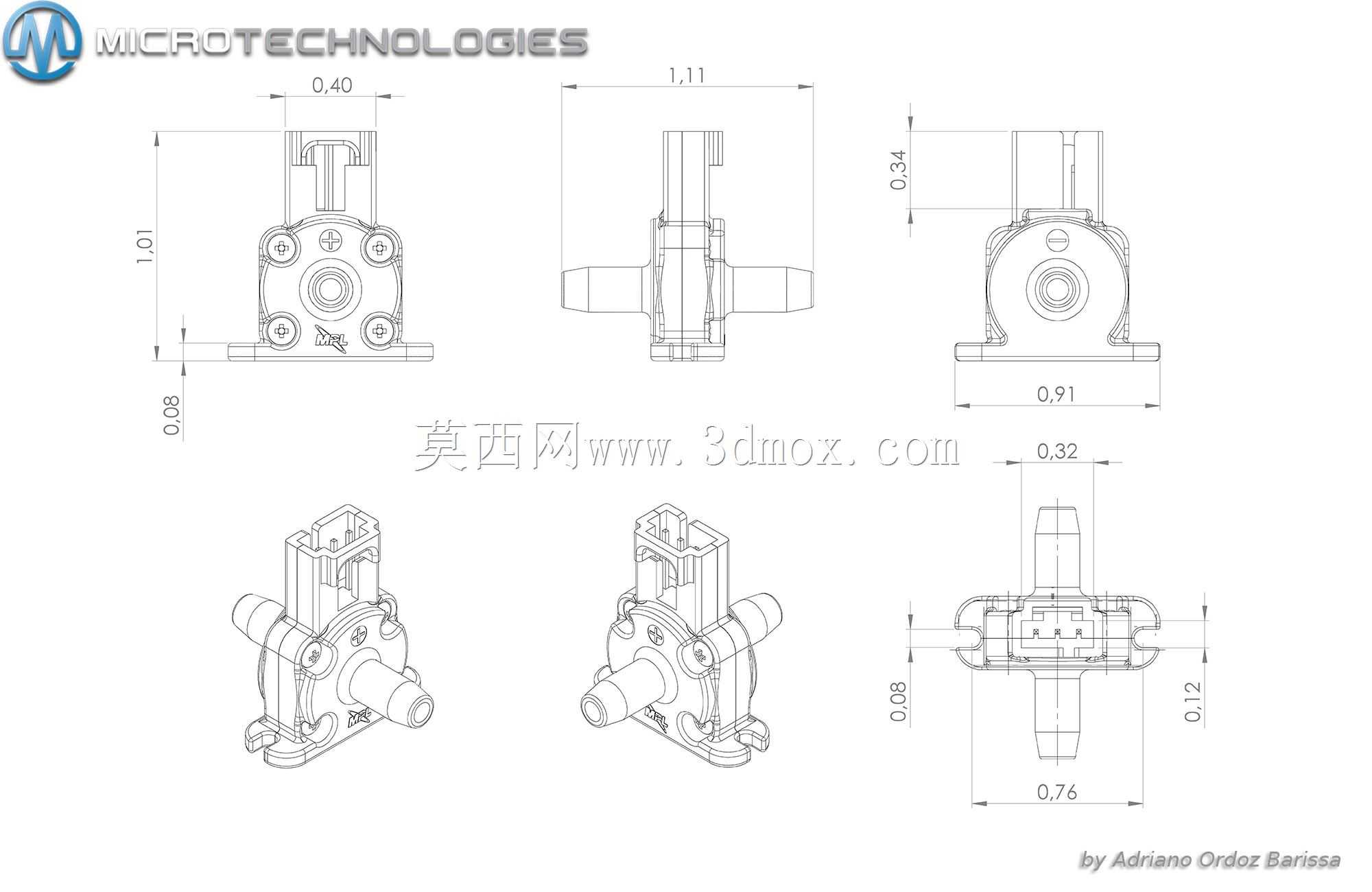

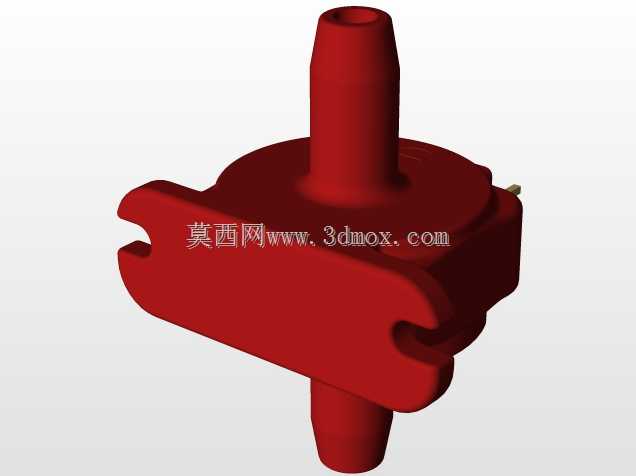

从安装边界尺寸来看，这款组件的主体轮廓最大宽度不超过30mm，接口伸出长度控制在15mm以内，底部的两个安装耳片的孔位间距按照行业通用的20mm标准设计，既可以用M2螺丝直接固定在设备的塑料安装柱上，也可以通过配套的卡扣直接卡在设备钣金或者塑料支架的卡槽里，安装时不需要预留太大的操作空间，哪怕是周围布满气路管路和电路板的狭小区域，也能顺利完成装拆。组件顶部的电气插针采用标准2.54mm间距设计，直接和设备内部的电路板插座对接，不需要额外焊接引线，减少了接线工序带来的接触不良风险。

实际选型应用时需要注意，这款组件的检测量程适配微压差检测场景，适合检测正负10kPa以内的气路压力差，不能用在高压气动回路里；安装时要保证泄压侧的预留空间不小于5mm，不能被周围的线束或者结构件堵住泄压缝隙，否则会导致压力检测数值出现偏差；气路插管时要保证气管插入深度超过8mm，避免气路漏气影响检测精度。这类集成式的压差感测组件，相比传统的分体式压差检测结构，把气路连接、传感安装、电气对接的多个环节整合到单一零件上，不仅减少了设备整体的零件数量，也降低了装配环节的出错概率，在小型化医疗设备、便携气动检测设备里的适配性非常高。
