三角基座式气压感应检测元件结构

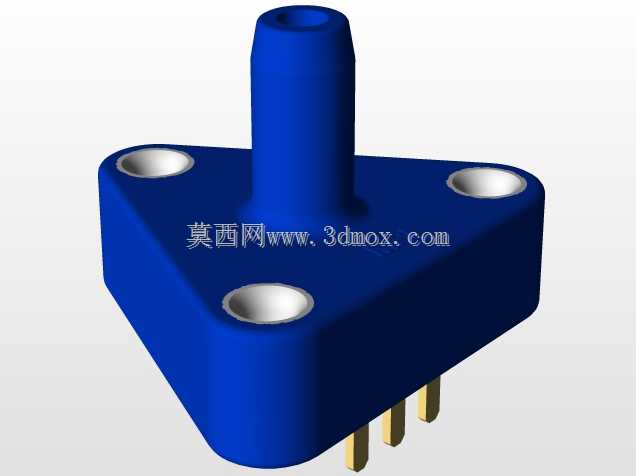

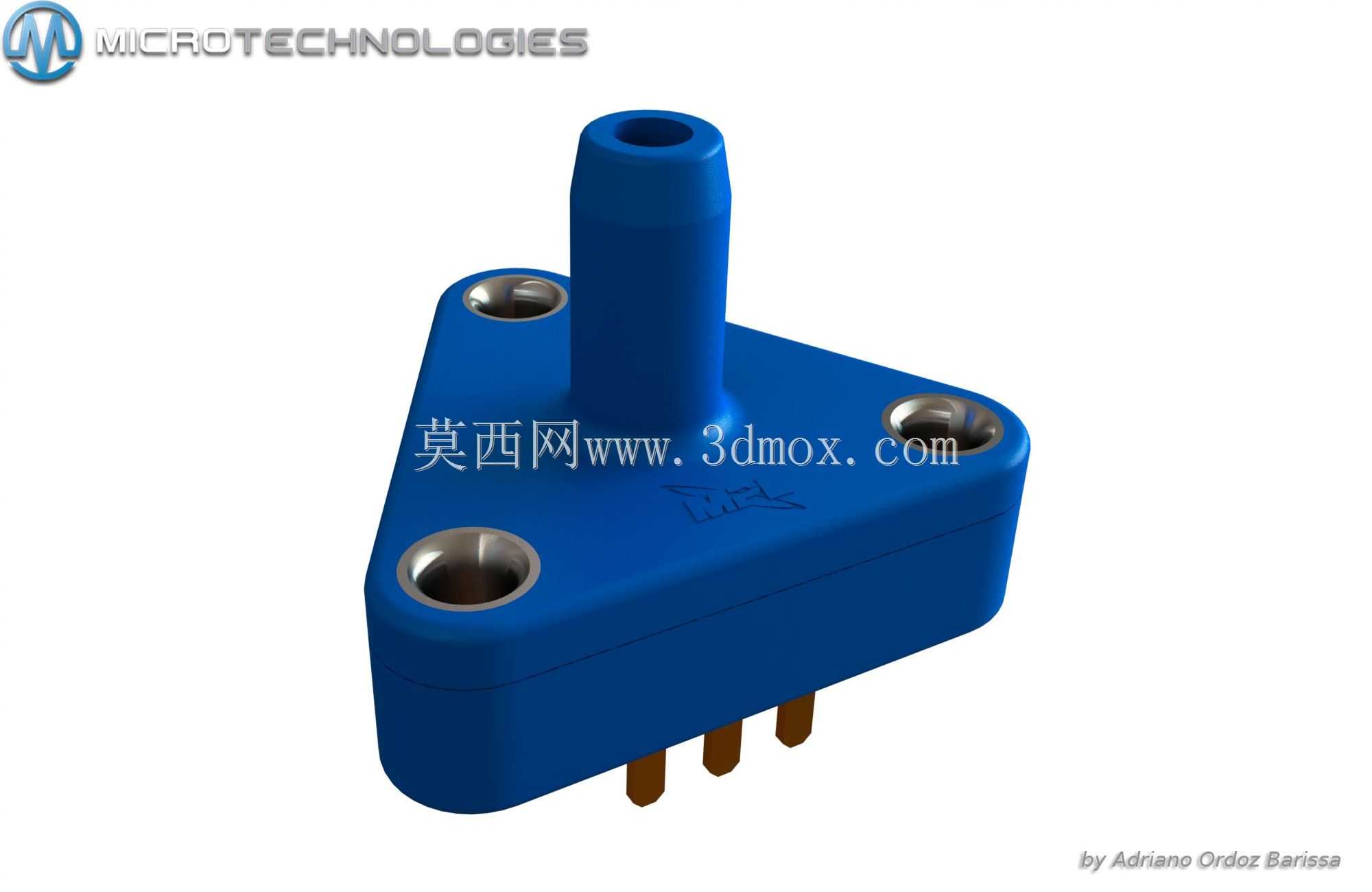

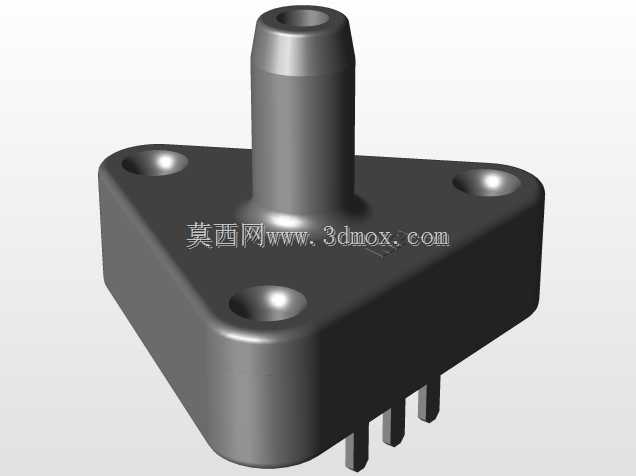

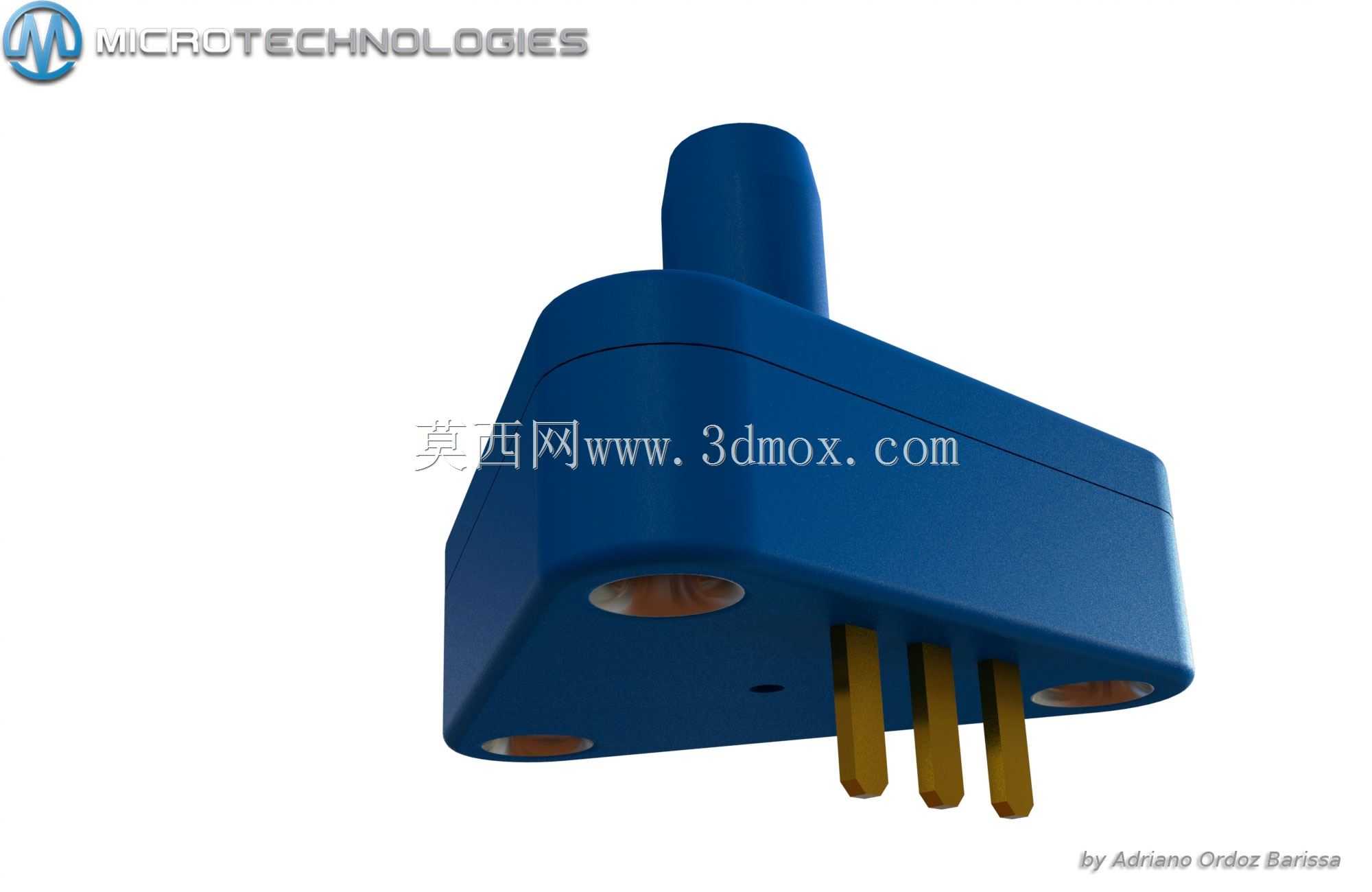

在气动回路压力监测、小型医疗气路管控、消费级气动设备工况反馈这类场景里，这类三角结构的压力感应元件是很常见的小型检测部件，它不需要复杂的安装基座，自身的结构就兼顾了气路对接、电路连接和设备固定的全部需求，很多做小型气动设备的结构工程师在选型时，会优先考虑这类集成度高的元件，减少额外的安装辅件设计。从实际使用的角度看，这个元件的核心功能是将接入气路的气压值转化为可被控制板识别的电信号，顶部凸起的气嘴是直接对接软质气管的接口，气嘴的外径做了适配常规微型气管的尺寸，插接后不需要额外的管接头固定，依靠气管自身的弹性抱紧就能实现气路密封，适合气压值不高的低压检测场景，比如家用制氧机的气路压力监测、小型气动按摩设备的气压反馈、实验室小型气路的压力采样这类工况，工作压力区间覆盖常规低压气动系统的检测需求，不会因为压力波动出现信号失真的问题。

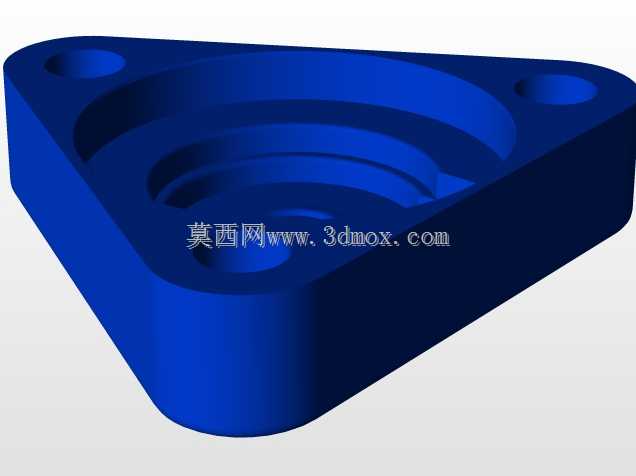

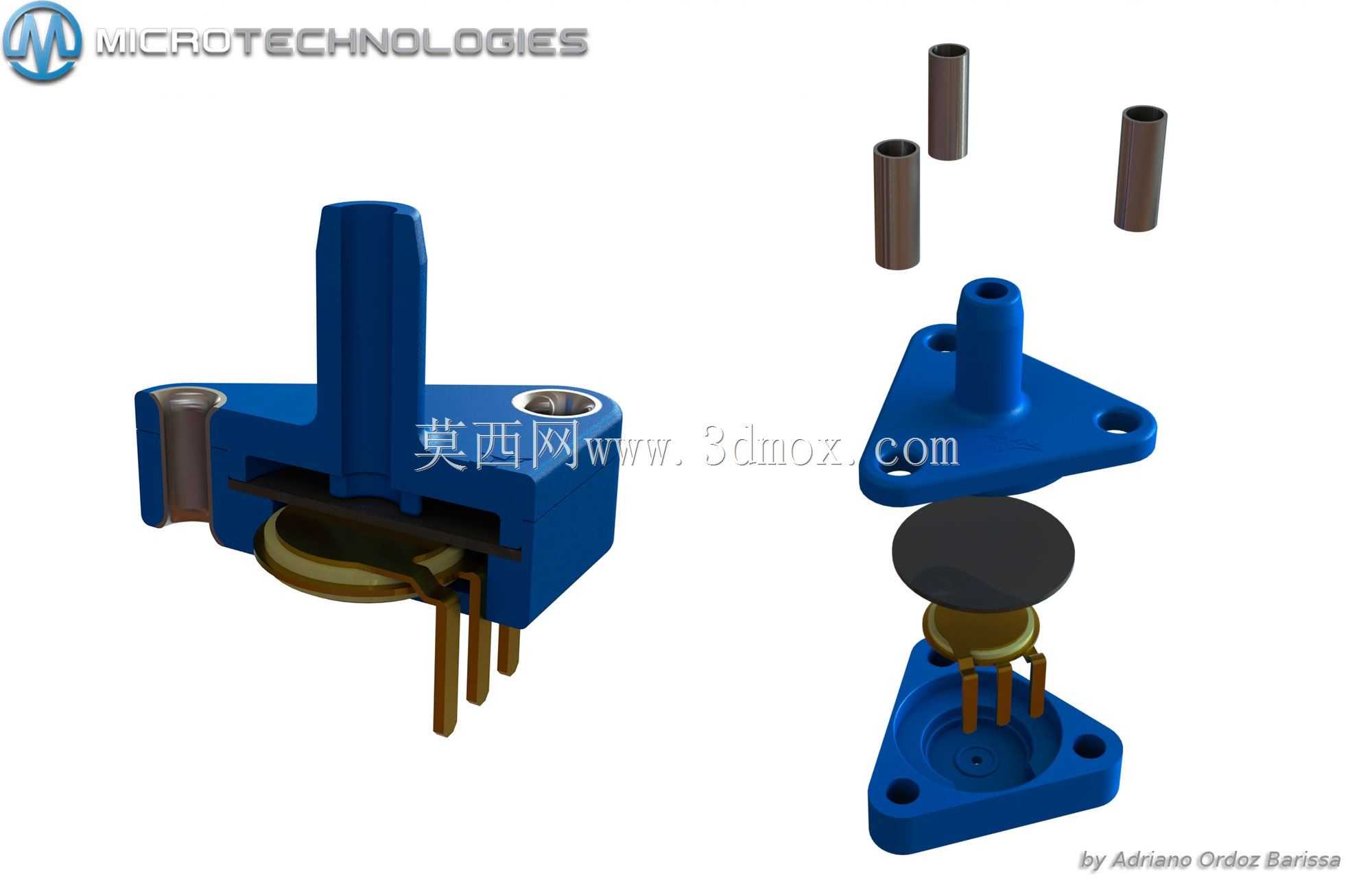

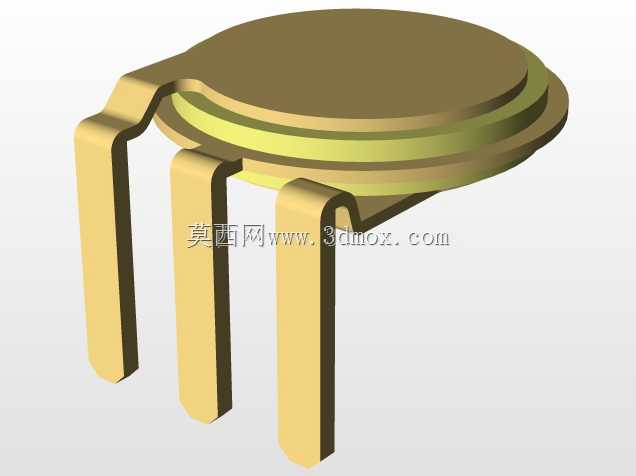

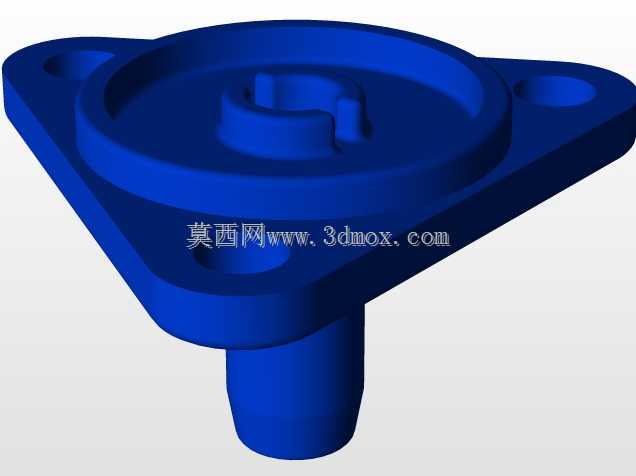

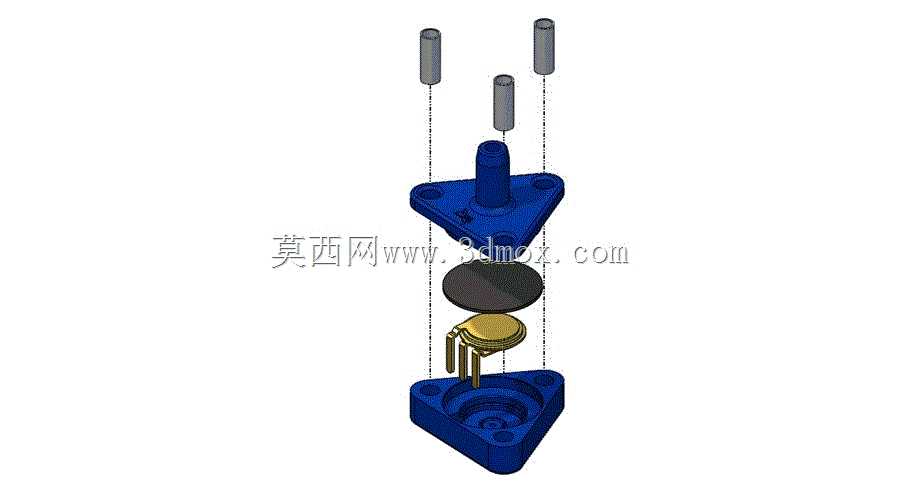

从结构设计的思路来看，这个元件的壳体采用聚合物材质注塑成型，整体做了三角式的扁平化布局，三个角位分别设置了金属衬套的安装孔，安装时可以直接用螺丝穿过孔位固定在设备的安装板上，三个孔位的分布形成稳定的三角支撑，即使设备运行过程中有轻微振动，也不会出现元件松动、气路对接偏移的问题。壳体的注塑模具结构非常简单，没有复杂的侧向抽芯结构，主体部分靠上下模合模就能完成成型，底部的插针是在注塑时作为嵌件直接放入模具中，和聚合物壳体结合为一体，不需要后续的装配工序，既保证了插针和壳体之间的密封性能，也减少了组装环节的工作量，适合大批量生产。壳体的封口位置采用铆钉压合的工艺，不需要额外的粘接或者焊接工序，将内部的感应芯体封装在壳体内部，压合后的封口位置能满足常规使用场景下的防尘、防潮要求，不需要额外做密封涂层处理，控制了元件的整体生产成本。

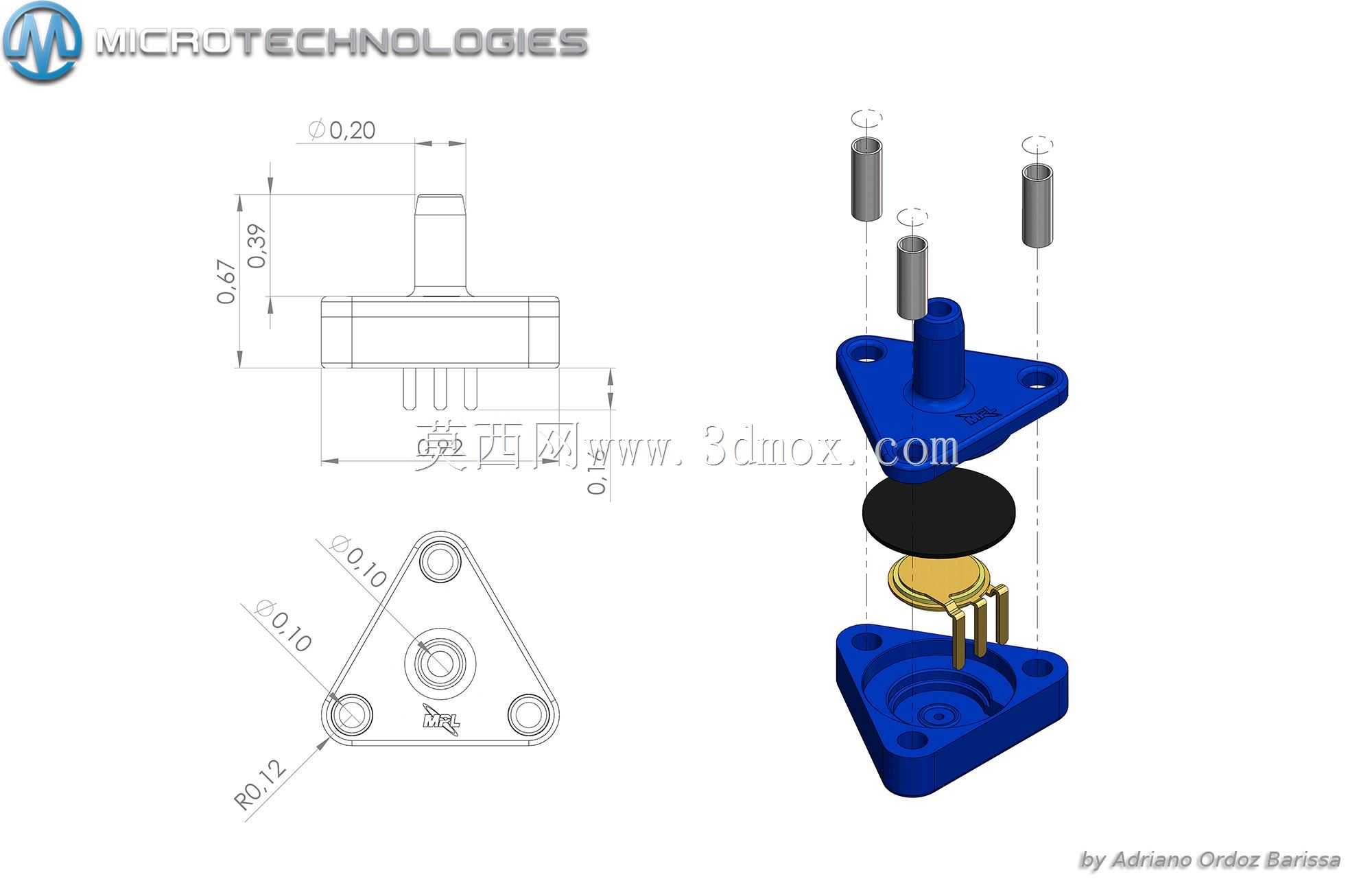

在安装边界的尺寸设计上，这个元件的整体厚度控制得比较薄，安装后不会占用过多的设备内部空间，三个安装孔的中心距做了标准化的尺寸设计，适配多数小型气动设备的安装孔位布局，工程师在做结构布局时，不需要为这个元件单独设计特殊的安装位，直接在安装板上对应位置打三个固定孔、预留出插针接线的空间和气嘴对接气管的弯曲空间即可。底部的三个插针采用直插式布局，间距符合常规电路板接插件的标准间距，既可以直接焊接在控制电路板上，也可以通过接插线和电路板连接，接线方式灵活，不需要定制特殊的接插件。气嘴的高度做了合理的设计，对接气管后，气管的弯曲半径不会和壳体表面产生干涉，即使是采用较硬的气动软管，也能顺利完成插接，不会因为气嘴过短导致气管脱落，也不会因为气嘴过长占用多余的上部空间。

在实际选型适配的时候，需要注意这个元件的安装面要保持平整，避免安装时因为板面不平整导致壳体受力不均，长期使用下出现壳体开裂的问题；气路对接时要将气管插到底，保证气路密封，避免出现漏气导致压力检测不准的情况；接线时要注意插针的引脚定义，避免接反电源和信号引脚导致元件损坏。这类聚合物壳体的压力感应元件，相比金属壳体的同类产品，重量更轻，绝缘性能更好，不需要额外做绝缘处理，适合在对重量有要求的便携式气动设备上使用，同时聚合物材质的耐腐蚀性较好，在有轻微湿度的使用环境下也不会出现壳体锈蚀的问题，长期使用的稳定性有保障。
