压电式压力检测传感元件结构设计

项目分类:3D模型 发布时间:2021-10-12 ID:315758
  • 压电式压力检测传感元件结构设计
  • 压电式压力检测传感元件结构设计
  • 压电式压力检测传感元件结构设计
  • 压电式压力检测传感元件结构设计
  • 压电式压力检测传感元件结构设计
  • 压电式压力检测传感元件结构设计
  • 压电式压力检测传感元件结构设计
  • 压电式压力检测传感元件结构设计
  • 压电式压力检测传感元件结构设计
  • 压电式压力检测传感元件结构设计
  • 压电式压力检测传感元件结构设计
  • 压电式压力检测传感元件结构设计
  • 压电式压力检测传感元件结构设计
  • 压电式压力检测传感元件结构设计

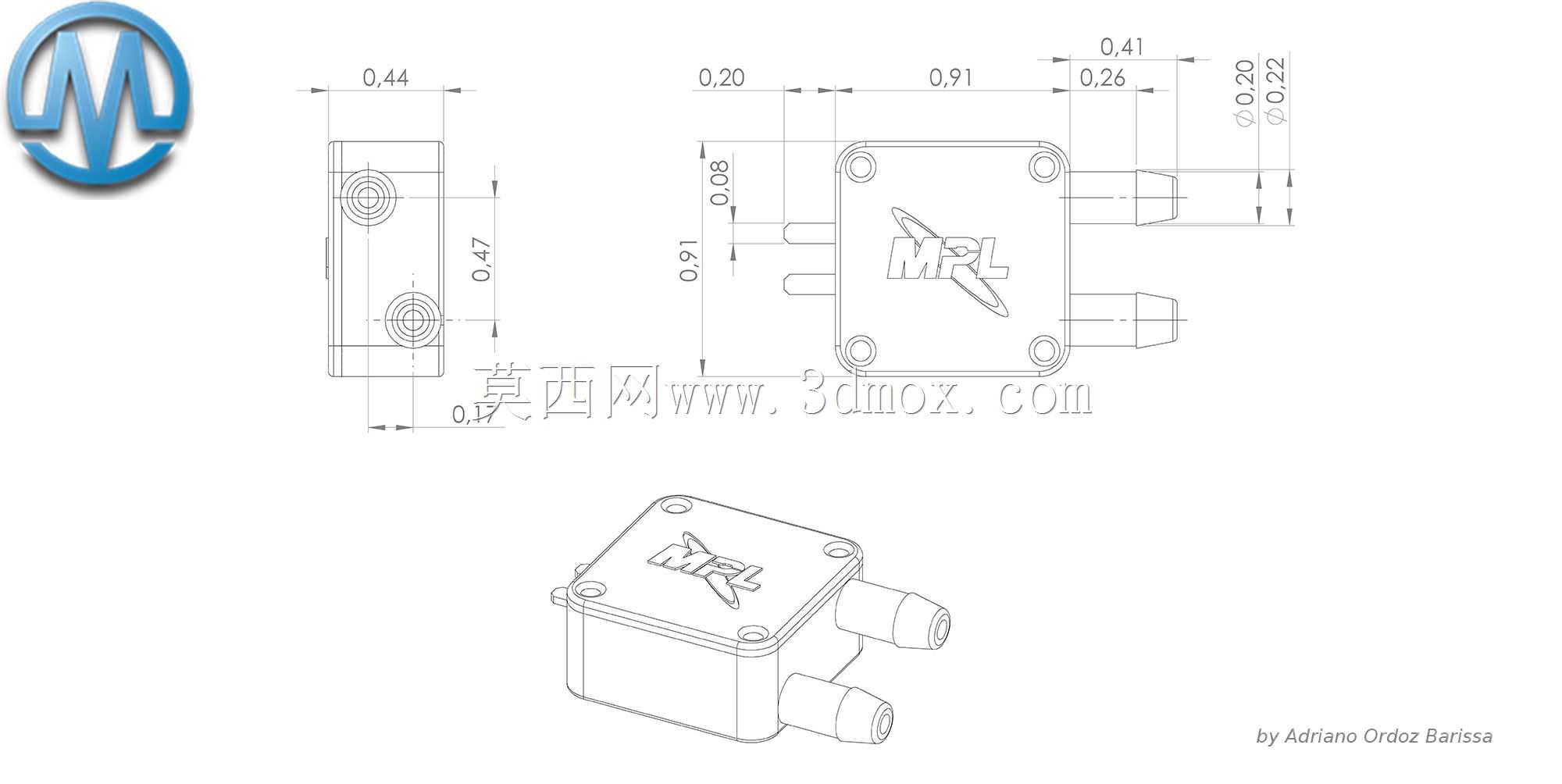

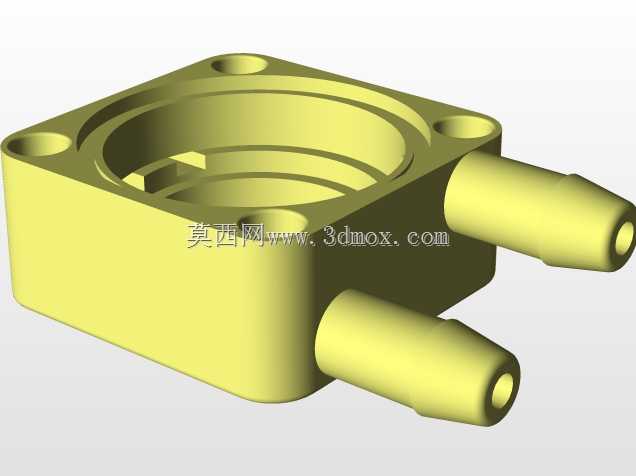

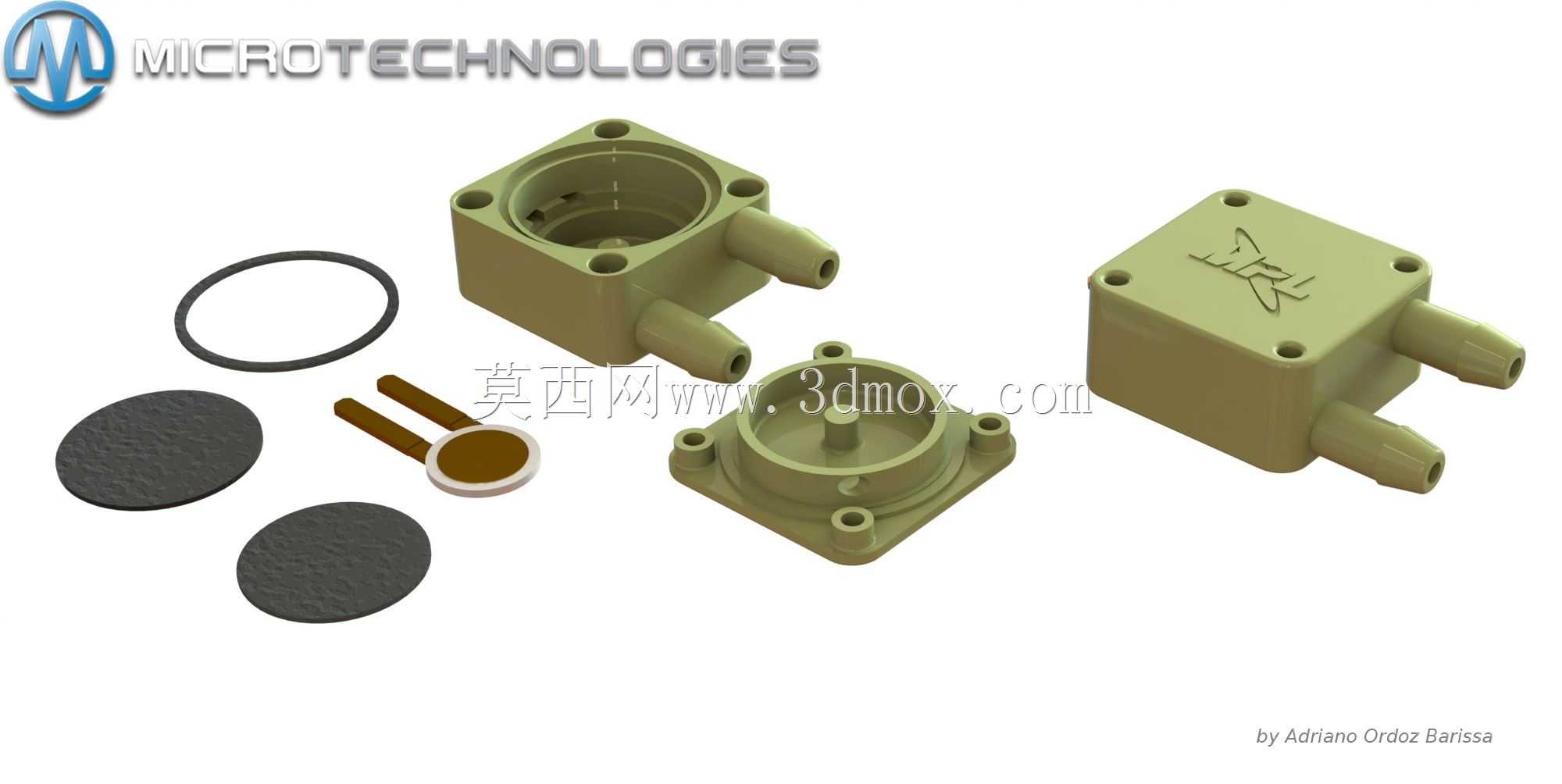

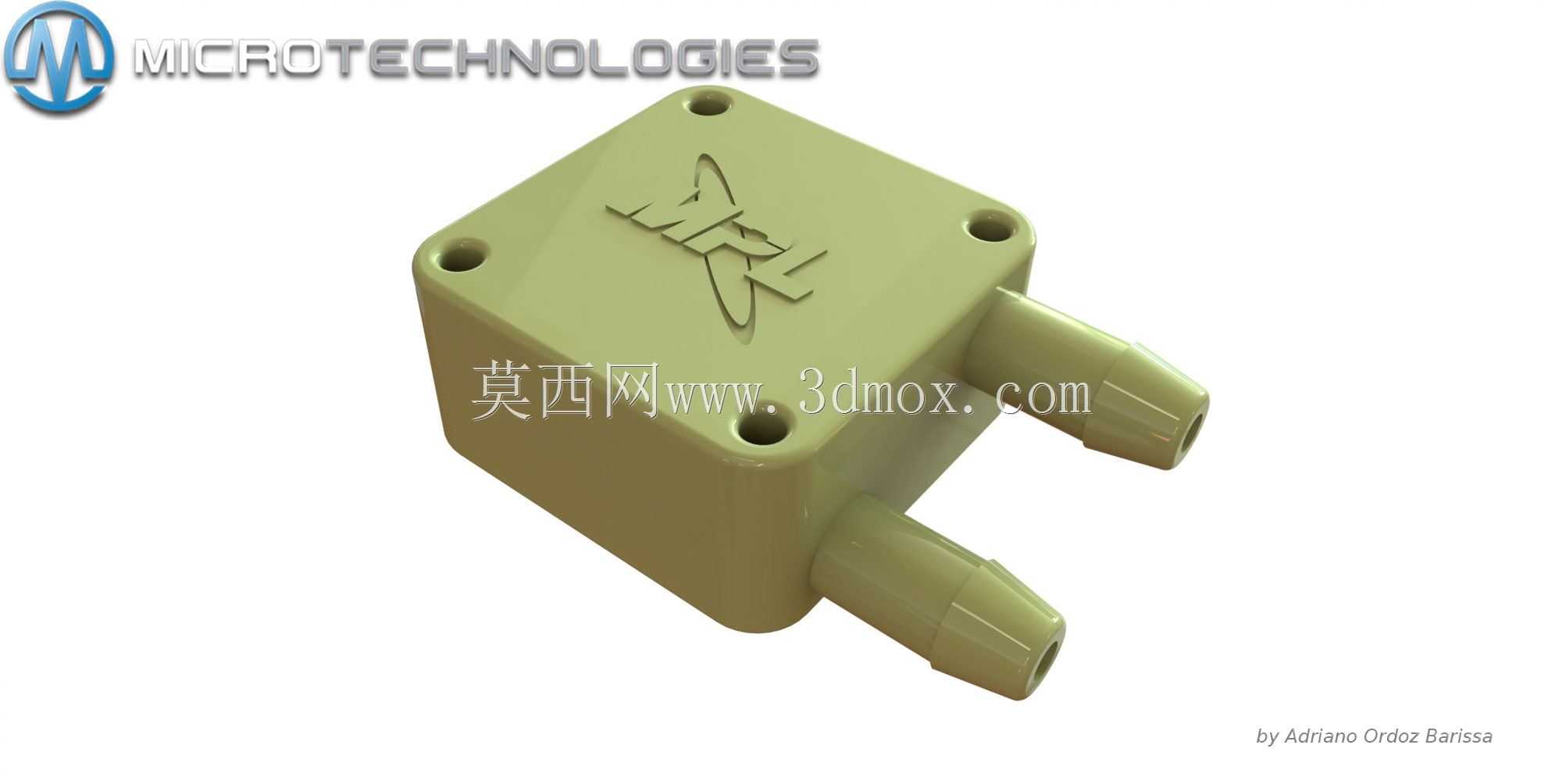

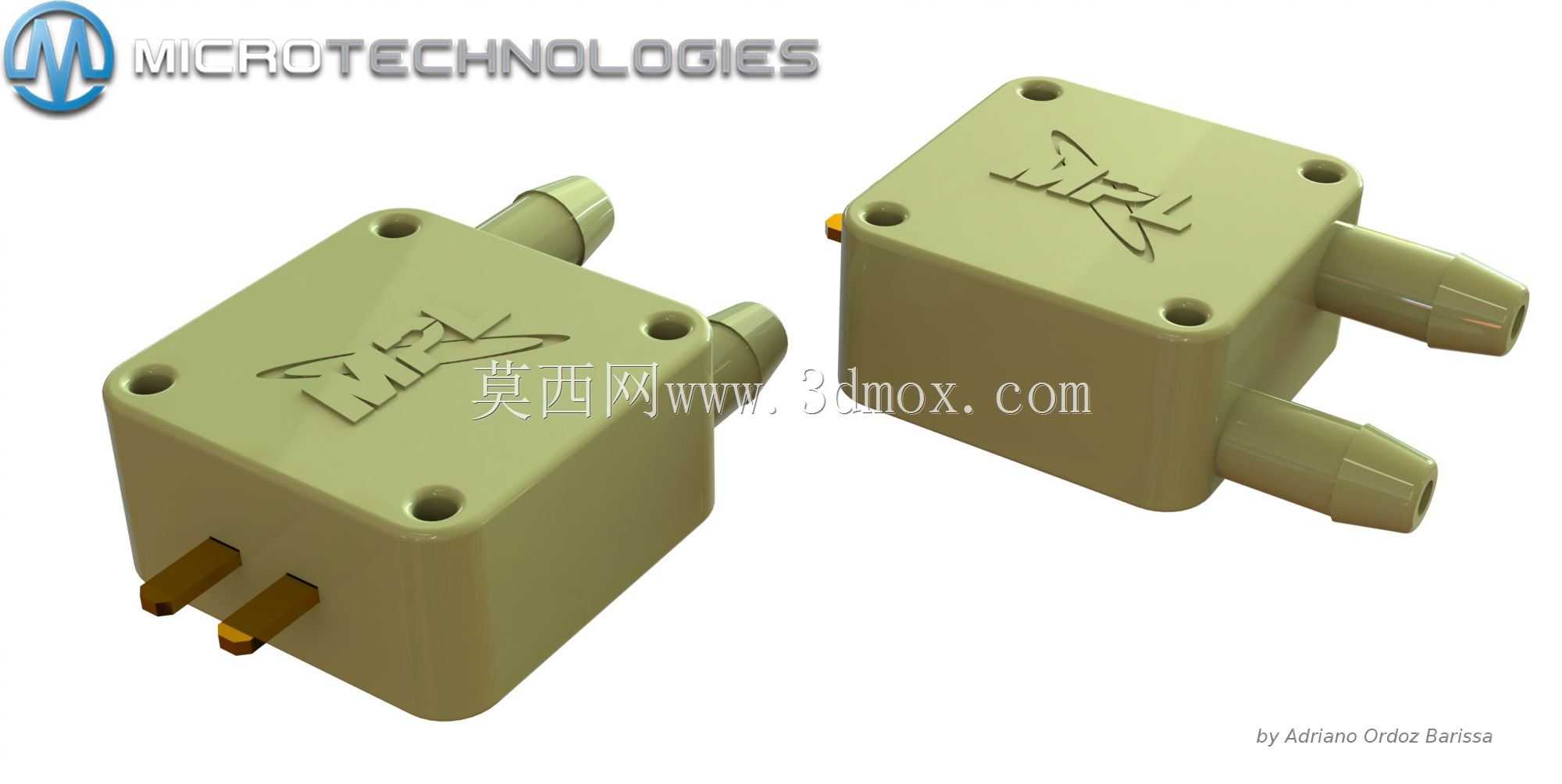

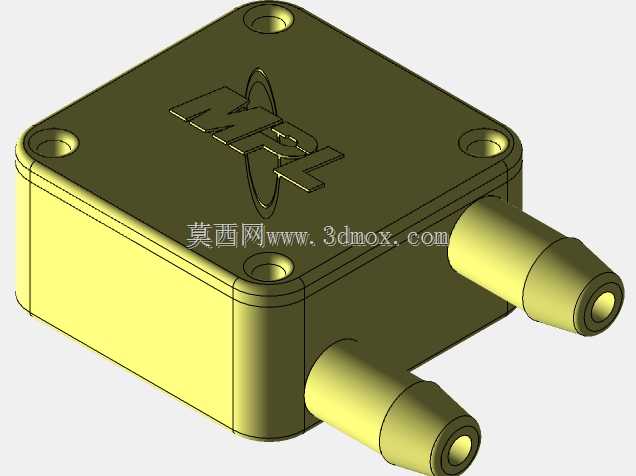

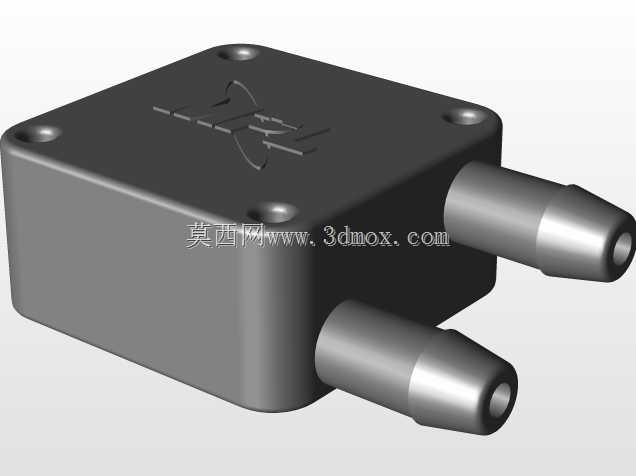

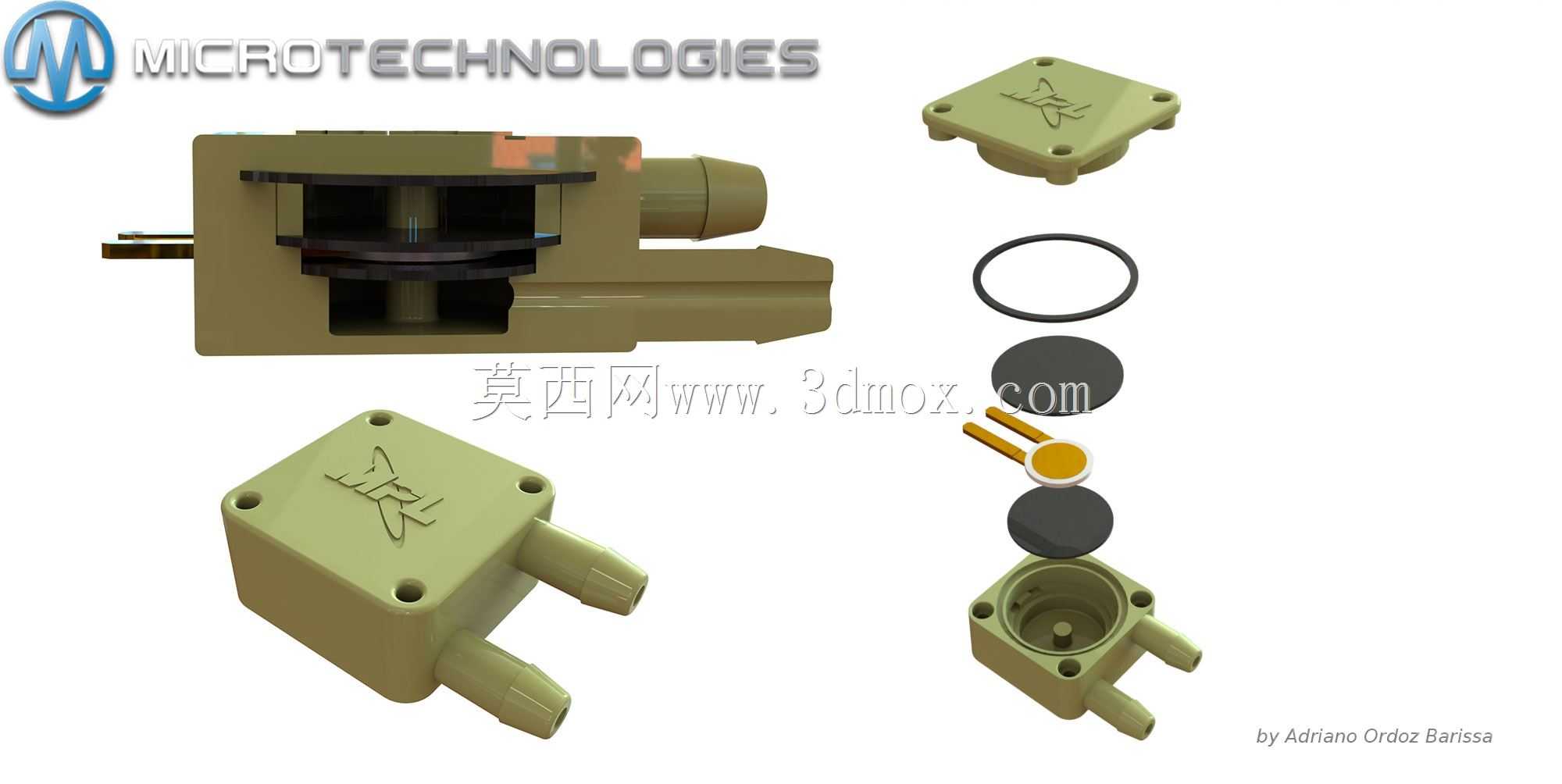

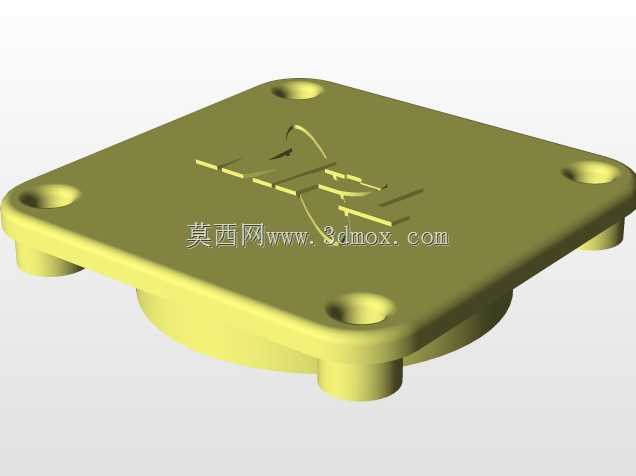

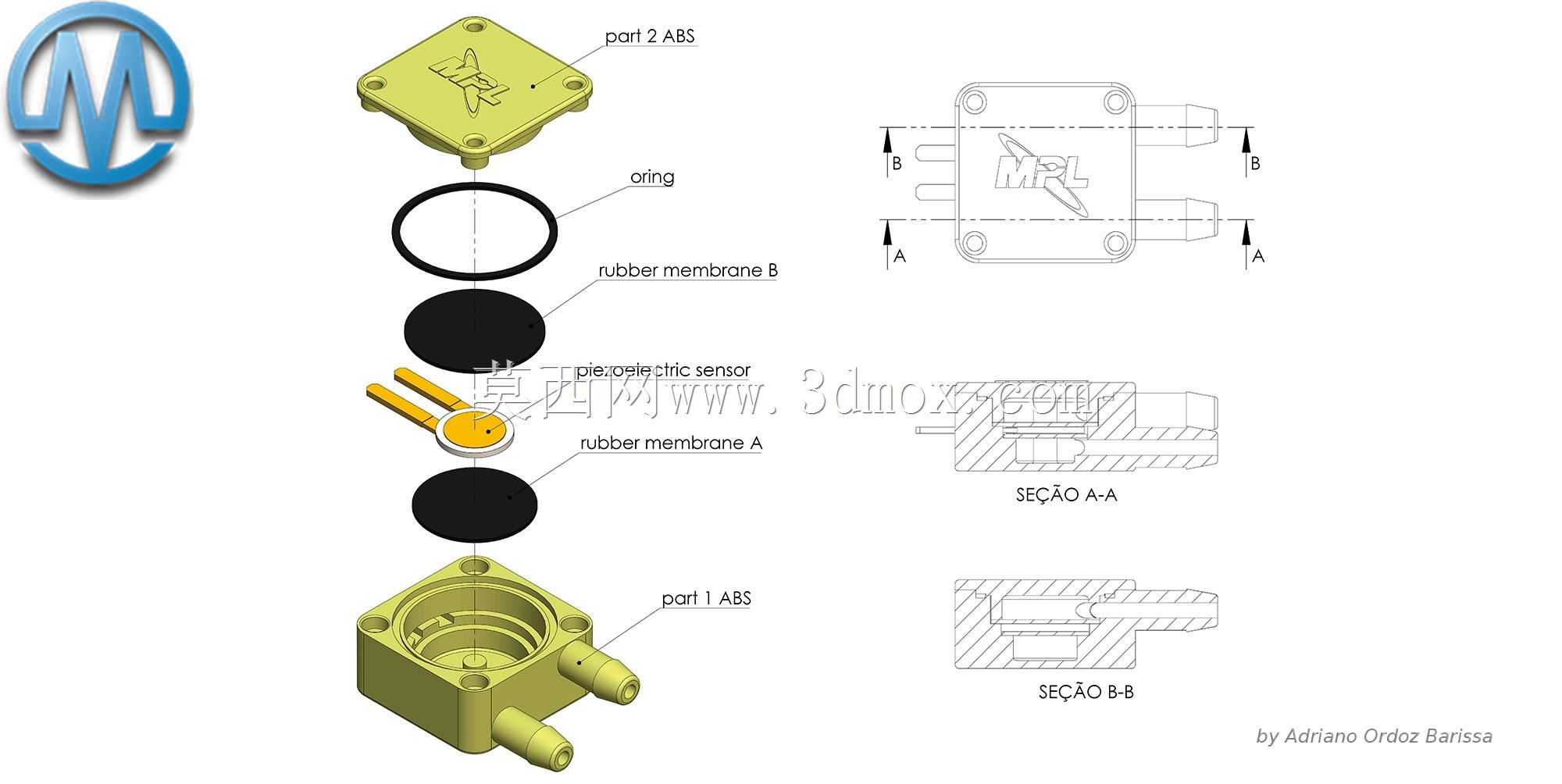

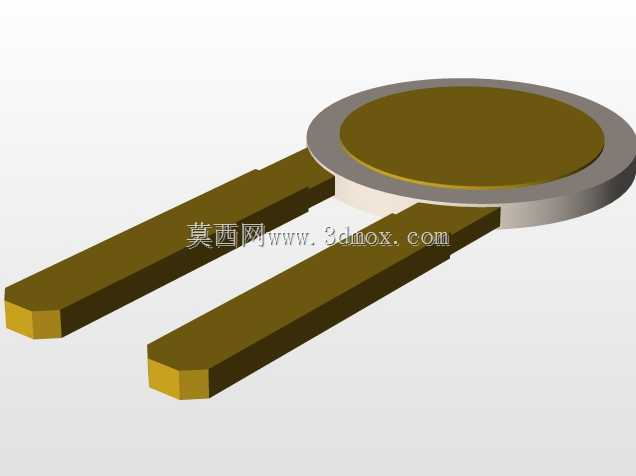

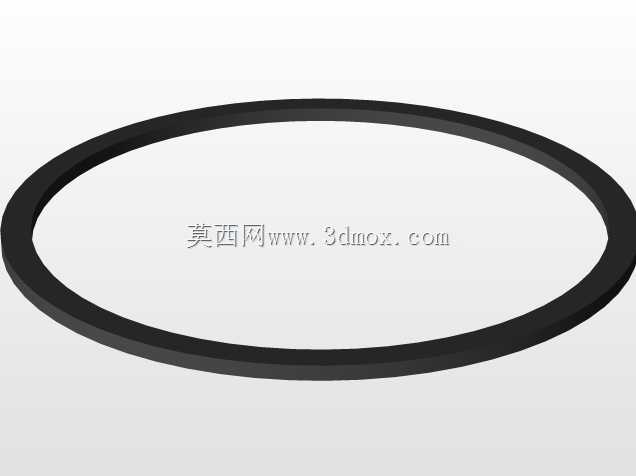

这款压电式压力传感元件的结构设计,核心围绕低压气动回路的差压检测场景展开,常见应用覆盖小型医疗气动设备、民用净水系统水路压力监测、小型暖通通风管路风压检测这类对安装空间要求严苛、检测精度要求适中的民用及轻工业场景,区别于工业级高压传感单元的厚重金属外壳设计,这款产品采用全塑封装结构,在满足基础防护要求的前提下大幅压缩了整体体积与自重,适配嵌入式安装的紧凑布局需求。从结构设计逻辑来看,壳体采用上下扣合的分体式ABS材质结构,上盖预留四个定位凸耳,对应下壳体的四个安装沉孔,装配时可通过超声波焊接工艺实现上下壳体的无缝压合,也可针对小批量试制场景采用专用结构胶粘接固定,两种装配路径都能保证壳体内部腔体的密封性,避免外界粉尘、水汽侵入影响内部压电晶体的检测精度。壳体侧面预留两个倒刺式气路接头,接头外径适配常规4mm内径的气动软管,倒刺结构可保证软管插接后无需额外卡箍即可承受0.2MPa以内的气压不脱开,两个气路接口分别对应检测回路的高压侧与低压侧,内部压电晶体组件固定在腔体中央的定位槽内,通过两个插片式接线端子引出检测信号,端子从壳体下端的预留槽位伸出,插片间距符合常规接插件的通用尺寸,可直接适配标准2.8mm间距的接插件,无需额外转接。从安装边界来看,整体壳体为近似方形结构,四个角的沉孔为安装固定位,可采用M3螺丝穿过沉孔将传感器固定在设备安装板上,沉孔深度可保证螺丝头部完全埋入壳体表面,不会突出干涉周边管路布局;安装时需注意两个气路接头的朝向,尽量顺着管路走向布置,避免软管过度弯折造成气路堵塞,接线端子侧需预留至少10mm的接插件插拔空间,方便后期维护时拆装接线。功能特性层面,这款传感元件依靠内部压电晶体的正压电效应实现压力检测,当两侧气路存在压力差时,压电晶体受气压作用产生形变,输出对应比例的微弱电信号,后续搭配配套的信号放大电路即可将压力差转换为标准电信号接入设备控制系统;全塑壳体的绝缘特性可避免内部信号受外界电磁干扰,相比金属外壳的传感单元无需额外做绝缘处理,简化了设备端的安装绝缘设计。设计过程中针对壳体壁厚做了均匀化处理,整体壁厚控制在1.8mm,既保证超声波焊接时的熔接强度,也避免壁厚不均导致注塑成型时出现缩痕、翘曲等缺陷,气路接头与壳体为一体化注塑结构,相比后期粘接接头的结构减少了装配工序,也杜绝了接头处漏气的隐患;四个安装沉孔的位置度公差控制在0.1mm以内,可适配自动化装配线的自动锁螺丝工艺,满足批量生产的装配精度要求。实际选型应用时,需注意这款传感元件的适用介质为洁净空气或无腐蚀性的清水,不可用于含有油污、强腐蚀成分的流体回路,避免腐蚀内部压电晶体或造成气路堵塞;工作环境温度范围适配常规民用设备的-10℃到60℃区间,不可用于高温管路的压力检测,避免ABS壳体受热变形影响密封性能。
