杆式红外浮球液位检测传感装置

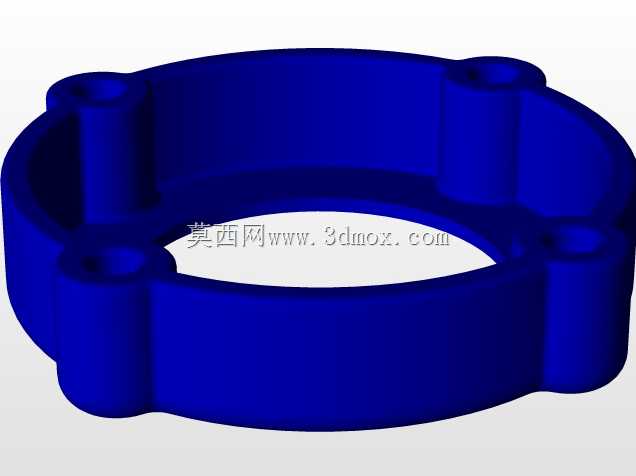

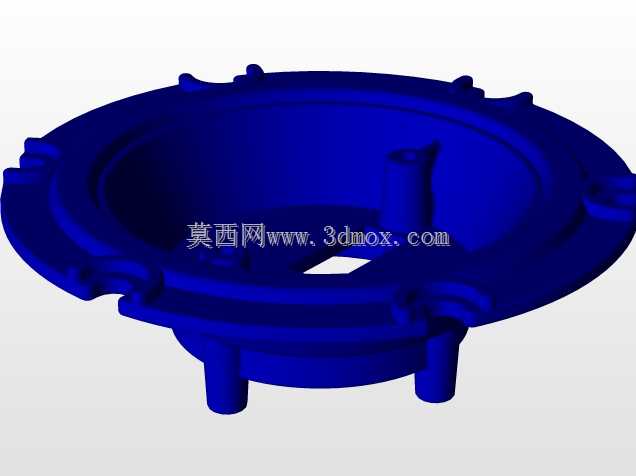

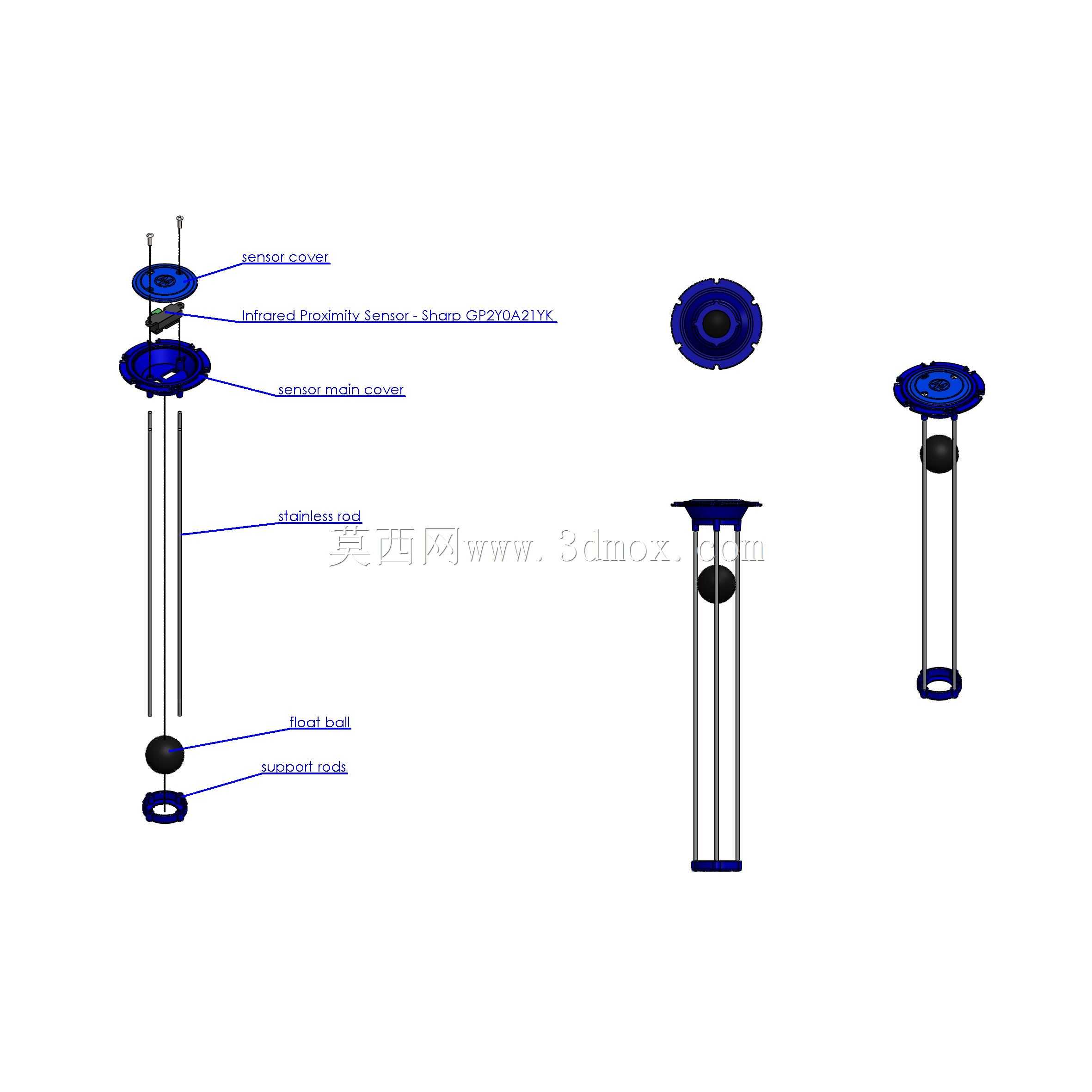

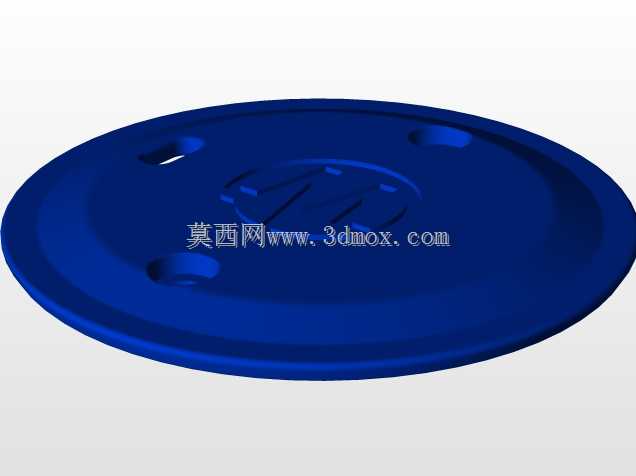

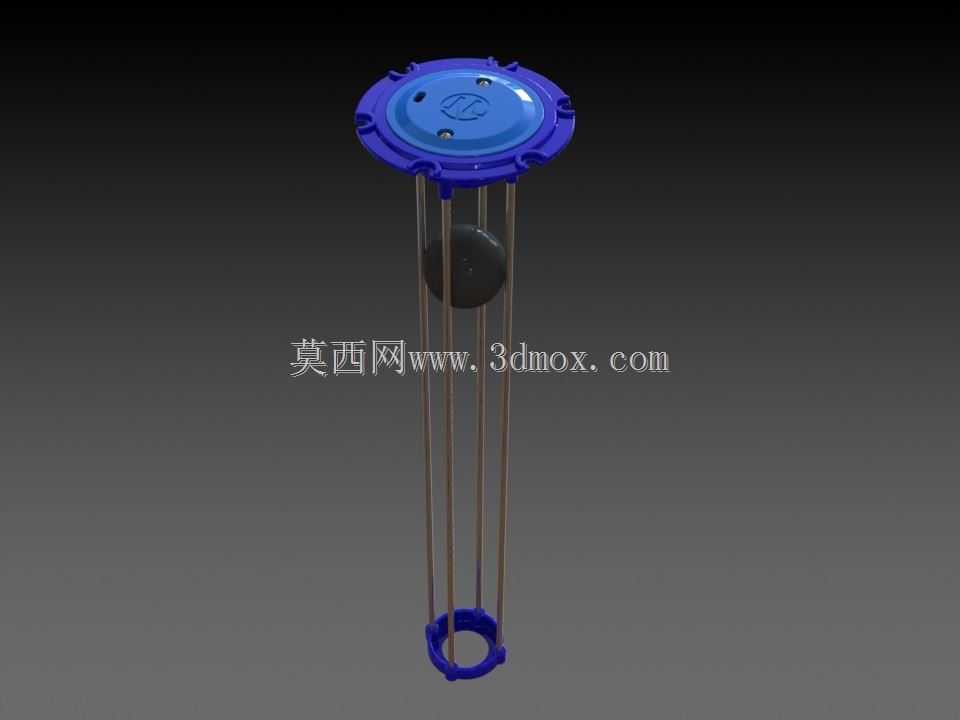

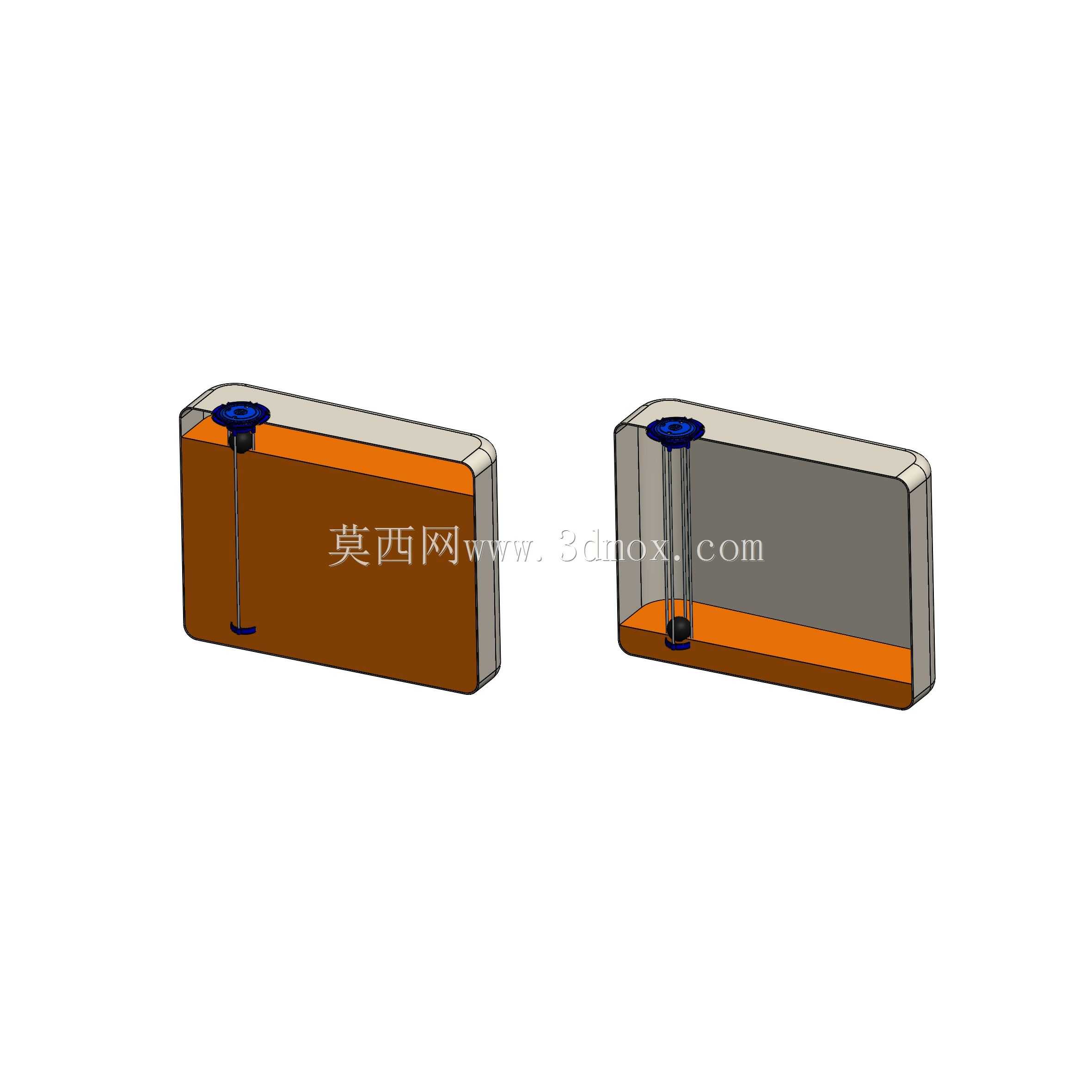

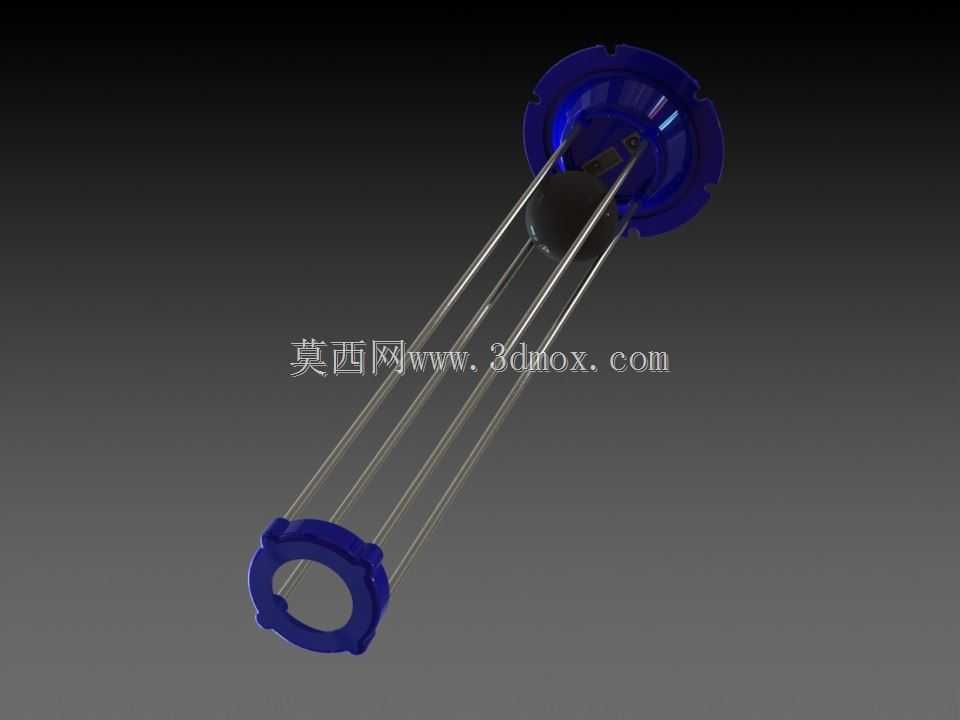

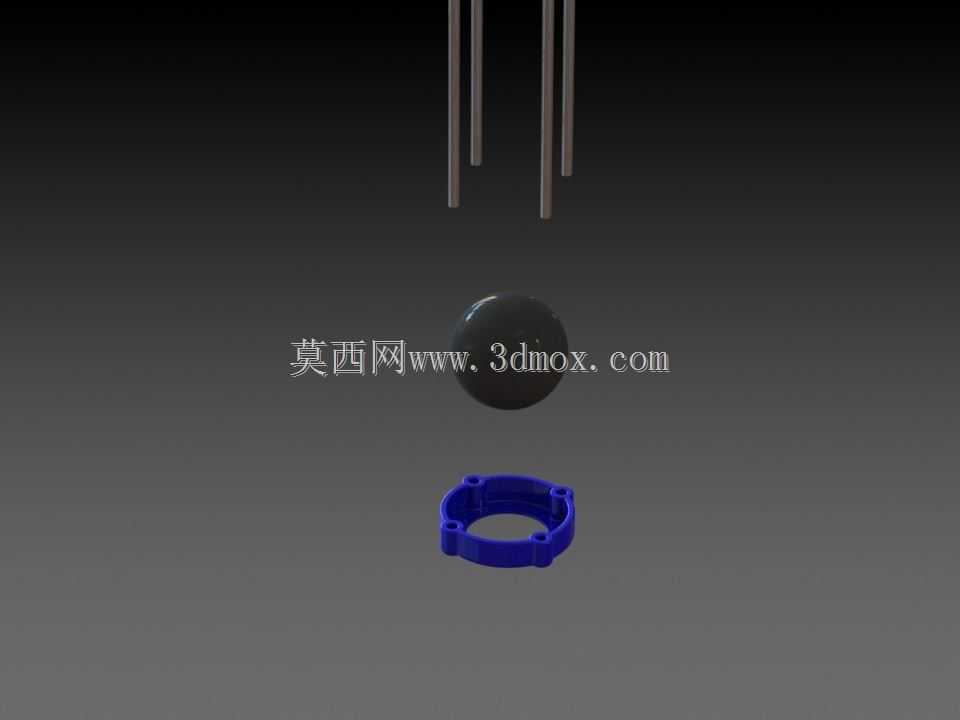

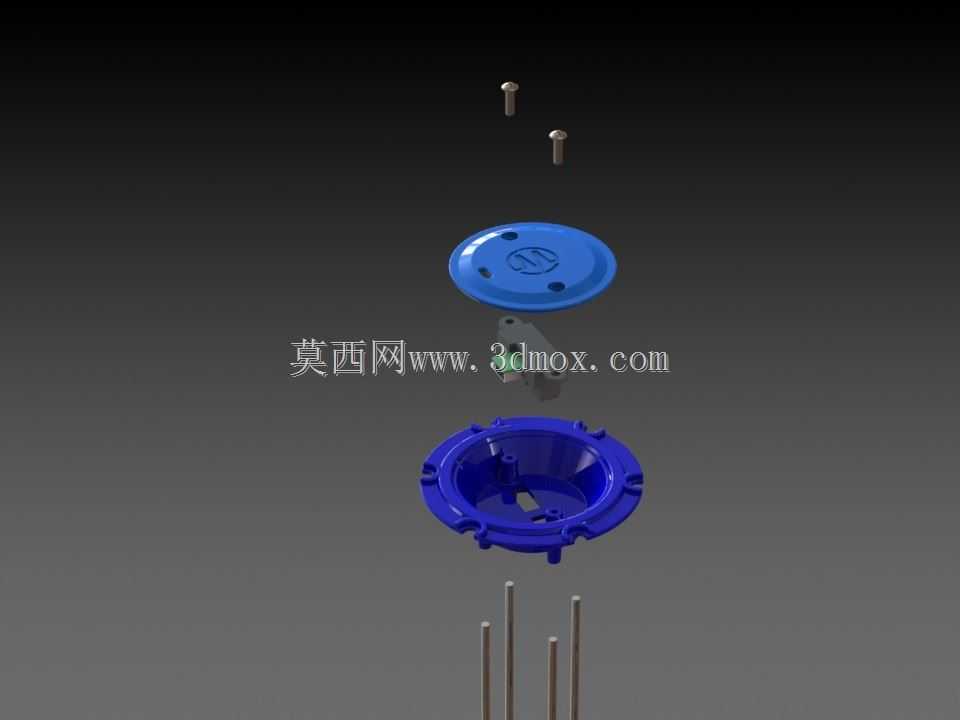

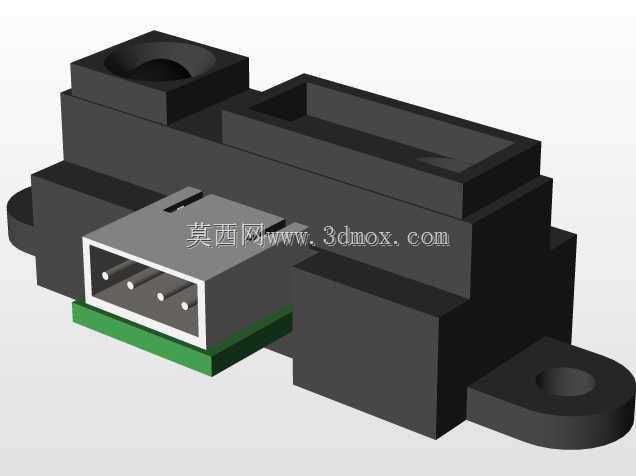

在中小型储液罐体、闭式循环液路、小型供液系统的液位监测场景里，接触式液位检测方案始终占据不小的应用比例，这类方案不需要复杂的非接触校准逻辑，对液体浊度、罐体材质的适配性更强，日常维护的门槛也更低，这款杆式红外浮球检测结构就是针对这类场景设计的接触式液位检测部件。整个装置采用上下双固定端的杆式布局，上端为集成了红外检测模块的端盖结构，端盖边缘做了均匀分布的安装孔位，可直接通过紧固件固定在储液容器的顶部预留法兰位上，端盖内部预留了红外发射与接收元件的安装腔，同时做了走线槽结构，方便检测信号的线缆引出至后端控制单元；下端为配套的定位端环，安装时可卡在储液容器底部的定位凸台上，上下端之间通过多根平行的细长导杆连接，导杆既作为浮子的运动导向轨道，也承担上下端结构的连接支撑作用，导杆的长度可根据实际储液容器的液位量程做对应调整，常规适配的液位检测量程在0.2米到1.2米区间，安装时需要保证导杆整体处于垂直状态，避免浮子运动过程中出现卡滞。浮子采用球形结构设计，材质选用密度低于被测液体的工程塑料，表面做光滑处理减少液体附着带来的运动阻力，浮子中心预留了与导杆匹配的通孔，可沿着导杆随液位升降做无阻滞滑动，红外检测模块的检测逻辑为：当浮子随液位上升至检测端盖的感应区间内时，浮子表面会反射红外发射端发出的红外信号，接收端捕捉到反射信号后即可输出液位到达预设位置的开关量信号，可用于高液位预警、补液停止触发；当液位下降浮子离开感应区间时，红外反射信号消失，接收端输出低液位信号，可用于低液位预警、补液启动触发。不同于传统的干簧管浮球液位开关，这款结构采用红外光学检测原理，不存在机械触点氧化、接触不良的问题，对导杆的材质没有导磁要求，导杆可选用耐腐蚀的非金属材质，适配弱酸弱碱类的液体检测场景，同时检测端没有外露的机械活动部件，整体密封难度更低，可适配一定压力的闭式储液罐体。设计过程中重点考虑了浮子的运动阻尼问题，导杆与浮子通孔的配合间隙控制在0.8毫米到1.2毫米之间，间隙过小容易因为液体中的杂质卡滞浮子，间隙过大则会导致浮子倾斜，影响红外信号的反射强度；上端端盖的红外元件安装面做了下沉处理，避免液体长期浸泡红外元件表面，同时在端盖与容器安装面之间预留了密封槽，可加装O型密封圈实现安装位置的静密封；下端定位环的尺寸做了通用化设计，可适配多数小型储液罐底部的通用定位凸台尺寸，不需要额外做定制化的安装结构。在实际应用中，这类结构可直接集成在小型冷却液储液箱、净水设备储水罐、小型药剂储液槽、机床润滑液油箱等设备上，不需要额外做复杂的安装支架，上下端固定后即可完成机械安装，接线仅需供电与信号输出两根线缆，可直接对接常规的PLC开关量输入端口，不需要额外的信号转换模块。结构设计上没有多余的冗余部件，整体重量较轻，安装时不会给储液容器顶部带来过大的负载，导杆的数量根据检测量程做匹配，短量程场景下采用三根导杆即可满足导向与支撑需求，长量程场景下可增加至四根导杆提升整体结构刚性，避免导杆在液体流动冲击下出现形变，导致浮子卡滞。浮子的尺寸根据检测灵敏度要求做调整，常规应用场景下浮子直径在30毫米到50毫米之间，保证浮子有足够的反射面积让红外接收端稳定捕捉信号，同时不会因为浮子体积过大占用过多储液容器内部空间，影响储液容积。
