集装箱联动式底部门锁结构设计方案

在跨洋集装箱运输、公铁水多式联运场景中，箱体角部锁具的可靠性直接决定货损率与运输安全，常规单点式集装箱锁在箱体倾斜、吊装晃动工况下，易出现锁舌回弹脱开的问题，尤其是散货装卸时单侧受力不均的场景，锁具失效会引发货物坠落、箱体脱吊的严重安全事故。这款联动式集装箱锁针对该痛点设计，采用双锁联动的结构逻辑，将同一侧的两个底部锁通过刚性传动杆连接，形成互锁约束，只有当其中一个锁完成解锁动作触发传动位移后，另一个锁才具备解锁条件，从结构原理上避免了单锁受外力意外脱开的风险。

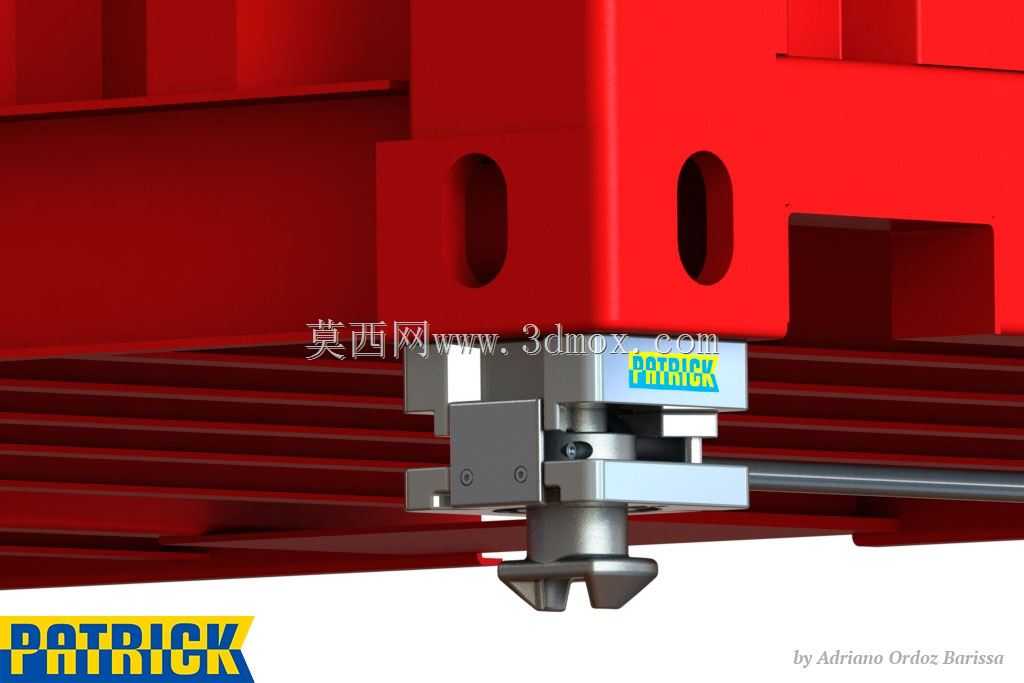

从实际安装适配性来看，该锁具完全匹配标准海运集装箱的底部角件安装孔位，安装基准面贴合角件下沿的加工平面，锁体突出角件底面的高度控制在35mm以内，不会超出集装箱堆码的安全间隙，满足ISO集装箱堆码、吊装、转锁对接的尺寸边界要求，不需要对现有集装箱角件做任何改造即可直接替换安装。锁体的顶部操作端设置内六角形槽，既可以通过人工使用标准六角扳手手动操作，也能适配港口自动化吊装设备的机械锁止执行端，兼容人工装卸与自动化码头的作业需求。

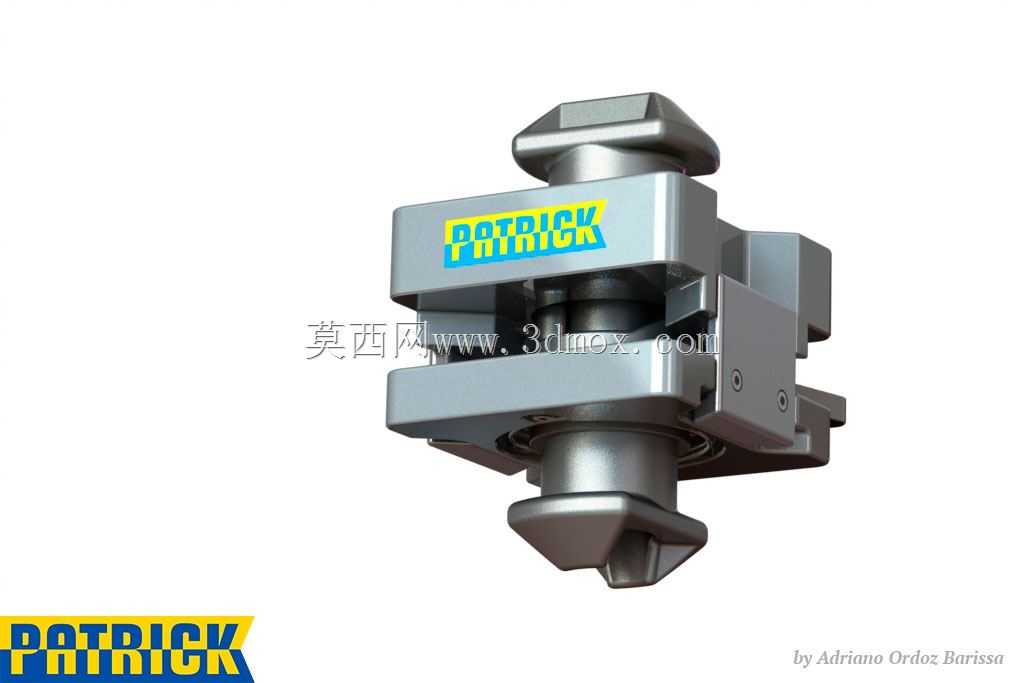

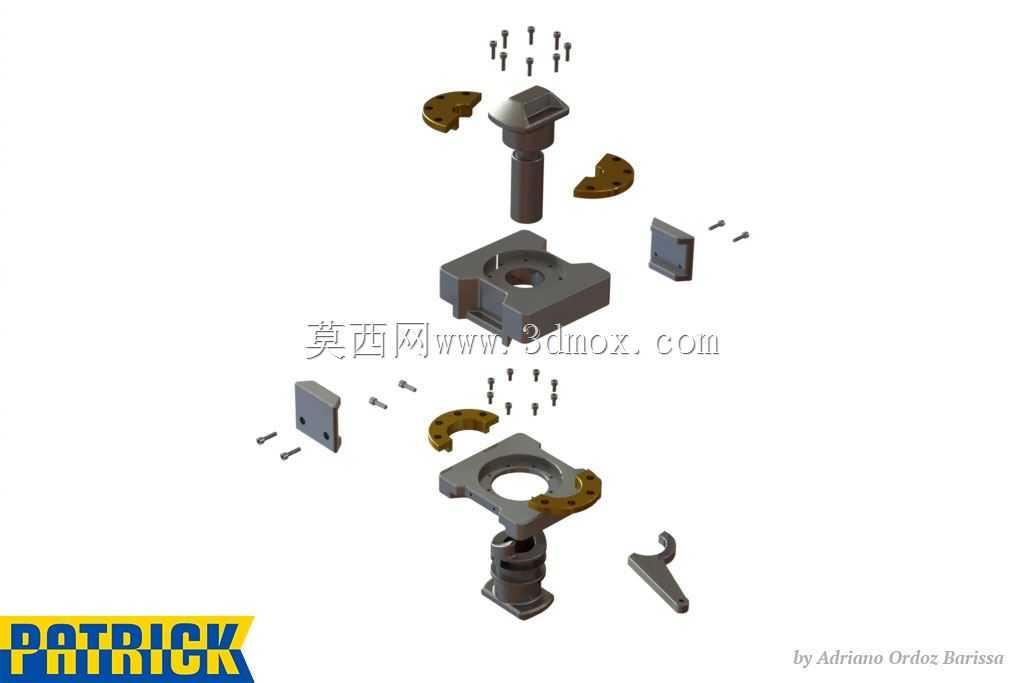

核心锁止结构采用螺旋旋紧的施力方式，操作时转动顶部六角槽，螺旋副带动锁舌旋转，与上悬臂的自重形成共同的锁止预紧力，将锁舌牢牢压在底部悬臂的锁止贴合面上，预紧力的设计值经过工况校核，即使在集装箱横向倾斜15度、纵向颠簸加速度达2g的极端运输工况下，锁舌与锁止面的正压力仍能保持足够的摩擦锁止力矩，不会出现松脱。锁体内部集成了复位弹簧结构，解锁时弹簧提供复位弹力，带动锁舌自动回退到解锁位置，不需要额外手动拨回锁舌，减少现场操作的动作步骤，提升装卸效率。

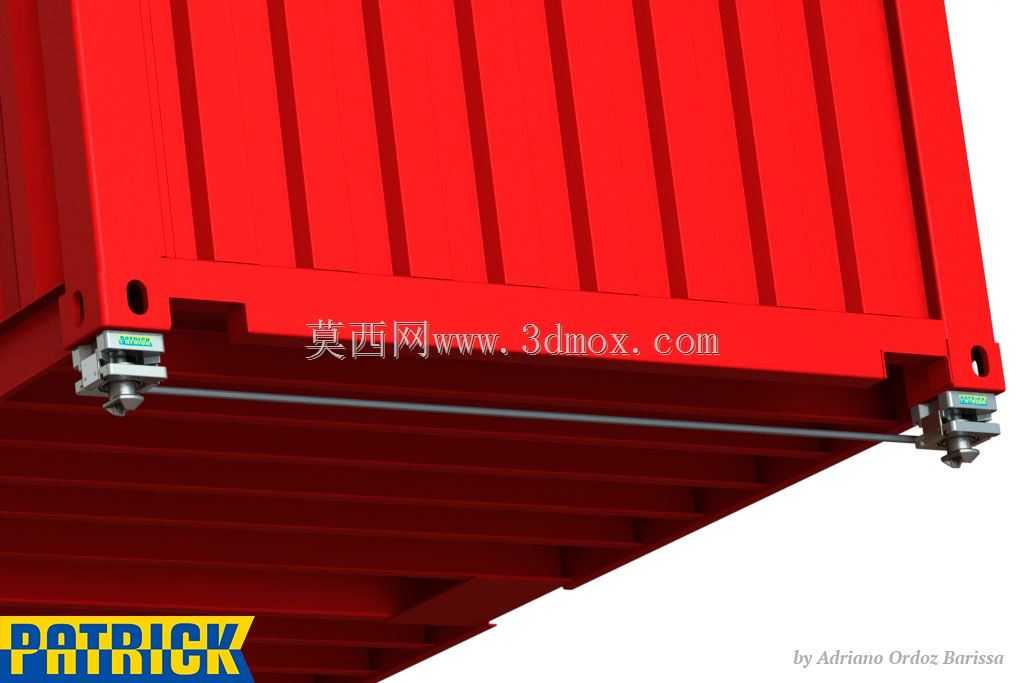

双锁联动的传动杆采用冷拔圆钢加工，两端与锁体的摇臂采用铰接连接，传动间隙控制在0.2mm以内，既保证传动动作的同步性，又能抵消集装箱角件焊接变形带来的安装位偏差，避免出现卡滞问题。锁体的外露部件均采用镀锌钝化处理，盐雾测试时长满足海运环境下的防腐蚀要求，内部运动副添加耐低温润滑脂，可在-40℃到60℃的环境温度区间内正常动作，适配跨不同气候带的国际运输线路需求。

从结构设计的冗余度考虑，锁舌的受力截面做了加厚处理，抗剪切载荷满足集装箱满载堆码五层时的横向冲击要求，锁体与角件的连接螺栓采用8.8级高强度螺栓，配套防松垫圈，避免长期振动下螺栓松动。在实际港口装卸测试中，该联动锁的单锁操作解锁力矩控制在15N·m以内，人工操作时不需要使用加力杆即可完成解锁，自动化设备对接时的操作扭矩也在常规执行器的输出范围内，不会出现操作力过大导致的执行器过载问题。

不同于常规单点锁的独立受力逻辑，这款锁的联动结构让两个锁的受力形成闭环，当集装箱在倾斜状态下，其中一个锁受外拉力试图脱开时，传动杆会将该拉力传递到另一个锁的锁止结构上，形成反向锁止力，越受外力拉拽锁止越紧密，彻底解决了倾斜工况下的锁具意外脱落问题。锁体的外形轮廓做了圆角过渡处理，没有尖锐外凸棱边，避免现场装卸人员操作时被磕碰划伤，同时也减少吊装过程中锁体与吊具转锁的碰撞干涉风险。
