锻铸铁制螺旋节距旋转式自动锁容器结构

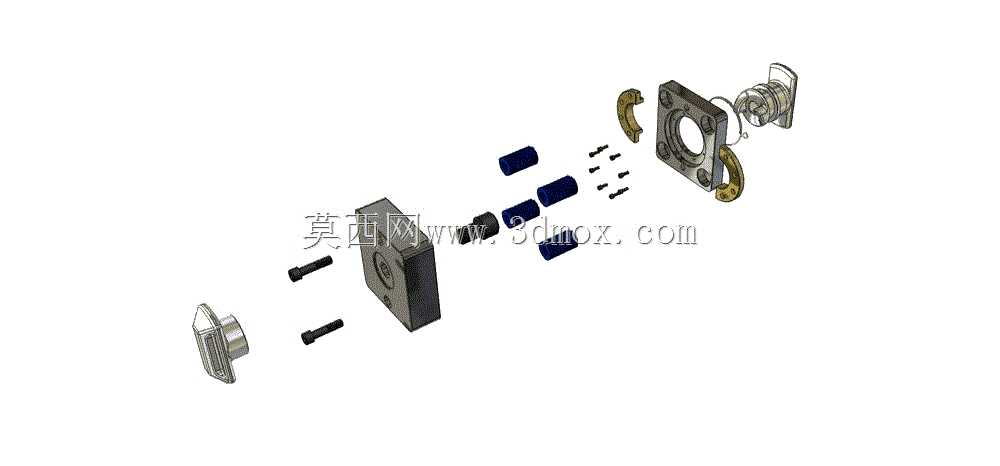

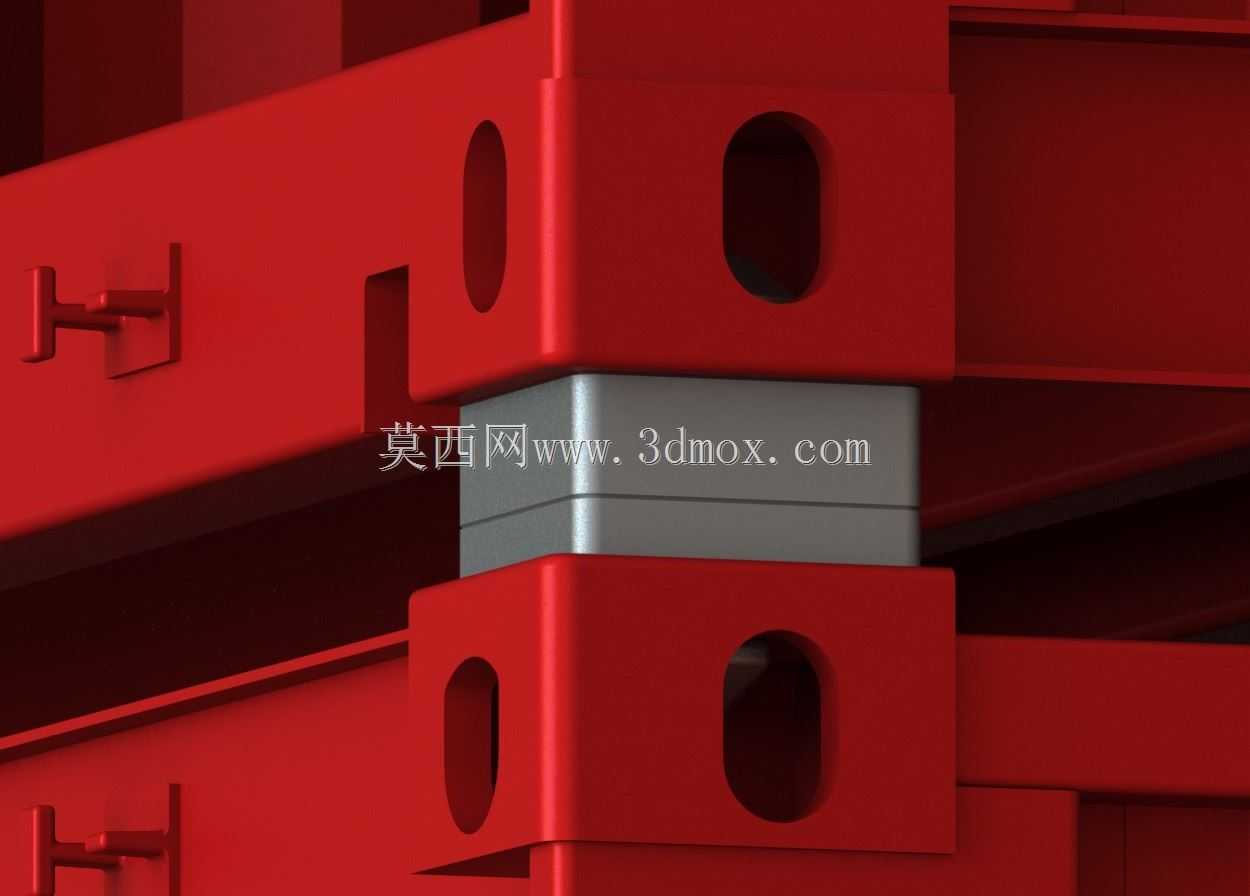

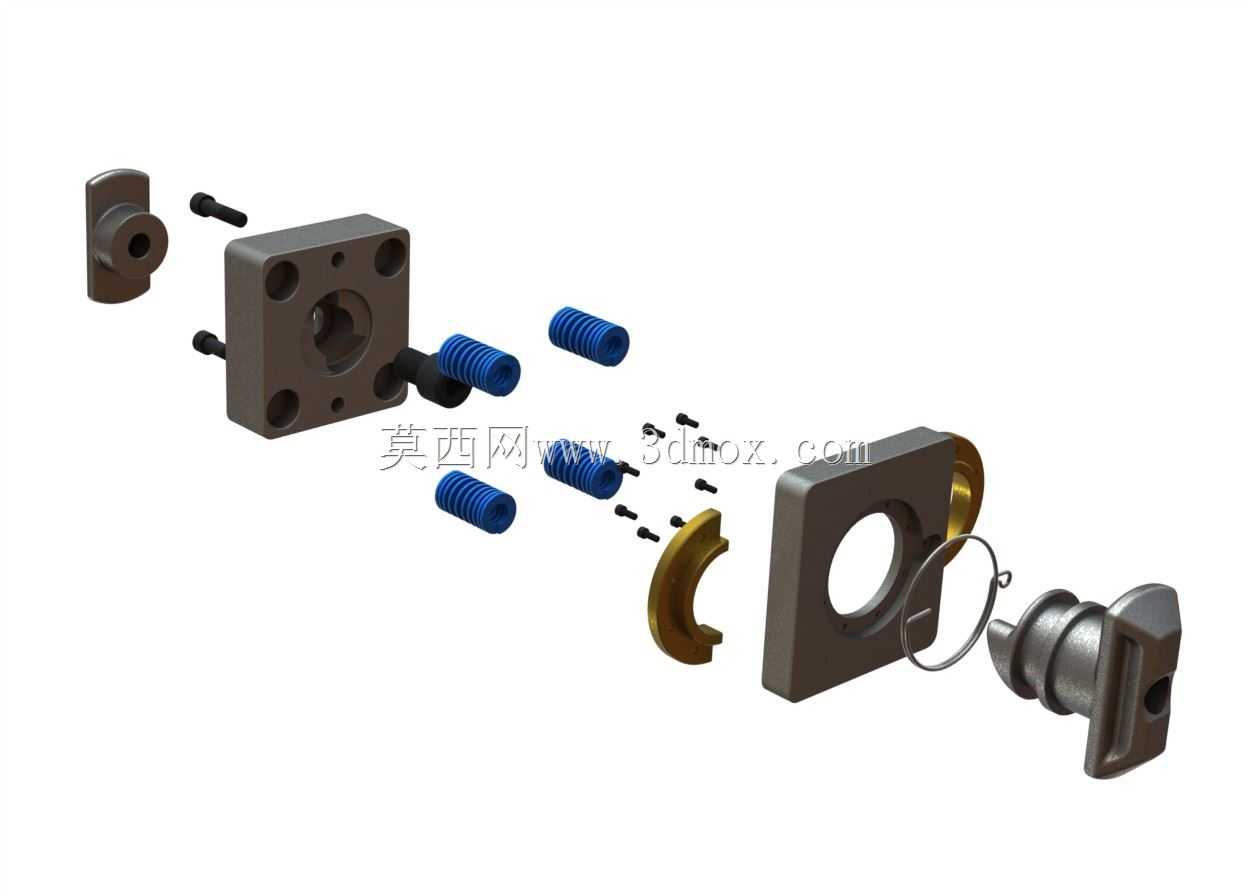

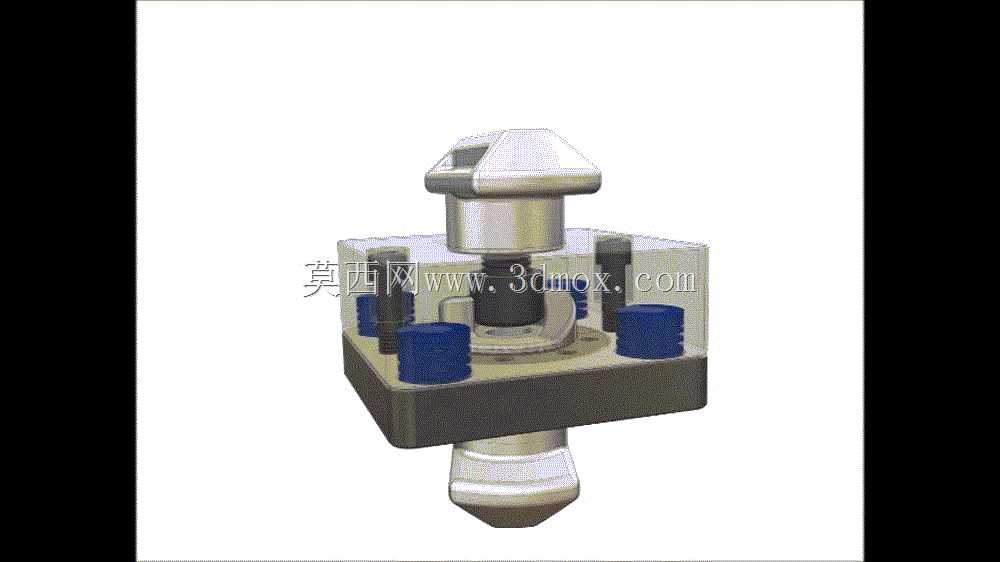

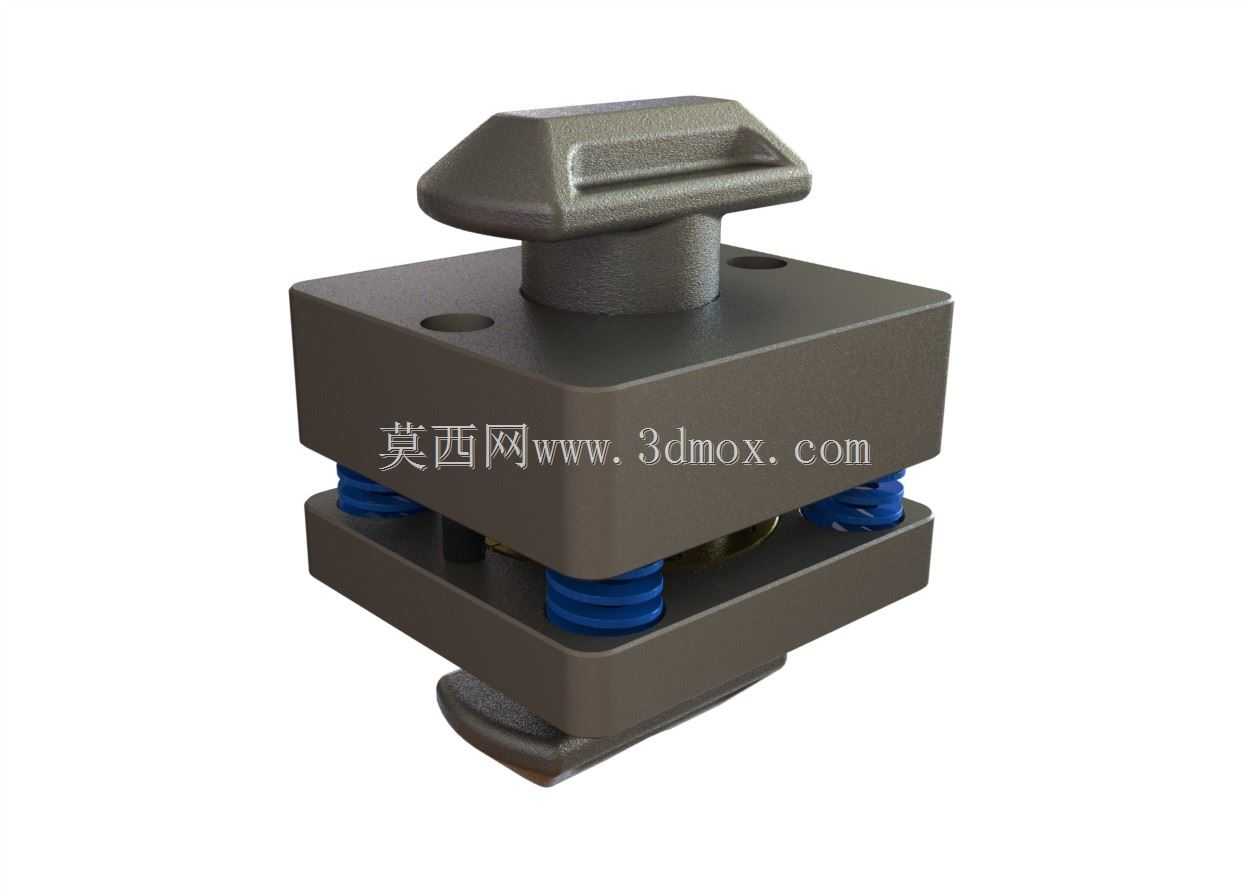

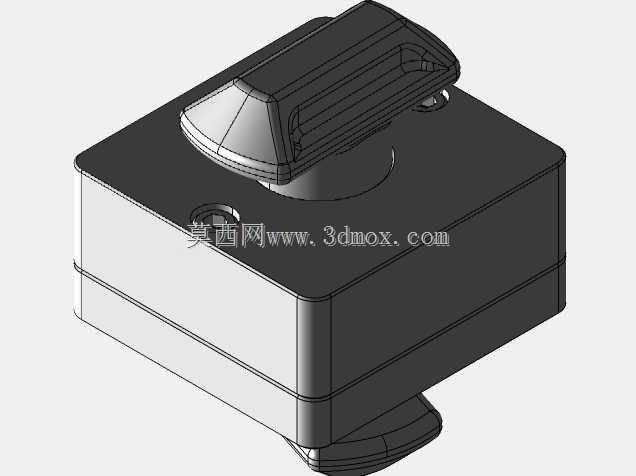

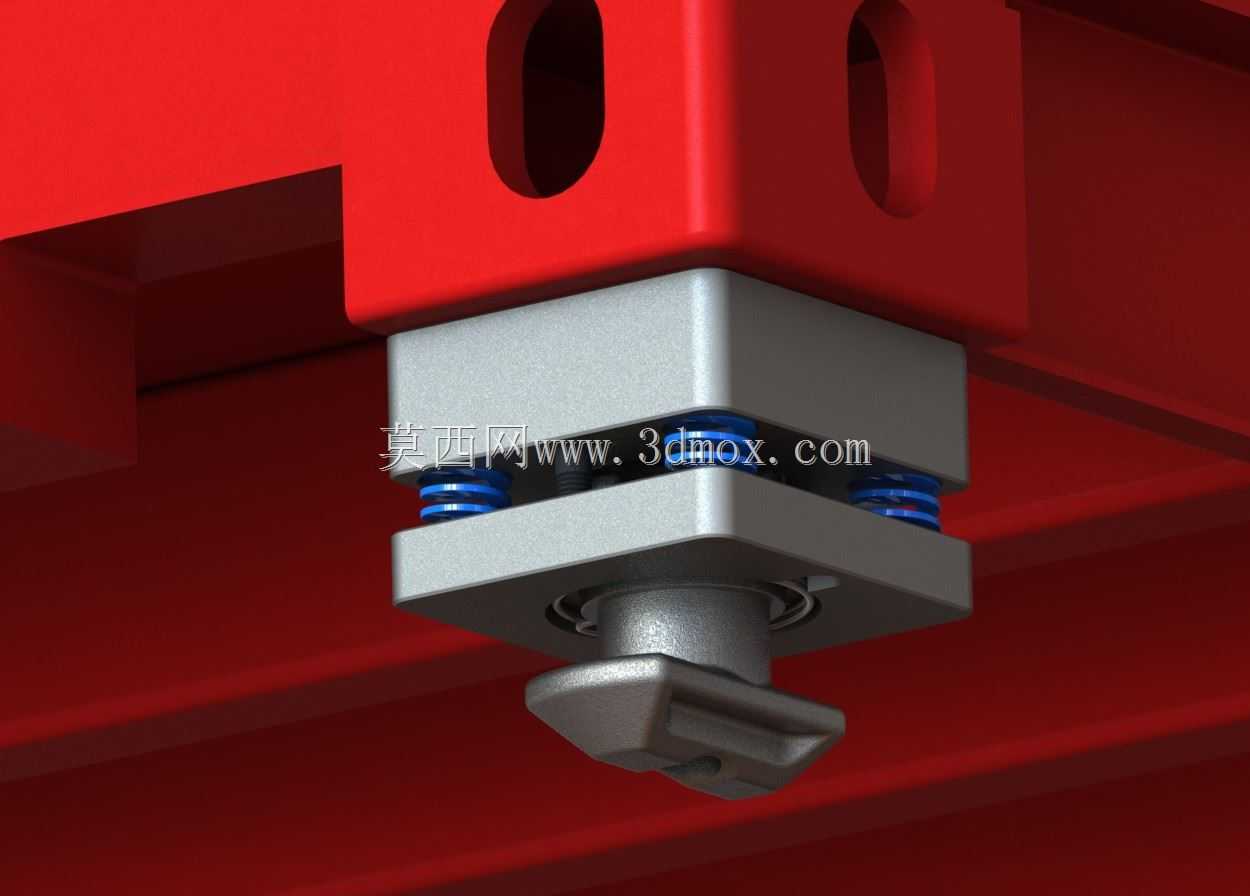

在模块化快装工装、集装箱式拼接构件、重载仓储货架单元的现场装配场景里，这类自动锁结构的应用占比正在逐年提升，它解决了传统螺栓拼接需要双侧对位、多工具配合、拆装效率低的痛点，尤其适合需要频繁拆装转场的模块化承重单元连接场景。从实际使用逻辑来看，这套锁具的核心作用是实现上下两个带安装孔的金属构件的快速锁紧与解锁，不需要额外配置锁扣、插销等零散配件，所有功能部件都集成在锁体内部，避免了现场作业时小零件丢失的问题。锁体的锁紧动作完全依托底部锁闩所在的螺旋节距结构实现旋转进给，作业人员只需要从构件底部的卸压孔伸入标准工具，拧动锁紧螺钉1英寸的行程，就能完成整个锁止过程，不需要大角度旋转操作，在构件安装空间局促、操作面受限的场景下，这种小行程锁紧的设计优势非常明显。配套的辅助弹簧主要用来平衡解锁力矩，避免锁闩在长期承重后出现卡滞，哪怕是在有一定锈蚀、积尘的户外使用场景下，也能保证解锁动作的顺畅，不会出现锁死无法拆卸的情况。从设计思路层面拆解，这套结构选用锻钢和铸铁作为核心基材是完全匹配重载使用需求的：锻钢件用来制作承受剪切力、扭转力的锁闩和螺旋传动部件，保证反复拆装后的结构强度不会出现衰减，铸铁件用来制作锁体外壳，依托铸铁本身的减震性能和耐磨特性，承受上下构件传递来的竖向压载和横向错动载荷，两种材料的搭配既控制了整体制造成本，又匹配了不同部位的受力需求。外形结构上，锁体采用方正的块式设计，刚好可以嵌入上下红色构件预留的方形安装槽内，安装时不需要额外做定位调整，构件拼接到位后锁体就自然处于正确的安装位置，不会出现偏移错位。安装边界方面，锁体的上下端面分别和上下构件的安装槽端面完全贴合，横向尺寸和安装槽的内壁保留0.2mm的装配间隙，既不会因为间隙过大出现锁体晃动，也不会因为间隙过小导致装配卡滞；侧面的腰型孔是和构件上的定位凸台配合的，安装时凸台卡入腰型孔内，承担锁体工作时的横向剪切力，避免锁紧螺钉承受径向载荷，延长核心传动部件的使用寿命。在实际选型应用时，需要注意这套锁结构适配的构件板厚范围，上下安装槽的深度总和要和锁体的总高度匹配，底部卸压孔的位置要和锁紧螺钉的操作端对齐，保证工具可以顺利伸入操作；如果是在有强振动的使用场景下，可以在锁体和安装槽的配合面增加薄橡胶减震垫，进一步降低振动对锁止结构的冲击，避免长期振动下出现锁止松脱的问题。从结构建模的角度来看，这套模型完整还原了螺旋节距的配合关系、弹簧的安装位置、锁闩的运动行程，做结构验证时可以直接通过运动仿真模拟锁紧和解锁的全过程，检查各个部件在运动过程中是否存在干涉，验证1英寸螺钉行程对应的锁闩旋转角度是否满足锁止深度要求，不需要再重新测绘各个部件的配合尺寸。和市面上常见的弹簧插销式锁扣相比，这种螺旋进给的锁止结构的锁紧力更大，锁止后没有旷量，适合用在承重要求高、拼接后需要保证整体刚性的场景，比如模块化钢结构临时建筑、重载可拆式料架、快装工业设备机架的节点连接，都可以直接参考这套结构的设计逻辑做适配调整。
