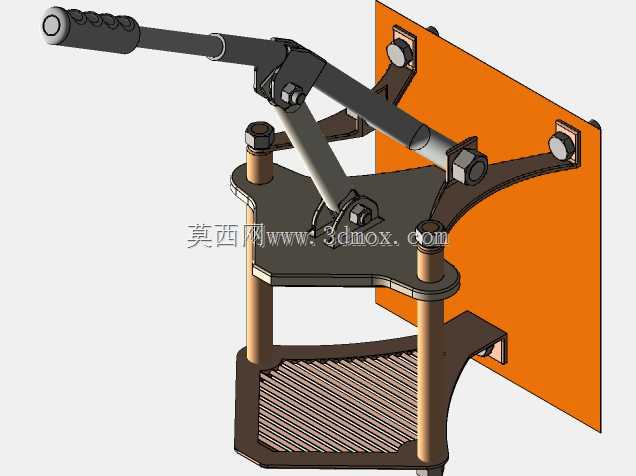

壁挂式手动杠杆压合操作机构结构设计

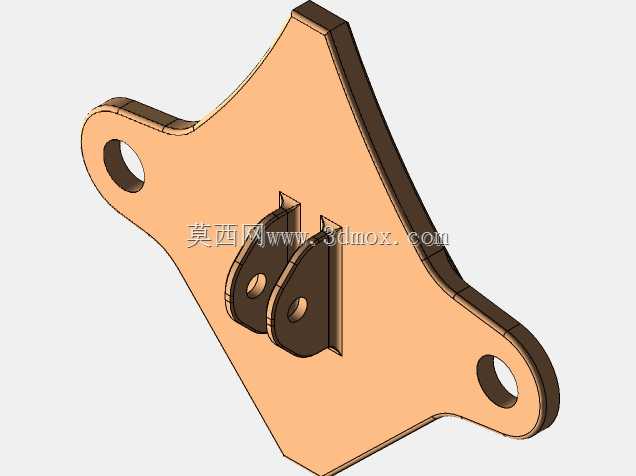

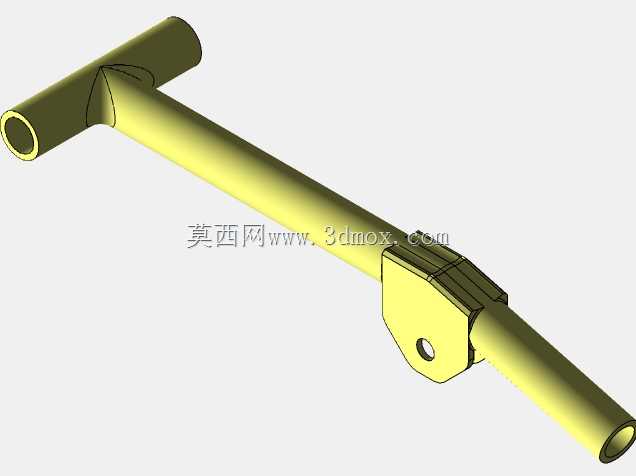

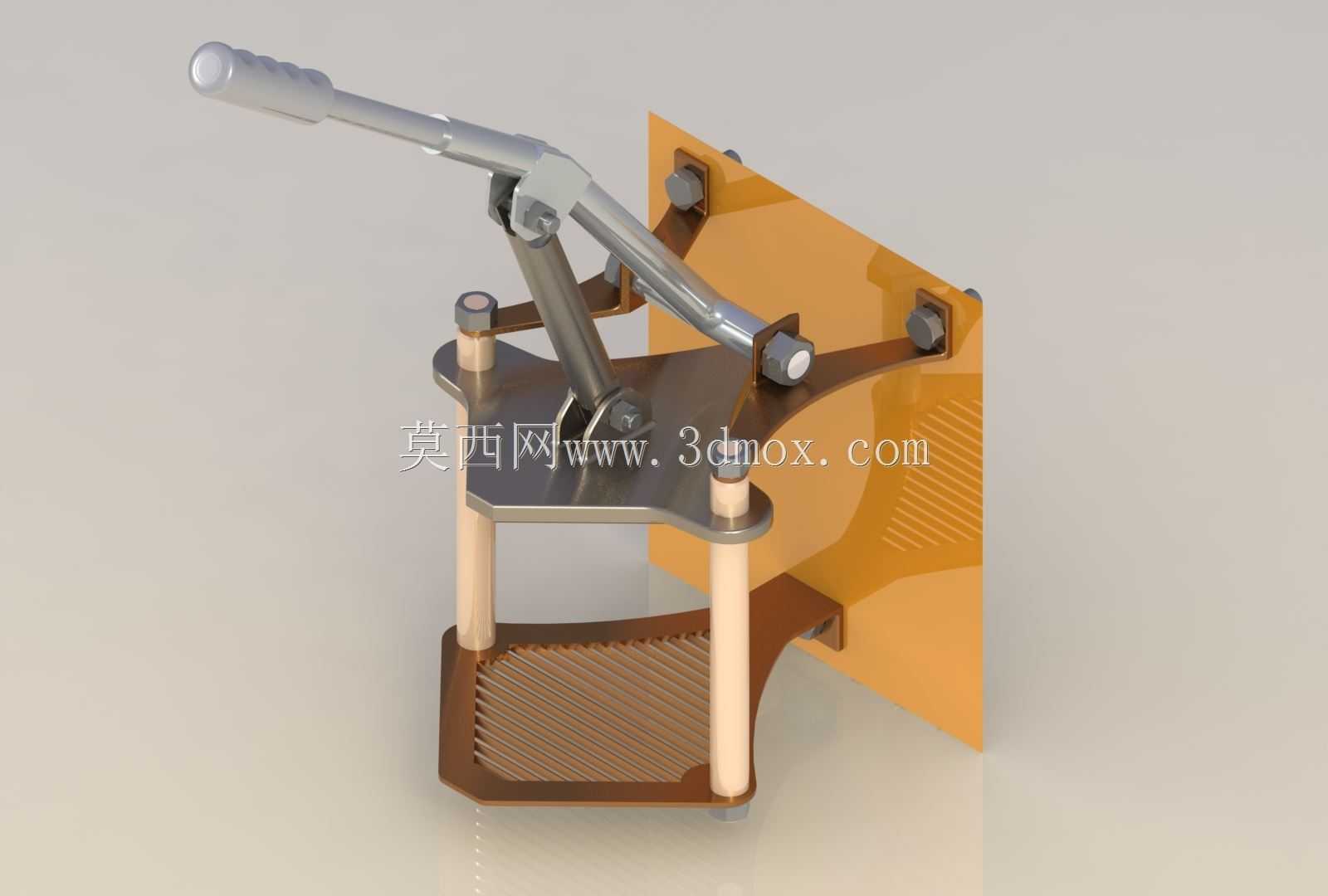

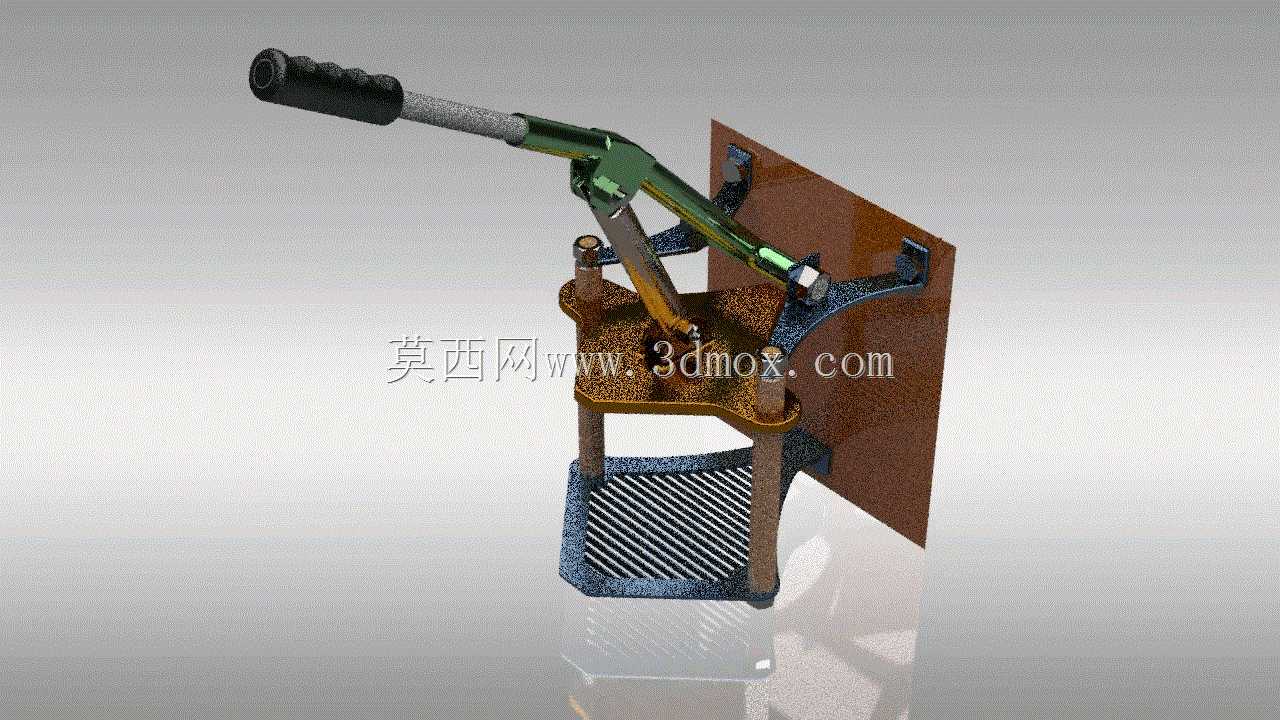

　　这款壁挂安装的手动杠杆操作机构，主要面向小批量零部件压装、简易铆接、工件定位压紧等轻载手动作业场景，常见于小型机加工工位、维修车间、装配流水线旁的辅助作业点，无需外接动力源即可完成常规压合作业，对无气源、无电源的临时作业场景适配性极强。从结构设计逻辑来看，整体采用杠杆增力原理，长操作手柄搭配中部铰接支点，可将人手施加的握力放大数倍输出，手柄末端包覆防滑握持套，表面做滚花纹理处理，操作时不易打滑，即便手上沾有少量切削液或油污也能稳定施力。安装端采用整块板式壁挂基座，基座上预留多组螺栓安装孔，可直接固定在墙面、工位立柱或者设备侧壁上，安装时需保证基座平面与作业方向垂直，避免受力时产生附加弯矩影响铰接件寿命。

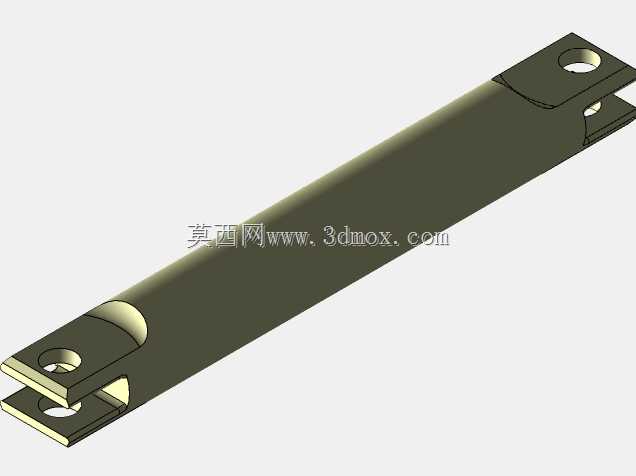

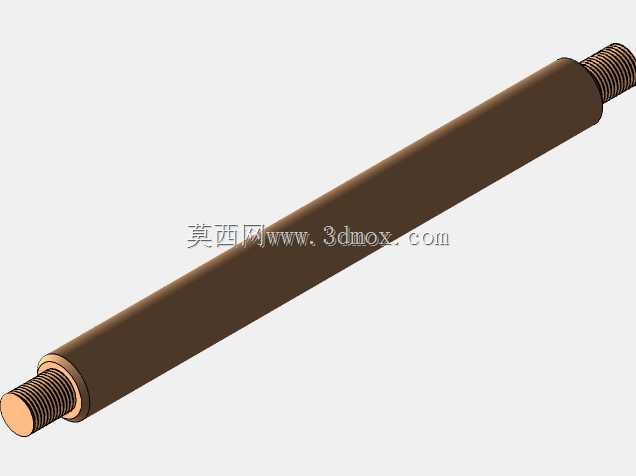

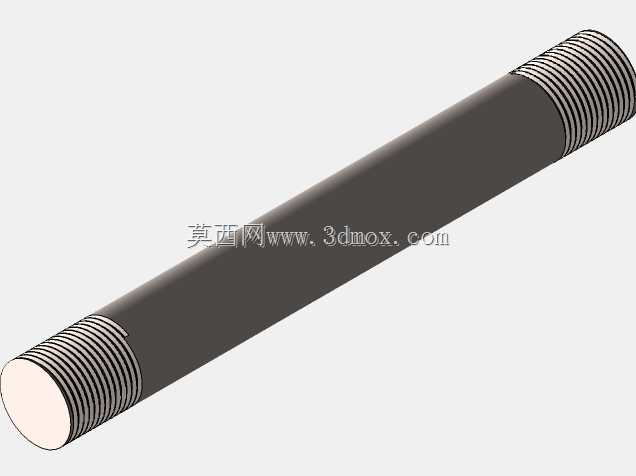

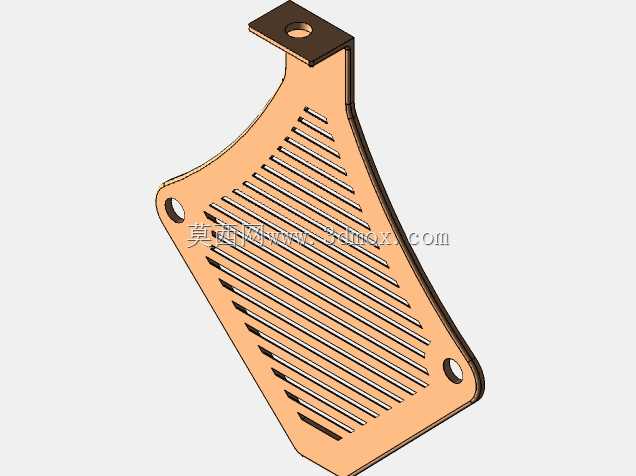

　　机构下部设置带防滑纹路的脚踏支撑平台，作业时操作人员可单脚踩住平台抵消压合反力，无需额外设置地面固定结构，适配不同身高操作人员的作业姿态，站立操作时手臂与手柄的施力角度可保持在舒适区间，降低长时间操作的疲劳感。铰接部位采用销轴加耐磨衬套的结构，所有转动副均预留润滑注油间隙，日常维护时只需定期加注润滑脂即可保证转动顺畅，避免长期使用出现卡滞、磨损松旷的问题。压合执行端预留标准工装接口，可根据不同作业需求更换压头、定位夹具或者夹持模块，无需改动主体结构即可适配不同规格工件的作业需求。从安装边界尺寸来看，壁挂基座的安装孔位采用对称布局，横向安装跨距适配常规工业铝型材或者墙面膨胀螺栓的安装间距，手柄处于最大张开位置时，

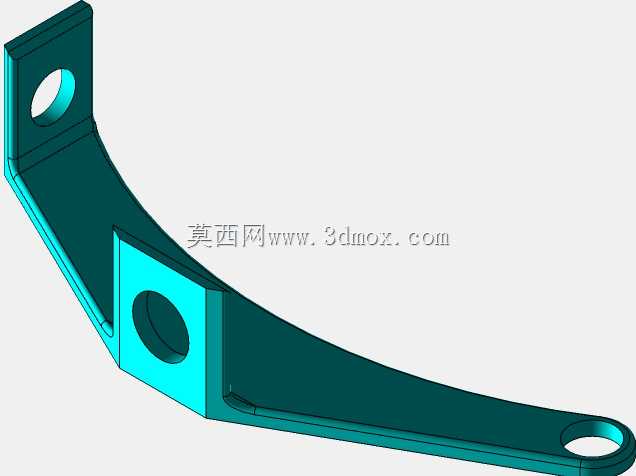

　　前端伸出长度不会超出常规工位的操作安全距离，不会对周边通行造成干扰；脚踏平台的高度设置在成年人站立作业时的小腿舒适踩踏区间，平台表面的防滑纹路采用凹凸网格结构，即便鞋底沾有铁屑、油污也能提供足够摩擦力，避免施力时脚部打滑。整体受力路径经过优化，人手施加在手柄上的力通过中部杠杆臂传递到执行端，反力通过下部支撑臂传导到壁挂基座与脚踏平台，整个受力闭环无多余悬臂结构，长期承受交变载荷也不易出现结构变形。所有结构件的棱角处均做倒钝处理，操作时不会划伤操作人员，手柄的转动行程设置有限位结构，避免手柄张开角度过大导致操作人员脱力，也防止压合行程超出行程范围损坏工件。在实际应用中，这类手动机构常被用于小型轴承的压装、塑料件的卡扣压合、

　　线束端子的压接、薄金属件的校形等作业，相比纯手工作业能大幅降低劳动强度，相比气动、液压压合设备又具备成本低、安装灵活、无需配套动力管线的优势，尤其适合多品种小批量的柔性生产场景，更换工装后即可快速切换作业内容，无需复杂的参数调试。建模过程中对所有铰接部位的配合间隙做了还原，可直接用于运动仿真验证，模拟不同施力角度下的机构运动轨迹，校验压合行程是否满足作业需求，也可通过运动仿真检查各部件在运动过程中是否存在干涉，为后续的实物加工制作提供准确的结构参考。
