小型气动压力检测开关结构设计

在民用净水设备、小型气动控制系统、低压流体管路的压力监测场景中，这类小型压力开关是实现通断控制的核心执行元件，不需要额外供电即可依靠流体自身压力变化触发触点动作，完成低压报警、泵组启停、通路切换等基础控制逻辑，相比电子式压力传感器成本更低、抗干扰能力更强，适配对成本敏感、工况相对稳定的民用及小型工业气液管路场景。

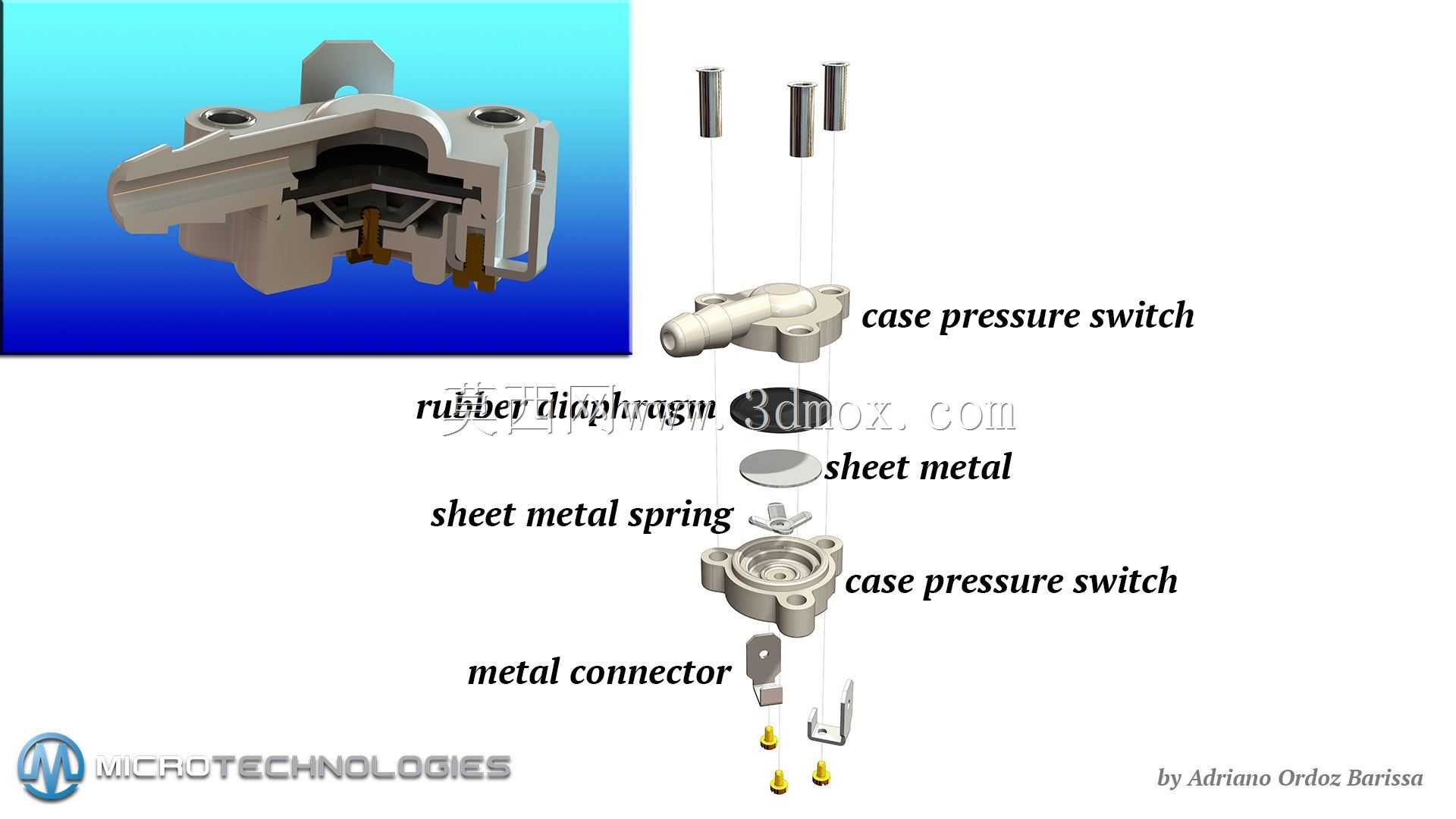

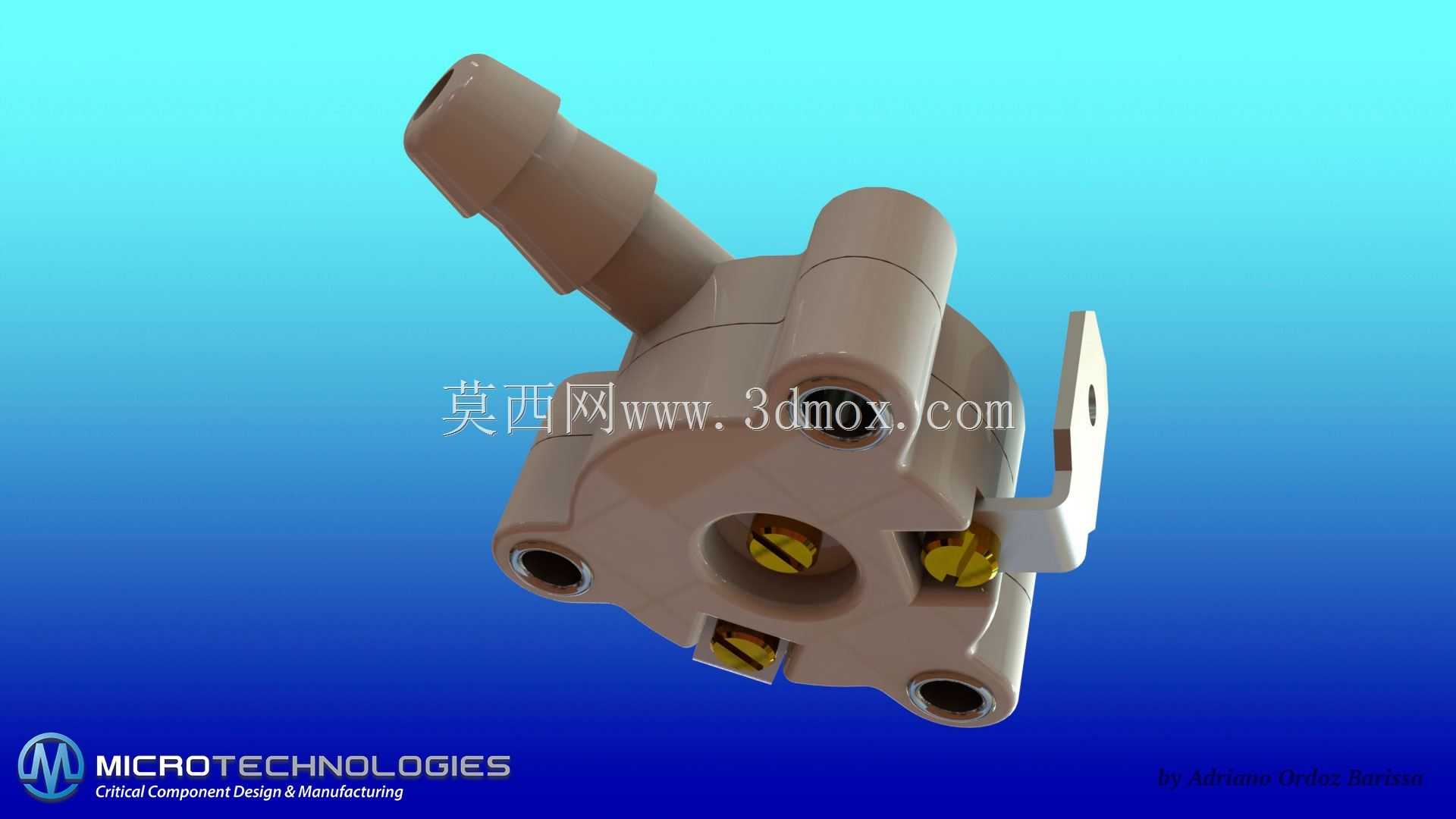

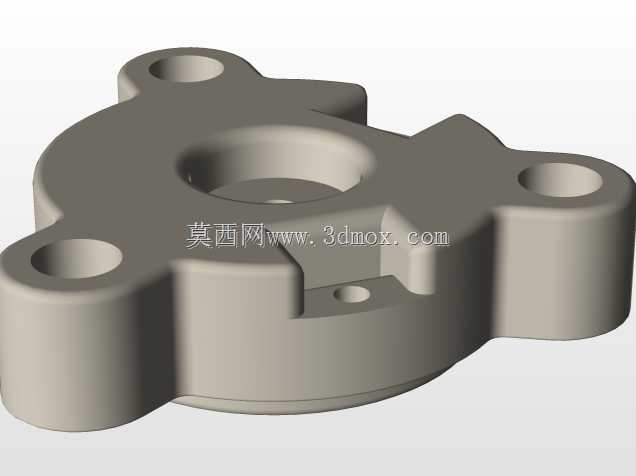

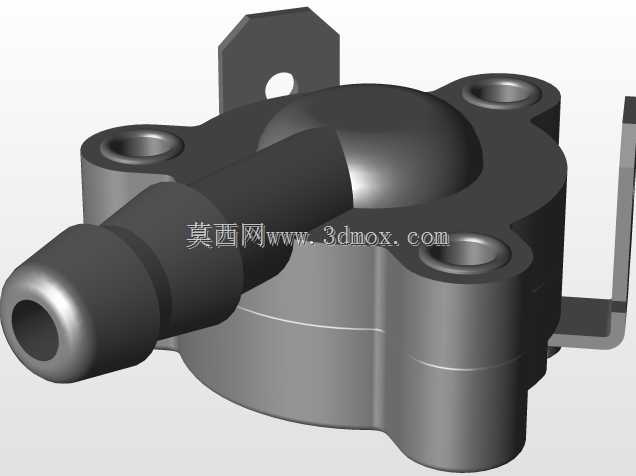

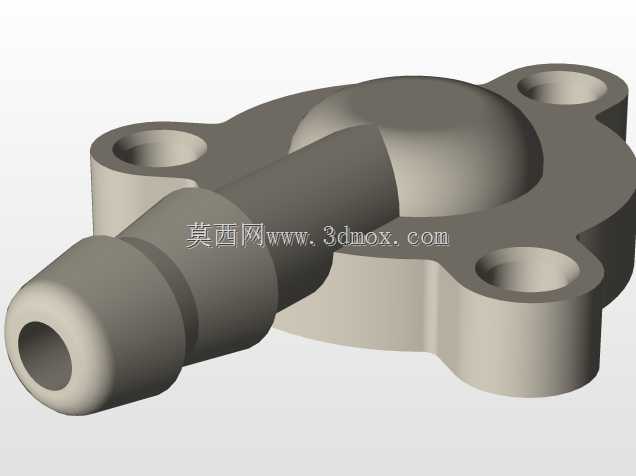

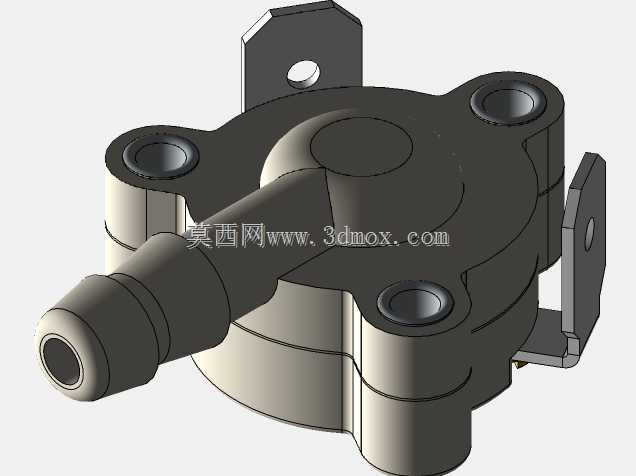

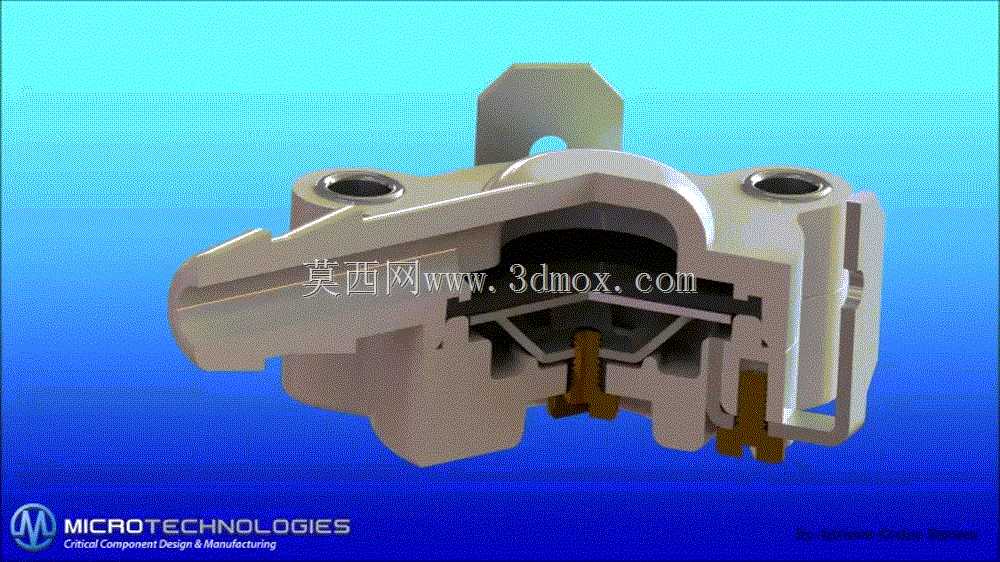

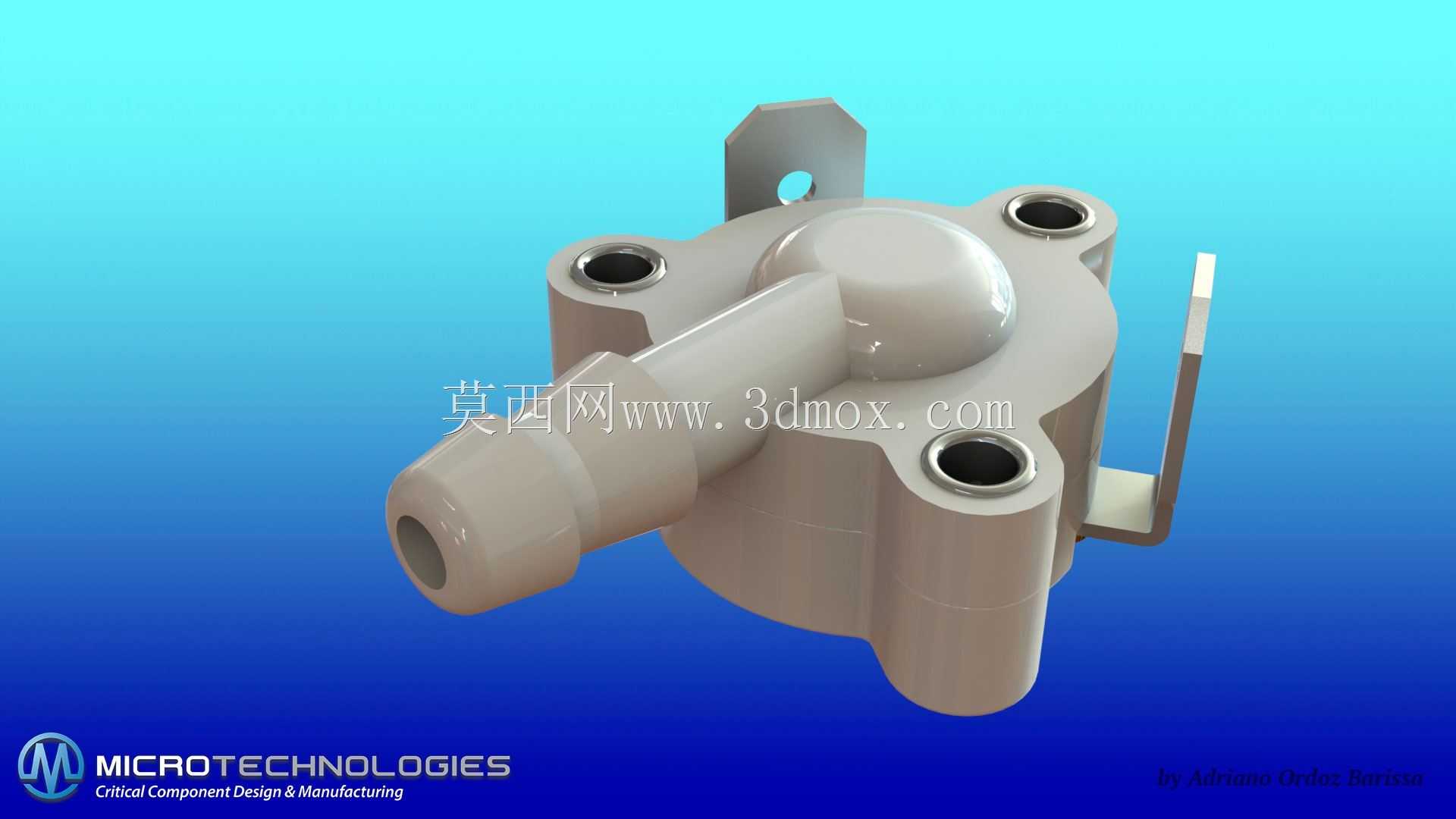

从结构设计逻辑来看，整个开关采用分体式塑壳拼接结构，上下两部分模制塑料壳体通过周向均布的安装孔完成锁紧，壳体内部预留膜片安装腔室，橡胶膜片被夹持在两部分壳体的结合面处，将腔体分隔为气侧与触点侧两个独立空间，避免流体侵入触点区域造成接触不良。气路接口采用宝塔式竹节接头结构，适配内径匹配的柔性气管，插接后依靠软管自身弹性抱紧接头外壁的环形凸台，不需要额外卡箍即可实现低压工况下的密封，接头轴线与壳体主安装面呈一定倾角，方便在紧凑的设备内部走管，避免与周边零部件产生干涉。

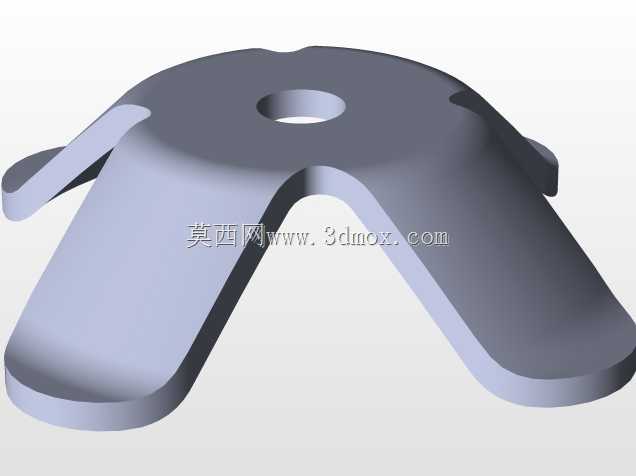

触发机构采用金属板簧作为核心弹性元件，板簧通过激光切割加工出特定的弹性形变结构，初始状态下板簧依靠自身弹力保持触点断开，当气侧压力升高到设定阈值时，橡胶膜片受压力作用向触点侧膨胀形变，推动板簧产生位移，当形变量达到设计值时，板簧端部的触点与固定端子紧密接触，实现电路导通；当气侧压力下降到复位阈值时，膜片推力小于板簧回弹力，板簧复位带动触点分离，电路断开。压力阈值的微调通过壳体上的调节螺钉实现，螺钉旋入深度改变板簧的初始预紧力，即可在一定范围内调整开关的触发压力值，适配不同工况的压力触发需求。

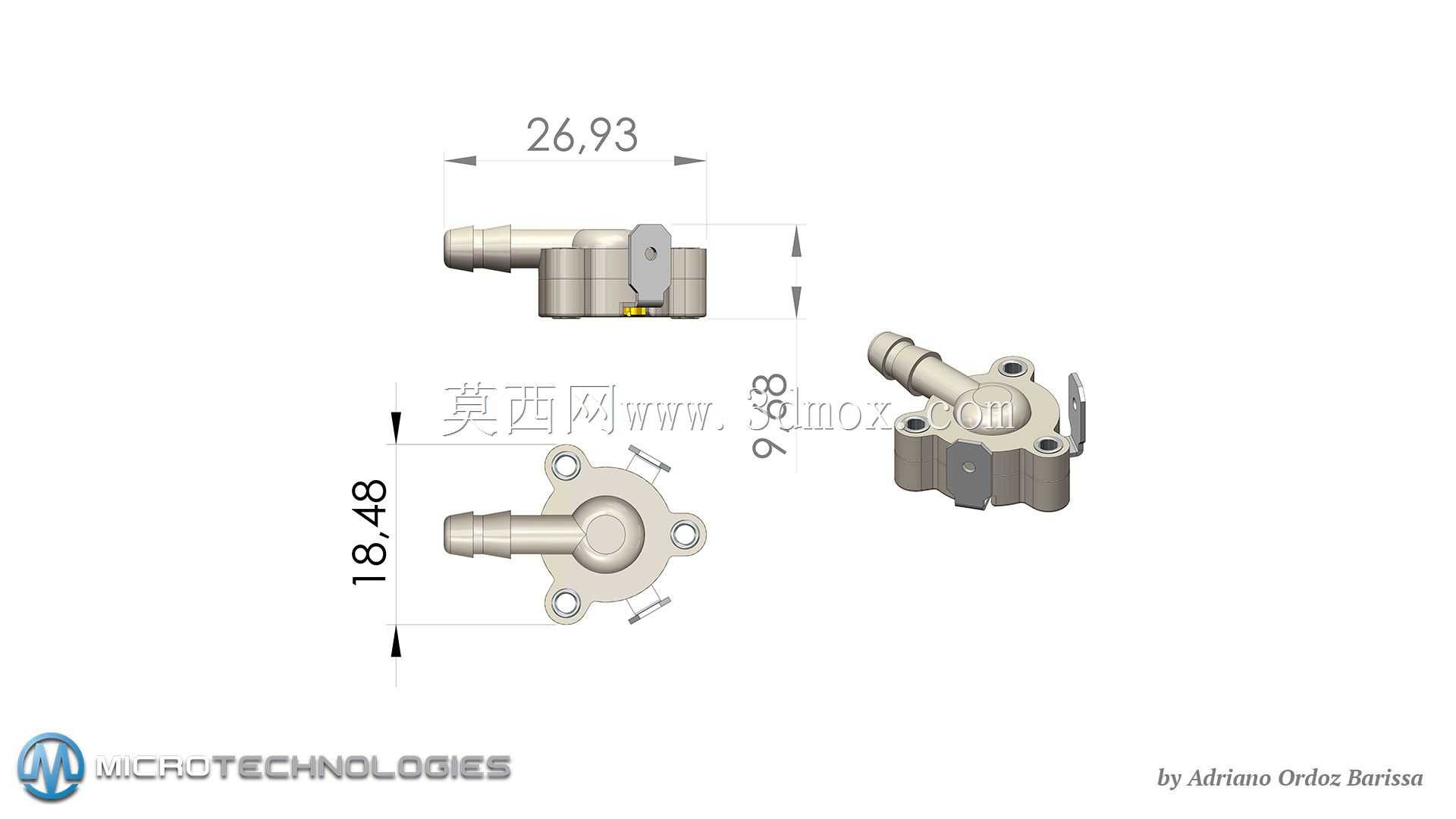

安装边界方面，壳体侧面延伸出一体式金属安装支耳，支耳上开有圆形安装孔，可通过单颗螺钉完成开关在设备安装板上的固定，安装时需要注意气路接头的朝向预留足够的气管插拔空间，触点侧的接线端子需要预留接线操作空间，避免导线过度弯折导致端子受力松脱。整个开关的外形尺寸紧凑，主体部分为近似圆柱形结构，最大外径适配小流量管路的安装空间，不需要额外的安装支架即可直接固定，适合在空间受限的小型设备内部布置。

建模过程中需要重点关注几个配合尺寸的公差控制：上下塑壳结合面的平面度直接影响膜片的密封效果，若结合面存在翘曲，装配后膜片受压不均容易出现漏气问题，导致压力触发阈值偏移；板簧与膜片的接触位置需要保证同轴度，避免膜片膨胀时推力偏载，造成板簧卡滞无法正常触发；调节螺钉与壳体螺纹孔的配合需要预留合适的间隙，避免螺钉旋动时卡滞，同时要保证螺钉端部与板簧的接触平面平整，防止调节过程中板簧受力偏移。这类压力开关的触发压力通常在几千帕到几十千帕区间，适配低压气液回路的监测需求，建模时可以根据实际使用场景调整膜片厚度、板簧弹性模量以及调节螺钉的行程范围，匹配不同的触发压力要求。在实际选型应用中，需要确认开关的过流介质类型，避免橡胶膜片与介质发生溶胀反应，缩短使用寿命，同时要注意工作环境温度范围，避免塑壳在高低温环境下产生形变影响配合精度。
