工业级加强筋塑料周转储物箱结构设计

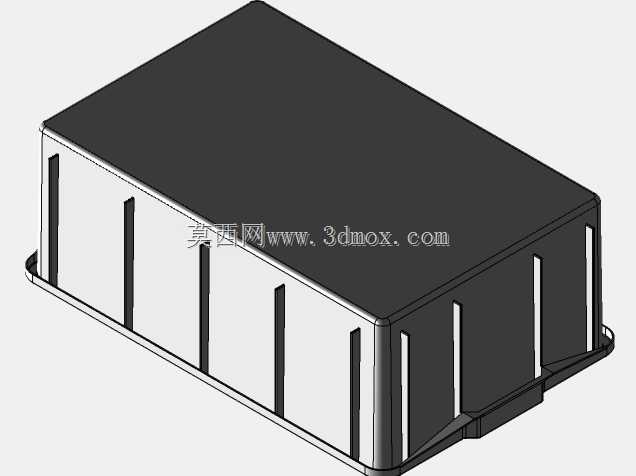

这款塑料箱体的结构设计，首先要匹配生产车间流水线旁的零部件暂存、仓储货架的分类码放、物流环节的周转转运这三类核心场景，在做三维结构的时候，首先要考虑的就是堆叠使用的受力边界——箱体上口的外翻边做了加厚的叠放承托结构，当多个箱体空载叠放时，上层箱体的底部加强筋可以刚好卡入下层箱体的上口内沿，不会出现滑移侧翻的问题，满载堆垛时，外翻边的承托面可以把上层载荷均匀传导到箱体侧壁的竖向加强筋上，避免箱口受压变形。

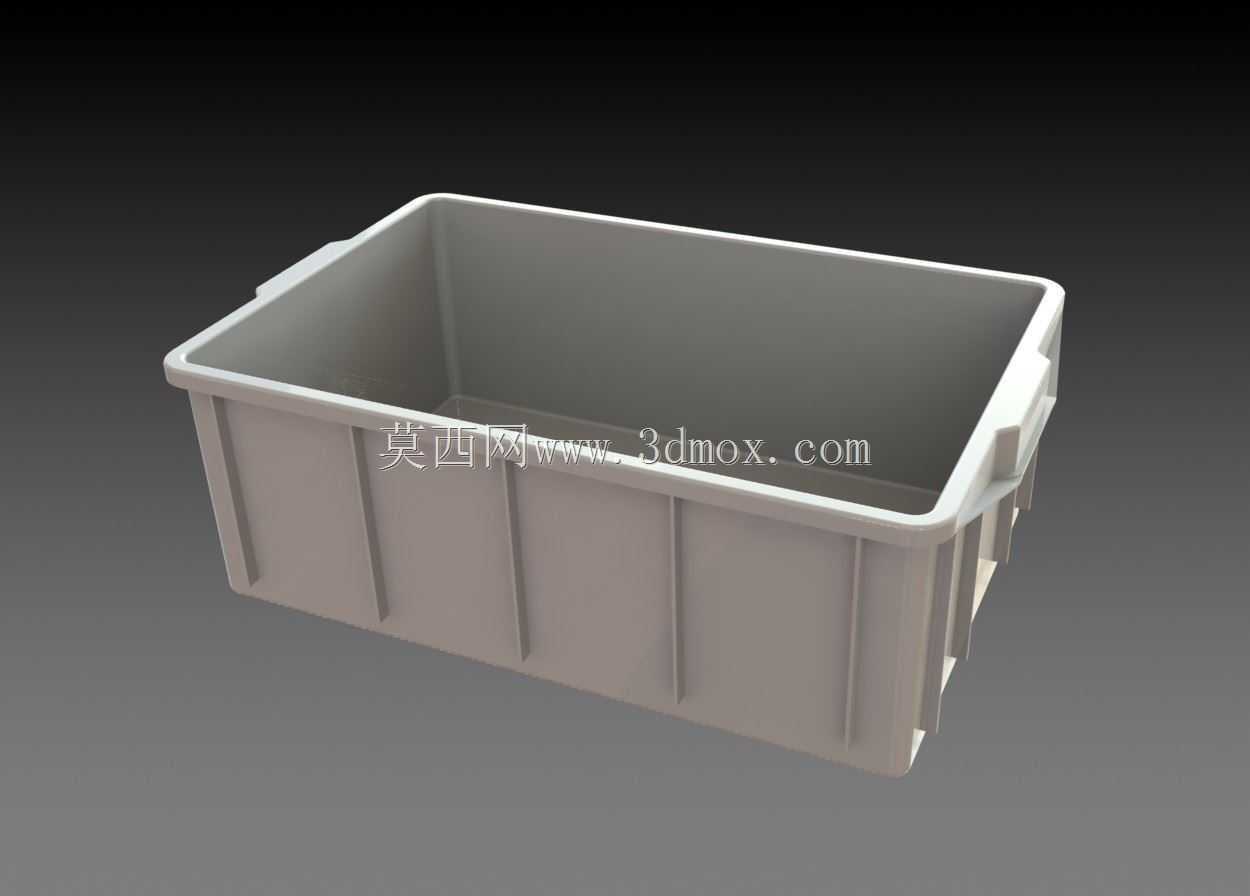

从实际使用的功能特性来看，箱体两侧的内嵌式把手做了内凹的圆弧过渡，没有外凸的结构，一方面可以避免物流转运过程中把手被磕碰断裂，另一方面人工搬运的时候，手掌可以完全贴合内凹的把手面，发力时不会硌手，适合车间内频繁短距离搬运的作业场景。箱体侧壁的竖向加强筋并不是等厚设计，靠近箱底的位置筋条厚度更大，因为箱体满载时，侧壁下部受到的物料侧压力最大，上部的筋条适当减薄，在保证结构强度的前提下可以减少注塑原料的用量，控制单件生产成本，这也是注塑类仓储容器设计里很常见的强度优化思路。

箱底的结构做了网格状的加强筋布局，不是单纯的平板结构，当箱内盛放金属加工件、重型零部件的时候，网格筋可以把底部的集中载荷分散到整个底面，避免箱底受重出现鼓包变形，同时箱底的外沿做了一圈凸起的防滑边，当箱体放置在货架层板、流水线皮带面上的时候，这圈凸起边可以增加接触面的摩擦力，不会因为设备振动、皮带传输出现滑移掉落的问题。

在设计注塑脱模的结构细节时，所有的转角位置都做了统一的圆角过渡，没有尖锐的直角结构，一方面可以避免注塑过程中应力集中导致的成品开裂问题，另一方面日常使用过程中，直角位置很容易因为磕碰出现缺角破损，圆角结构可以大幅提升箱体的抗冲击性能，同时清洁的时候也不容易残留卫生死角，适合食品加工、电子装配这类对工位容器清洁度有要求的场景。

箱体的内部尺寸做了规整的直壁设计，没有多余的内凸结构，内部可用容积可以做到最大化，盛放规则形状的工件、包装盒的时候不会浪费空间，同时直壁结构也方便配套内部分隔格，根据存放物料的尺寸做灵活的空间分隔，适配多品种小批量的生产物料分类存放需求。箱口的外翻边除了堆垛承托的作用，还可以配套对应的箱盖，当需要防尘、防潮存放物料的时候，配套的塑料箱盖可以直接扣合在外翻边上，扣合后有一定的锁紧力，搬运过程中箱盖不会脱落。

考虑到注塑生产的工艺性，整个箱体的壁厚做了均匀化处理，壁厚差控制在注塑工艺允许的范围内，避免因为壁厚不均导致注塑成型后出现缩痕、翘曲变形的问题，所有的加强筋厚度都不超过主体壁厚的三分之二，防止筋条位置出现表面缩印，影响成品的外观质量。把手位置的内凹结构做了足够的脱模斜度，注塑生产的时候可以顺利脱模，不需要额外做复杂的抽芯结构，能够简化模具结构，降低模具的加工成本和后期生产维护成本。

在实际的仓储场景里，这类箱体还需要适配标准叉车托盘的尺寸，箱体的外部长宽尺寸是按照标准托盘的整除尺寸设计的，当整托盘码放的时候，托盘表面的空间可以被完全利用，不会出现多余的空隙，整托转运的时候箱体排列紧密，不会因为叉车启停的惯性出现移位。箱体的耐冲击性能设计上，底部的边角位置做了局部加厚，因为日常使用中，箱体跌落、磕碰最容易受损的就是底部边角，局部加厚之后，即使从常规的搬运高度意外跌落，也不会出现开裂漏料的问题，能够适应车间、仓库相对复杂的使用环境，延长产品的实际使用寿命。
