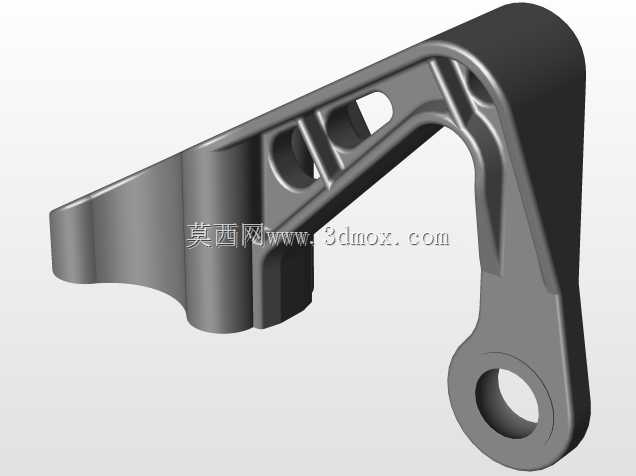

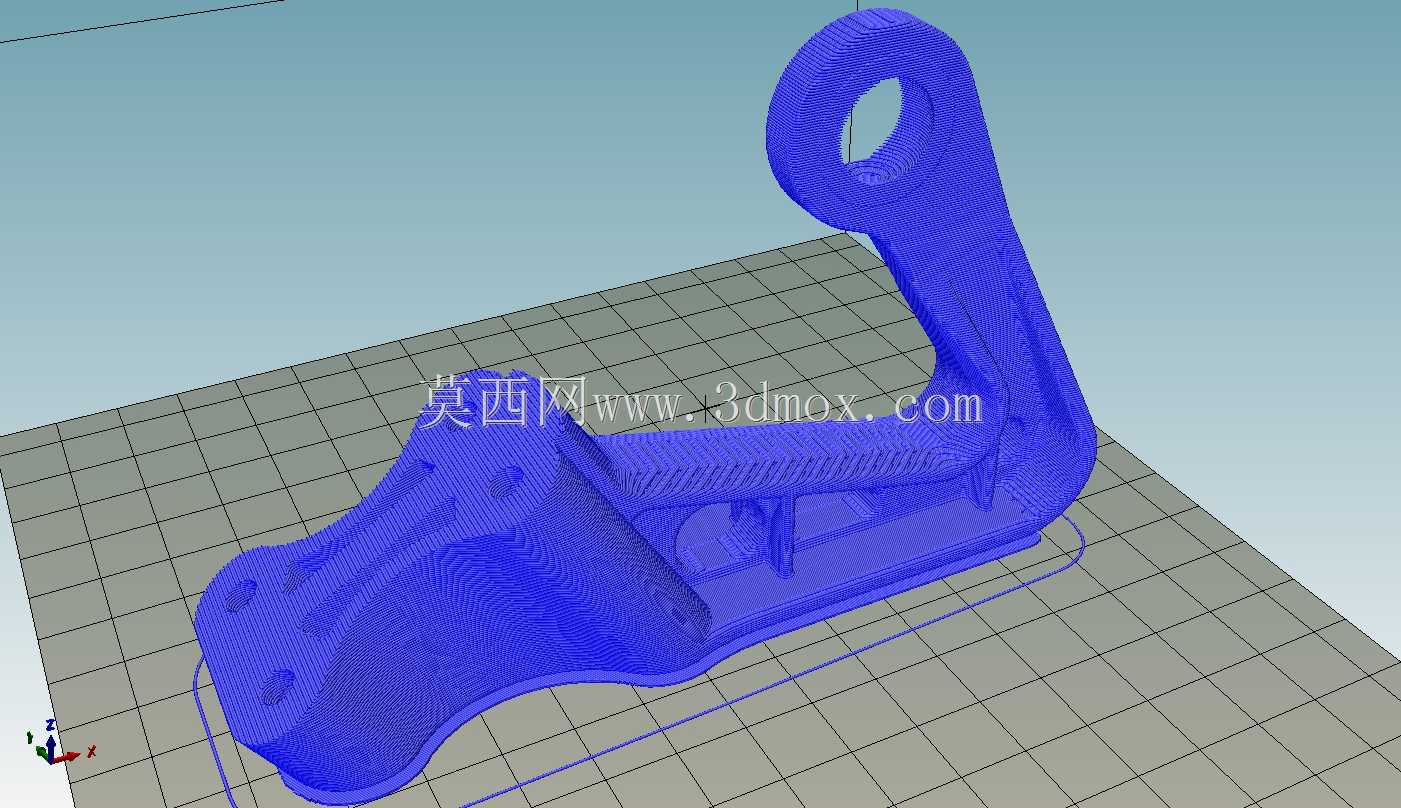

轻量化镂空式轴承支撑支架结构

这款轴承支撑支架主要应用在需要对旋转轴系提供径向与轴向支撑的传动场景中，常见于中小型动力传输单元、专用设备的轴系定位工位，以及需要兼顾安装空间与承重能力的轻量化机械结构里。实际使用时，支架一端的环形轴承安装位用于嵌装标准规格滚动轴承，为穿过的转轴提供稳定回转支撑，限制轴系运行过程中的径向窜动与轴向偏移，保证传动过程的同轴度精度；另一端的多安装孔位则用于将整个支架固定在设备的安装基座或机架面板上，通过螺栓锁紧实现支架本体的完全定位，避免设备运行振动带来的支架移位问题。

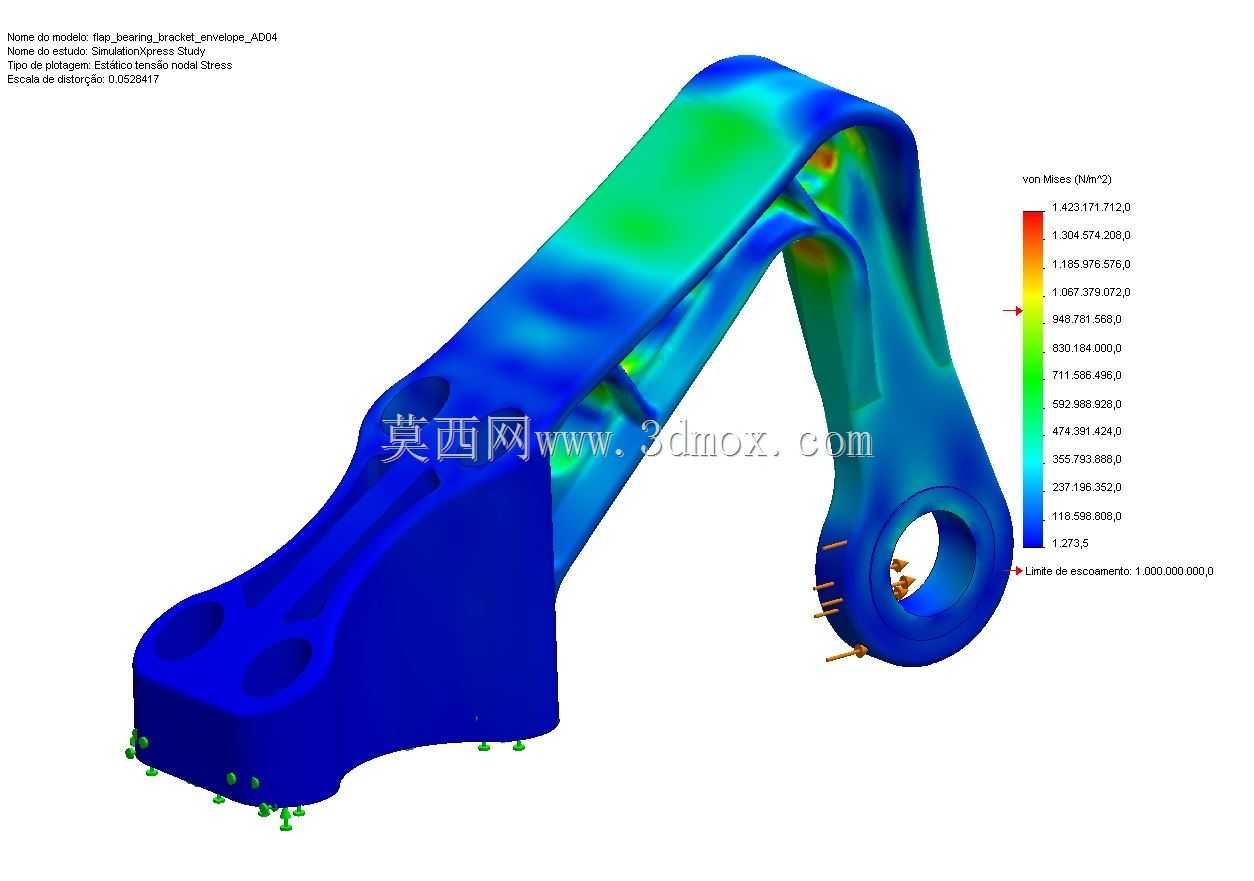

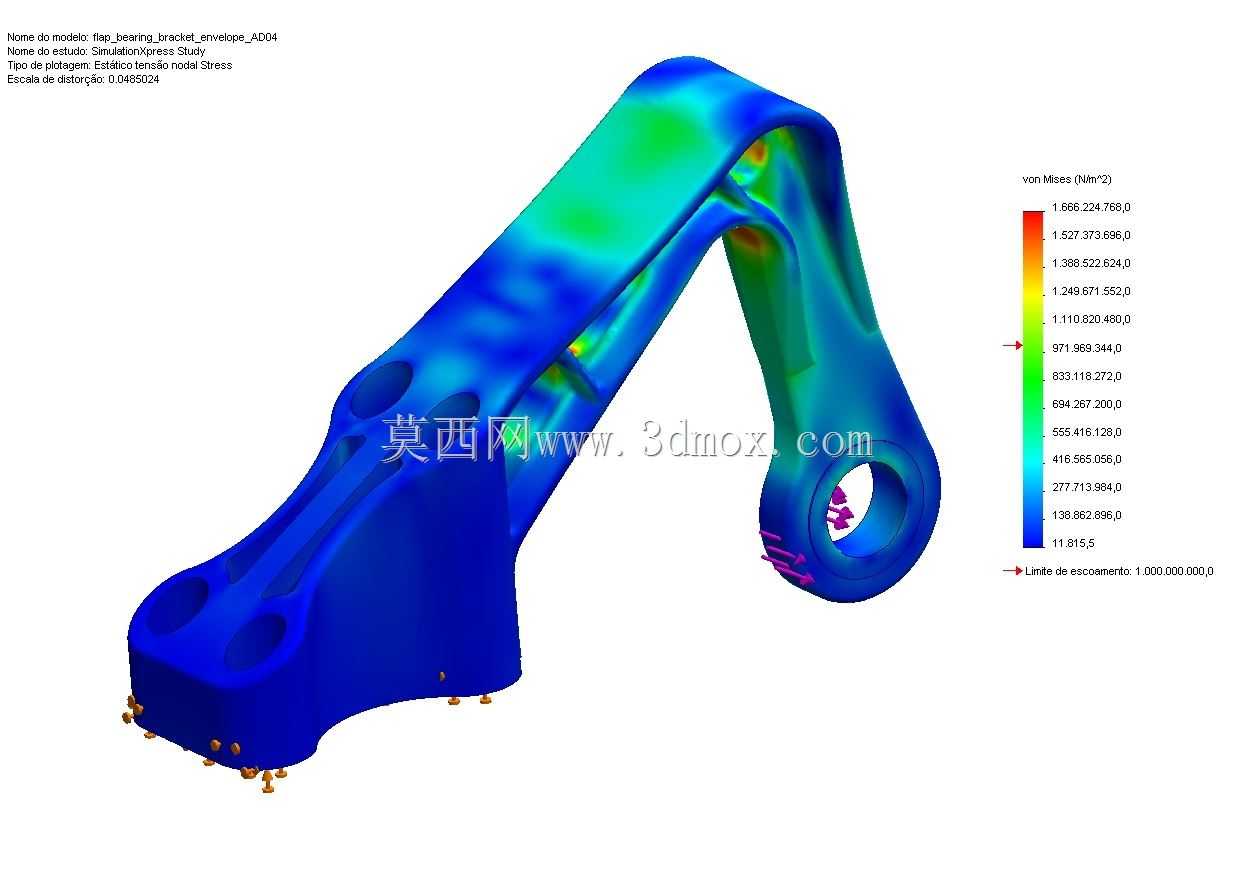

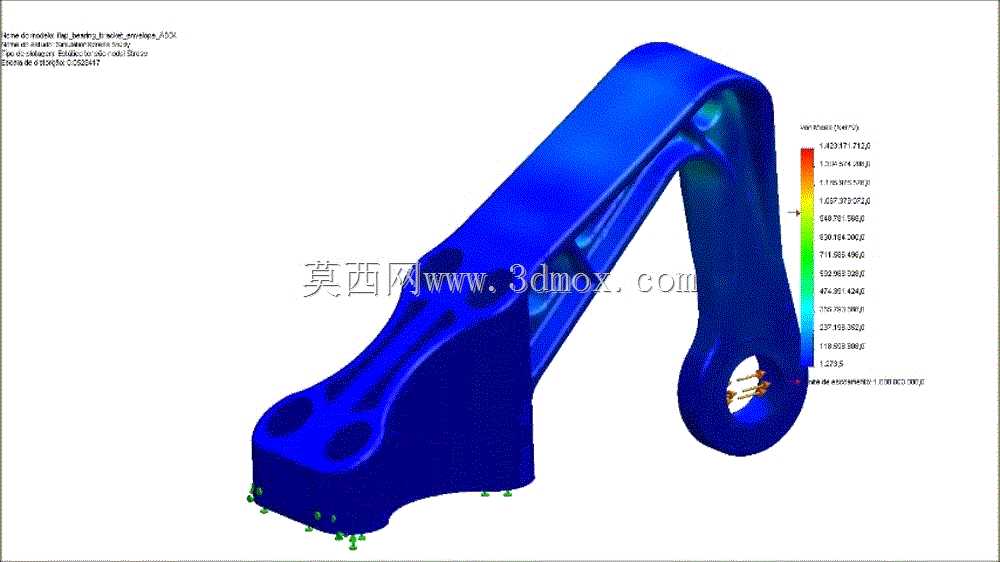

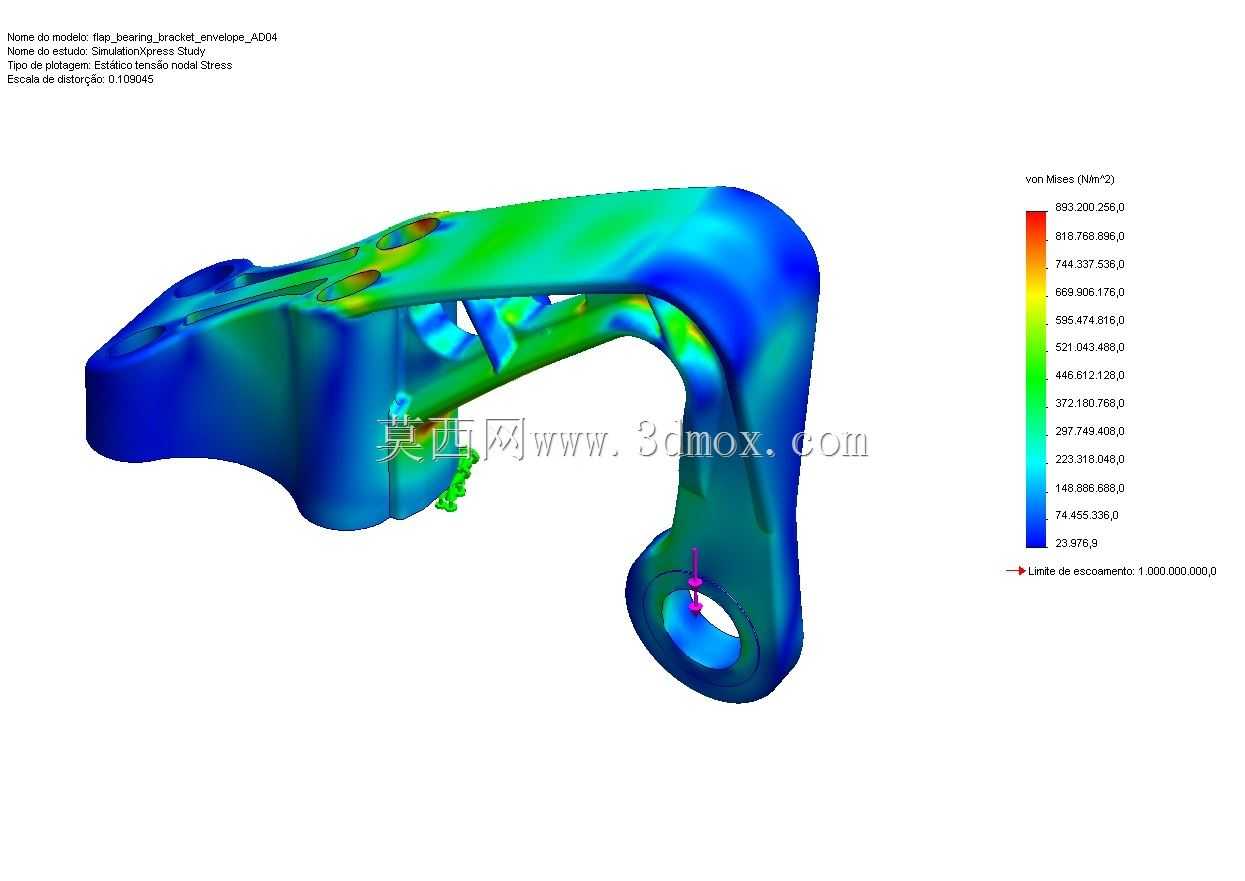

从结构设计逻辑来看，这款支架没有采用传统实心铸件的厚重构型，而是在非主要承力的筋板区域做了大面积的镂空挖槽处理，这种设计并非单纯为了减重，而是经过受力路径仿真优化后的结果：支架的主承力路径从轴承安装位的环形结构出发，沿着两条斜向布置的主加强筋延伸至底部安装面，所有镂空区域都避开了主应力传递路径，在保证整体结构刚度、满足长期承重抗形变要求的前提下，尽可能削减了非必要的材料堆积，既降低了零件自身重量，也减少了铸造或机加工过程中的材料消耗，同时镂空结构还能提升设备运行时的散热效率，避免轴承运转产生的热量在支架局部堆积。

安装边界方面，支架底部的安装平面设置了四个沉头安装孔，孔位间距按照通用设备安装面板的标准孔距设计，可适配M6-M8规格的内六角螺栓进行锁紧，安装时需要保证支架安装面与基座平面的贴合度，平面度误差需控制在0.05mm以内，避免锁紧后支架产生装配应力导致轴承安装位变形。轴承安装位的内孔为精加工基准面，尺寸公差按照H7级精度设计，可适配对应外径的深沟球轴承或角接触轴承，安装孔端面与内孔轴线的垂直度公差控制在0.02mm以内，保证轴承装入后不会出现偏载，延长轴承的实际使用寿命。

在实际工况适配性上，这款支架的结构构型可以承受垂直于安装面方向的额定静载荷，同时可以抵消轴系运转带来的侧向倾覆力矩，主加强筋的过渡位置全部采用圆角处理，避免应力集中导致的零件疲劳断裂，适合在转速不超过3000rpm的中低速传动场景中使用，比如小型输送设备的从动轮支撑、专用工装的转轴定位、非标自动化设备的传动单元支撑等场景。设计过程中还考虑了零件的加工工艺性，所有拔模斜度按照1.5度设置，适合采用压铸或熔模铸造工艺进行毛坯生产，后续仅需要对轴承安装孔、安装平面等关键配合面进行精加工即可，不需要复杂的多工序加工，能够有效控制零件的生产制造成本。

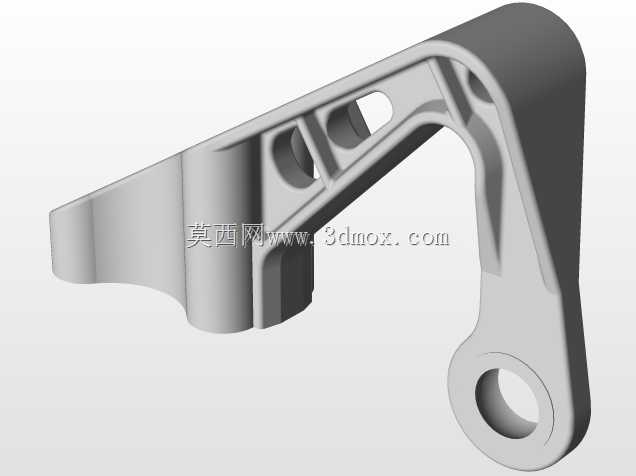

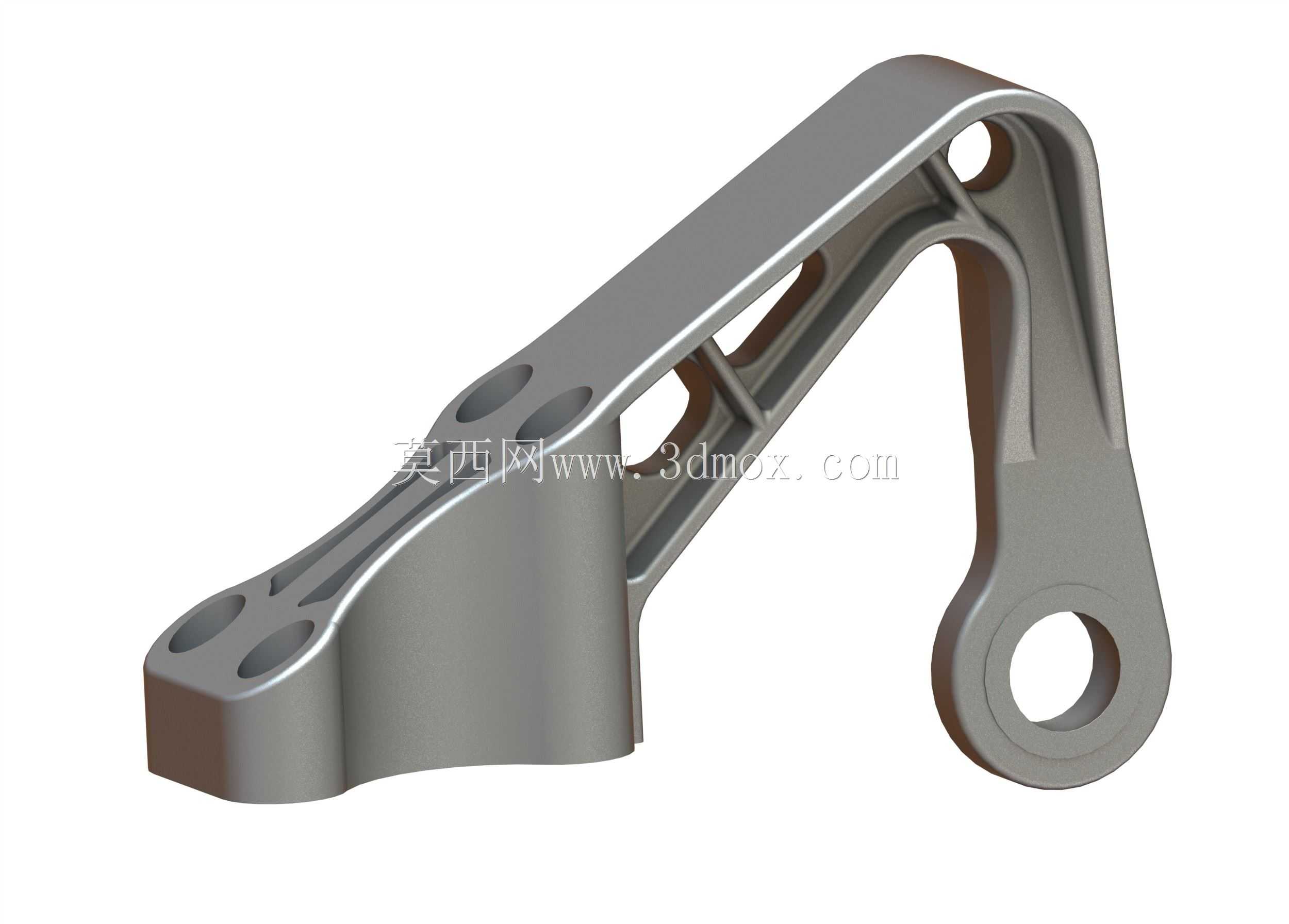

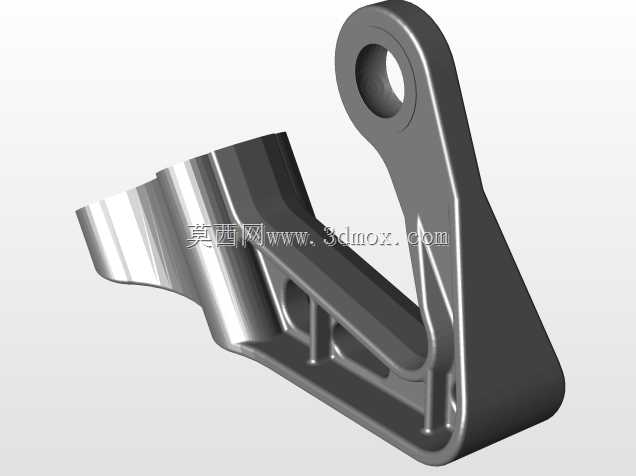

从结构细节来看，轴承安装位的环形结构外侧设置了加厚凸台，提升轴承压装时的局部强度，避免轴承压入过程中出现孔口涨裂的问题；支架与安装面接触的底部边缘做了微小的倒角处理，既可以去除加工毛刺，也能在安装时起到导向作用，方便支架快速对准安装孔位。镂空区域的筋板厚度保持均匀一致，避免铸造过程中出现厚薄不均导致的缩孔、缩松等铸造缺陷，保证零件毛坯的成品率。整体结构没有多余的冗余设计，每一处构型都对应实际的受力需求或装配需求，没有为了外观造型添加无实际功能的结构，完全从工程实用角度出发完成构型设计，能够满足多数常规工业场景下的轴承支撑需求。
