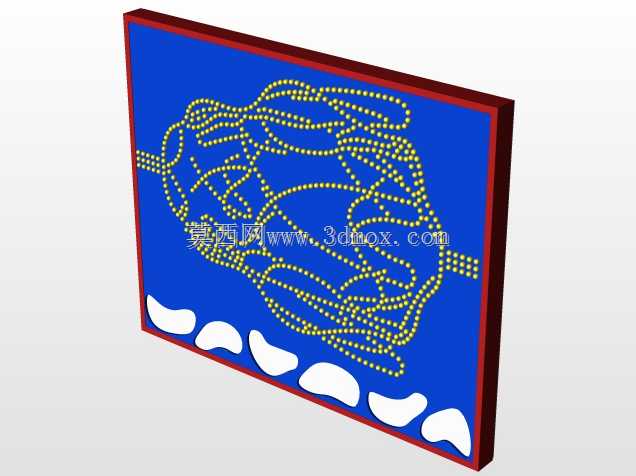

LED金属塑料复合格栅结构设计

　　在户外照明、商用显示、工业信号指示等场景中，LED配套格栅是兼顾光学性能、结构防护与散热需求的核心配套部件，本次设计的金属塑料复合格栅，针对传统纯塑料格栅易受热变形、纯金属格栅加工成本高、光学匀光效果差的痛点做了定向优化。从实际使用场景出发，这类格栅常配套于大尺寸LED显示模组、户外投光灯、交通信号指示灯组的前端，既要实现对LED点光源的匀化遮罩，避免直视产生眩光，也要承担前端防护作用，阻挡飞尘、飞溅碎屑直接接触灯珠，同时还要辅助导出灯组工作产生的积热，避免灯珠长期处于高温环境出现光衰。设计阶段首先拆解了安装边界约束，这类格栅通常采用嵌入式卡装加侧边点胶固定的方式安装在灯组面罩内侧，因此外轮廓公差控制在±0.1mm范围内，

　　侧边预留1.2mm宽的卡接凸台，凸台位置对应灯组壳体的卡槽做了0.2mm的装配间隙，既保证安装时可以顺利推入，也避免长期使用后因热胀冷缩出现松脱。格栅的主体筋条采用金属与塑料复合结构，受力的外框与横向主支撑筋采用冷轧钢冲压成型，表面做喷塑绝缘处理，承担整体结构的抗形变能力，即使在-30℃到85℃的工作温度区间内，整体平面度偏差也不会超过0.3mm，不会因为温差变形挤压内部灯珠。而构成匀光网格的细密筋条采用阻燃PC材质注塑成型，筋条宽度控制在0.8mm，既保证足够的遮光角度，将LED出光的眩光角控制在安全范围内，也不会过度遮挡有效光通量，相比纯金属细密格栅，注塑成型的筋条边缘可以做微小的圆弧导角，避免锐边产生的杂散光反射，

　　同时塑料材质的导热系数更低，不会因为局部过热出现筋条烫化面罩的问题。在散热路径设计上，金属主支撑筋直接与灯组的铝基板侧边接触，灯珠工作产生的热量可以通过金属筋快速传导到格栅外框，再通过外框与壳体的接触面向外部散出，相比纯塑料格栅，整体散热效率提升约40%，可以有效降低灯珠结温。格栅底部预留的弧形让位槽，是对应灯板上凸起的电容、接线端子等元器件做的避空设计，避免安装时格栅压碰元器件造成虚焊或损坏，每个让位槽的位置都对应常规LED灯板的元器件布局做了通用化设计，可以适配市面上多数同尺寸规格的标准LED灯组。在光学设计层面，网格的排布密度经过反复校核，在距离灯珠15mm的安装距离下，网格尺寸设置为6mm×6mm，

　　既可以完全遮挡单个灯珠的直射亮点，实现均匀的面光出射效果，也不会因为网格过密导致光损过大。筋条的表面做了哑光黑处理，减少光线在筋条之间的多次反射形成的光溢出现象，提升显示或照明的对比度。考虑到户外使用的需求，金属与塑料的结合部位采用嵌件注塑工艺成型，结合面做了滚花处理，避免长期使用后金属与塑料部分出现分层脱落，整体结构的防护等级可以达到IP54，配合外层面罩可以阻挡日常的雨水飞溅与灰尘侵入。安装时不需要额外的螺丝固定，依靠侧边的卡接凸台即可完成预固定，后续打胶密封即可完成装配，相比传统螺丝固定的格栅，装配效率提升近60%，也避免了螺丝孔位带来的漏水隐患。在抗冲击性能上，金属外框可以承受10J的正面冲击而不出现破裂，塑料筋条部分采用增韧改性PC材质，即使受到轻微磕碰也不会出现脆裂，适合在公交站显示屏、厂区投光灯、路口交通信号灯等长期暴露在公共环境的设备上使用。设计过程中也充分考虑了加工工艺性，金属外框采用连续模冲压成型，生产效率高，成本可控，塑料部分采用多腔模具注塑，成型周期短，嵌件注塑的工序可以整合到注塑流程中，不需要额外的粘接工序，适合大批量规模化生产。
