在轻型通航飞机的操纵系统与小型机载附件安装布局中,这类轴承支架承担着转轴类部件的定位与载荷传递作用,区别于普通工业设备的厚重支撑结构,航空类支架对重量控制的要求极为严苛,每一处结构冗余都会直接影响整机的载重与航程表现,因此设计阶段需要在强度、刚度与自重之间找到最优平衡点。从实际装机场景来看,该支架多用于固定操纵拉杆的铰接转轴、小型传动杆系的支撑轴承,或是机载小型附件的安装铰接点,工作过程中需要承受往复运动带来的交变载荷,同时还要耐受飞行过程中的振动与温度变化,不能出现应力集中导致的疲劳断裂问题。

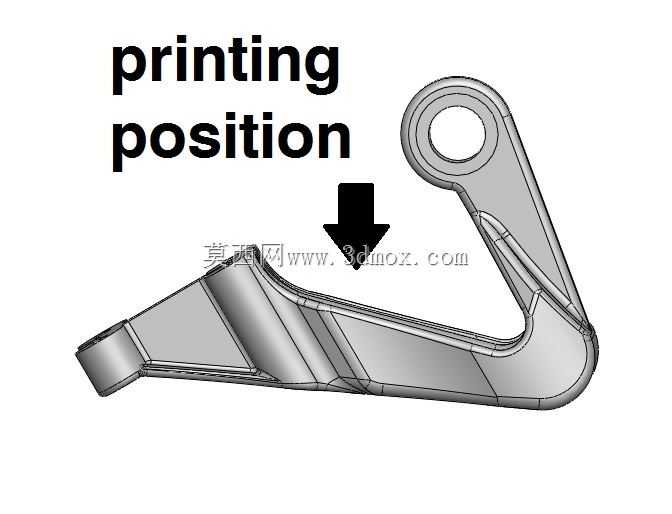

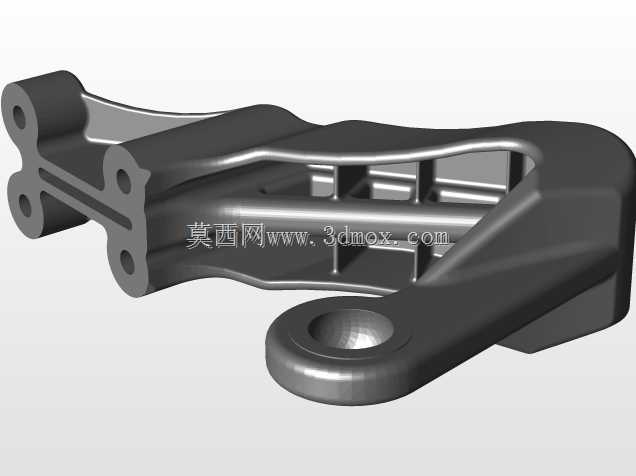

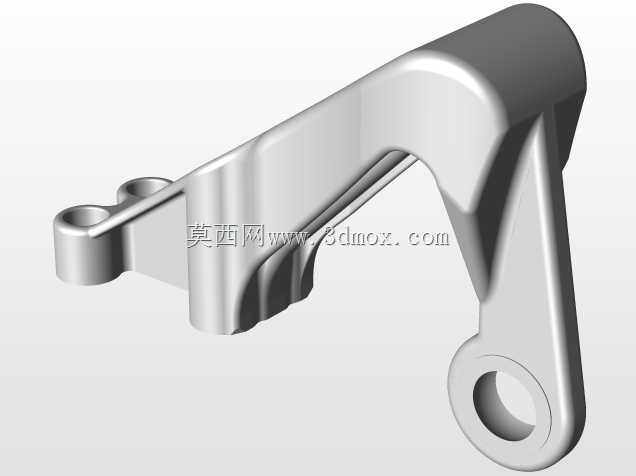

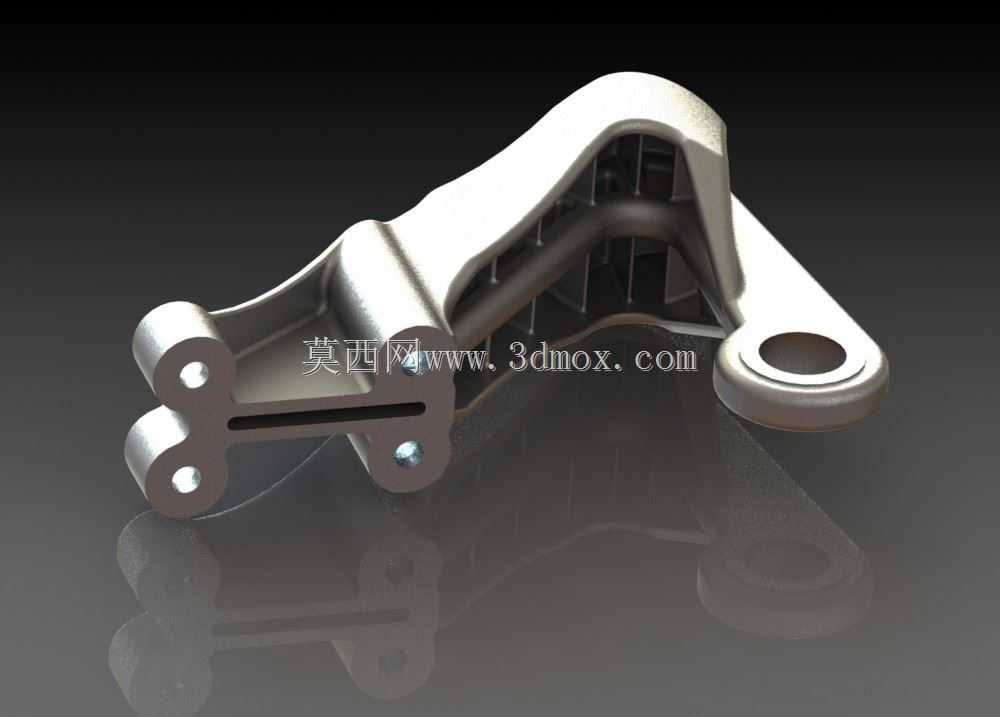

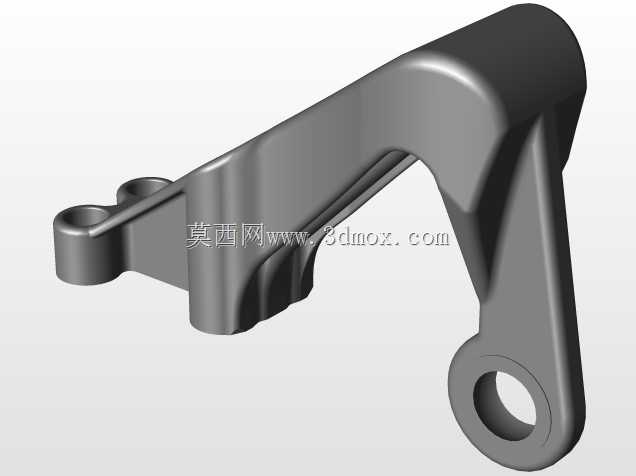

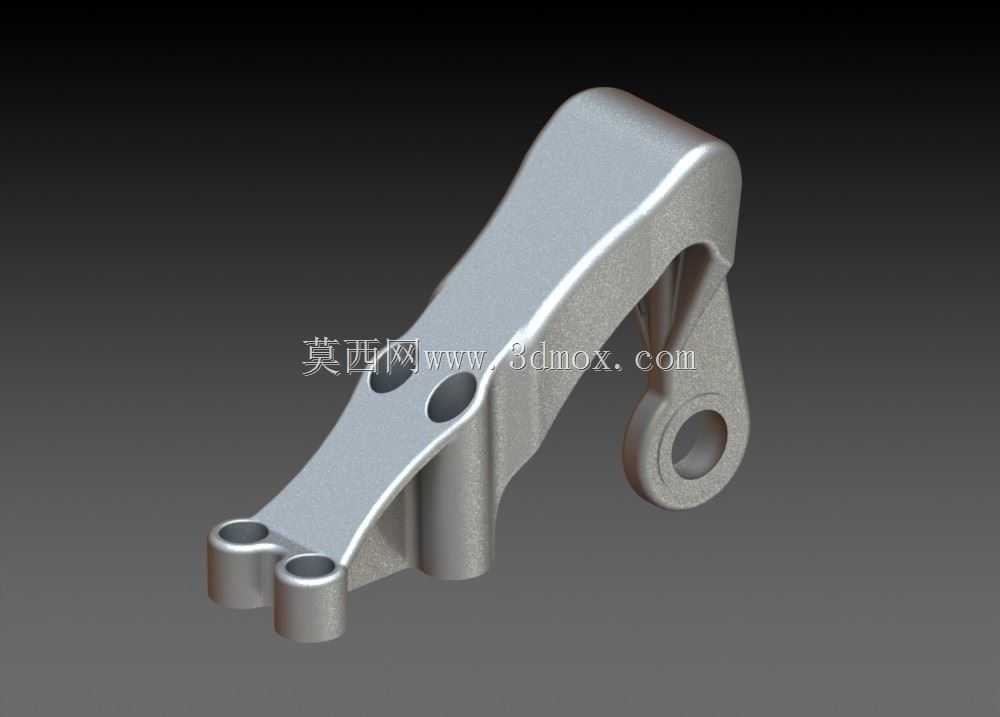

从结构设计逻辑来看,支架一端设置的双同轴孔位,用于通过螺栓与机身内部的安装梁或预埋结构座进行刚性连接,两个孔位的同轴度公差需要控制在0.02mm以内,避免安装后出现附加装配应力,孔位周边的凸台结构做了加厚处理,用于分散螺栓预紧力带来的局部压应力,防止薄壁结构在螺栓锁紧时出现压溃变形。支架主体采用变截面的流线型过渡结构,而非等厚度的直板设计,这种设计一方面可以顺着载荷传递路径优化材料分布,让主承力路径上的材料截面足够承担工作载荷,非主承力区域则通过减薄壁厚、去除多余材料来控制整体重量,最终成品重量控制在0.34公斤,相比同载荷等级的等厚度支架减重超过40%;另一方面流线型的外形也能减少机身内部狭小空间内的气流扰动,对于敞开式结构舱段的部件来说,还能降低飞行过程中的风阻影响。
支架另一端的单耳带衬套孔位,是轴承的安装位,孔内需要压入配套的滑动轴承或滚动轴承,用于穿过需要铰接转动的轴类零件,该孔位的端面与安装孔轴线的垂直度公差要求较高,否则会导致轴承安装后出现偏斜,加剧转轴转动过程中的磨损,缩短部件的维护周期。耳片与主体连接的位置设置了三角形的加强筋结构,筋板的厚度根据有限元应力分析结果做了梯度优化,筋板与主体、耳片的衔接处全部采用大圆角过渡,避免直角位置出现应力集中,在交变载荷作用下产生疲劳裂纹。
从安装边界来看,双安装孔的中心距、安装孔到轴承孔的中心距是核心的安装尺寸,设计时需要匹配机身安装点的预留间距,同时要保证轴承孔的轴线与转轴的转动轴线完全重合,支架安装后与周边相邻构件的最小间隙需要控制在3mm以上,防止飞行过程中结构振动出现干涉摩擦。支架的整体外形轮廓没有突出的尖锐棱角,所有外露边缘都做了倒圆角处理,一方面是避免安装维护过程中划伤操作人员,另一方面也能减少应力集中点,提升结构的疲劳寿命。
在材料选择上,这类支架通常采用高强度铝合金通过精密铸造后再做机加工成型,铸造后需要进行热处理提升材料强度,关键配合孔位通过数控加工保证尺寸精度,非配合面保留铸造后的喷砂表面处理,提升表面的抗腐蚀能力。设计过程中需要通过有限元软件做静力学强度校核与疲劳寿命仿真,模拟最大工作载荷下的应力分布,确保最大应力值低于材料的许用应力,同时还要做模态分析,避开发动机及旋翼系统的工作振动频率,防止飞行过程中出现共振问题。实际装机使用时,这类支架的维护检查也较为便捷,由于结构没有复杂的内腔,日常检查可以直接观察表面是否存在裂纹或变形,轴承安装位的磨损情况也能通过目视配合量具快速检测,降低了日常维护的工作量。
