轻量化镂空航空用轴承支撑座结构

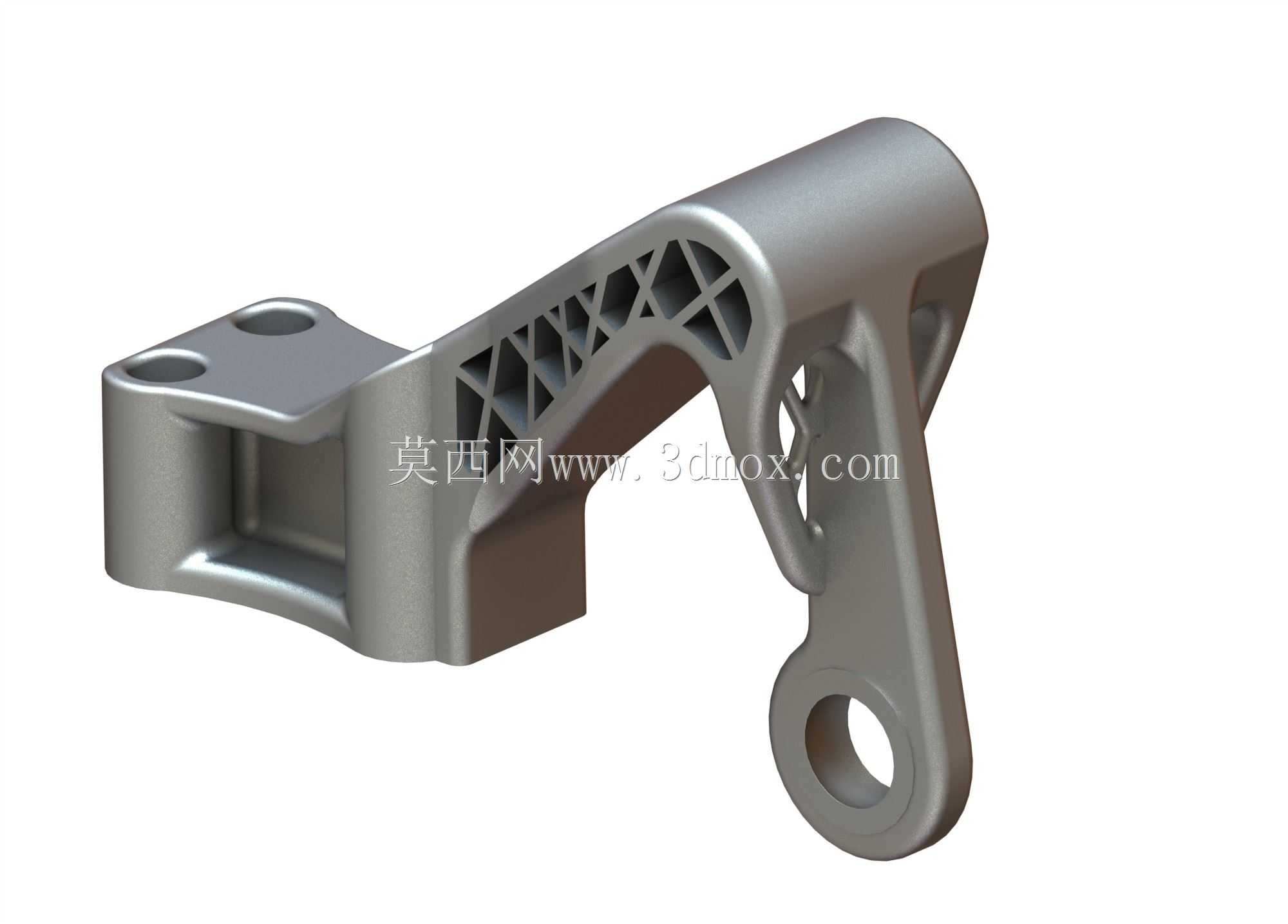

该支撑构件主要应用于航空机载设备的旋转轴系支撑场景，在小型通航飞机、无人机的传动链路中承担径向与轴向载荷的承接作用，区别于传统厚重的铸钢轴承座，这款构件在设计阶段就将减重作为核心指标之一，毕竟航空场景下每克重量的降低都能直接转化为有效载荷的提升或是续航能力的增益。从实际使用场景来看，这类轴承座通常安装在机身内部的传动支架上，一端通过两个同轴的安装孔与机身承力框架用螺栓锁紧，另一端的圆孔用来镶嵌深沟球轴承或是角接触轴承，为穿过的传动轴提供稳定的旋转支撑，避免轴系运转过程中出现径向跳动，保证传动精度。

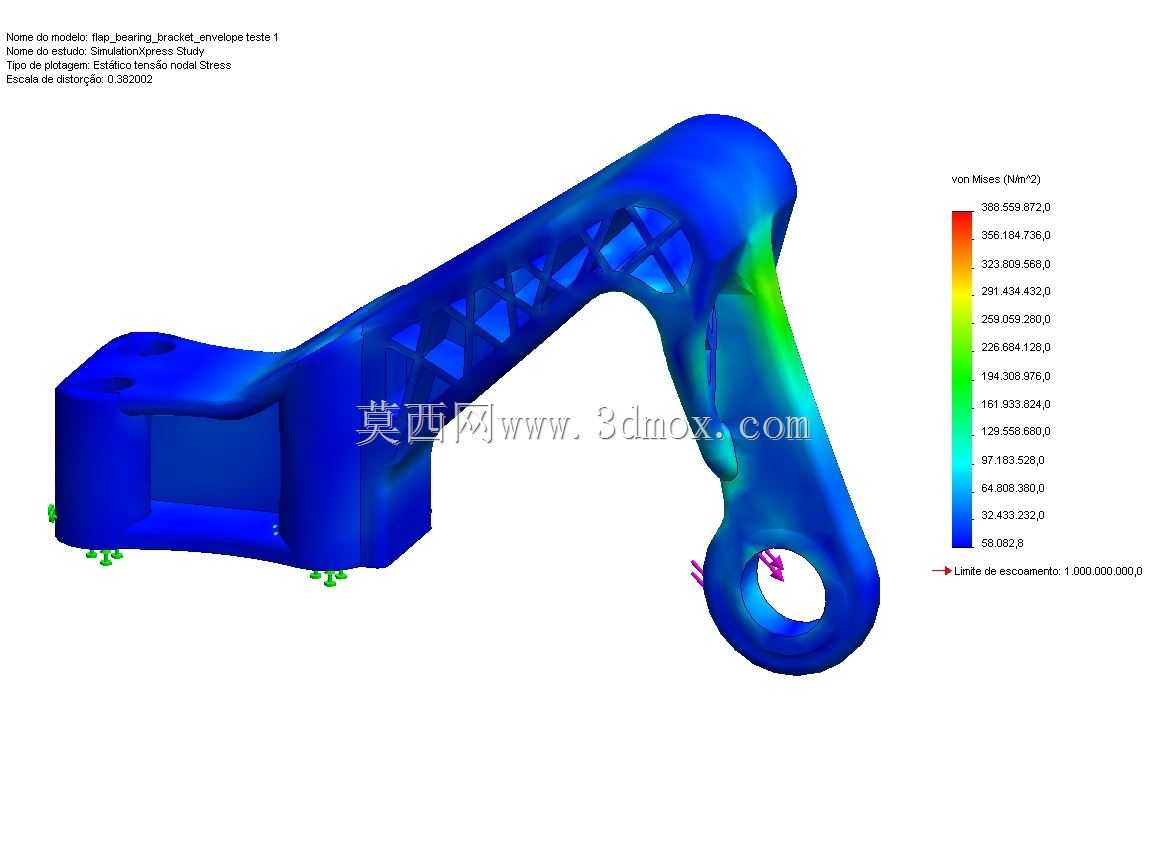

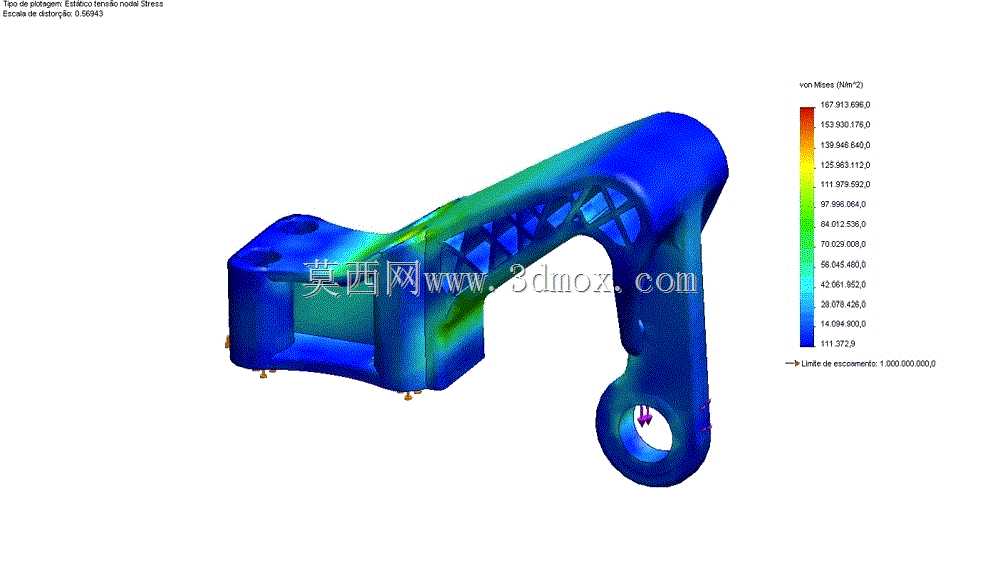

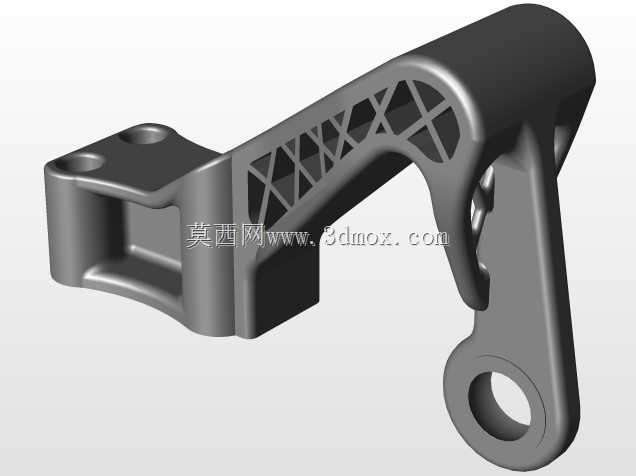

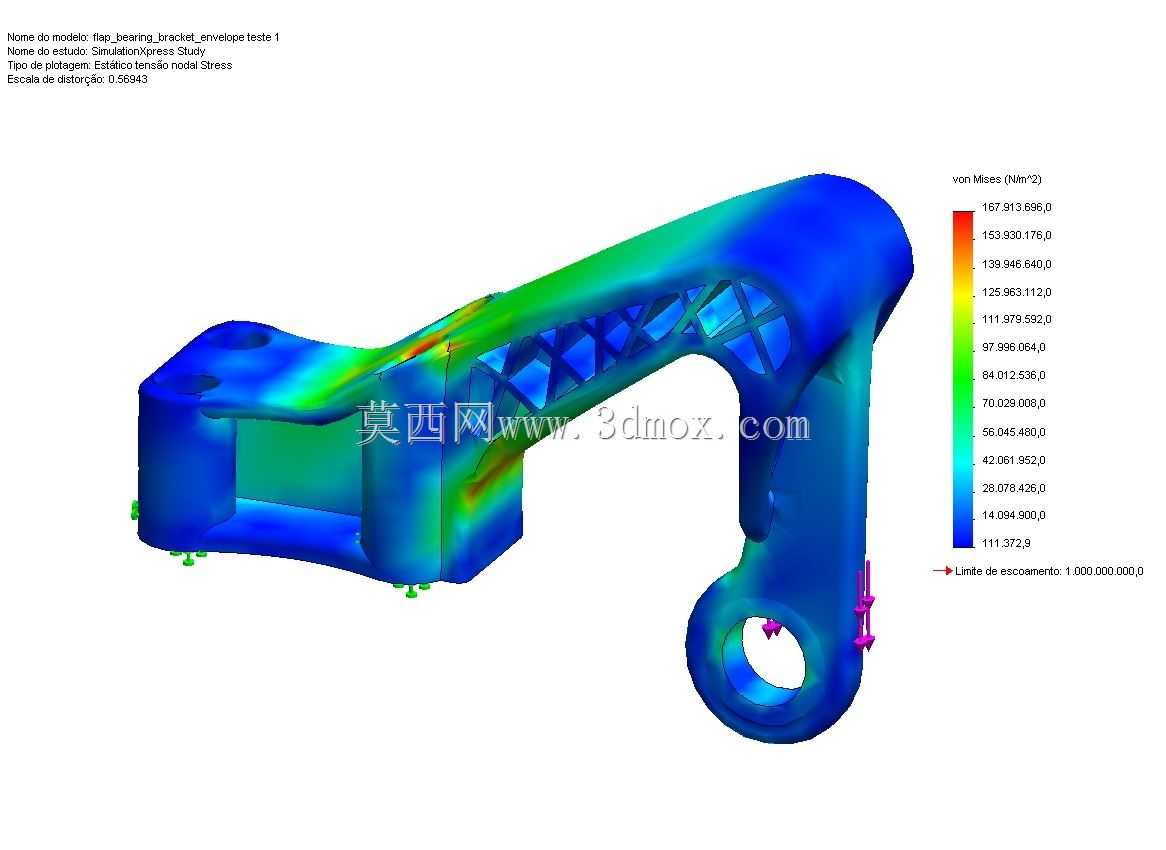

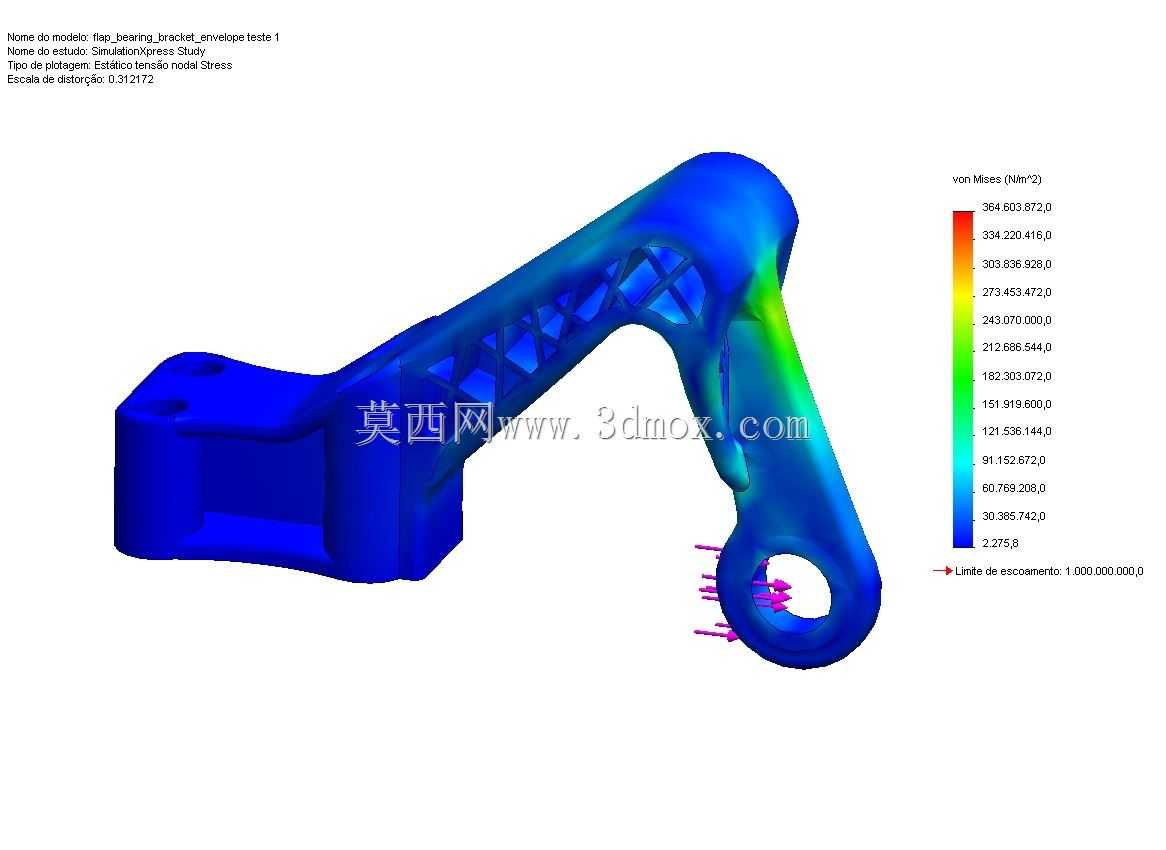

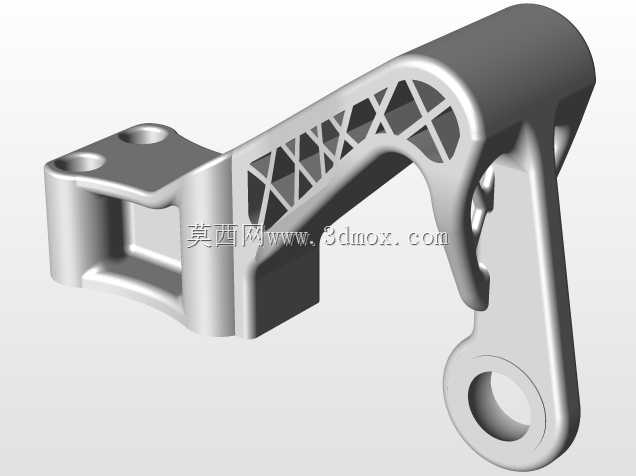

在结构设计思路上，这款构件没有采用传统轴承座的实心筋板结构，而是在主承力筋条之间做了交叉镂空的格栅设计，这种设计并非单纯为了视觉上的科技感，而是经过拓扑优化后的结果——通过有限元分析模拟实际工况下的应力分布，将非承力区域的材料全部去除，只保留应力传递路径上的筋条结构，在保证整体刚性、抗形变能力满足载荷要求的前提下，将整体重量控制在0.507kg，相比同载荷等级的实心铸钢轴承座减重超过40%。构件的主体承力臂采用变截面设计，靠近轴承安装孔的位置截面厚度更大，用来承接轴承传递的径向载荷，往安装端过渡的位置截面逐渐收窄，配合镂空格栅结构分散应力，避免应力集中导致的结构疲劳。

从安装边界来看，构件一端的安装法兰面为平面设计，两个安装孔的孔位同轴度公差控制在0.02mm以内，安装时法兰面与机身承力面完全贴合，螺栓锁紧后不会出现附加安装应力；另一端的轴承安装孔内孔粗糙度达到Ra1.6，能够满足轴承外圈的过盈配合要求，孔端做了小尺寸倒角，方便轴承压装时的导向，不会划伤轴承外圈表面。构件侧面的镂空结构除了减重之外，还能在飞行过程中让气流穿过，带走轴承运转产生的热量，避免轴承长时间工作后温度过高导致润滑脂失效，间接提升了轴系的维护周期。

在实际选型适配时，需要注意这款轴承座的承载方向，其主承力筋条的排布方向对应主要载荷的传递方向，安装时不能旋转90度安装，否则会导致筋条承受侧向弯矩，长时间交变载荷下容易出现结构断裂。另外构件的表面做了硬质阳极氧化处理，在航空高空的低温、潮湿环境下不会出现锈蚀问题，表面硬度的提升也能避免安装过程中磕碰导致的尺寸损伤。和普通工业设备用的轴承座不同，这款构件的所有棱边都做了R0.5以上的圆角过渡，没有尖锐的棱角，一方面是避免应力集中，另一方面也防止安装维护过程中划伤操作人员或是周边的线缆、管路。

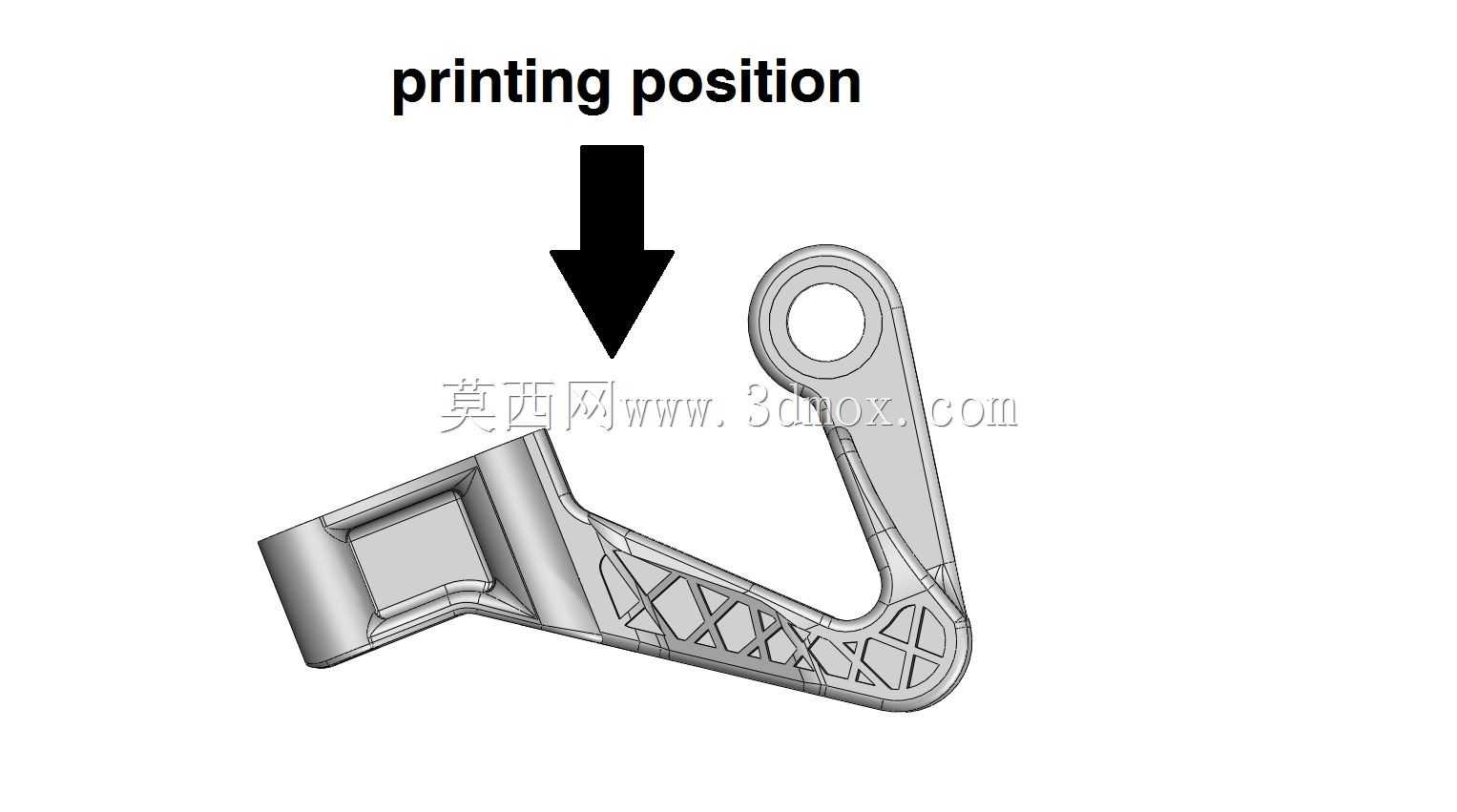

从加工工艺角度来看，这款构件适合采用五轴联动加工中心一体铣削成型，毛坯选用高强度铝合金锻件，相比铸件材料内部没有气孔、砂眼等缺陷，整体强度更高，加工完成后需要经过三坐标检测，确认所有安装孔的位置度、轴承孔的圆度、安装面的平面度都符合设计公差要求，才能投入使用。在装配环节，轴承压装需要采用专用工装，均匀施力将轴承压入安装孔，不能直接敲击轴承外圈，避免轴承精度受损，安装完成后需要手动旋转传动轴，确认转动顺畅无卡滞，才算完成装配。
