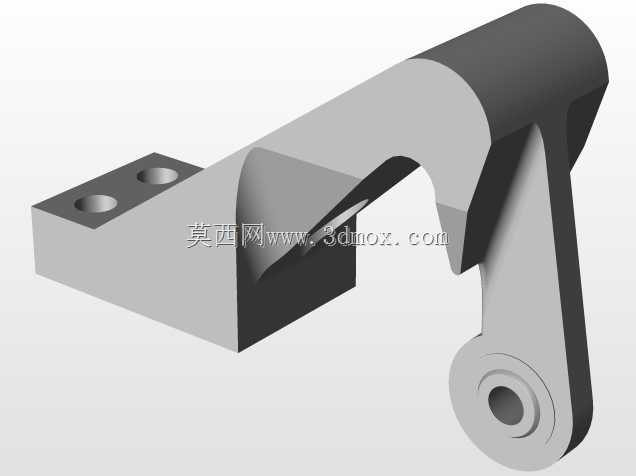

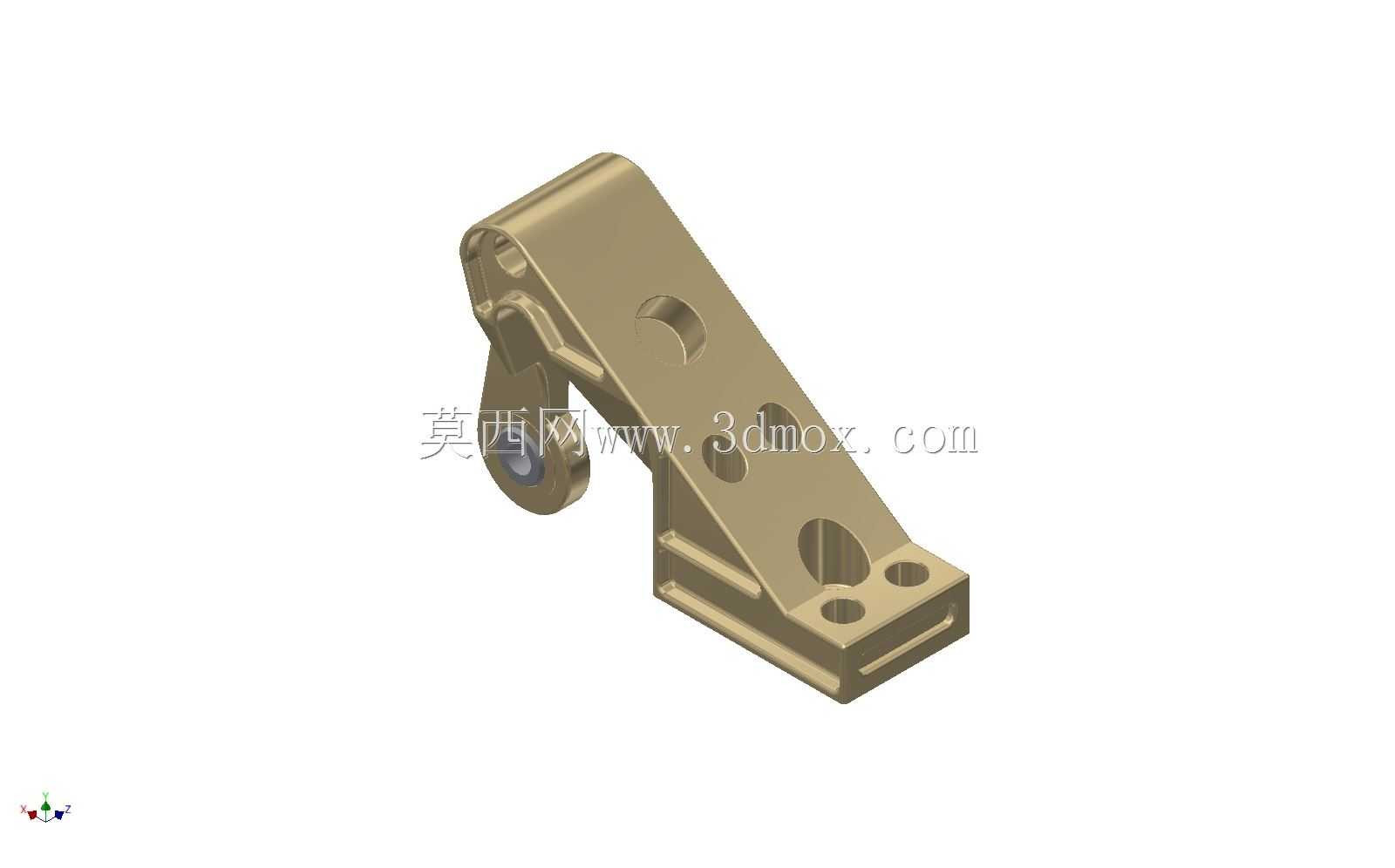

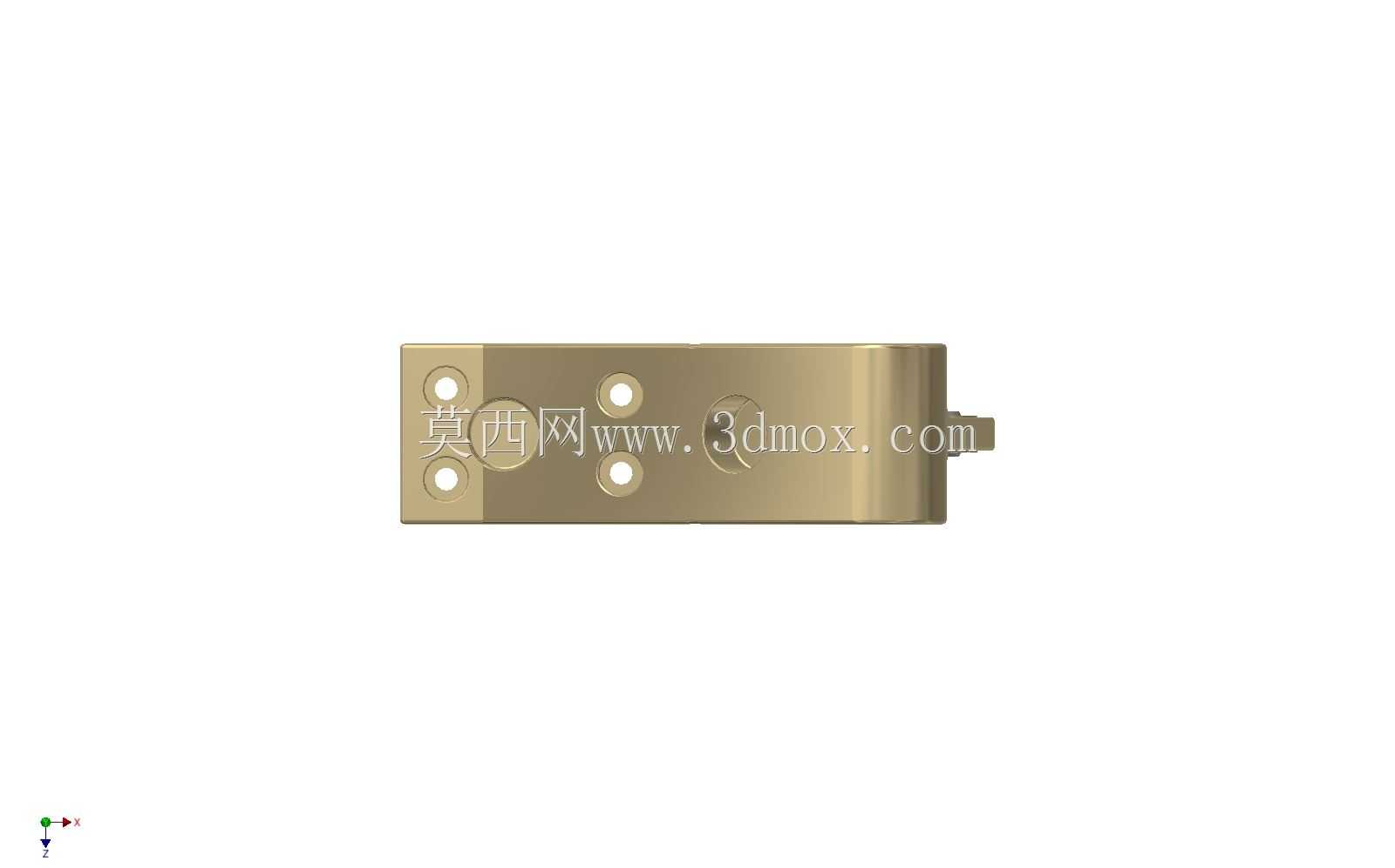

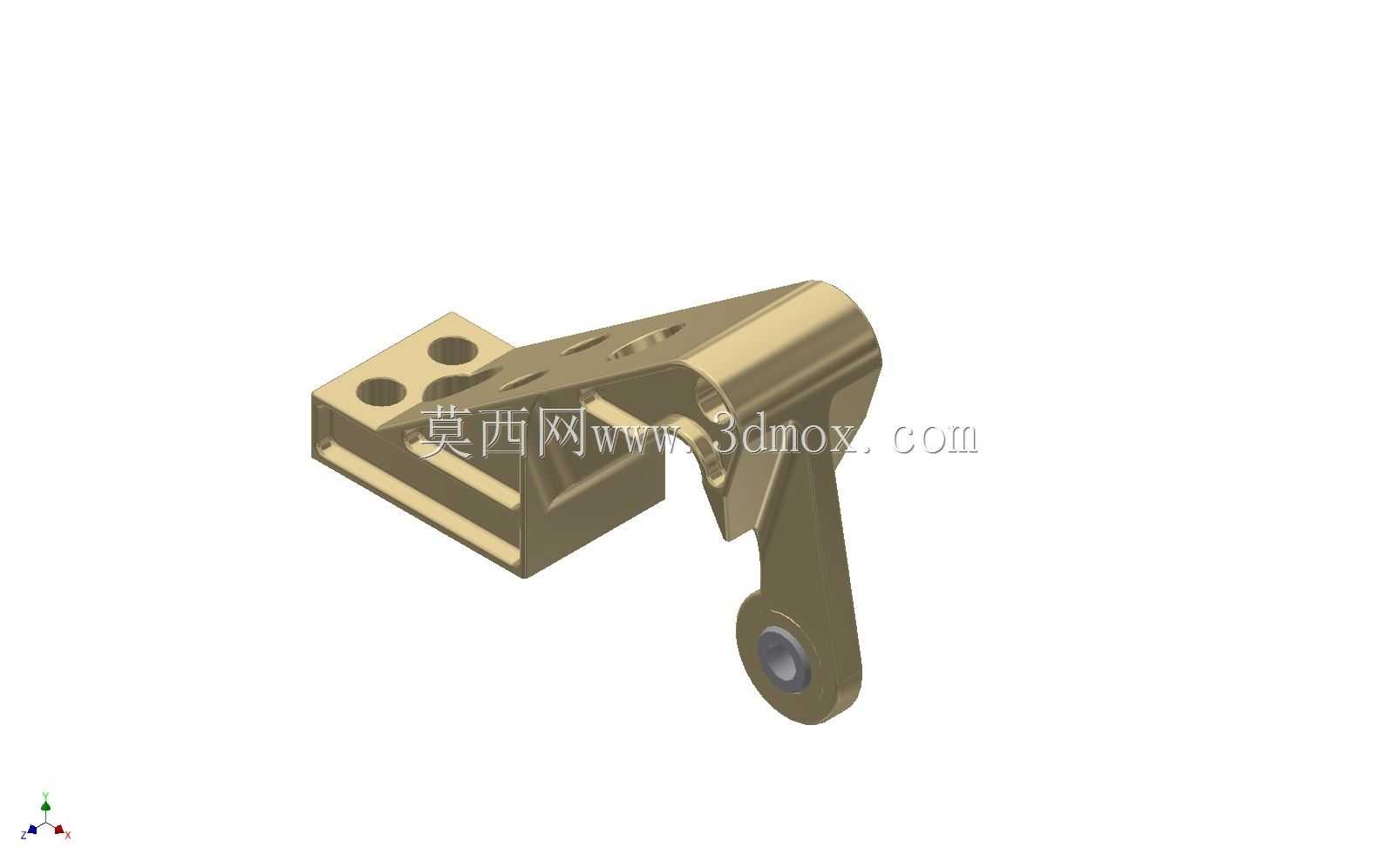

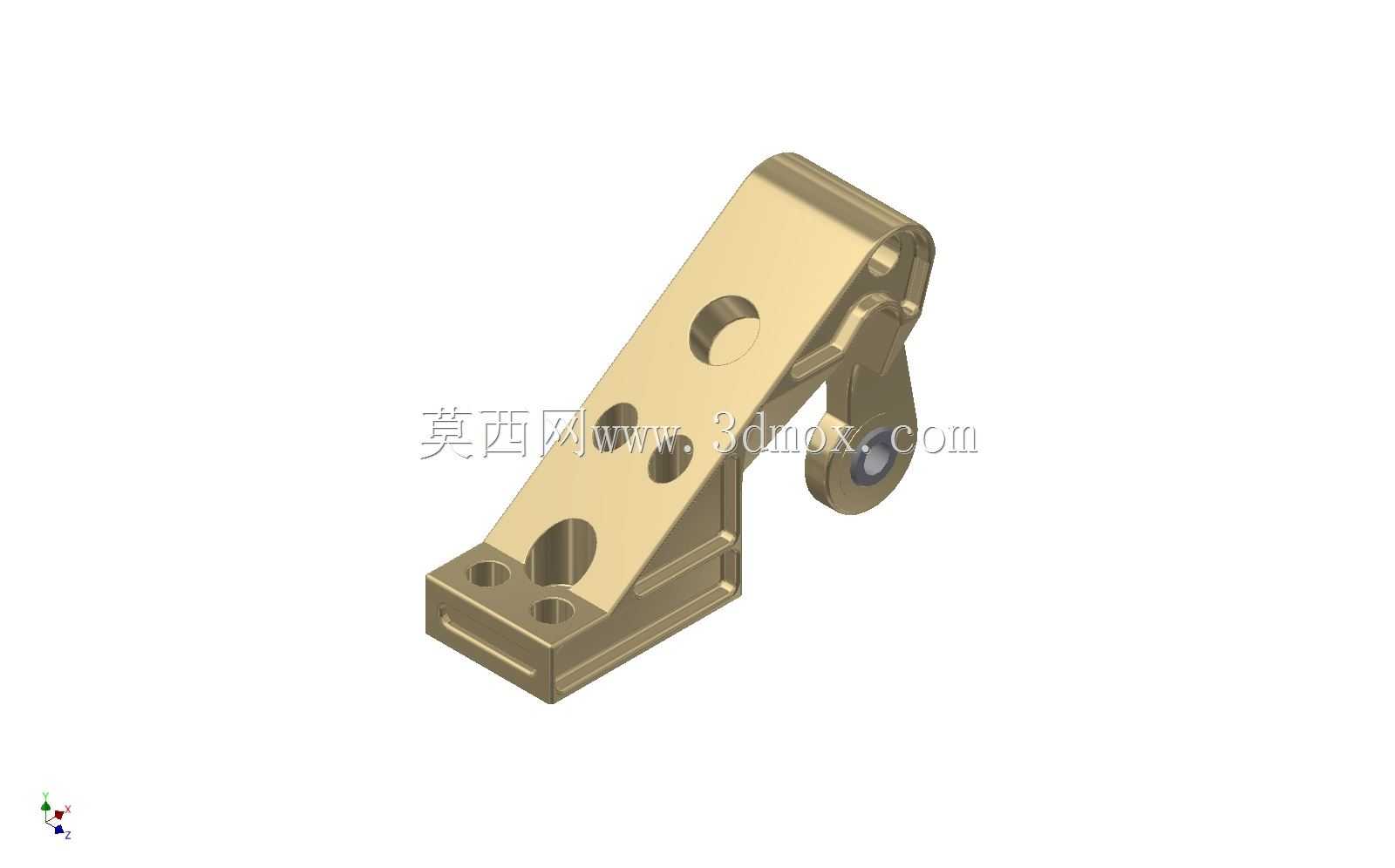

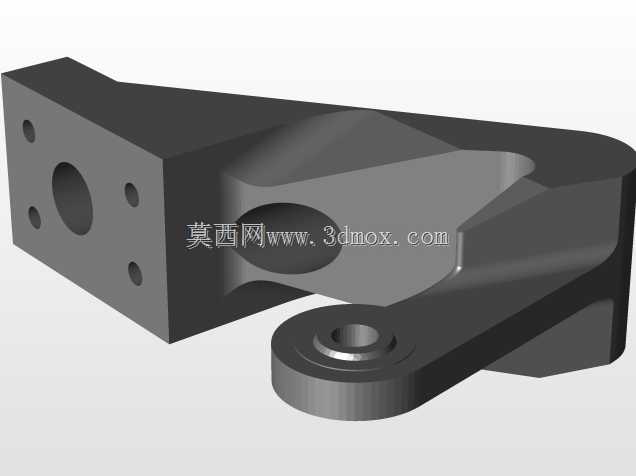

航空用斜置式铰接轴承支撑构件

该支撑构件多用于航空机载设备的传动链路中，承担转轴径向与轴向载荷的传递功能，在飞控操纵连杆、舱门铰接传动、机载附件安装点位等场景中，可将转动部件的工作载荷均匀传导至机体安装基面，避免转轴运行中出现偏摆、窜动问题，保障传动环节的同轴度与运行稳定性。从结构设计逻辑来看，构件采用斜置三角支撑构型，主体安装面与铰接端呈固定倾角，匹配航空设备紧凑布局下的安装角度需求，三角构型的加强筋沿载荷传递路径布置，在控制整体重量的前提下提升了结构抗扭、抗弯刚度，避免受交变载荷时出现结构形变。构件底部为平面安装基面，开设多个沉头安装孔，可通过螺栓与机体安装位实现刚性固定，沉孔设计可避免螺栓头突出安装面，减少对周边部件的运动干涉；斜向支撑臂上开设多组不同孔径的通孔，既可以作为减重孔降低构件整体重量，适配航空领域的轻量化设计要求，也可作为辅助安装点位，用于固定线束卡扣、传感器支架等小型附属零件。构件端部的铰接位集成了衬套安装腔，可镶嵌自润滑衬套降低铰接转动时的摩擦系数，减少运行磨损，延长构件维护周期，铰接端的侧向限位凸台可限制配套转轴的轴向窜动量，无需额外加装轴向限位零件，简化装配流程。从安装边界来看，构件整体外轮廓无尖锐凸起，所有棱边均做倒圆角处理，避免装配过程中划伤操作人员或周边管线，安装基面的平面度公差控制在合理区间，保障安装后与基面的贴合度，避免螺栓紧固后出现附加装配应力；铰接孔的同轴度、圆柱度公差满足航空传动部件的精度要求，可保障配套转轴转动顺畅无卡滞。在实际建模过程中，该构件的特征建模顺序遵循从基体到局部细节的逻辑，先通过拉伸特征构建主体三角支撑的基体结构，再通过切除特征生成各安装孔、减重孔结构，之后添加铰接端的凸台、衬套腔特征，最后对所有棱边做倒圆角处理，建模过程中同步校验各安装点位的尺寸链，保障孔位间距、安装面角度、铰接位中心高的尺寸符合装配要求，避免后续装配时出现干涉问题。该构件的载荷校核需覆盖航空场景下的交变振动、冲击载荷工况，支撑臂的截面厚度、加强筋的布置位置均经过受力优化，可在满足强度要求的前提下尽可能压缩结构占用空间，适配机载设备狭小的安装空间需求。
