医用Y型双旋钮单阀管路流量调节装置

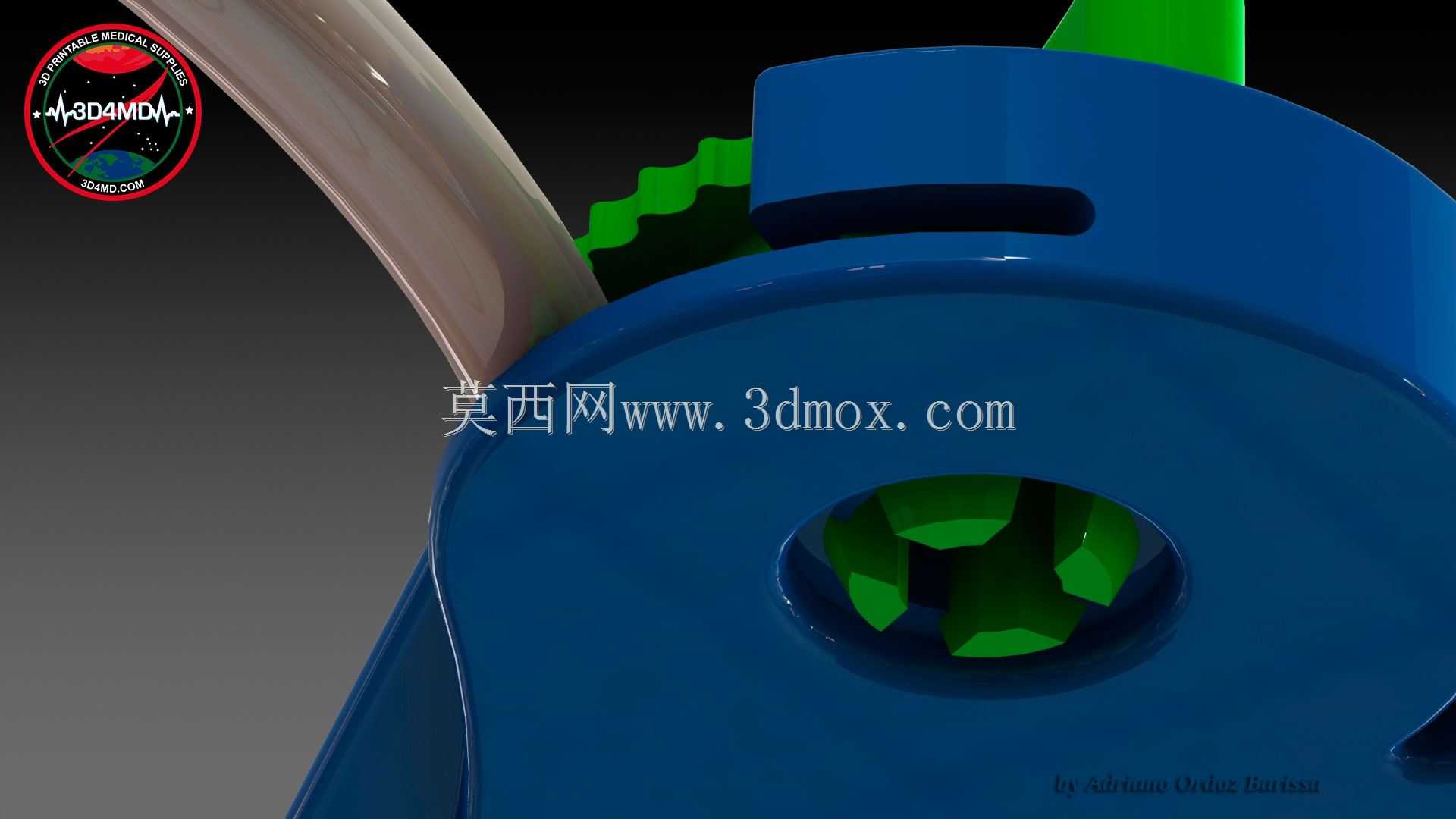

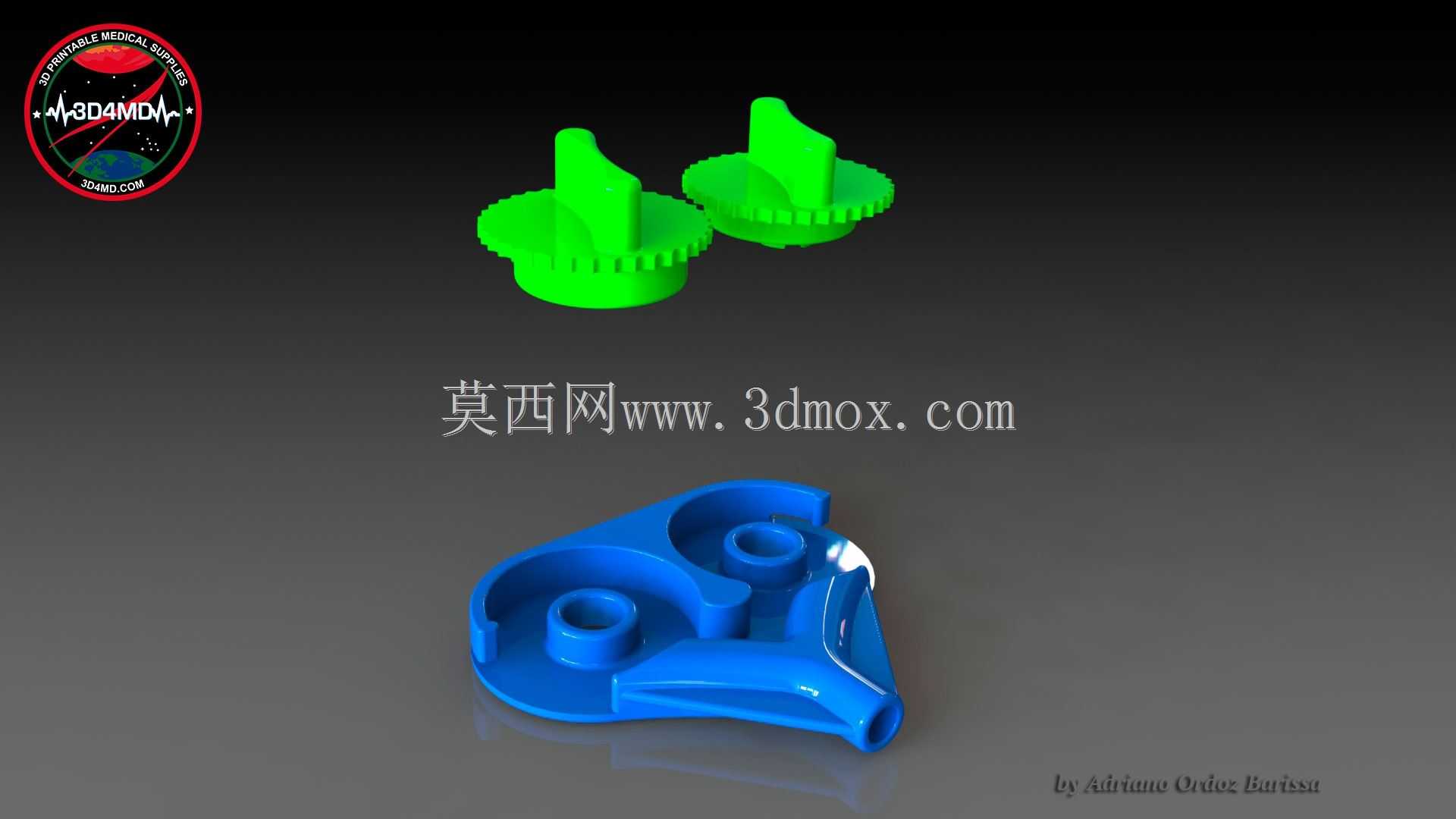

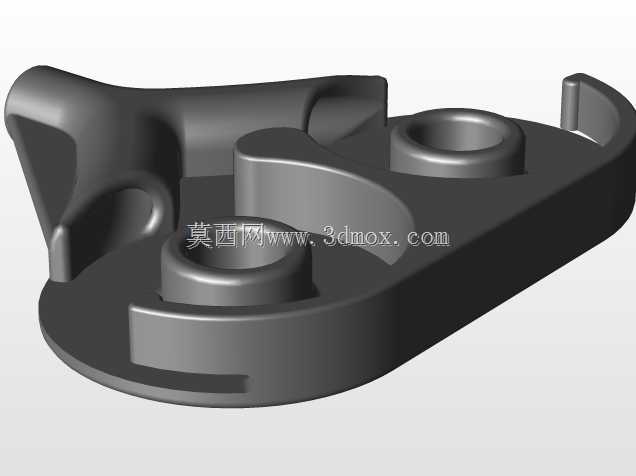

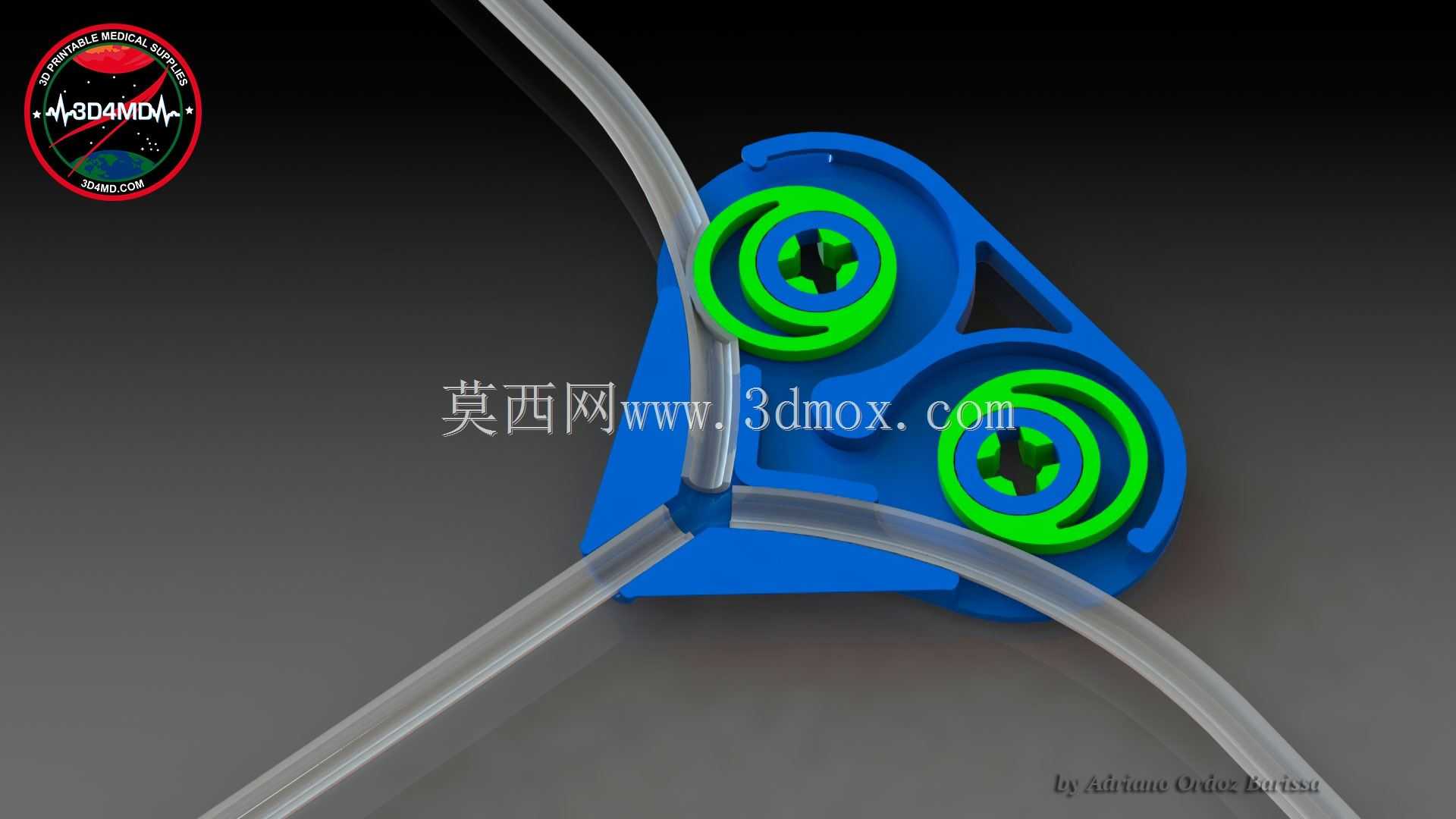

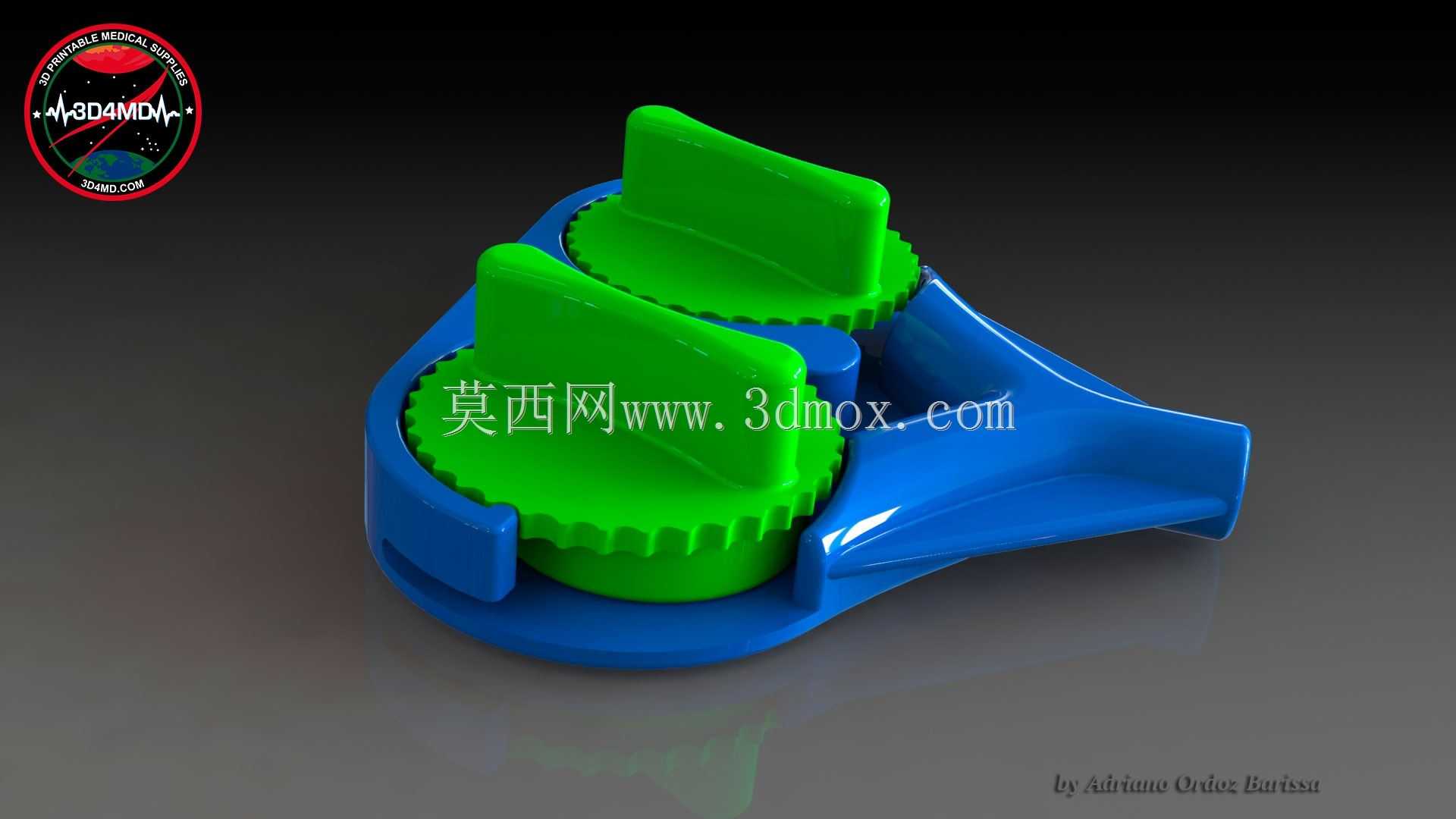

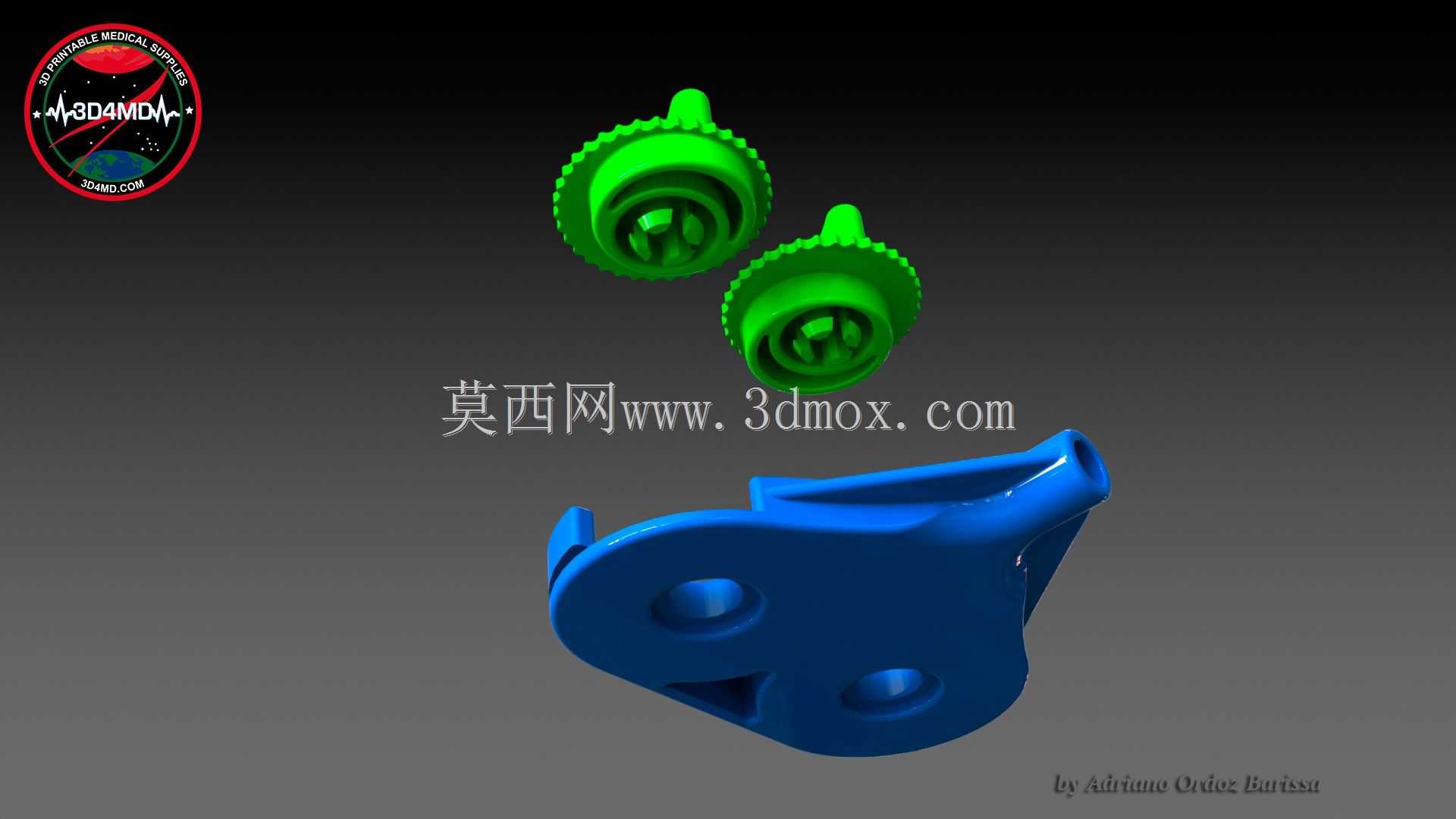

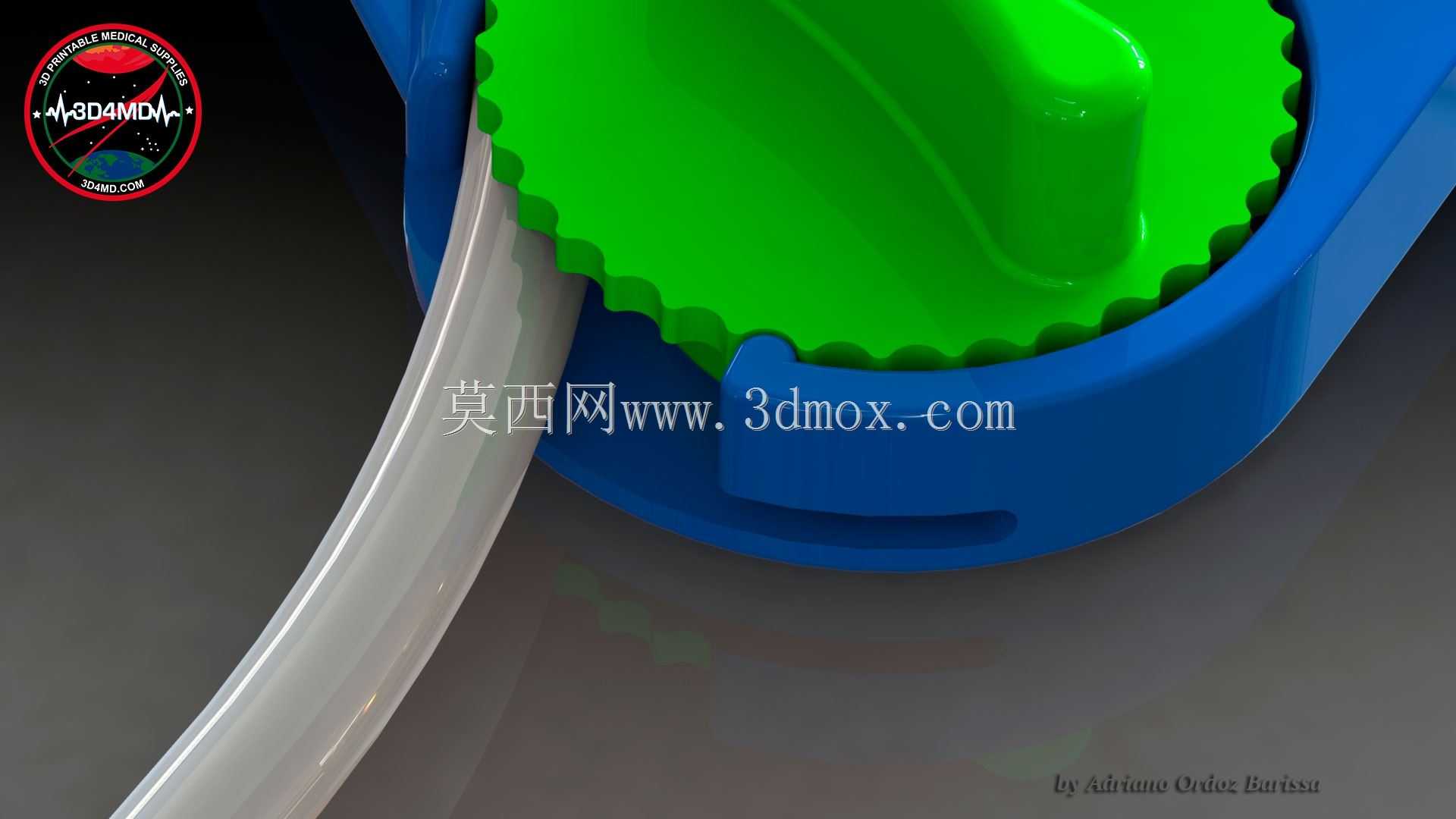

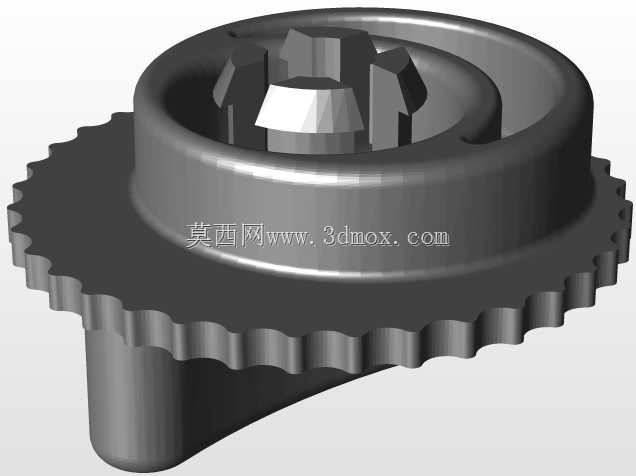

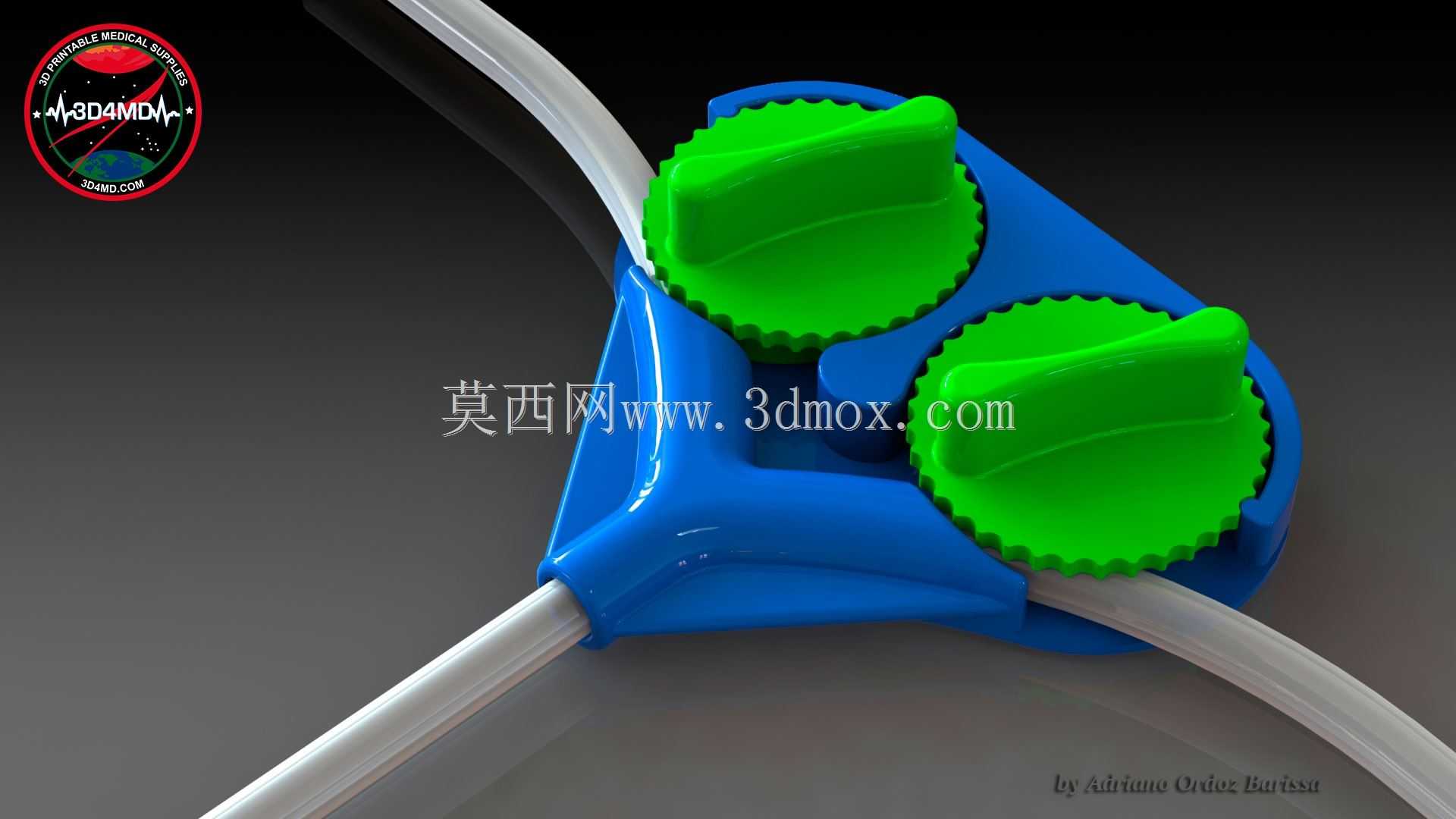

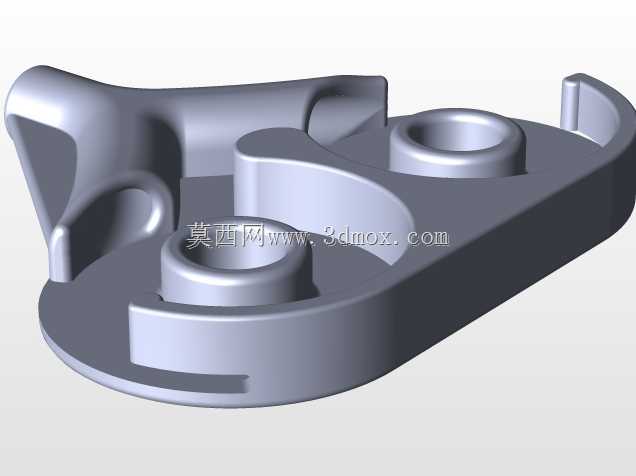

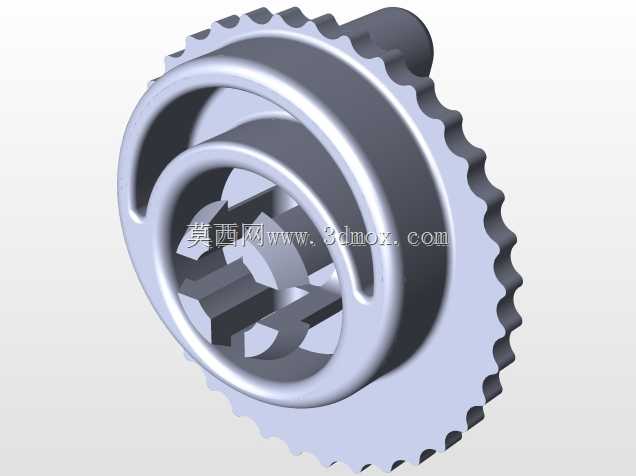

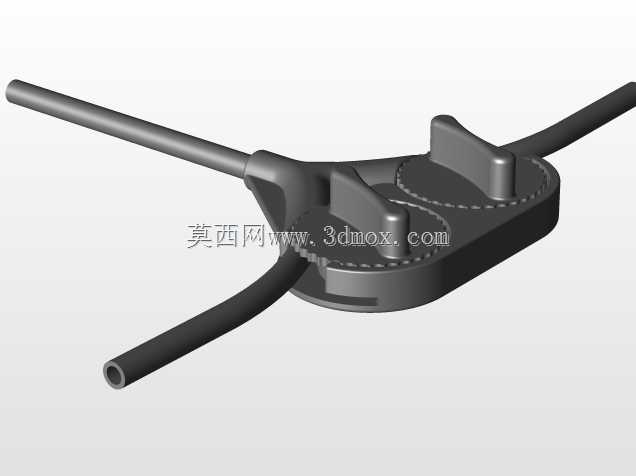

这款双旋钮Y型管路调节装置，主要面向医用供氧、体外循环管路这类需要精准控制双路流体通断与流量的场景，在临床吸氧、麻醉回路、透析管路分流等工况下都能适配，替代传统的单管路夹，解决了单节点无法同时管控两路并行管路的痛点。从结构设计来看，主体采用Y型三通孔结构作为基座，三个接口的孔径完全匹配常规医用PVC管路的外径公差，安装时直接将管路插入对应孔位即可，不需要额外的粘接或卡箍固定，基座内壁做了微倒刺结构，管路插入后能承受常规拉扯力不会松脱，完全满足临床使用中管路拖拽的受力要求。两个调节旋钮采用带防滑齿纹的翼型结构，旋钮边缘的齿距控制在1.2mm，戴医用乳胶手套操作时也不会打滑，旋钮的旋转角度和管路节流程度呈线性对应，从全闭到全开的旋转行程为270度，操作人员可以通过旋钮的旋转角度直观判断当前流量档位，不需要额外加装流量指示标识。核心的节流结构采用偏心轮设计，和传统的螺杆顶压式管路夹不同，偏心轮在旋转过程中对管路的挤压力度是渐变的，不会出现瞬间夹死管路导致流体断流的情况，同时偏心轮和管路接触的面做了圆弧过渡，不会因为长期挤压导致管路出现不可逆的压痕变形，延长管路的重复使用寿命。整体结构的零件拆分非常简单，基座和两个偏心调节旋钮总共三个独立零件，全部可以采用医用级PP或PC材料通过3D打印或者注塑成型，不需要额外的紧固件装配，两个旋钮直接卡入基座对应的安装槽内即可完成组装，装配效率比传统的管路阀提升60%以上。从安装边界来看，整个装置的最大外轮廓尺寸控制在60mm以内，三个管路接口的中心距保持一致，在密集排布的管路组中安装时不会和相邻的管路接头产生干涉，旋钮的操作空间预留了足够的手指操作位，即使在管路排布紧凑的设备面板旁，也能轻松完成旋钮的旋转调节操作。在实际使用过程中，两路管路可以独立调节流量，互不干扰，比如在双路吸氧场景下，可以根据患者的实际需求分别调节两路氧气的供给流量，也可以单独关闭其中一路实现单路供给，不需要额外加装单独的管路夹。结构设计上充分考虑了医用场景的消毒需求，整个装置没有清洁死角，所有的转角都做了R2以上的圆角处理，使用常规的医用酒精擦拭或者低温等离子消毒都不会残留污渍，也不会因为消毒试剂腐蚀导致结构开裂。和市面上常见的滚轮式管路夹相比，这款双旋钮结构的调节精度更高，滚轮式结构容易因为管路的弹性回弹导致流量漂移，而偏心旋钮结构在调节到指定位置后可以依靠自身的阻尼保持位置固定，不会因为管路震动或者轻微触碰导致流量发生变化，在需要长时间保持固定流量的工况下稳定性优势非常明显。另外，Y型基座的流道内部做了光滑处理，没有台阶或者锐角，流体通过时不会产生湍流或者涡流，在输送氧气这类气体时不会产生额外的气流噪音，在输送药液或者血液类流体时也不会因为流道突变导致细胞破坏或者药液沉积，完全符合医用流体输送的卫生要求。
