SMC常闭型24V快接式气动电磁阀结构

这款常闭型气动电磁阀，主要面向工业气动控制系统的气路通断切换场景，在自动化生产线的气动夹具回路、轻工包装设备的气动执行机构供气管路、小型气动冲压设备的动力气路控制、半导体制造设备的洁净气路通断环节都有广泛适配性，尤其适合需要频繁启停气路、对响应速度有稳定要求的工位。从实际使用逻辑来看，该阀默认状态下气路处于截断状态，只有线圈接入24V直流供电时，电磁力驱动内部阀芯动作，才能打通进气端与出气端的气路通道，断电后依靠内置复位弹簧的弹力快速推动阀芯归位，切断气路供给，这种常闭设计能在设备突发断电时自动切断气源，避免气动执行机构误动作带来的设备碰撞、工件报废甚至人员操作风险，符合工业设备的安全设计规范。

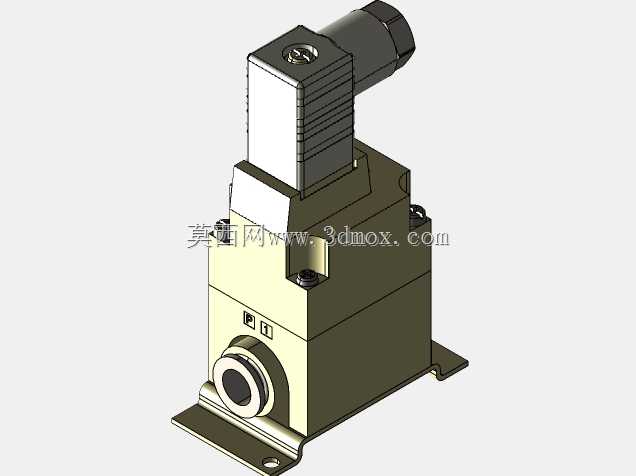

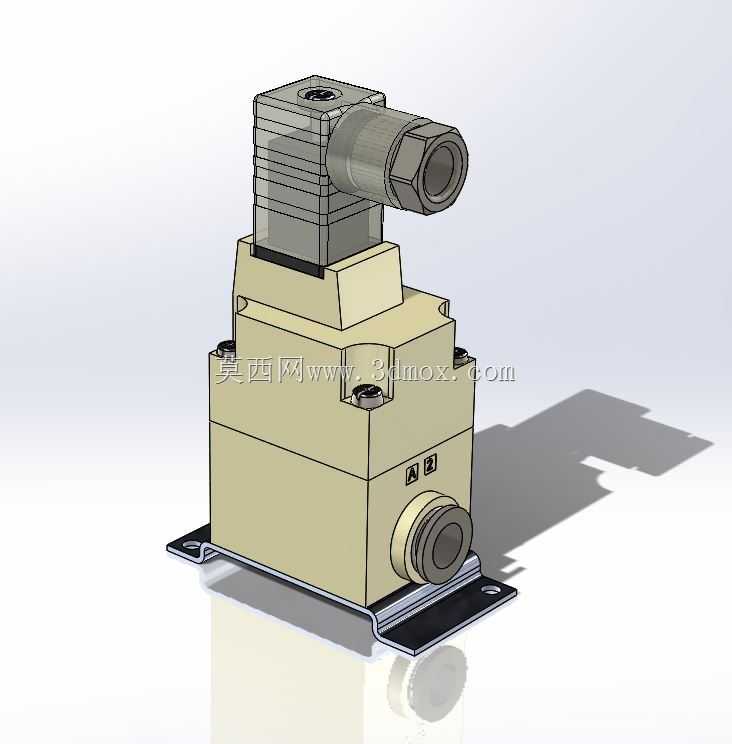

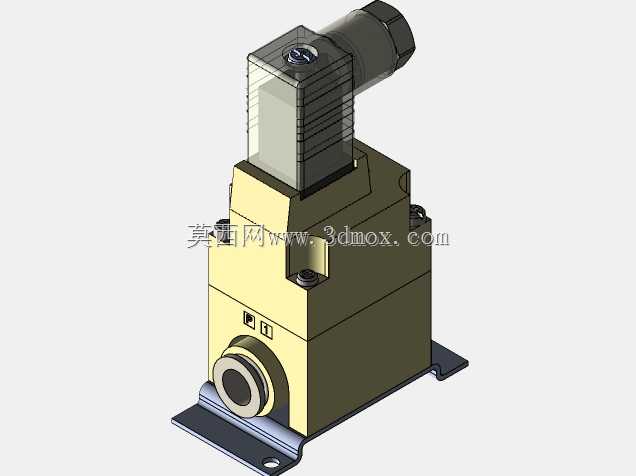

从结构设计思路上，建模时优先还原了产品的实际装配逻辑，阀体主体采用方形基座加安装支脚的一体化结构，底部的两个带安装孔的支脚直接与阀体基座一体成型，安装孔的位置、孔径都按照实际安装尺寸还原，安装时可直接通过螺栓将阀体固定在设备的安装面板或者阀组支架上，不需要额外加装转接板，减少安装环节的配件数量。线圈部分采用侧置式布局，与阀体主气路部分呈垂直排布，线圈外部的防护壳体做了阶梯式的防滑结构，既方便接线时的握持操作，也能增强壳体的结构强度，避免轻微磕碰导致线圈壳体开裂。接线端采用标准的电缆锁紧接头，建模时还原了接头的外螺纹结构与内部的密封锥面，实际使用时穿入供电电缆后旋紧锁紧螺母即可挤压内部密封胶圈，实现接线端的IP65级防护，阻挡车间内的粉尘、切削液飞溅进入线圈内部造成短路故障。

气路接口部分采用快插式连接结构，进气端与出气端的接口都做了适配标准气动软管的快接结构，建模时还原了接口内部的卡簧定位槽与密封胶圈安装位，实际安装时不需要额外套螺纹密封带、不需要拧动接头螺母，直接将对应外径的气动软管插入接口即可完成密封连接，拔管时只需要按下接口端部的释放环就能顺利拔出软管，大幅减少气路装配与后期维护的接线、接管时间，适合多阀组密集排布的安装场景，不需要预留太大的扳手操作空间。

外形尺寸方面，建模时严格按照实物的安装边界还原，阀体主体的长宽高比例、线圈突出阀体的长度、底部支脚的伸出长度都与实物一致，在做设备整体布局三维设计时，可以直接调用该模型进行阀组排布的干涉检查，不需要额外调整尺寸比例。比如在排布气动阀岛时，可以直接将多个同型号电磁阀并排安装，核对相邻阀的线圈部分、接线接头部分是否存在空间干涉，同时核对底部安装孔与阀岛安装板的孔位是否匹配，提前规避实际装配时出现的孔位错位、空间不足无法接线接管的问题。

从内部结构的还原逻辑来看，建模时也考虑了阀芯的运动行程空间，阀体内部的阀芯腔、进气腔、出气腔的连通关系都按照实际气路走向还原，虽然外观模型不需要完全拆出所有内部零件，但外部结构的所有装配基准都与内部结构对应，比如线圈与阀体的连接法兰位置、阀芯推杆的穿出孔位置，都和实际产品的装配位置一致，方便后续如果需要做阀的内部流场分析、或者拆画零件图时，可以直接以该外观模型为基准进行内部结构的细化设计。另外阀体表面的标识刻印位置也做了还原，包括气路流向标识、线圈电压标识的位置都与实物一致，方便装配人员识别气路方向，避免接反进出气口导致气路逻辑错误。在实际选型适配时，该阀的流通能力适配常规6mm外径气动软管的供气量，适合驱动缸径50mm以下的小型气动气缸、或者气动吸盘类的真空回路控制，响应时间可以满足每分钟120次以内的频繁通断需求，线圈的持续通电温升控制在合理范围内，长时间通电不会出现过热烧毁的问题，适合连续运行的自动化生产工位使用。
