浮球式液位传感控制阀结构设计

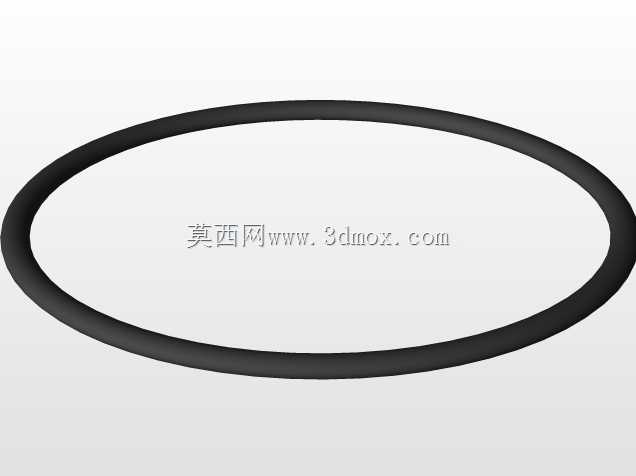

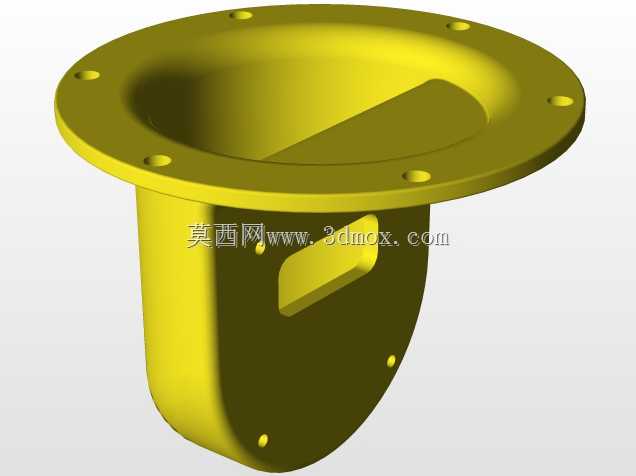

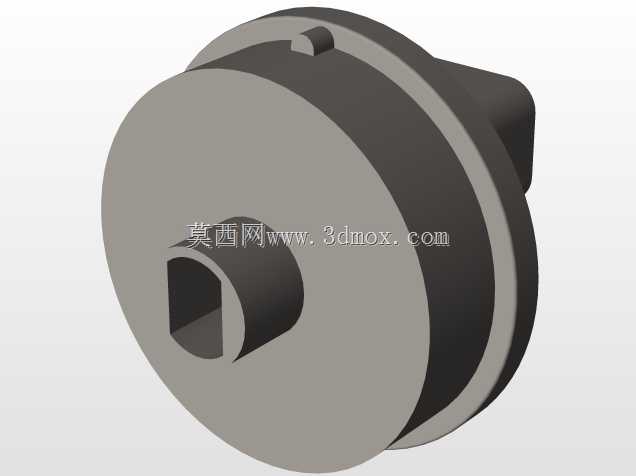

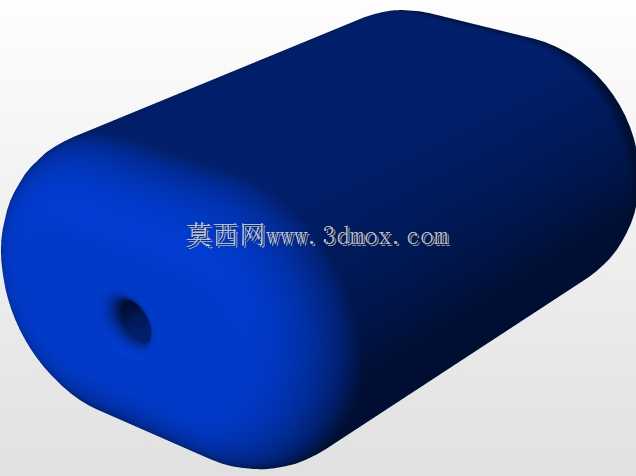

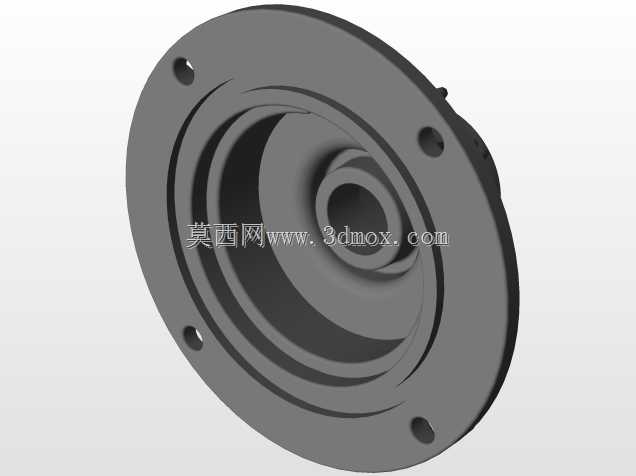

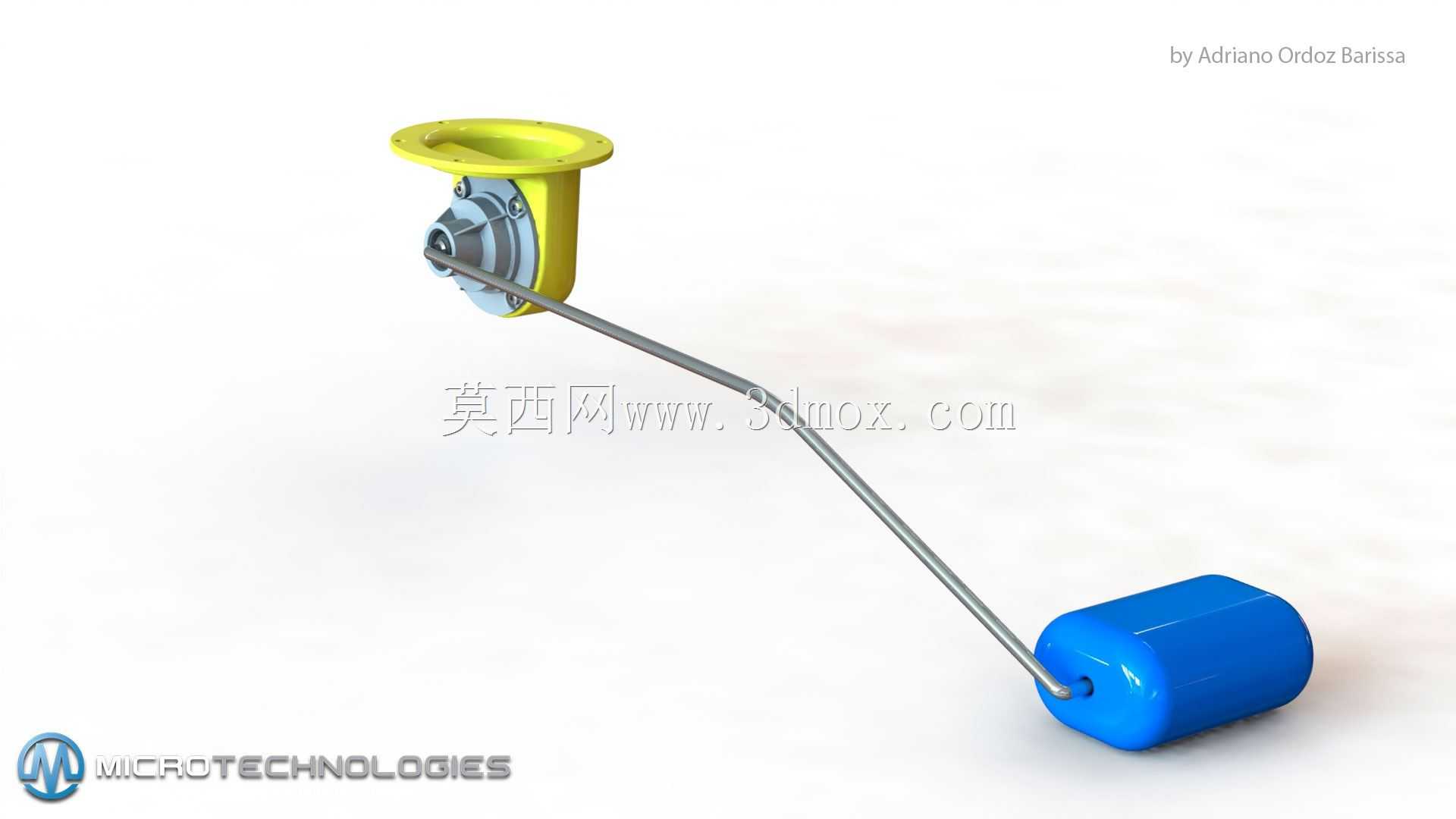

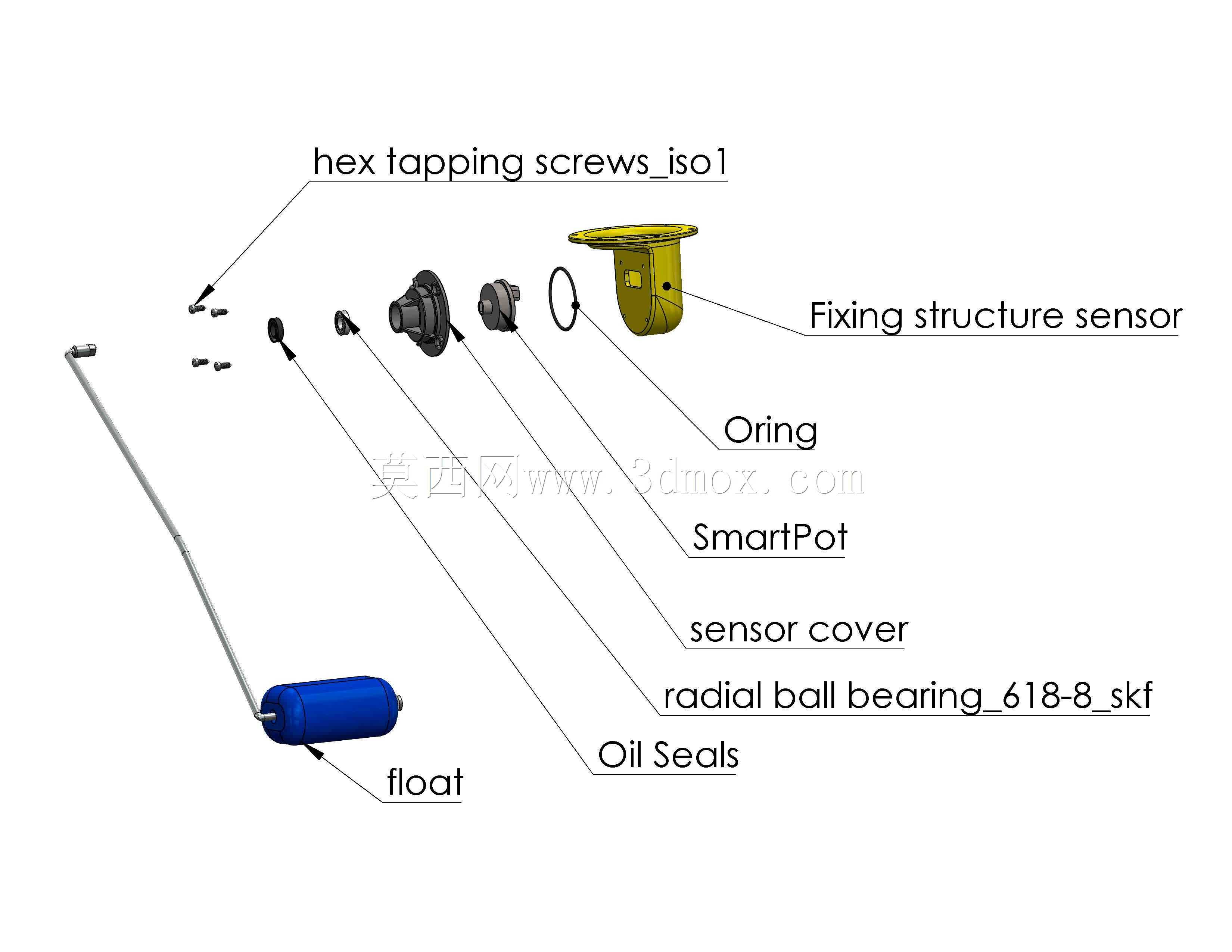

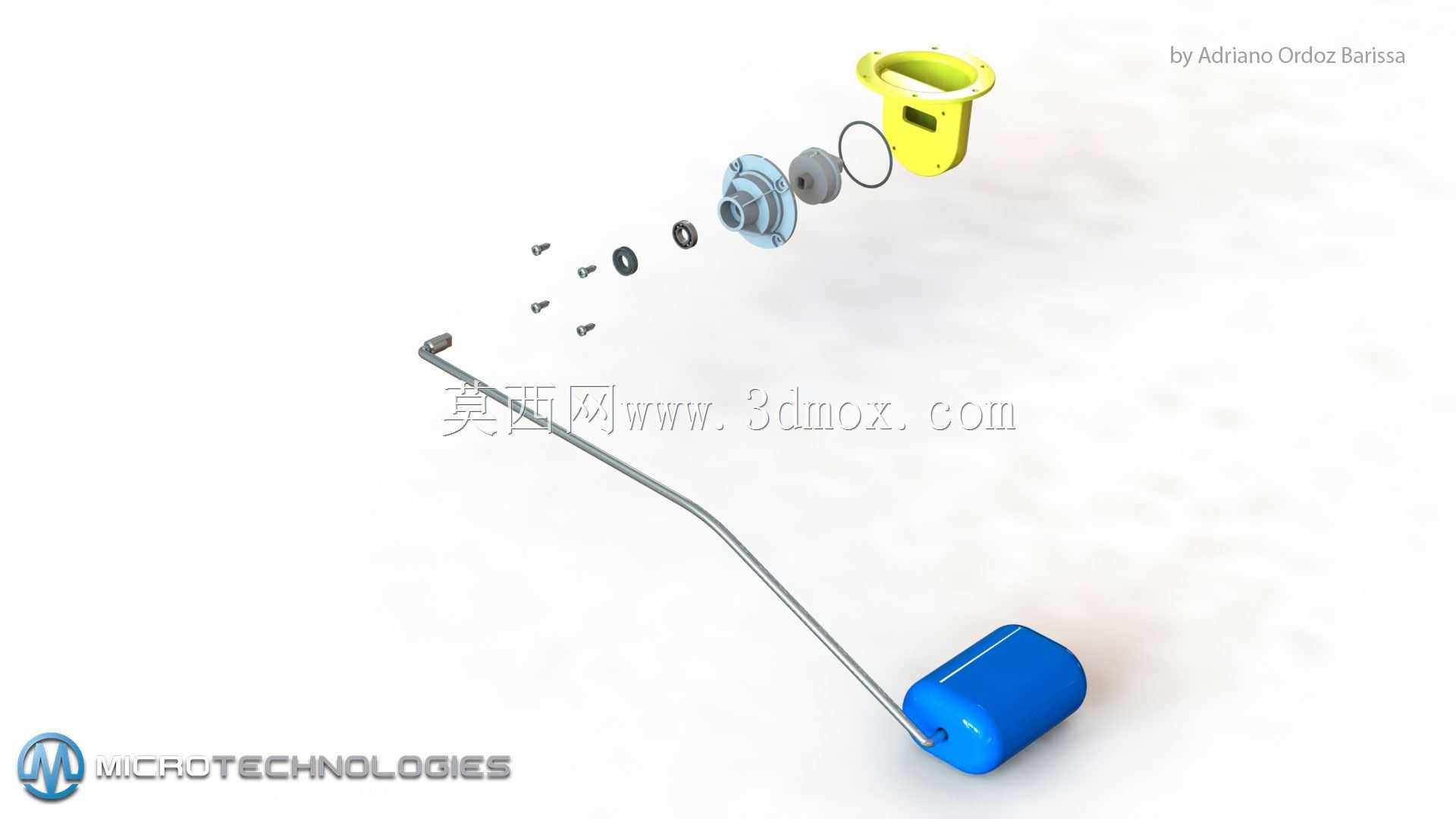

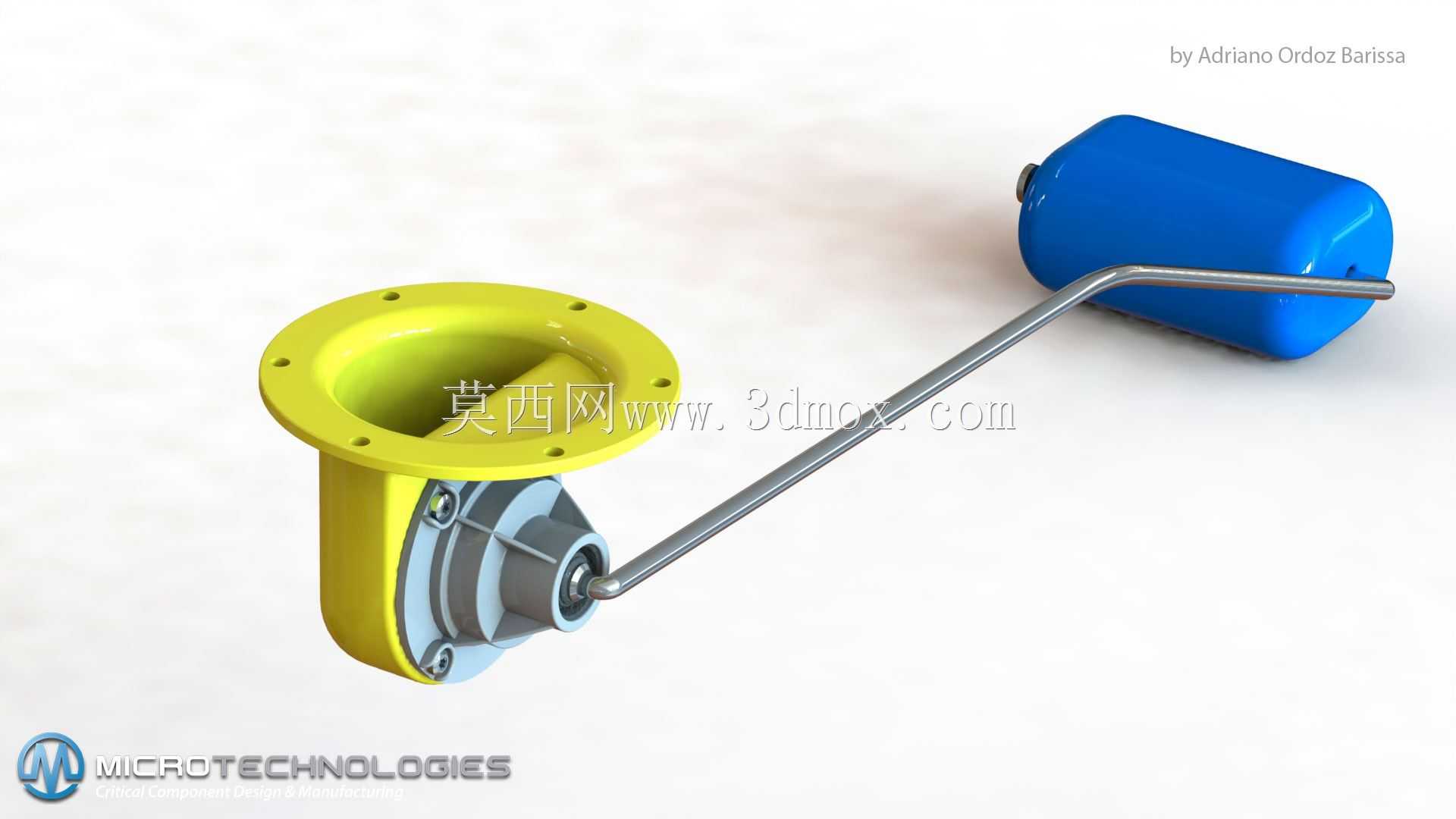

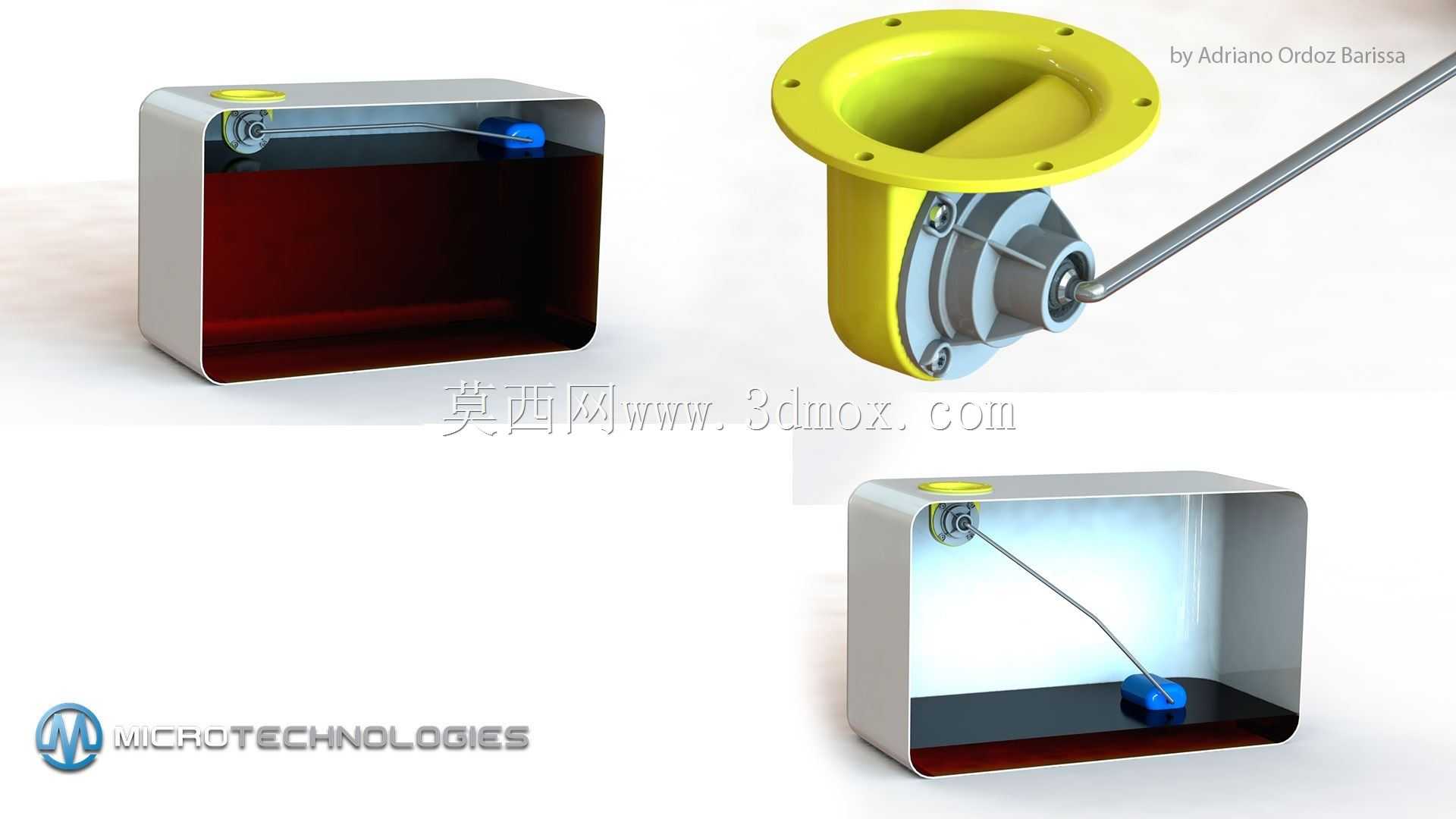

在民用储水设备、小型工业储液罐、车用尿素箱、小型冷却循环系统的液位管控场景中，这类浮子驱动的液位控制部件是无需外接电源即可实现通断控制的核心执行元件，完全依靠液位浮力变化驱动机械结构完成阀口启闭，不需要额外布设传感线路与供电回路，在无供电条件的简易储液场景中适配性极强。从结构设计逻辑来看，整个部件分为阀体安装基座、传动摆臂、浮力浮子三个核心组成部分，安装基座采用带法兰边的盘式结构，法兰边上均匀分布6个安装通孔，可直接通过螺栓对接储液罐体侧壁的预设安装位，安装面与罐体之间预留了密封垫片的压装槽位，装配后可保证储液介质不会从安装接缝处渗漏。基座内部集成了阀杆密封组件与阀芯启闭结构，密封件采用耐油耐水的橡胶材质，既可以保证阀杆转动过程中的动密封性能，也能长期适配水、轻度酸碱溶液、车用尿素等常见储液介质的腐蚀，不会出现长期浸泡后密封失效漏液的问题。传动摆臂采用折弯成型的金属杆结构，一端连接基座内部的阀杆转轴，另一端固定连接蓝色的中空浮子，摆臂的折弯角度经过精确计算，当浮子随液位升降时，摆臂带动阀杆转动的角度刚好匹配阀芯从全开到全闭的行程，不会出现行程过顶导致阀件卡滞，或是行程不足导致阀口无法完全闭合的问题。浮子采用中空吹塑的密闭结构，外壳为硬质工程塑料材质，整体密度远低于常见储液介质，可提供足够的浮力驱动摆臂动作，浮子外形为圆润的类胶囊结构，表面无尖锐棱角，随液位波动时不会剐蹭储液罐内壁，也不会在液面波动时出现卡滞挂壁的情况。从安装边界来看，法兰安装面的外径适配常规小型储液罐的通用安装开孔尺寸，安装后摆臂与浮子的转动轨迹完全处于储液罐内部的预设空间内，不需要在罐体内部额外增设避让结构，浮子处于最低液位位置时，距离罐底预留了足够的沉渣间隙，不会因为罐底沉积的杂质卡滞浮子动作；当浮子随液位上升到最高位置时，摆臂转动到水平状态，此时阀芯完全闭合切断进液通路，液位不会继续上升溢出。在实际工况中，这类部件的动作完全依靠机械结构实现，没有电子元器件的老化失效问题，长期使用的稳定性远高于电子式液位开关，日常维护仅需要定期清理浮子表面附着的污垢即可，不需要复杂的校准调试。设计过程中需要重点匹配浮子浮力与阀芯复位弹簧的弹力参数，浮力需要略大于弹簧阻力与摆臂转动摩擦力之和，保证液位上升时浮子可以顺畅驱动阀芯关闭，同时弹簧复位力需要足够克服浮子下落时的传动阻力，保证液位下降时阀芯可以顺利打开补入液体，两者的力值匹配是整个部件能否正常工作的核心。此外摆臂的长度也需要结合储液罐的有效液位高度调整，摆臂越长，浮子升降相同高度对应的阀杆转动角度越小，液位控制的精度就越高，但需要的浮子浮力也越大，设计时需要根据目标储液罐的液位控制区间做针对性的参数匹配，平衡控制精度与结构可靠性。整个部件的外露金属部件都做了防锈处理，长期浸泡在液体中也不会出现锈蚀卡滞的问题，塑料部件的材料选型兼顾了结构强度与耐介质腐蚀性能，可在-10℃到60℃的常规工况温度区间内长期稳定工作，适配绝大多数民用与小型工业储液场景的使用需求。
