多通路集成式圆柱液压控制阀结构

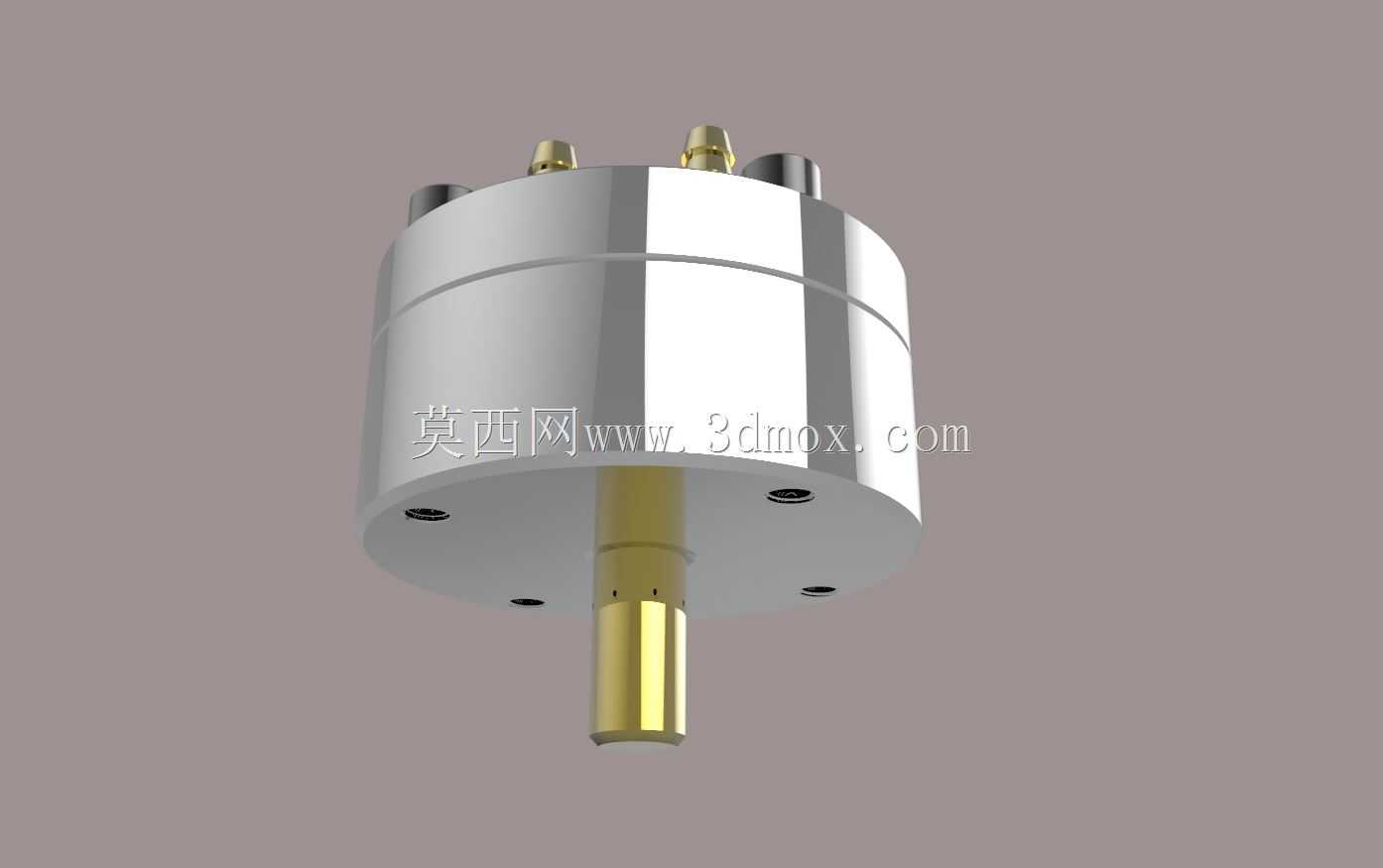

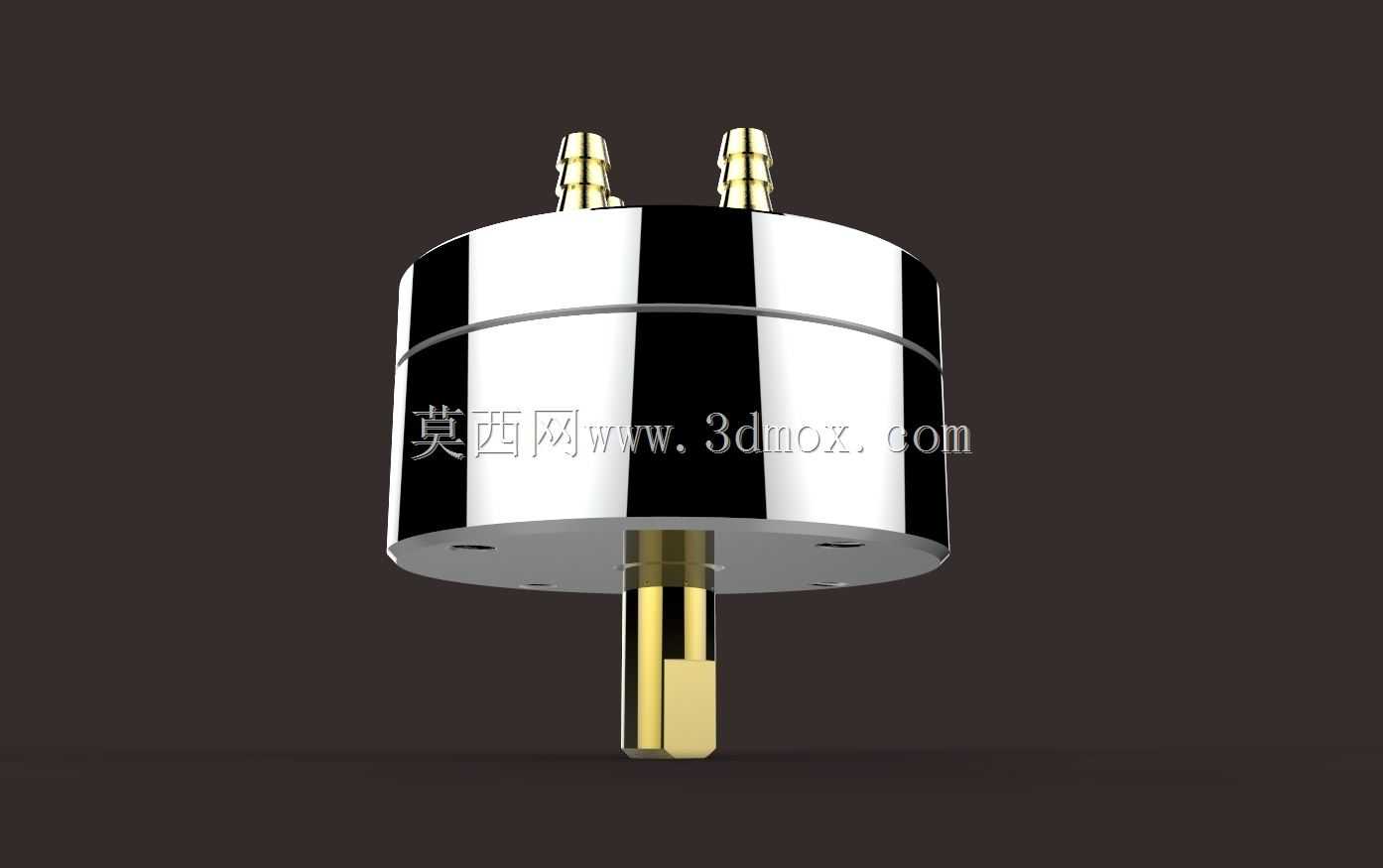

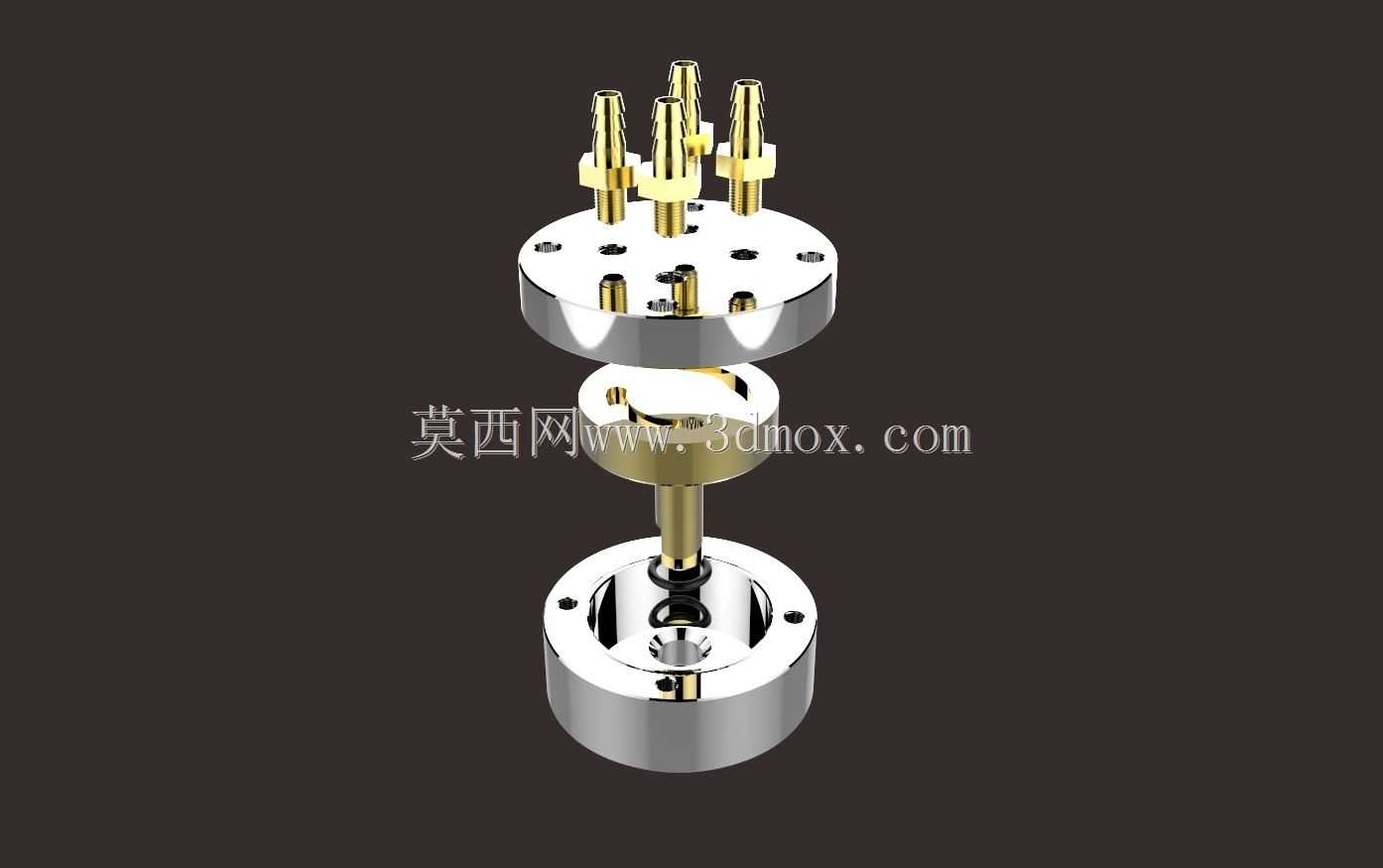

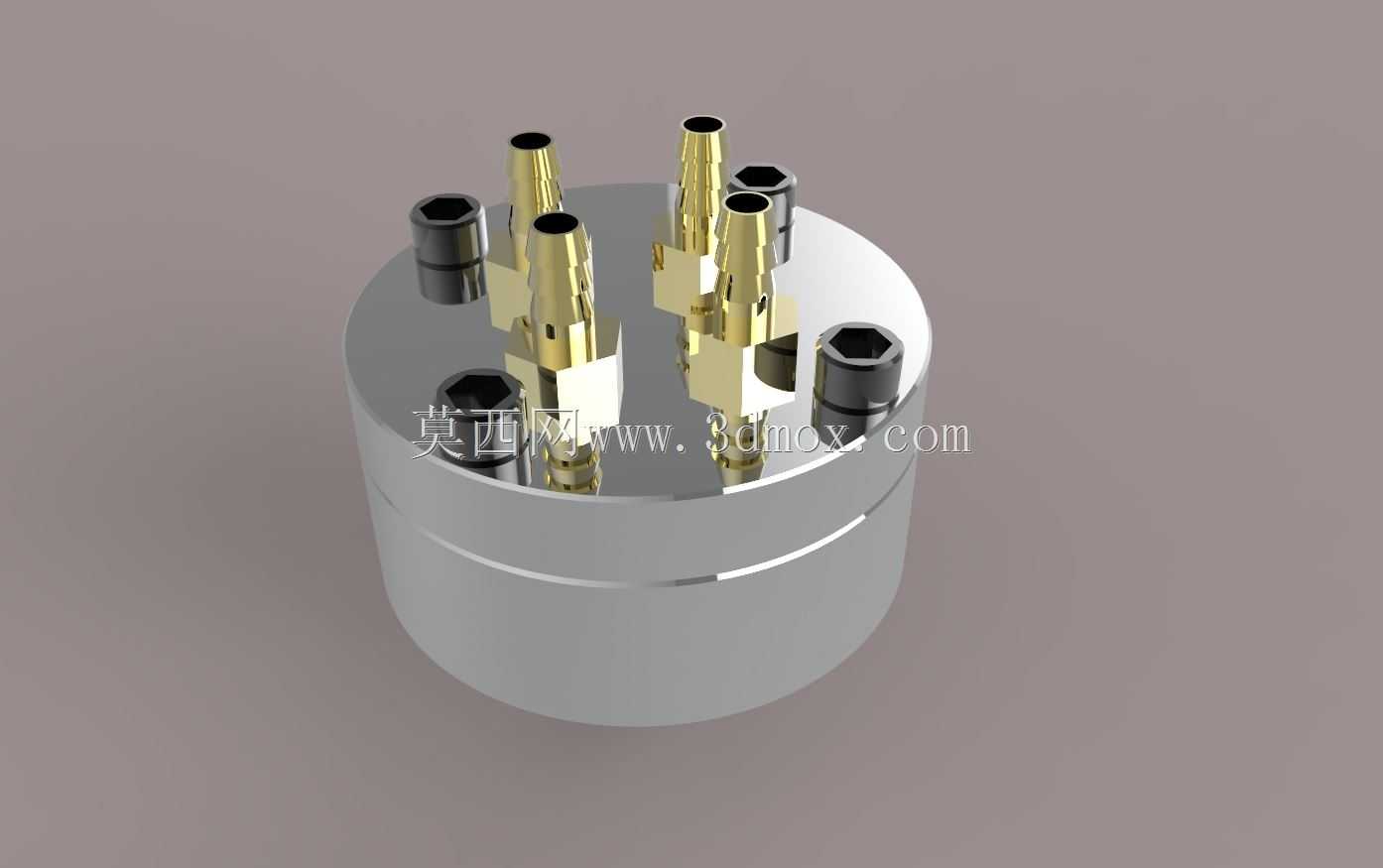

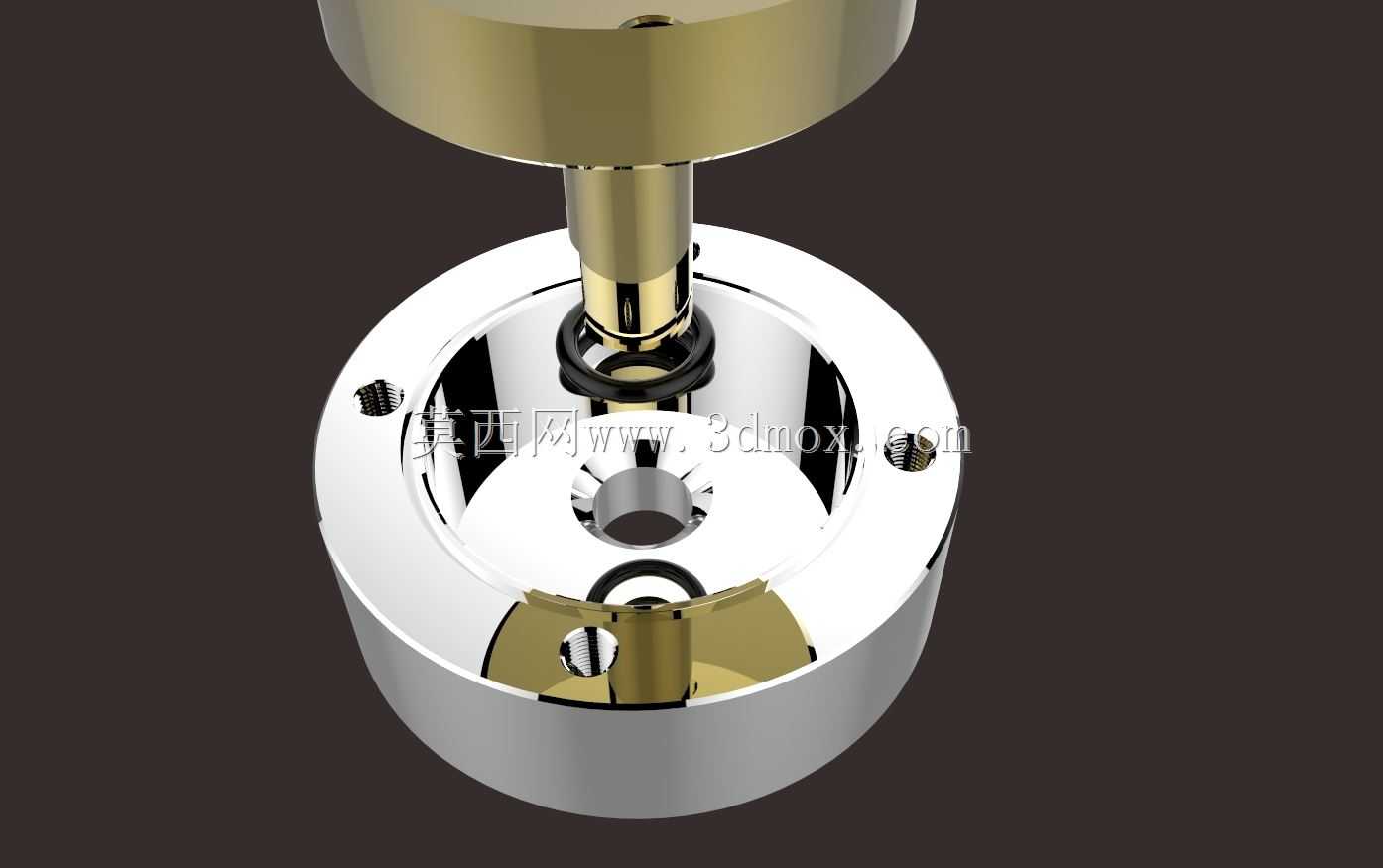

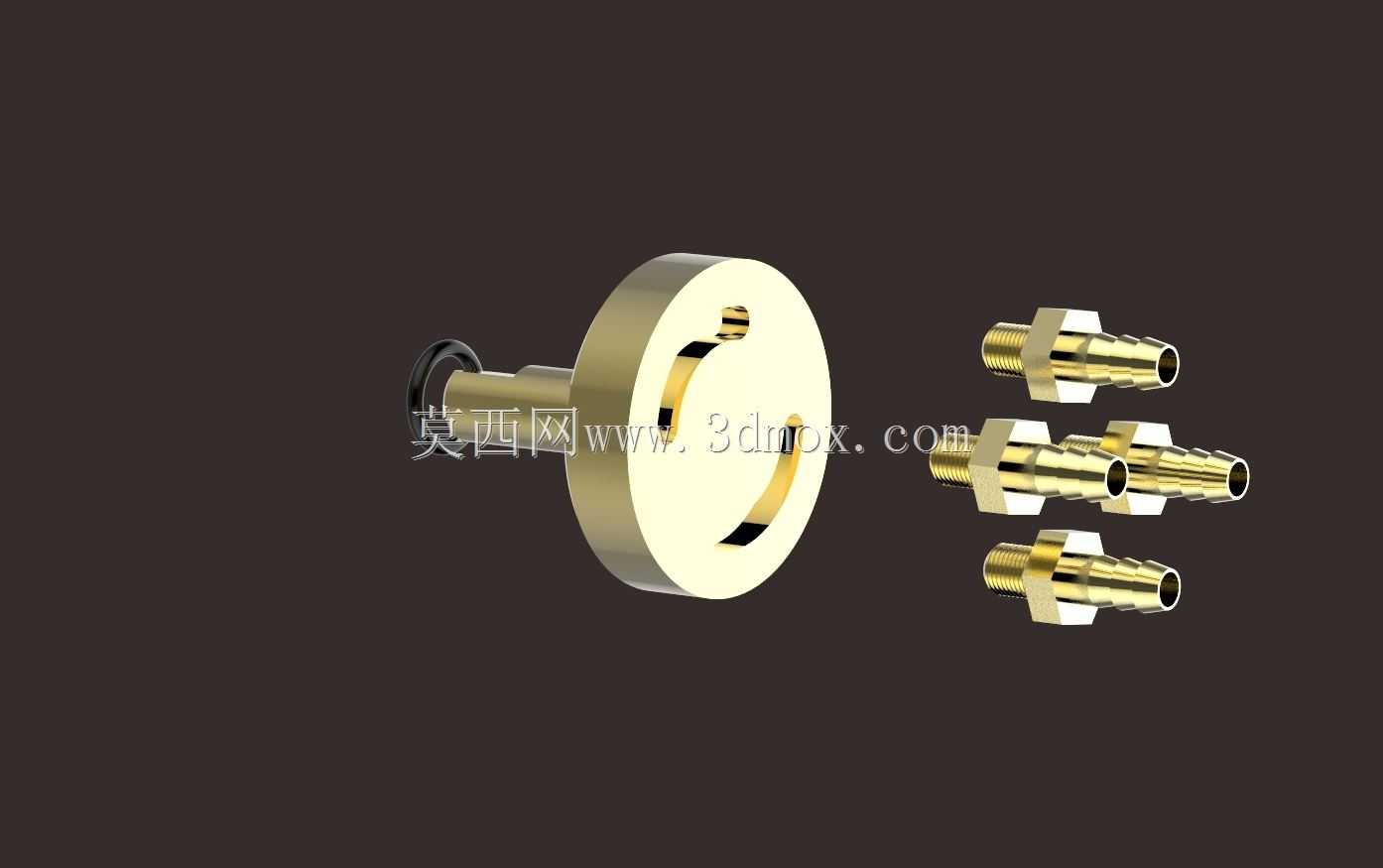

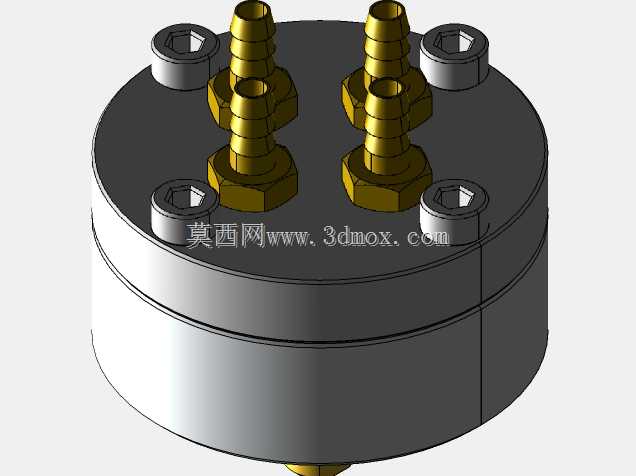

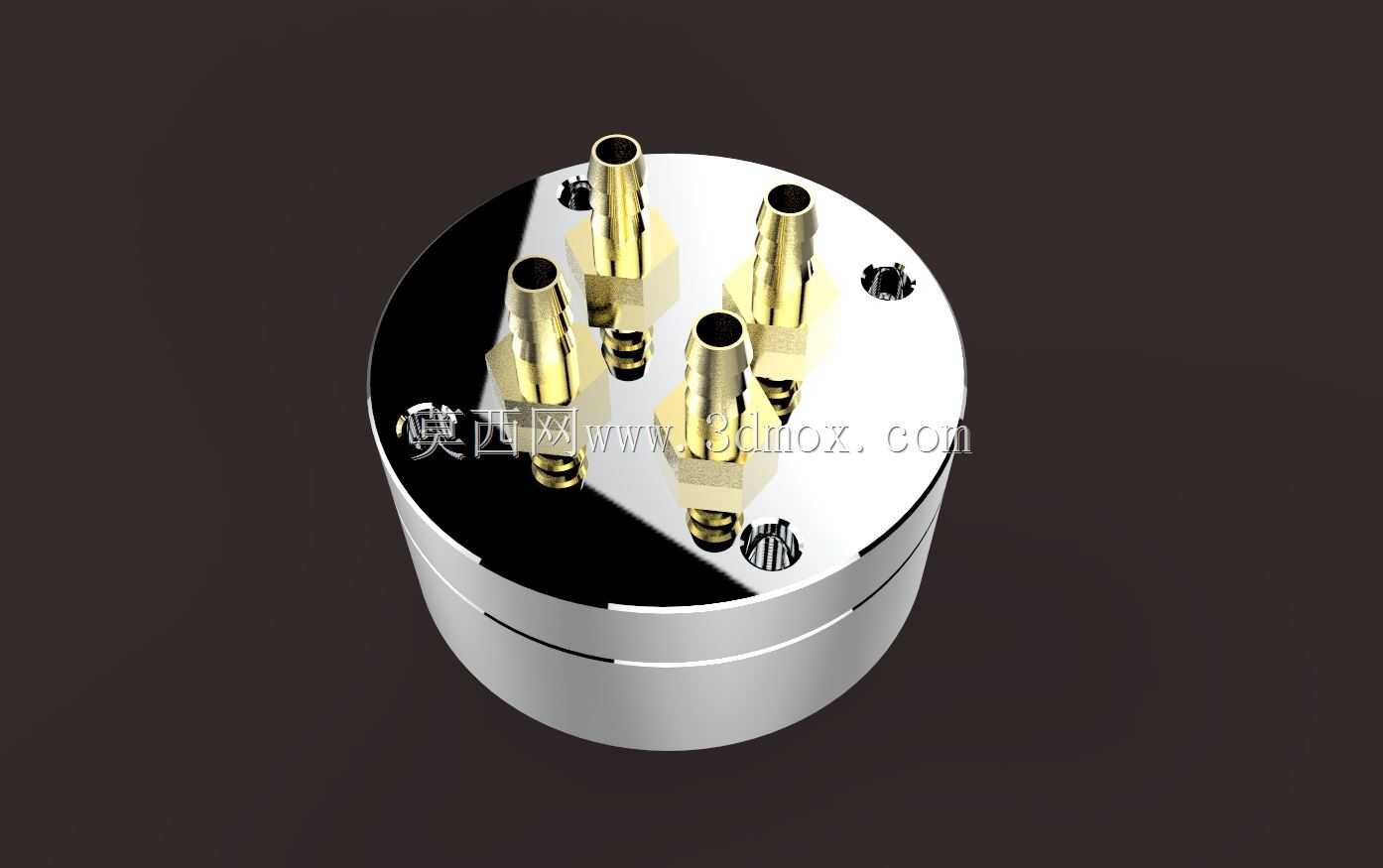

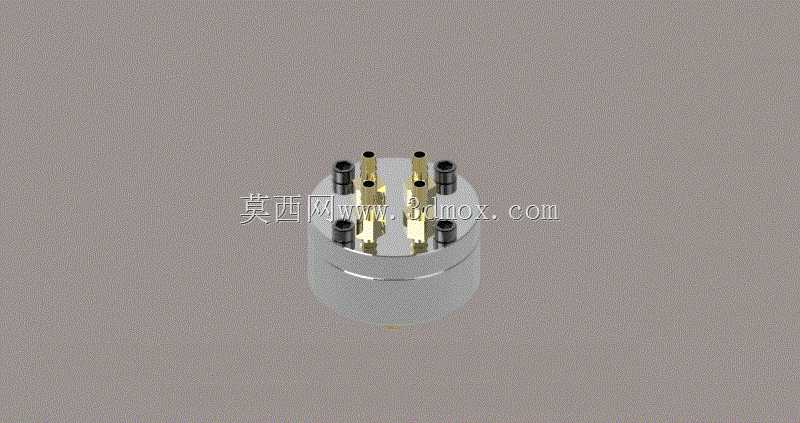

这款液压阀采用圆柱式集成阀块设计，主体为圆柱形阀身结构，顶部集成多组油口接口与安装固定点位，可直接适配小型液压站、集成式液压回路的安装需求，在小型工装液压夹紧回路、实验台液压控制单元、小型自动化设备的液压驱动系统中都能适配使用。从结构设计来看，阀身采用一体化圆柱构型，相比传统方形阀块，在圆形安装位的设备上能更好利用安装空间，减少边角空间浪费，顶部均匀分布的四个内六角安装孔，可直接通过螺栓将阀组固定在安装基座上，安装孔的位置度公差控制在0.02mm范围内，能保证安装后阀组与基座油口的同轴度，避免密封件偏磨导致的泄漏问题。顶部的多组油口采用对称排布设计，分别对应压力油进油、工作油口输出、回油通路，不同通路的通径根据额定流量做了差异化设计，进油口通径匹配系统最大供油流量，工作油口通径根据执行元件的动作速度需求做了适配，回油口通径略大于进油口，可降低回油背压，减少系统发热。阀组内部的流道采用正交钻孔配合工艺堵头的加工方式，流道转角处做了圆弧过渡处理，能减少液压油在流道内的压力损失，降低油液湍流产生的噪音，同时流道内壁的粗糙度控制在Ra1.6以内，可减少油液杂质在流道内壁的附着，降低阀芯卡滞的概率。从安装边界来看，圆柱形阀身的外径可适配常规的圆形安装法兰，整体高度控制在紧凑范围内，在安装空间受限的小型液压设备中，不需要额外预留阀组周边的操作空间，顶部的油口接口采用标准公制螺纹，可直接匹配常规的液压油管接头，不需要额外制作过渡接头，能减少管路连接的泄漏点。在实际应用场景中，这类集成式液压阀可替代多个分立阀件的组合安装，减少管路连接的接头数量，降低系统泄漏风险，同时集成化的结构能缩短阀组与执行元件之间的管路长度，提升液压系统的响应速度，在需要频繁启停、快速动作的液压驱动回路中，能有效降低动作延迟，提升设备运行的稳定性。阀组顶部的阀芯安装位采用同轴设计，可根据实际控制需求更换不同机能的阀芯，实现换向、压力调节、流量控制等不同功能，不需要更换整个阀块，能提升阀组的通用适配性，降低备件储备成本。
