临街商铺弧形外遮阳雨棚结构设计

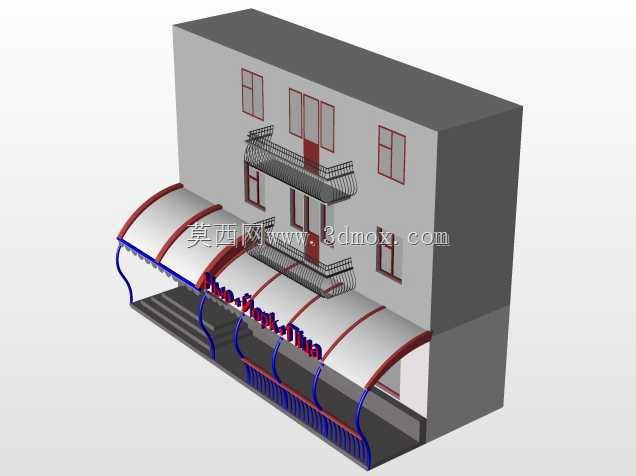

这类外遮阳构件主要应用在临街一层餐饮、零售类商铺的门头区域，核心作用是遮挡正午直射的强光，避免门店橱窗、入口区域被阳光直晒导致室内温度快速升高，同时也能在小雨天气为进出店门的顾客提供临时挡雨的过渡空间，减少雨水被风刮进店内的概率。从结构设计逻辑来看，整个构件采用悬挑式安装逻辑，固定端贴合商铺门头上方的建筑外墙，不需要在地面设置支撑立柱，不会占用商铺门前的人行通道空间，适配多数老城区商业街、社区底商的门前空间限制，不会对行人通行、外摆区域布置造成干扰。

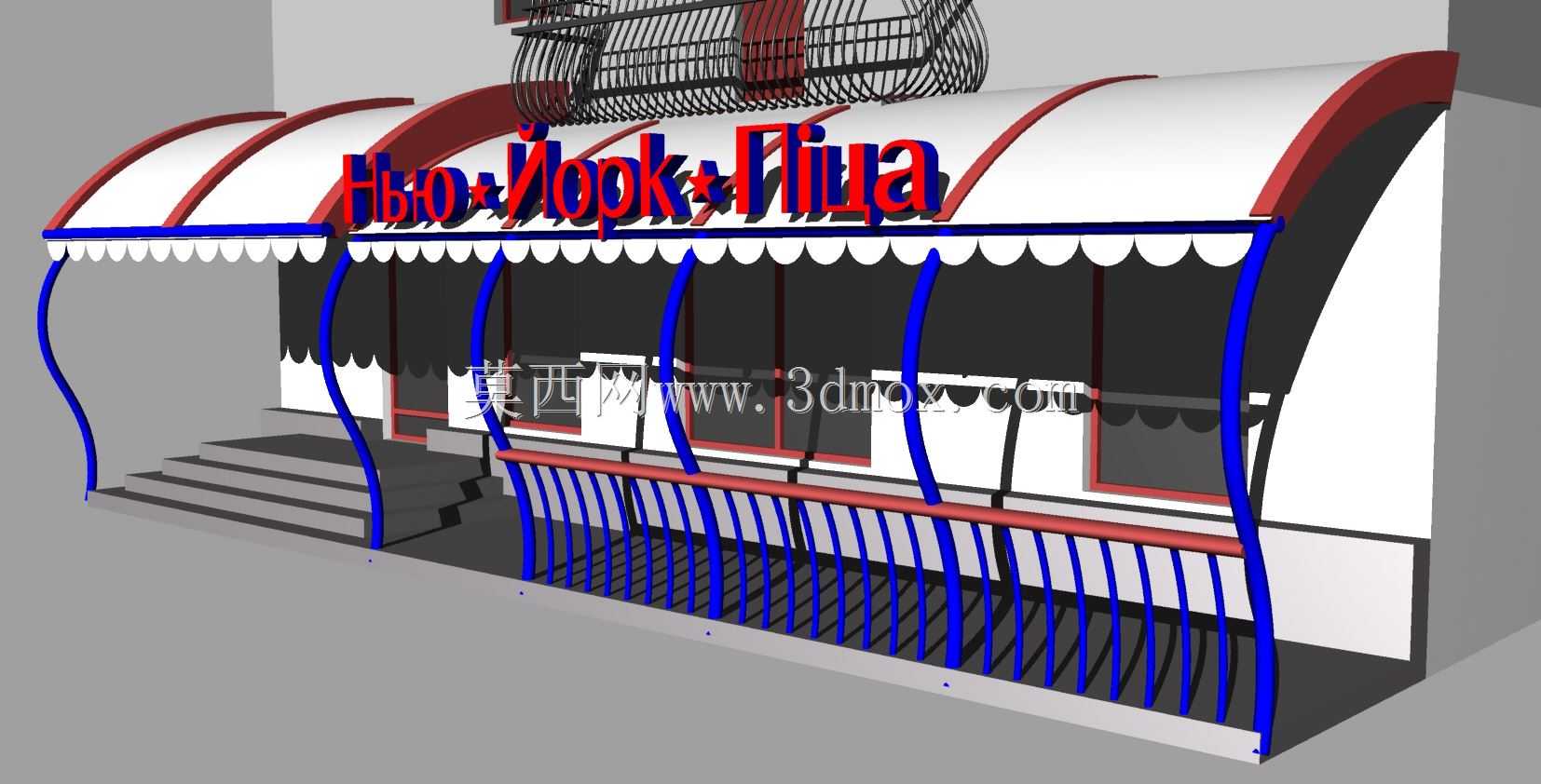

支撑框架部分采用弧形弯管作为主受力杆件，主杆件沿门头横向均匀排布，每根主杆的弯曲弧度经过匹配计算，既保证向外悬挑的遮阳覆盖范围能覆盖门前台阶及入口前1.2米左右的通行区域，又不会因为弧度过大导致构件整体迎风面受力超标，应对常规城市街区的风荷载需求。主杆件之间通过横向连接杆件做刚性拉结，提升整体框架的抗扭、抗形变能力，避免长期使用后单根杆件出现下垂变形的问题。顶部遮阳面板采用分段式拼接设计，每段面板的边缘做圆弧收边，面板之间的拼接缝隙设置导水坡度，落在棚面的雨水会顺着弧形曲面流向棚体两侧，不会从棚面前沿直接滴落形成水帘影响顾客进出。

棚体前沿设置波浪形装饰垂边，一方面可以遮挡棚体下方的框架连接节点，让整体外观更协调，另一方面也能对斜向飘落的细雨起到一定的遮挡作用，同时弱化金属框架的生硬感，适配商铺的商业展示属性。靠近建筑墙体的一侧设置了同弧度的防护栏杆，栏杆采用竖向密杆搭配横向扶手的结构，当商铺入口有抬高台阶时，这个栏杆可以作为台阶边缘的防护结构，避免人员从台阶侧方踩空，栏杆的配色和主框架保持统一，和整体遮阳棚形成一体化的视觉效果。

设计过程中需要重点核对安装边界尺寸：首先要匹配商铺门头的横向总宽度，保证棚体两端超出店门入口两侧各0.5米以上，避免阳光从侧面斜射进入入口区域；其次要控制悬挑长度，常规临街商铺的悬挑尺寸控制在1.5-1.8米区间，既能保证遮阳挡雨的覆盖范围，又不会因为悬挑过长导致固定端受力过大，降低对建筑外墙锚固强度的要求；棚体最低点距离地面的净高度要控制在2.8米以上，保证行人通行时不会碰头，也不会遮挡商铺门头的招牌展示区域，本次设计中招牌安装位预留于棚体上方的外墙区域，棚体前沿不会遮挡招牌的可视角度。

从材质适配角度，框架部分可采用喷涂防锈的金属管材，兼顾结构强度和户外耐候性，遮阳面板可选用彩钢复合板或者耐力板，根据商铺的装修预算和采光需求灵活选择，所有连接节点都做隐藏式处理，避免外露的螺栓、连接件长期淋雨出现锈蚀，延长构件的户外使用寿命。安装时固定端采用膨胀螺栓锚固在建筑外墙的结构层上，不能固定在外墙保温层或者装饰面层上，每个主杆件的固定点都要做拉拔力校验，保证极端大风天气下构件的固定可靠性，棚体和外墙衔接的位置要打耐候密封胶做防水处理，避免雨水顺着锚固缝隙渗入墙体，导致外墙饰面出现渗水脱落的问题。
