户外药店LED十字标识牌结构设计

做药店门头标识设计这么多年，这类户外LED十字牌的结构细节其实藏着不少容易踩的工程坑，这次的模型把实际落地的很多边界条件都考虑到了。先从安装场景说，这类标识大多装在药店门头侧墙或者临街立柱上，临街安装首先要考虑的就是风阻边界，模型做了弧边收型的盾形轮廓，不是生硬的直角矩形，一来降低迎风面的风阻系数，二来边角做圆弧过渡也能减少户外积灰积水的死角，后期维护清洁的频次能降不少。

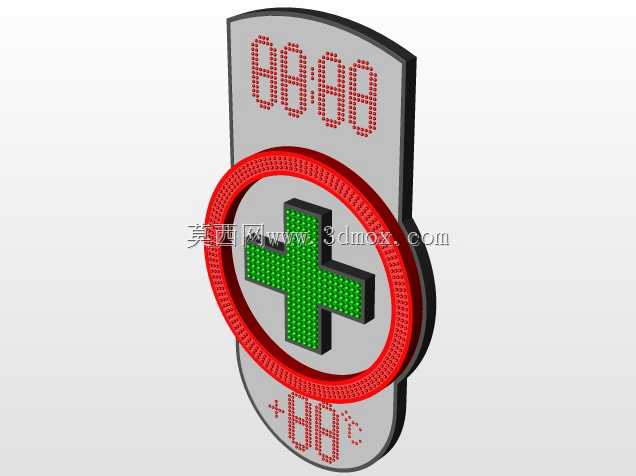

实际使用里，这类标识的核心功能有两个，一是远距离的业态识别，二是基础的公共信息提示。中间的绿色十字是核心识别元素，用点阵式LED排布，绿色波长在户外自然光下的穿透性刚好，不会像红色那样容易和周边商铺的促销发光字混淆，也不会像蓝色那样在强光下辨识度不足。外围的红色环形灯带做了满点阵排布，亮灯时形成醒目的环形轮廓，哪怕在雨天、雾天的低能见度环境下，几十米外就能识别到药店标识，这对24小时营业的药店来说尤其重要，夜间突发购药需求的用户能快速定位点位。上下区域的数码点阵区，上方是常规的时间显示位，下方预留了温度显示的点位，平时可以滚动显示时间、环境温度，不用额外加装小型显示屏，一块标识牌同时承担业态指引和便民信息展示的作用，不用在门头额外堆其他显示设备，整体门头更整洁。

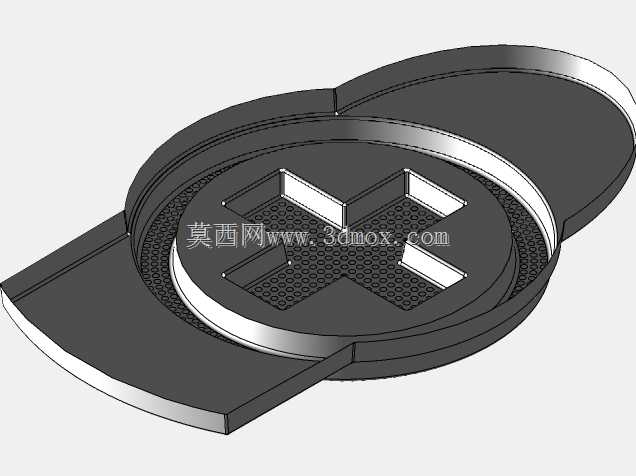

设计思路上，首先考虑的是户外使用的防护需求，整体壳体做了内凹的点阵安装位，LED灯珠不是直接凸在壳体表面，而是嵌在壳体内的安装槽里，一来能避免外力磕碰直接损坏灯珠，二来壳体边缘能给灯珠挡掉一部分直射的雨水，顺着壳体弧面流到底部的排水槽排走，不会积在灯板位置造成短路。壳体的厚度控制在合理范围，不会因为过厚显得门头笨重，也不会因为过薄导致内部没有足够空间排布驱动电源、走线槽，内部预留的走线空间刚好能放下低压驱动模块，强弱电分隔的走线位也留了出来，现场安装的时候不用额外在壳体上开孔走线，避免破坏壳体的防水结构。

安装边界这块，模型背部预留了标准的挂装孔位，孔位间距适配市面上常见的门头角钢支架尺寸，不管是装在混凝土墙面还是铝塑板门头，都能直接匹配常规的膨胀螺栓固定点位，不用现场重新打孔定位。整体外形的长宽比做了适配常规门头的比例，不会因为过高过窄显得突兀，也不会因为过宽占用太多门头的招牌位置，和常规的药店门头字搭配的时候，视觉权重刚好平衡。另外考虑到户外长期使用的耐候性，壳体边缘做了加厚的包边结构，哪怕是用薄板材加工，包边结构也能提升整体壳体的抗变形能力，夏季高温暴晒、冬季低温冻胀的环境下，壳体不容易出现翘曲变形，灯板的安装平整度能长期保持，不会出现局部灯珠角度偏移导致的发光不均问题。

从结构建模的细节来看，每个点阵灯位的安装孔都做了统一的定位公差，批量加工的时候不管是用激光切割壳体还是插接灯板，都能直接对位，不用逐个调整孔位，生产装配的效率能提不少。底部的温度显示区特意做了向下的微小倾角，站在人行道上抬头看的时候，视角刚好正对显示面，不会因为反光看不清数字，这个细节很多新手做设计的时候容易忽略，往往把显示面做的完全垂直于墙面，行人站在地面看的时候会因为顶面的光线反光看不清显示内容，微小的倾角调整就能解决这个问题，又不会影响整体的外观造型。
