训练手榴弹结构原理展示教具

在国防教育、民兵预备役训练以及院校战术教学场景中，无实弹风险的训练手榴弹是必不可少的实操教具，这类教具需要完整还原真实手榴弹的组件构成与动作逻辑，才能让受训者直观理解手榴弹的工作过程，避免实弹操作时因结构认知不足出现操作失误。这款训练手榴弹的三维结构模型，完整还原了手榴弹从保险解除到触发动作的全流程组件配合关系，可直接用于教具开发的结构验证、教学课件的演示素材制作。

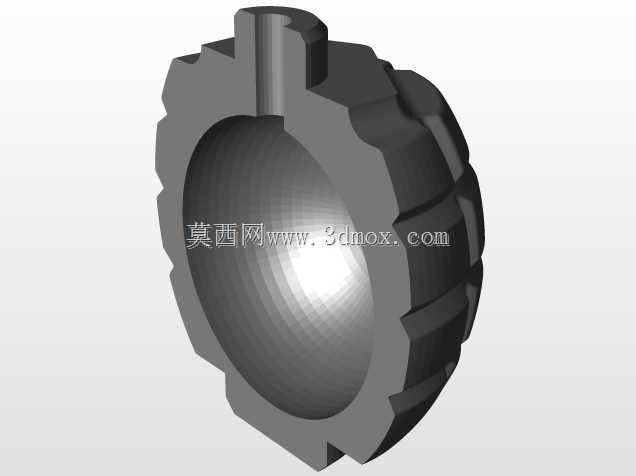

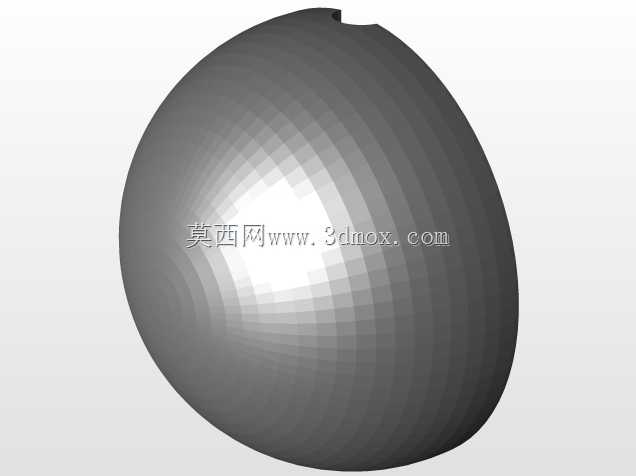

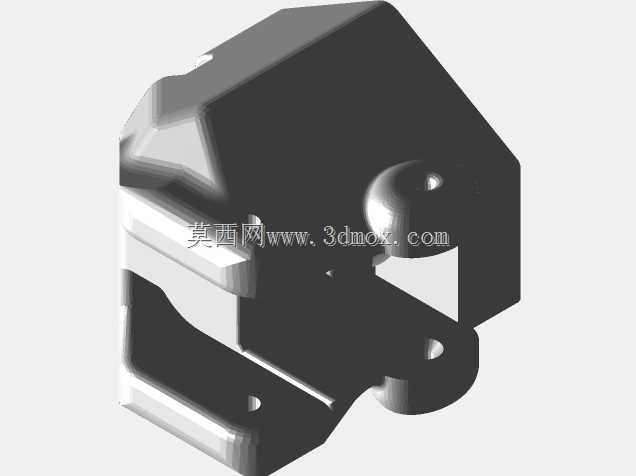

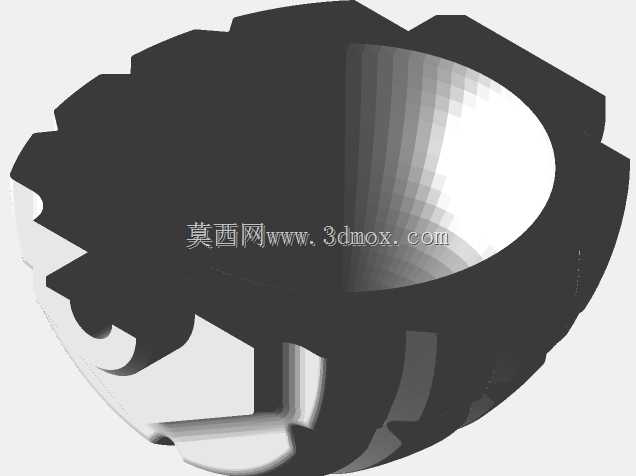

从功能特性来看，该模型拆分了手榴弹的引信基座、保险握片、保险销、扭转弹簧、弹体连接座、发火组件等全部独立零件，每一处配合间隙都按照真实训练器材的公差要求做了还原，扭转弹簧的安装位预留了1.0mm线径弹簧的装配空间，适配外径4.3mm的微型扭转弹簧，弹簧的工作行程对应保险握片的翻转角度，当保险销拔出后，握片在弹簧扭力作用下翻转脱离，同时带动击针回转击发火帽的动作路径完全还原实弹逻辑，不会出现结构干涉或者动作卡滞的问题。弹体尾部的连接结构采用螺纹旋合设计，和引信基座的配合公差控制在0.02mm以内，既保证拆装演示时的顺畅度，也能避免日常拿取时出现松脱。

设计思路上，这款模型没有做一体化的简化处理，而是完全遵循可拆解、可装配、可演示动作的原则，每一个零件都具备实际的功能对应关系，没有多余的装饰性结构。比如保险销的拉环位置做了符合人体工学的弯折角度，模拟真实拉环的施力方向，握片的弧度贴合手掌握持的曲面，握持时的受力点和实弹保持一致，让受训者在握持练习时就能形成正确的肌肉记忆。弹体外侧的防滑槽深度设置为1.2mm，既保证握持时的摩擦力，也不会因为槽深过浅导致打滑，或者槽深过深积藏污渍难以清理。

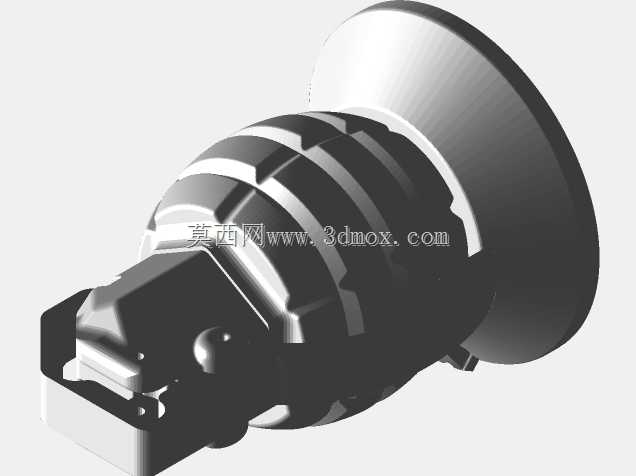

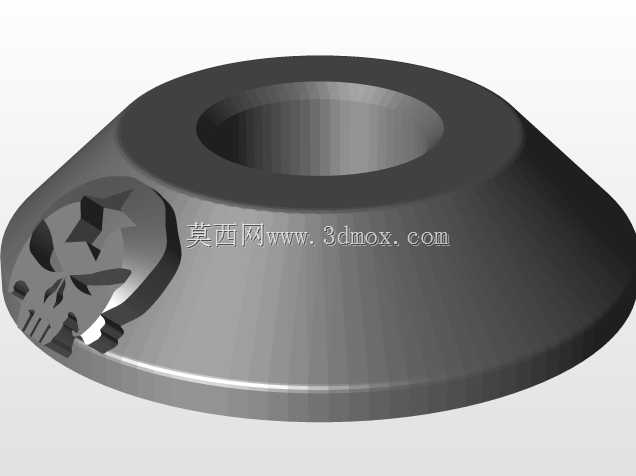

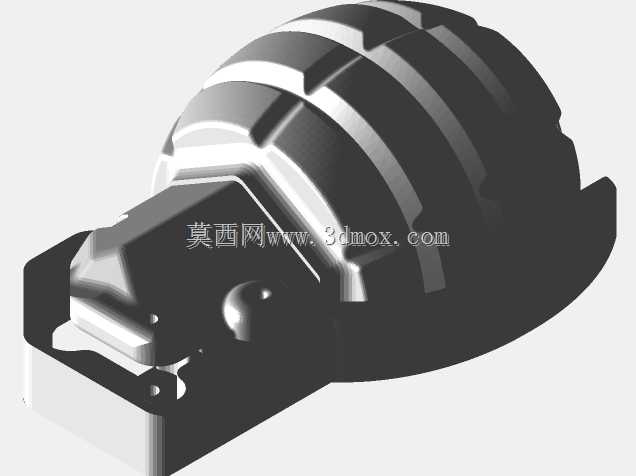

从外形尺寸与安装边界来看，该模型整体轮廓和常规训练手榴弹保持一致，最大直径处为58mm，整体长度112mm，弹体尾部的法兰式底座直径62mm，放置在平面上时的支撑面足够稳定，不会出现倾倒。引信部分的突出高度为18mm，和弹体的过渡圆角为R3，没有尖锐的棱角，避免训练拿取时划伤手部。所有零件的装配都采用无胶化的卡合与螺纹连接，不需要额外的粘接剂就能完成组装，拆解时只需要对应拧开螺纹、拔出卡销就能分离全部组件，适合教学场景下反复拆装演示。

在实际应用中，这类结构模型除了用于教学教具的开发参考，还可以用于战术模拟道具的3D打印制作，按照模型的尺寸参数打印的零件，可以直接搭配标准规格的微型扭转弹簧组装成可动的演示道具，不需要额外做结构修改。模型的各组件壁厚都设置在2mm以上，满足3D打印的最小壁厚要求，打印时不会出现薄壁变形的问题，装配后的整体强度能够满足反复拆装、多次投掷演示的使用需求，不会因为轻微磕碰就出现零件断裂。对于结构设计从业者来说，这款模型也可以作为小型扭转弹簧触发机构的设计参考，其保险锁定、弹簧驱动、动作触发的结构逻辑，可以迁移应用到很多小型触发装置的设计中，比如快速释放卡扣、应急触发开关等结构的方案验证。
