汽车燃油喷射器结构拆解三维数模

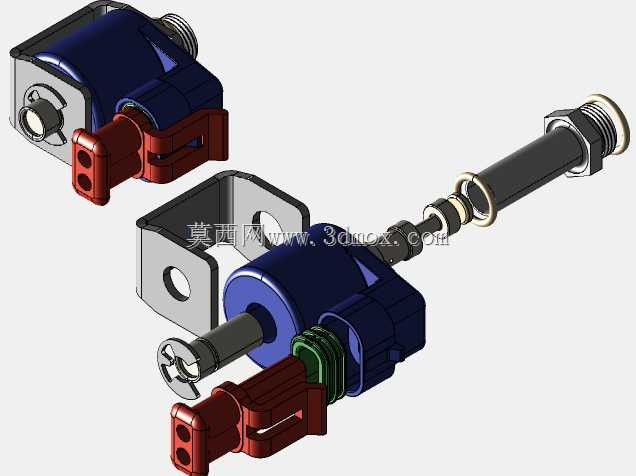

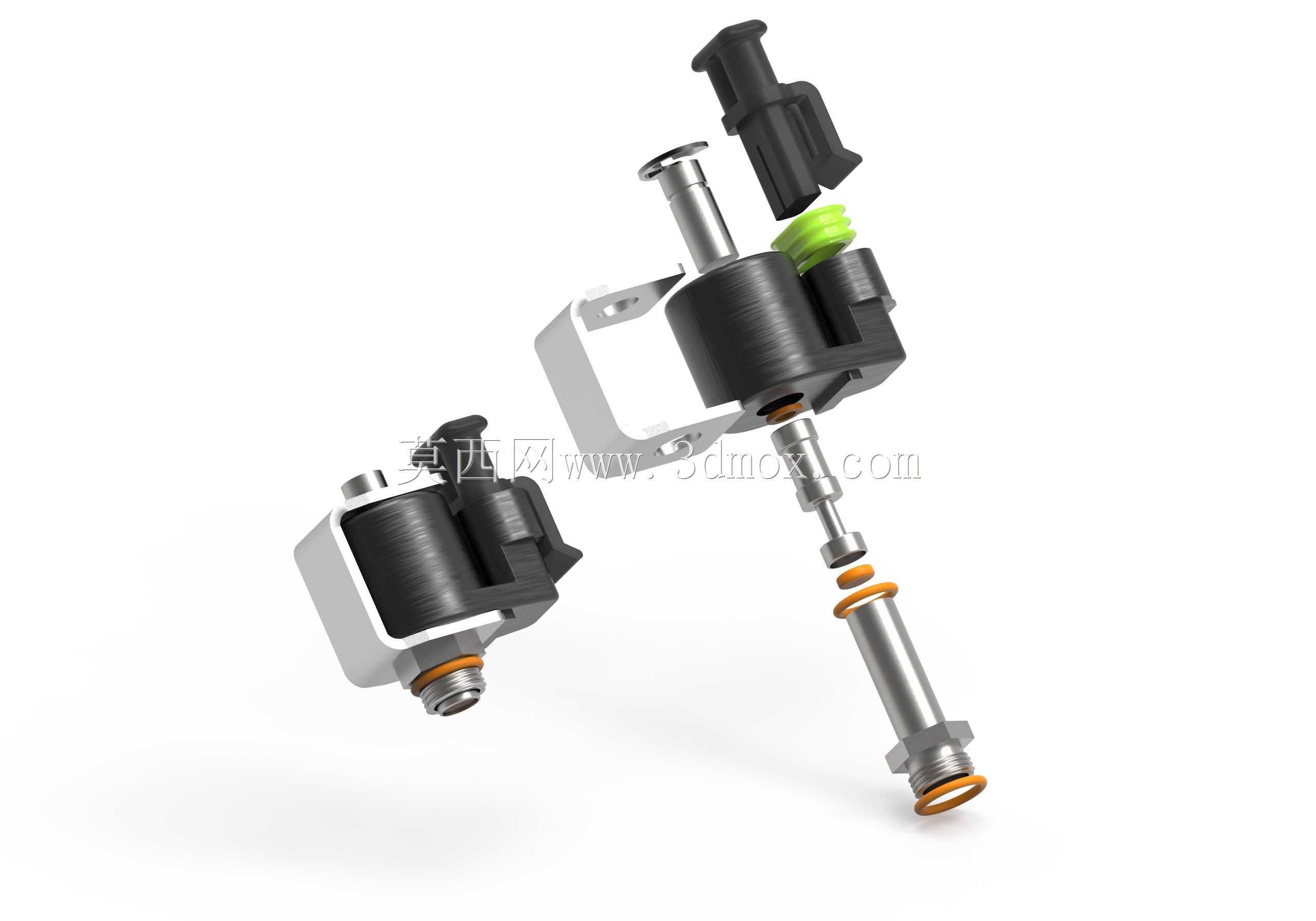

在车用内燃机的燃油供给系统中，喷射器是决定空燃比控制精度、燃烧效率与排放表现的核心执行元件，其三维数模的还原精度直接影响后续仿真分析、装配校验以及配套工装设计的可靠性。本次还原的喷射器结构完全参照量产实物测绘尺寸搭建，整体采用分体式装配结构，可清晰拆分出电磁驱动单元、阀杆密封组件、燃油导流腔体以及端部连接接头四个核心功能模块，各部件的配合公差、安装定位特征均按照实际量产件的装配逻辑设置，能够直接用于发动机进气道周边的布局干涉校验、燃油系统匹配仿真等工作场景。

从实际应用场景来看，这类顶部进油式喷射器普遍适配小排量自然吸气汽油机的进气道喷射系统，安装位置位于进气歧管靠近进气门的基座上，工作时接收ECU输出的12V脉冲驱动信号，通过内部电磁线圈产生的磁吸力克服复位弹簧预紧力，带动阀杆抬升实现燃油的精准喷射，脉冲宽度直接对应单次喷油量，其响应速度直接决定了发动机不同工况下的空燃比控制精度。数模搭建过程中，特意保留了电磁线圈外部的塑封绝缘壳体、插接式电气接头的卡扣定位特征，能够还原实际装车时的线束接插装配状态，避免后续设计中线束走向与周边部件出现干涉。

在结构设计的细节处理上，数模完整还原了阀杆部位的两道O型密封圈结构，这两道密封圈分别承担燃油腔密封与外界防尘密封的作用，密封槽的宽度、深度以及密封圈的线径均按照实际密封设计规范设置，可直接用于密封性能的仿真验证；端部的燃油入口接头采用标准外螺纹连接结构，接头端面的密封锥面角度、螺纹旋合长度均参照通用燃油管路接头标准设置，能够匹配常规的燃油供油管路快插接头。电磁驱动部分的壳体采用金属支架与塑封主体结合的结构，金属支架上的两个安装定位孔位的中心距、孔径尺寸完全对应进气歧管上的安装基座尺寸，安装时可通过支架上的定位孔实现喷射器的角度固定，保证燃油喷射方向精准指向进气门背面，提升燃油雾化后的与进气的混合效率。

从安装边界尺寸来看，喷射器整体轴向长度、最大外径均按照实物1:1还原，安装时需要预留的轴向装配空间、径向操作空间在数模中均有明确的特征体现，阀杆伸出端的密封胶圈安装位置与安装基座的配合深度也完全对应实际装配要求，设计人员在进行发动机周边布局时，可直接将该数模导入装配体中，校验喷射器与进气歧管、燃油导轨、周边线束以及水管的间隙是否满足设计要求，避免后期试制阶段出现装配干涉问题。数模中还还原了内部复位弹簧的安装位、阀杆的运动行程限位特征，能够直观展示喷射器工作时阀杆的运动路径，对于理解喷射器的工作原理、开展驱动信号匹配仿真也有较高的参考价值。不同于简化的示意模型，该数模对各部件的倒角、退刀槽、卡扣配合等细节特征都做了完整还原，能够满足结构设计人员对零部件细节的校验需求，也可作为职业院校机械类专业讲解燃油系统结构的教学演示模型使用。
