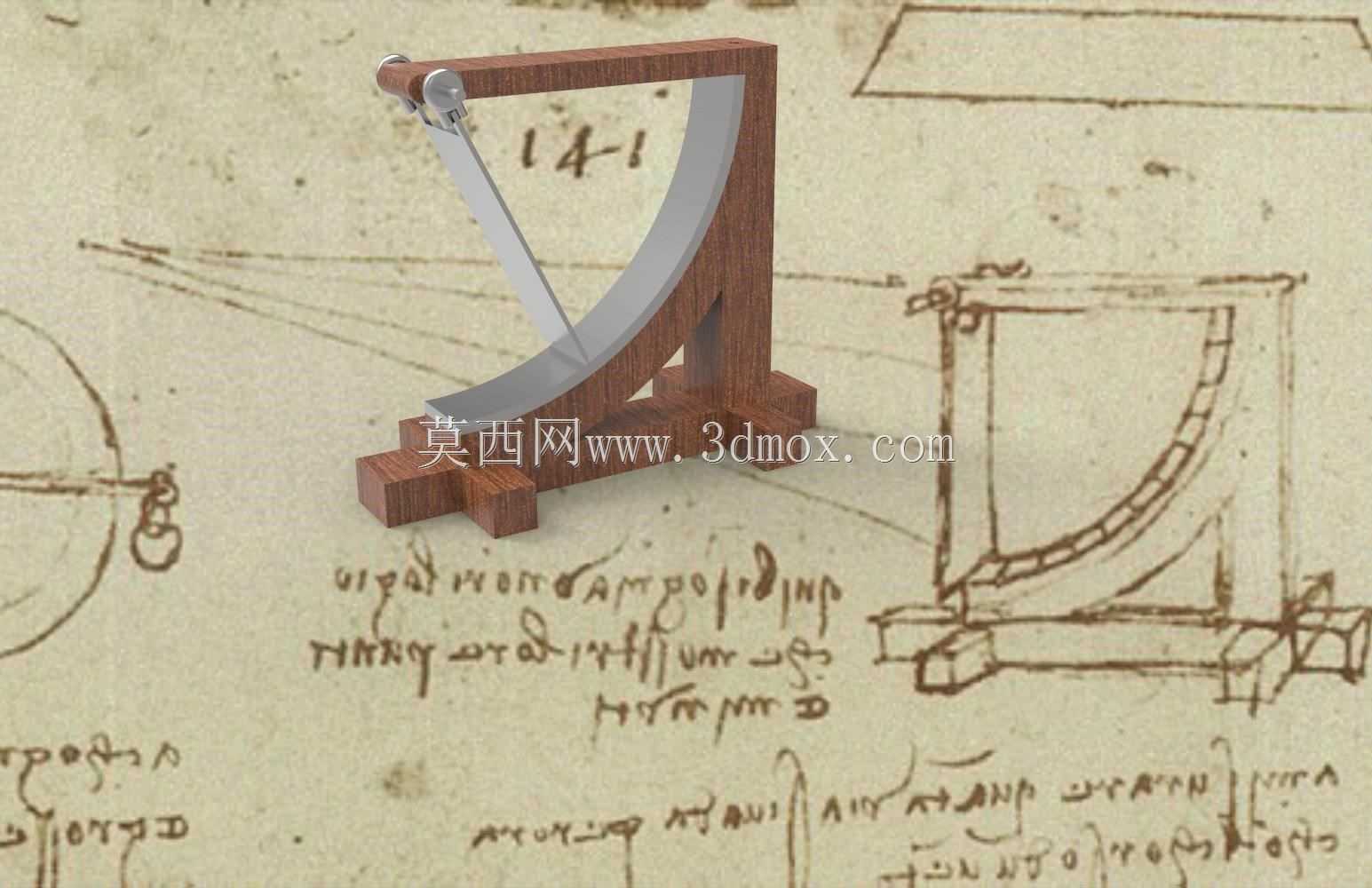

达芬奇构想机械式风速测量装置结构

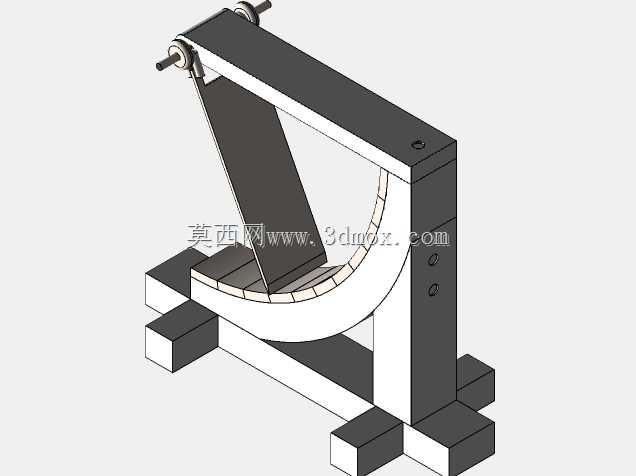

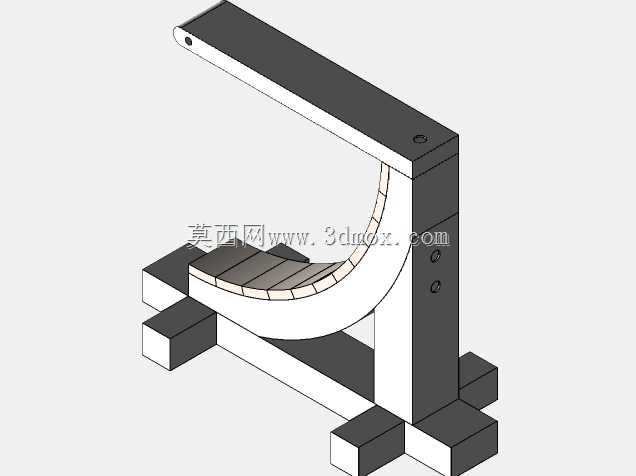

这款摆式风力检测装置的核心原理依托重力与风力的力矩平衡实现风速量化，在早期气象观测、户外作业风力预判场景中，可通过摆杆抬升角度对应刻度弧段的数值，直接读取当前环境的风力等级，无需复杂的电子传感元件，纯机械结构的可靠性使其在无供电的野外勘探、古建施工环境风力校验场景中具备独特应用价值。从结构组成来看，装置主体采用L型实木基座作为承载主体，基座底部设置两个方形定位凸台，可直接卡接在木质观测台的预设卡槽内，安装时无需额外紧固件，凸台与卡槽的配合间隙控制在0.2mm以内，既保证放置稳定性，也可快速拆卸转移。基座垂直段侧面固定弧形金属刻度轨，刻度轨的圆弧圆心与摆杆铰接点完全重合，圆弧半径根据摆杆长度匹配设计，摆杆采用薄型金属板材加工，上端通过销轴铰接在基座垂直段的顶端位置，铰接处配合间隙控制在0.1mm，保证摆杆摆动时无径向窜动，同时销轴处添加微量石墨润滑层，降低摆动阻尼，保证微风环境下也能灵敏响应。摆杆自然下垂时与刻度轨的零刻度线完全对齐，当有横向气流作用在摆杆迎风面时，风力产生的力矩会推动摆杆绕铰接点抬升，抬升角度与风力大小呈正相关，操作人员可直接通过摆杆对应刻度轨上的刻度读取风力数值。设计过程中首先需要确定摆杆的迎风面积与自重的匹配关系，若摆杆自重过大，低风速下无法产生足够摆幅，读数灵敏度不足；若自重过轻，高风速下摆杆会过度抬升甚至撞击基座，超出量程范围。经过反复校核，摆杆采用厚度1.5mm的冷轧钢板裁切成型，迎风面做平面度处理，避免气流紊流影响摆动稳定性，弧形刻度轨的刻度划分按照等角度原则标注，每5度设置一个长刻度线，1度设置短刻度线，刻度线采用蚀刻工艺加工在金属轨表面，长期使用不会出现磨损脱落的问题。基座的材质选用硬木烘干处理，含水率控制在8%到12%之间，避免温湿度变化导致基座变形，影响铰接点与刻度轨的同轴度，基座垂直段与水平段采用榫卯结构连接，连接部位涂抹木胶后压合固定，整体结构强度可承受12级大风下的摆杆冲击载荷，不会出现结构松脱。安装边界方面，装置整体占用的水平投影尺寸为220mm×180mm，垂直高度为280mm，放置时需要保证基座水平，可通过在基座底部添加薄铜片调整水平度，铰接点的水平度误差需控制在0.5度以内，否则会导致零位偏移，影响读数准确性。装置的迎风面需要正对常年主导风向，若需要测量不同方向的风速，可将基座安装在可水平旋转的转盘上，转盘设置角度刻度，可同时读取风向数值。在实际使用场景中，这类纯机械风速装置不需要电源供给，也不存在电子元件老化失效的问题，适合在长期无人值守的野外气象观测点、古代科技展示场景、中小学物理教学演示场景中使用，教学场景下可直观展示力的平衡原理、力矩作用关系，帮助学生理解机械检测装置的基本逻辑。结构建模过程中需要重点保证铰接点的同轴度、刻度轨的圆弧度、摆杆的平面度三个核心公差，铰接点的销轴与安装孔采用H7/g6的间隙配合，既保证转动灵活，也不会出现过大的晃动间隙；刻度轨的圆弧轮廓采用数控铣削加工，轮廓度误差控制在0.1mm以内，保证摆杆摆动过程中与刻度轨的间距保持一致，不会出现刮蹭问题；摆杆的边缘做倒角处理，去除毛刺，避免气流在边缘产生分离涡，导致摆杆出现无规则抖动，影响读数稳定性。基座的木质部分表面做木蜡油涂覆处理，既保留木质的质感，也可起到防潮防蛀的作用，金属部件表面做发黑处理，提升防锈能力，同时哑光的表面不会产生反光，方便操作人员读取刻度数值。装置的量程覆盖0到12级风速，对应摆杆抬升角度从0度到75度，当摆杆抬升到75度位置时，会接触到基座垂直段上设置的限位挡块，避免摆杆过度翻转损坏结构。
