DB25阴插端子转接PCB接线模块

在工业测控、老旧设备IO改造、实验室测试台搭建这类场景里，经常会碰到DB25接口的板卡、设备需要外接多路线缆的情况，要是直接在D-sub插针上焊线，不仅施工效率低，后期查线、换线要反复拆焊，很容易把板卡上的连接器焊盘扯坏，还容易出现虚焊、线间短路的问题，这个转接模块就是针对这类痛点设计的，把DB25母座的25个针脚直接引出到两排螺钉端子上，不用额外焊线就能完成多路线缆的快速接驳。

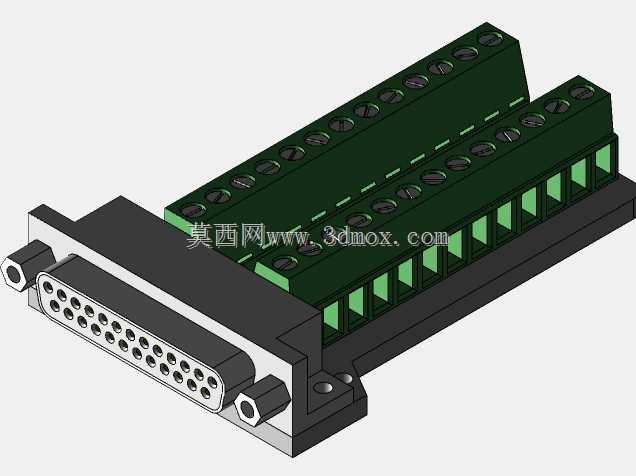

从结构设计上看，模块整体采用一体化的安装基座，前端是标准的DB25阴型D-sub插座，插座的固定螺柱做了居中调整，和常规市售的DB25连接器安装孔位匹配，不管是插在工控机的IO板卡上，还是对接设备侧的DB25公头，都能保证插合到位，不会出现插偏、针脚弯折的问题。基座后端是两排平行布置的螺钉式接线端子，每排对应12-13个针脚，端子间距做了统一规划，相邻端子之间有绝缘隔筋，能避免接线后铜丝外露造成的线间短路，每个端子的螺钉都采用压接式设计，适配0.2-2.5平方毫米的多股或单股铜线，拧紧后能提供足够的拉脱力，就算设备运行中有轻微振动，也不会出现接线松脱的情况。

模块中间的PCB板做了等长走线处理，每个DB25针脚到对应端子的走线长度差控制在很小的范围，对于传输低速开关量、模拟量信号的场景来说，能减少信号传输的时延差，避免出现信号不同步的问题；PCB板的基材选用常规FR-4材质，铜箔厚度满足常规工业场景的载流要求，走线上还做了阻焊层覆盖，只有端子压接位置和插座焊盘位置露铜，能避免灰尘、潮气造成的线路漏电。基座两侧预留了安装固定孔，可以用M3螺钉把整个模块固定在设备机柜的安装梁、DIN导轨转接板或者测试台的面板上，安装孔的位置避开了内部走线和端子的操作空间，固定的时候不会和内部器件产生干涉。

实际使用的时候，只需要先把外接的多芯线缆剥好线头，按照信号定义依次压接到对应的螺钉端子上，拧紧螺钉确认每根线都压接牢固，没有外露铜丝，再把整个模块的DB25阴头直接插到对应的设备公座上，拧紧两侧的固定螺丝就能完成接线，整个过程不用焊接，现场施工的效率比直接焊线提升数倍，后期如果要调整线路、排查故障，只需要松开对应端子的螺钉就能换线，不会损伤设备端的连接器。在尺寸边界上，模块整体宽度和DB25插座的安装尺寸匹配，不会占用相邻接口的空间，就算设备上有多个并排的DB25接口，也能同时安装多个这类转接模块，不会出现干涉；端子排的高度做了优化，接线后线缆的弯曲半径足够，不会因为线缆弯折角度过大造成线芯断裂。

这类转接模块在实际工程里的适用范围很广，不管是老式数控机床的IO信号转接、工业相机的触发线接线、数据采集卡的外部信号接驳，还是实验室里测试治具的信号引出，都能用到，相比自己手工焊线做的转接板，这种一体化结构的模块绝缘性能更好，结构强度更高，抗振动能力更强，能适应工业现场的复杂环境，不会因为现场的油污、灰尘、温度变化出现接触不良的问题。设计的时候也考虑了现场接线的操作便利性，端子的接线口朝向正上方，接线的时候不用歪着螺丝刀操作，就算是机柜里空间比较局促的位置，也能顺利完成接线操作；DB25插座的金属外壳和基座的安装结构做了导通设计，安装到金属机柜上的时候能实现可靠接地，提升信号传输的抗干扰能力，减少工业现场电磁干扰对信号的影响。
