工业线性导向用V型槽铝型材结构

在自动化生产线、激光加工设备、数控运动平台这类需要实现精准直线往复运动的场景里，线性导向构件的选型直接决定了设备运行的平稳性与重复定位精度，这款V型槽结构件正是为这类中载线性运动场景设计的导向承载部件。从实际使用场景来看，这类V型槽构件常搭配V型滚轮使用，滚轮嵌入V型槽的斜面内，既能承受垂直于安装面的负载，也能抵消运动过程中产生的侧向倾覆力矩，相比普通平导轨，这种V型配合的结构自带一定的防尘能力，槽体的斜面可以让运行过程中附着的碎屑、灰尘顺着斜面滑落，减少杂物卡滞滚轮的概率，在木工雕刻、激光切割这类加工过程会产生细碎切屑的设备上，这种自清洁特性能够大幅降低日常维护的频次。

从设计思路上看，这款构件采用等截面挤压成型的结构，整体为长条形直构件，截面的V型槽角度经过匹配标准V型滚轮的接触角设计，保证滚轮与槽面的接触为线接触而非点接触，在同等负载下接触应力更小，长期运行的磨损量更低，能够延长整套导向机构的使用寿命。构件的主体截面除了导向用的V型槽外，还预留了标准的安装槽位，不需要额外加工安装孔就可以通过T型螺栓直接与设备机架、滑台面板连接，大幅减少现场装配的加工工作量，适配常规工业铝型材搭建的机架体系，不需要单独定制连接转接件。

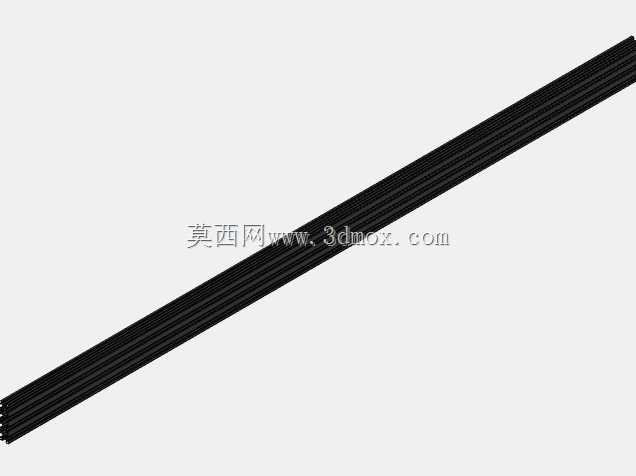

外形尺寸上，这款构件的截面宽度为80mm，截面高度为20mm，整体有效长度为1500mm，安装时需要注意两端的固定边界，建议在长度方向每隔300-400mm设置一个支撑固定点，避免长跨度安装时构件自身重力产生的下挠变形影响导向精度，安装面的平面度需要控制在0.1mm/m以内，防止强行装配导致构件产生内应力，出现运行卡滞、滚轮磨损不均的问题。在实际设备选型时，需要根据滑台的总负载、运行速度来匹配对应数量的V型滚轮，单根该规格的V型槽构件搭配四个适配滚轮时，可承载的垂直方向动态负载不超过80kg，运行线速度建议不超过2m/s，能够满足大部分中小型自动化设备的直线运动导向需求。

不同于需要精密磨削加工的直线导轨，这类挤压成型的V型槽构件成本更低，装配调试难度更小，对安装人员的技术要求更低，在一些对定位精度要求在0.1mm级别的输送、移载、加工设备上，完全可以替代高成本的精密直线导轨，兼顾使用性能与设备制造成本。在三维建模过程中，这类等截面长构件可以通过草图绘制截面轮廓后拉伸生成，建模时需要注意V型槽的角度公差、槽面的粗糙度要求，在装配体中配合滚轮模型做运动仿真时，要预留出滚轮与槽面之间0.02-0.05mm的配合间隙，模拟实际装配中的调整余量，避免仿真过程中出现过约束导致的运动报错。另外在设计配套的滑台结构时，要注意V型槽的安装方向，通常将V型槽的开口朝向斜下方或者侧方，更利于切屑、灰尘的排出，如果开口朝上使用，需要额外增加防尘刮板，防止杂物堆积在槽内影响滚轮运行。
