手动杠杆式金属棒料切杆设备结构

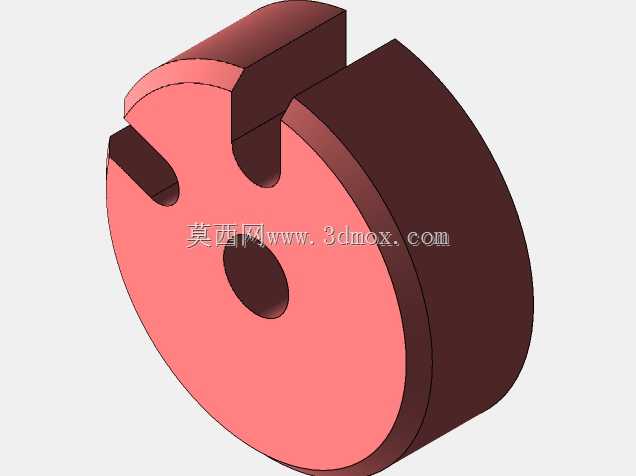

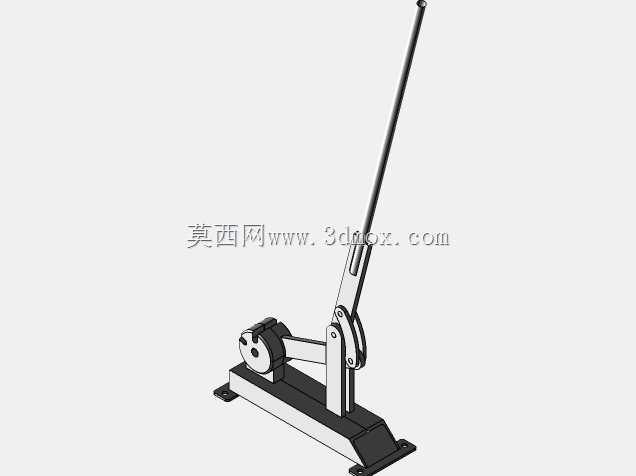

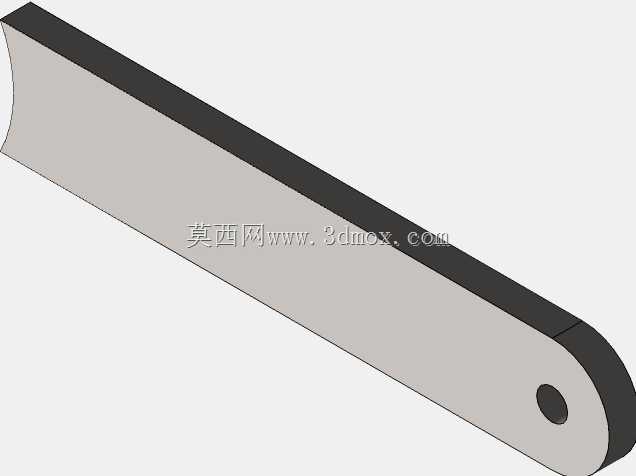

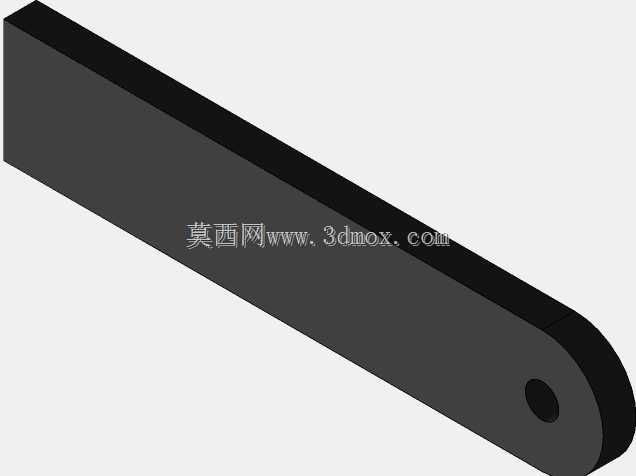

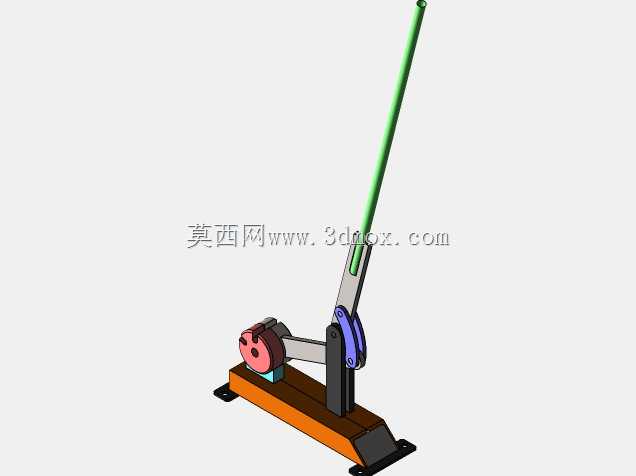

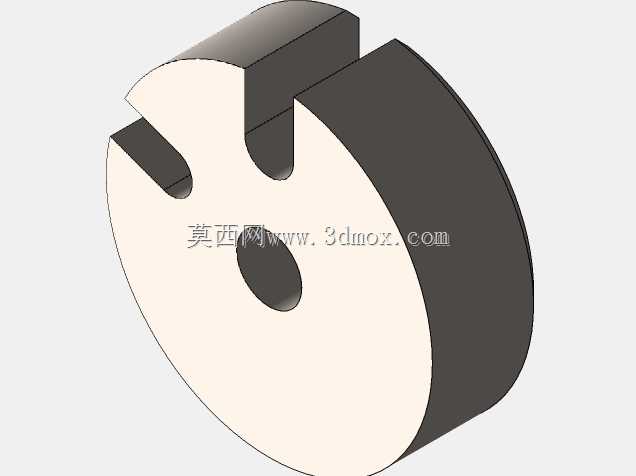

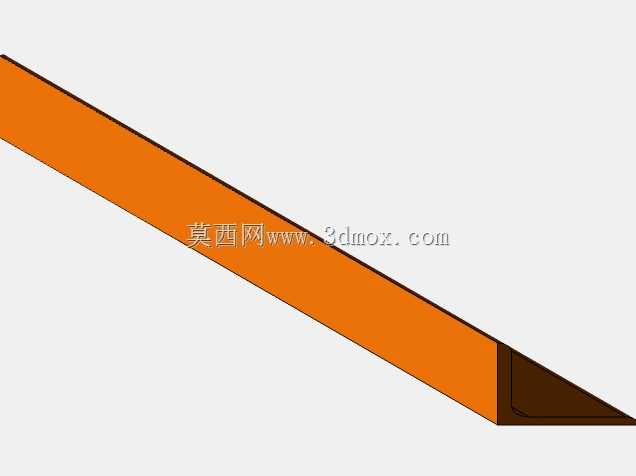

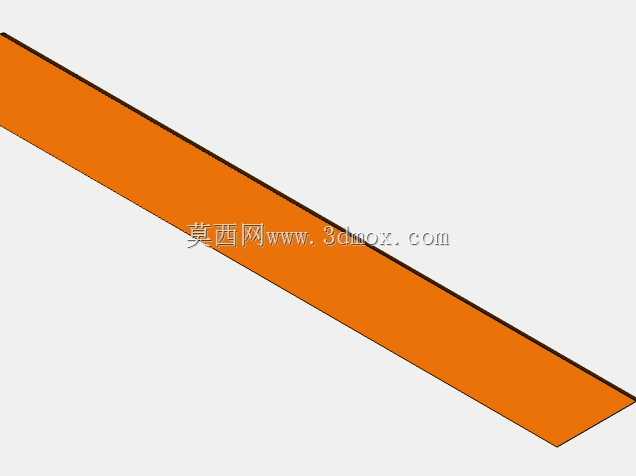

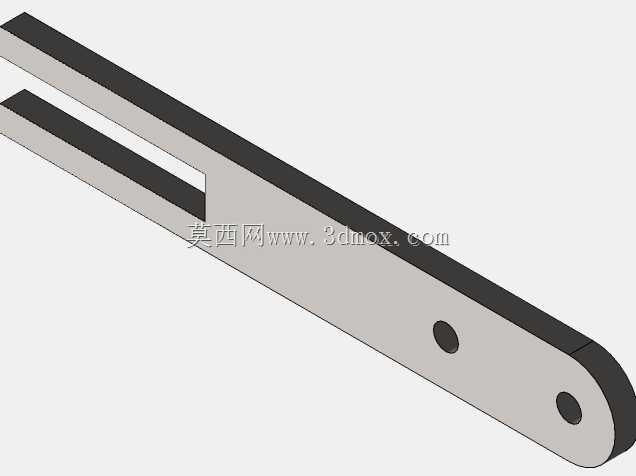

在小型五金加工、工地现场零散下料、个体维修作坊的日常作业场景里，这类手动杠杆式切杆设备的出镜率一直不低，它不需要外接电源气源，完全依靠人力通过杠杆增力完成棒料的剪切切断，适合小批量、多频次的零散棒料下料作业，尤其适配没有固定工业供电的野外临时加工点，或是加工量不大的街边五金维修门店，能快速完成圆钢、细钢筋、小型金属杆类零件的定长切断，避免了大型剪切设备挪动不便、开机准备流程长的问题。从实际功能来看，该设备核心是通过长操作杆的力臂放大效应，将人手施加的操作力放大数倍后传递到剪切刀口，动刀与定刀配合形成剪切副，当杆料送入刀口定位位置后，下压操作杆即可带动动刀完成冲切动作，切断面的平整度取决于刀口间隙的调整精度，日常使用中只要定期紧固刀口固定螺栓、根据剪切材料硬度调整刀口间隙，就能获得相对整齐的切断端面，减少后续打磨修整的工作量。设计层面，整个设备的受力路径经过了明确的规划：底部安装底板承担全部作业反力，通过地脚螺栓可将整机固定在工作台或者水泥基座上，避免剪切作业时设备翘动；支撑立板作为杠杆机构的承载基座，连接转轴的位置做了加厚处理，抵消杠杆下压时产生的侧向弯矩；剪切刀座部分做了可拆卸设计，当刀口磨损后可以单独更换刀片，不需要更换整个机身结构，降低长期使用的维护成本；长操作杆采用空心管材制作，在保证足够抗弯强度的前提下尽可能降低自重，减少操作人员抬杆、压杆的体力消耗，杆身长度经过力臂比核算，普通人施加正常下压力即可剪切直径6mm以内的普通碳素钢棒料，不需要额外借助加力套管。安装边界方面，底部安装底板的两个固定孔间距适配常规工作台的T型槽间距，整机放置时需要保证操作杆的活动范围内没有障碍物，下压行程末端不会与工作台边缘产生干涉，进料侧需要留出足够的杆料送进空间，方便操作人员根据需要的下料长度调整杆料送入位置，设备整体高度适配成年人站立操作的作业高度，操作时不需要过度弯腰或者抬臂，长时间作业也不容易产生肢体疲劳。结构细节上，杠杆转轴位置采用了衬套配合，减少转动过程中的磨损，转轴两端用开口销限位，避免作业过程中转轴窜动脱出；刀座位置设置了挡料定位块，可根据需要的下料长度调整挡块位置，重复切断相同长度的杆料时不需要反复测量尺寸，能有效提升批量下料的作业效率；机身底部的橙色承托结构除了承担刀座的安装定位功能外，还能在剪切时承接掉落的料头，避免料头直接掉落到地面增加清理工作量。实际使用中，这类设备不适合剪切硬度超过HRC30的淬火钢材，也不能用来剪切直径超过设计上限的棒料，否则会造成刀口崩缺、杠杆变形甚至转轴断裂的问题，日常维护只需要定期在转轴位置加注润滑脂，检查各连接螺栓的紧固状态即可，不需要复杂的保养流程，对于零散下料的作业场景来说，其投入成本低、使用门槛低、维护简单的特性，刚好填补了大型自动化剪切设备无法覆盖的零散作业需求缺口。
