40吨立式液压压捆机机架结构设计

在再生资源回收、加工车间边角料处理、轻工生产物料规整场景中，立式压捆设备一直是中小处理量级场景下的高适配选项，相比卧式连续压捆设备，立式结构占地更小、进料操作高度适配人工上料的作业习惯，不需要额外配置上料输送机构，对于日处理量在数吨级的站点来说，设备投入成本与运维成本都更可控。本次呈现的机架结构是40吨级立式液压压捆机的核心承载部件，所有压合作业的反力都需要通过这个框架结构传递、消解，框架的刚度直接决定了设备长期运行的稳定性，一旦框架出现焊接变形或者型材选型强度不足，压合过程中会出现压头偏移、机架焊缝开裂的问题，轻则影响压捆成型的规整度，重则会出现液压杆偏磨、密封件提前失效的故障。

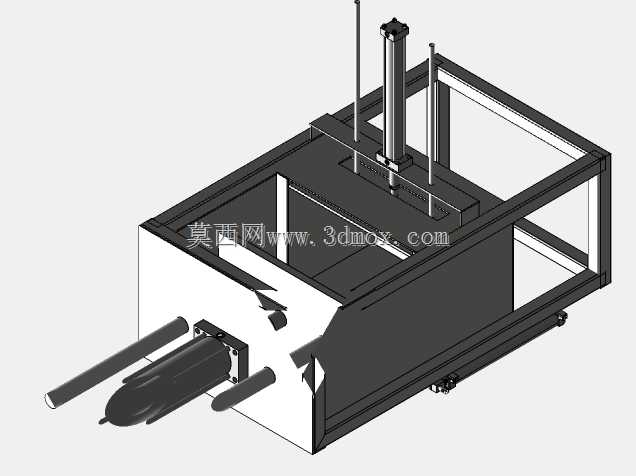

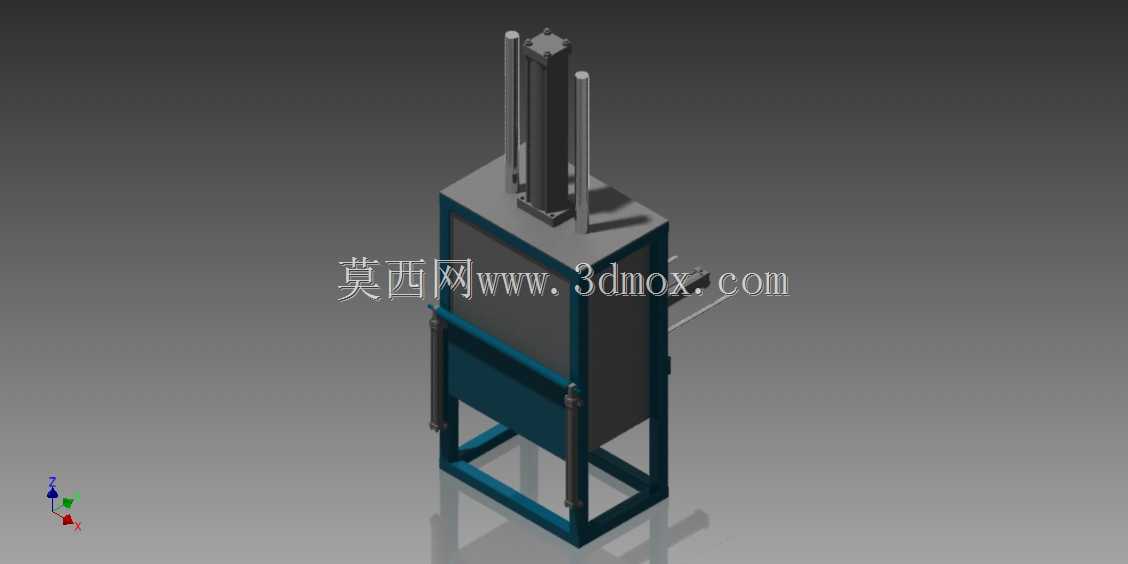

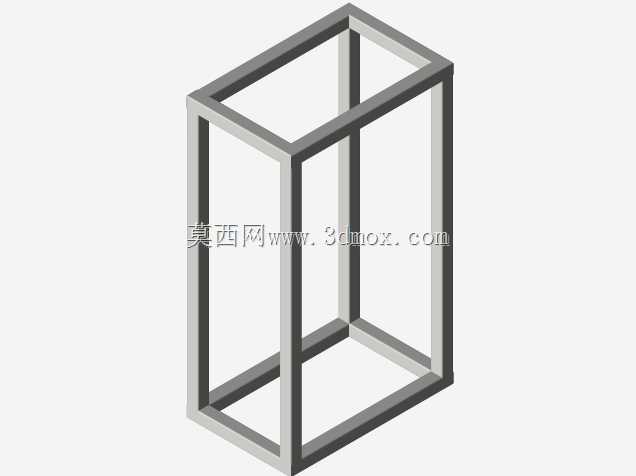

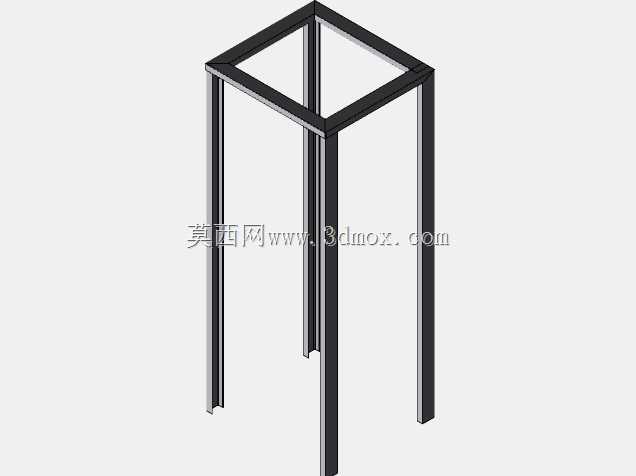

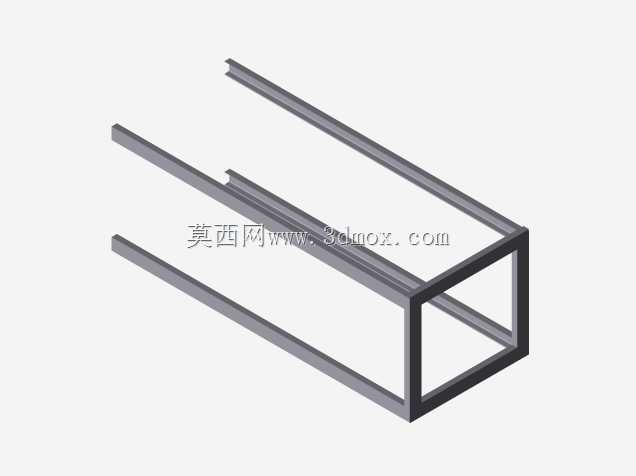

从结构设计逻辑来看，这个框架采用标准矩形钢管拼焊成型，没有采用铸件或者厚板折弯结构，核心是考虑到这类设备的生产批量不大，采用型材焊接不需要开模，下料、拼焊的工艺门槛低，普通具备结构焊工资质的工人就可以完成加工，生产周期更短，后期如果出现局部磕碰变形，也可以通过补焊、更换局部型材的方式维修，不需要整体更换框架。框架整体为立式长方体布局，四根主立柱采用大截面厚壁矩形管，承担压合作业时的纵向压应力，上下端的横向连接梁一方面将四根立柱连接为整体，避免立柱受侧向力出现外张变形，另一方面上横梁预留了液压主缸的安装位，下横梁直接作为压捆腔的底部承力面，不需要额外配置承力底板，减少了零件数量与装配工序。中间位置设置的横向加强梁，是为了平衡压合过程中物料压实不均产生的侧向扭力，尤其是处理金属边角料、硬塑料块这类流动性差的物料时，压头下行过程中物料会对压捆腔侧壁产生较大的侧向挤压力，这根加强梁可以有效约束两侧立柱的侧向变形量，保证压头的运行轨迹始终保持垂直。

从安装边界来看，这个机架的底部安装面为全平面结构，不需要做特殊的预埋基础，只需要在硬化的水泥地面上打膨胀螺栓固定即可，设备安装时需要先通过水平仪校准底部框架的水平度，避免因为地面倾斜导致液压杆运行偏载。框架的进料侧预留了足够的开门空间，压捆完成后可以打开侧门取出成型料块，上料时的操作高度适配1.6米到1.8米身高的作业人员，不需要踮脚或者弯腰操作，符合人因工程的设计要求。框架的顶部预留了液压站、电控箱的安装支架位，所有液压管路、线缆都可以沿着框架的型材内腔或者外侧布置的线槽走线，避免外露的管线被物料剐蹭破损。

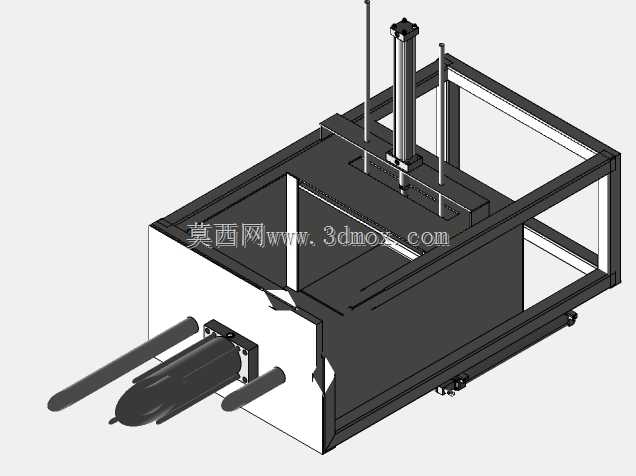

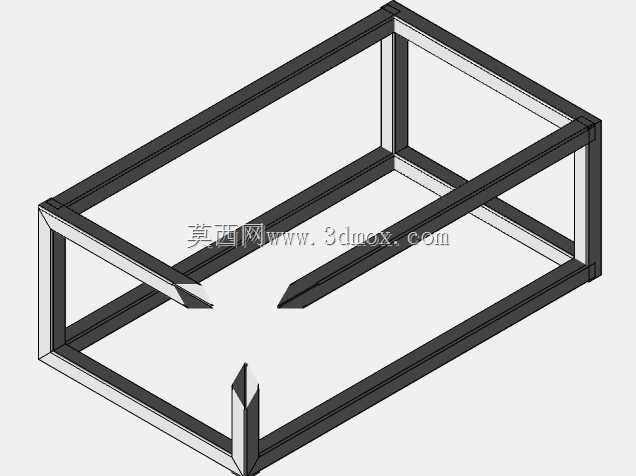

在实际功能实现上，这个机架作为整个设备的承载基体，除了承担压合力之外，还集成了压头导向、料腔限位、安全防护门安装的接口，压头的导向导轨直接安装在两侧立柱的内侧，加工时只需要保证两侧导轨安装面的平行度与垂直度，就可以保证压头上下运行的顺畅度，不需要额外做复杂的导向机构调试。料腔的内衬板可以通过螺栓直接固定在框架内侧的横梁与立柱上，当内衬板被物料磨损后，可以快速拆卸更换，不需要对框架本身做打磨、补焊处理，大幅降低了后期运维的工作量。设计时特意将所有焊缝都设置在型材的连接角位置，避免焊缝直接承受压合过程中的拉应力，所有受力焊缝都采用满焊工艺，焊后做去应力退火处理，避免焊接残余应力导致框架长期使用后出现变形。

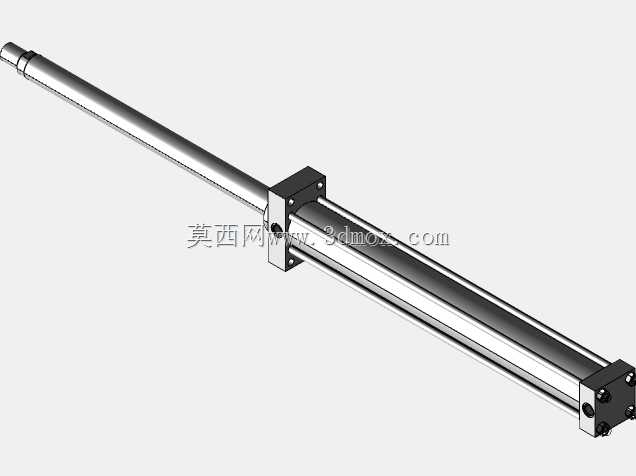

针对这类设备常见的过载风险，框架设计时在主缸安装位周边做了局部加强，加焊了加强筋板分散主缸传递的集中载荷，避免长期高负载下安装位出现塌陷变形。框架的底部预留了叉车孔位，设备转场或者移位时可以直接用叉车叉运，不需要额外配置吊装工装，适配回收站点经常需要调整设备位置的使用需求。从实际使用场景来看，这个结构的机架可以适配废纸、塑料瓶、轻薄金属边角料、废织物等多种常见待压捆物料的处理需求，压合后的料块密度均匀，外形尺寸统一，方便堆叠存储与运输，能够有效减少物料的占地空间，降低仓储与转运成本。
