菱形法兰式带座轴承实体建模作品

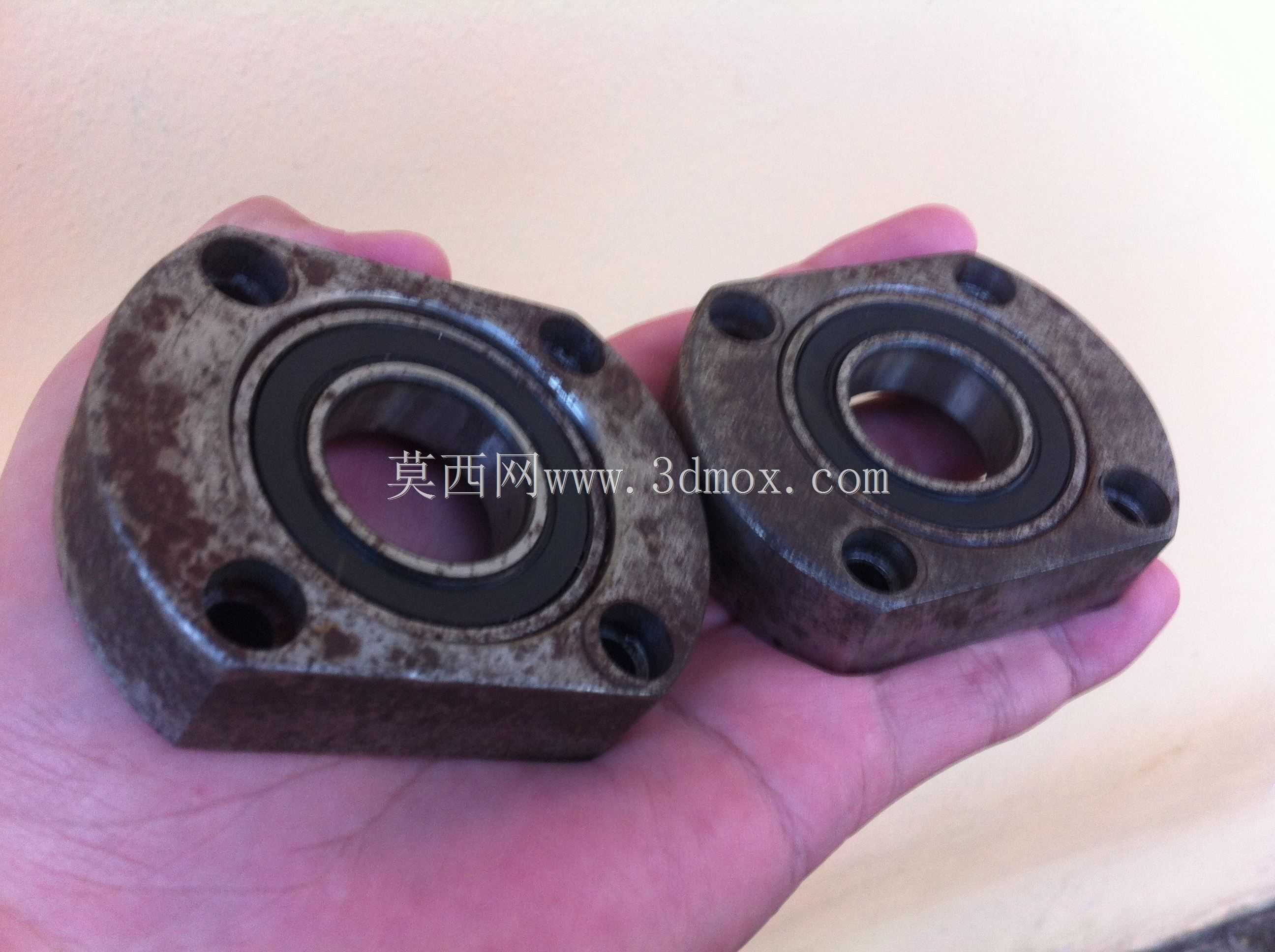

这类菱形切边法兰型带座轴承，在轻工输送线、小型自动化专机、桌面级加工设备的传动布局里应用极广，相比圆形法兰轴承座，它的两个切边定位面能在狭窄安装空间里快速找正，不需要额外加工止口就能完成初步定位，很适合安装面空间局促、排布紧凑的设备工位。从结构功能来看，这个组件把滚动轴承的回转支撑功能和法兰座的安装固定功能整合为一体，内孔直接穿装传动轴，依靠内置轴承的滚动副降低轴系回转的摩擦阻力，同时法兰座上的四个安装沉孔可以直接穿装螺栓固定在设备立板、墙板或者型材支架上，不需要额外配置轴承端盖、调整垫片等附属零件，装配环节能省不少工时。做这个建模的时候，首先要还原实际零件的工艺特征：轴承座本体是铸钢材质，表面保留了铸造成型后的自然肌理和使用过程中产生的氧化锈迹，建模时不能把表面做的过于光滑平整，要还原铸件表面的细微凹凸质感；内置的深沟球轴承外圈和座体是过盈配合，建模时要注意配合面的公差带逻辑，不能出现干涉或者间隙过大的失真问题。安装边界上，这类菱形轴承座的安装孔采用对角排布，两个切边的平行面可以作为安装定位基准，实际选型时要注意，安装面的平面度需要控制在0.1mm以内，避免螺栓锁紧后座体变形挤压轴承外圈，导致轴承回转卡滞、预紧力异常。尺寸设计上，轴承内孔直径要匹配常用的光轴规格，法兰座的整体厚度要满足轴承外圈的压装深度要求，四个安装沉孔的深度要保证螺栓锁紧后头部不高出座体表面，避免和周边回转零件发生刮碰。实际应用里，这类轴承常用来支撑输送带的从动辊、小型电机的输出轴延伸段、非标设备的同步带轮轴系，因为自带法兰安装面，不需要在设备墙板上加工嵌入式的轴承安装孔，只需要钻四个对应位置的螺栓过孔就能完成装配，对加工精度的包容度更高，很适合快速迭代的非标自动化设备设计场景。建模过程中还要注意细节还原：轴承端面的密封胶圈轮廓、座体安装孔口的倒角、铸件边角的铸造圆角都要准确还原，不能做成尖锐直角，否则和实际加工出来的零件质感差距过大，后续做装配仿真或者渲染出图的时候，会出现明显的失真问题。另外，这类轴承座在实际使用时，因为是法兰式悬臂安装，轴端的悬臂长度不能超过轴承内孔直径的1.5倍，否则会产生额外的倾覆力矩，加速轴承的磨损，缩短使用寿命，建模时如果要做配套轴系的装配，也要把这个工程边界考虑进去，保证模型符合实际工程应用的逻辑。
